服務器的全液冷，一般都需要液冷板覆蓋CPU、內存(DIMM)、硬盤(SSD)、電源、IO以及其他SOC的散熱。今天給大家分享一款浪潮的全液冷冷板服務器的液冷系統架構。

1.全液冷冷板服務器創新實踐

此次全液冷冷板系統開發是基于浪潮信息2U四節點高密計算服務器i24，每個液冷節點支持兩顆英特爾第五代至強平臺可擴展處理器，搭配16根DDR5內存，1張PCIe擴展卡和1張OCP3.0網卡。整機可支持8張SSD固態硬盤，在實現高密算力的同時滿足客戶存儲需求。服務器主要的發熱部件包括CPU、內存， I/O 板卡, 本地硬盤，機箱電源等。液冷方案實現了系統中95%左右的熱量通過冷板接觸熱源由液體直接帶走，剩余5%左右的熱量經由PSU電源后置的風液式換熱器里面的冷卻水帶走，系統級即可實現接近100%液冷熱捕獲率。整體設計理念是基于在滿足性能和可靠性要求的基礎上，從系統級決方案開始，探索高能效，低成本和易于運維的全液冷服務器全新設計之道：

節點與硬盤區域?qū)崿F(xiàn)內部水電信號盲插結構共用，去除了多余管路，單節點運行即可支持多張固態硬盤液冷。

節點冷板設計采用串聯主流路，冷板焊接接口明顯減少，降低漏液風險。

全新的內存液冷設計方案，顛覆了業界現有方案在散熱性能，公差控制，維護便利性及信號接觸可靠性方面的弊端，為解決高功耗內存散熱難題打開了新思路。

全新的OCP網卡和硬盤液冷方案簡單可靠，均可支持30次以上熱插拔，方便客戶在開機狀態下進行維修，擴容或系統更新操作。

此全液冷冷板方案最大化地利用現有風冷模組及業界成熟的冷板和風冷散熱器加工工藝，避免定制化液冷部件和復雜加工工藝，優化成本。

對低密度低成本鋁冷板的散熱可行性及與冷卻工質的長期相容性做了大量拓展研究，為鋁冷板在數據中心行業應用可行性分析積累了寶貴實踐數據。

2.系統組成及管路布局

2.1全液冷服務器整機介紹

2U四節點全液冷服務器系統由節點、機箱、中背板、固態硬盤模組組成。節點和機箱組件間通過快接頭、電源及信號連接器實現水、電、信號盲插。

2.2全液冷服務器單節點介紹

全液冷服務器的節點由節點外殼、主板、CPU芯片、內存模組、內存冷板、CPU冷板，IO冷板，電源及電源后置換熱器等組成。

3.通流方式選擇及流量計算

3.1全液冷冷板通流方式選擇

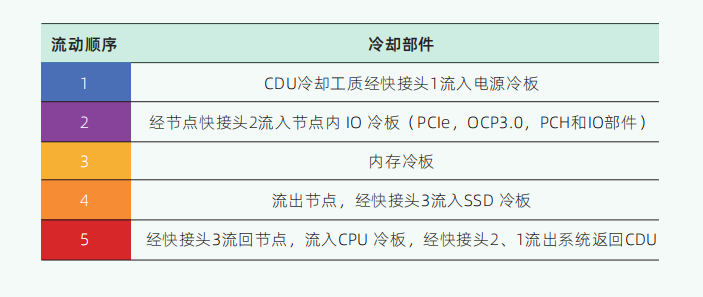

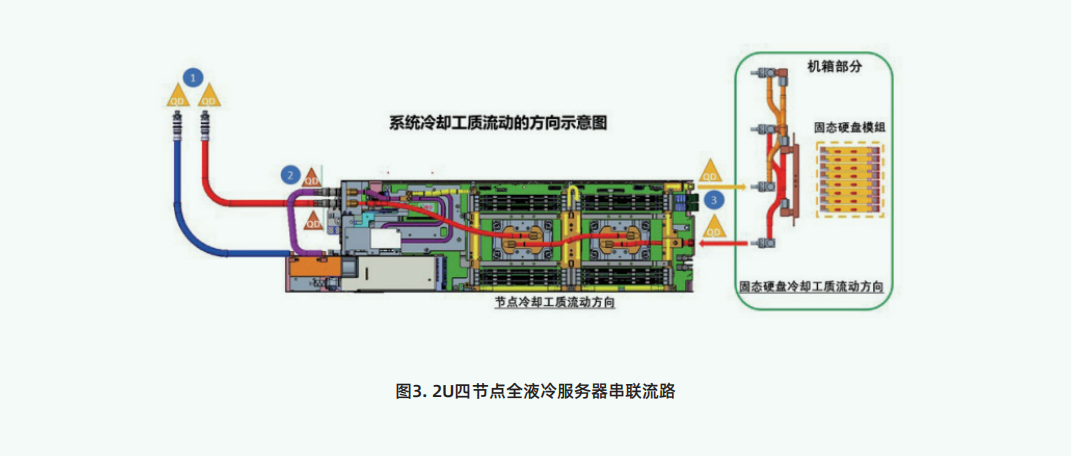

為了簡化流路設計的復雜性，此全液冷服務器的散熱冷卻工質流路選用串聯流路設計，冷卻工質整體由低功耗器件往高功耗器件流動和散熱，詳細流動方向見下圖及表所示。

3.2全液冷冷板流量設計

全液冷服務器流量需要滿足系統散熱需求：1)為了確保二次側管路材料的長期可靠性，二次側回水溫度不超過65?C;2)確保全液冷服務器各零部件在定義的邊界條件下滿足散熱需求，選取銅冷板+PG25作為流量設計分析。

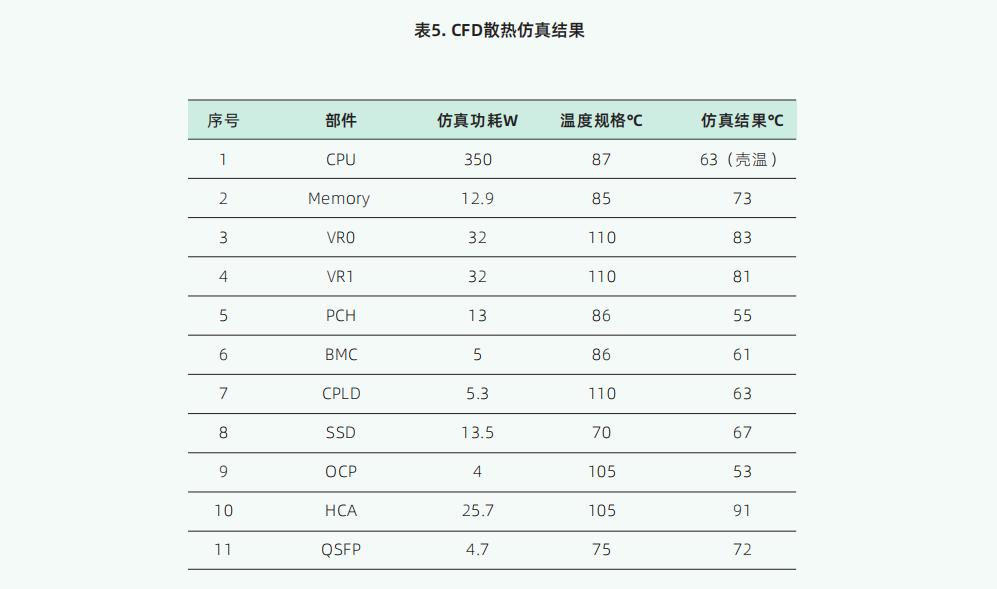

為進一步驗證該流量下，各個冷板覆蓋部件是否超溫，通過CFD軟件進行散熱仿真。結果顯示全液冷服務器銅冷板在進水溫度51?C(W45)以及冷卻工質PG25 1.3LPM流量條件下所有零部件溫度都滿足溫度要求，且具有一定的安全溫度裕量，詳細數據如下表所示：

綜上分析所述，全液冷服務器采用單節點流量1.3LPM完全滿足系統散熱設計目標，而且經濟合理利用CDU提供的冷卻工質。

結合冷板式液冷特點及行業先進液冷數據中心分析，冷板液冷未來技術優化方向主要圍繞通過技術創新進一步提高能效，降低初投資成本，減少漏液安全隱患及提高運維便利性展開。

完善部件液冷方案, 提高液冷覆蓋率。除CPU, GPU，內存之外，目前業界對服務器內其他發熱部件如何通過冷板液冷實現經濟有效散熱的探索還比較少，方案尚未成熟，價格昂貴，有待通過設計方案的創新實現標準化，規?；瘧?yīng)用的經濟性和可靠性，進一步提高冷板液冷數據中心能效，減少數據中心空調用量和成本，降低冷卻系統復雜度。

提高通用化及可維護性。目前已知的全冷板液冷方案大多基于高度定制化服務器設計，液冷方案無法靈活適用于傳統通用服務器架構。對硬盤和網卡等通常需要熱插拔的部件無法支持不斷電維護。內存液冷方案對冷板管路加工精度要求非常高，在內存安裝，維護及可靠性方面也存在一定的弊端。

拓展冷板液冷材料范圍，減輕重量，降低成本。服務器重量隨著液冷部件的增多大幅上升，對服務器運維和運輸過程中的可靠性帶來諸多挑戰。拓展低密度低成本冷板液冷材料范圍，有助于推動行業多樣化發展。

提升液冷系統長期使用的安全性，降低漏液風險。選取合理的冷板環路材料和液冷冷卻工質，并進行充分的相容性測試及系統性能老化性測試，是保障液冷系統全生命周期內安全穩定運行，降低漏液風險的關鍵。
