上期文章講述了汽車沖壓工藝中RFID技術的應用，本期主要聚焦汽車焊接環節。焊接是車身制造的核心工序，將沖壓成型的各個車身部件進行高精度焊接，形成完整的車身骨架。焊接的車身部件數量多，工藝復雜且對精度要求極高。通過在車身部件植入RFID標簽，利用RFID技術實現對每個零部件的精準身份識別，為提升車身焊接的自動化與多車型柔性化生產提供了技術支撐。

一、焊接車間存在痛點

車身部件分為側圍、頂蓋、底板、車門等多類組件，各部件材質、形狀差異大，焊接路徑與參數需動態調整。傳統人工識別與定位方式易出錯，難以滿足高節拍生產需求，且存在著車身工位流轉追蹤滯后、信息記錄不完整等問題，降低了生產過程的透明度與質量管控能力，無法形成有效的車身全生命周期數據追溯鏈條。

多車型混線生產時，各車型部件混流程度高，產線需頻繁切換焊接程序。缺乏實時、準確的工件識別手段，會導致焊接參數調用錯誤，影響焊點質量一致性，進而引發虛焊、過焊等缺陷，增加返修成本。

二、RFID解決方案

車身部件為金屬材質，對RFID信號存在較強屏蔽效應，因此采用耐高溫、抗惡劣環境的抗金屬RFID標簽，可以直接張貼在車身部件仍能保持穩定的讀取性能。

車身身份識別

將具有唯一標識碼的RFID標簽粘貼于車身部位的關鍵位置，RFID標簽與該車身部件進行綁定，通過識別車身部件上的RFID標簽，可以獲取車身的型號、批次、工藝參數等關鍵信息。在生產線關鍵節點處或焊接點處部署RFID讀卡器，當車身部件進入焊接產線時，RFID讀卡器自動掃描并識別標簽信息，確認車身部件身份，將車身部件運輸至指定焊接工位，進而觸發焊接設備自動調用預設的焊接工藝參數，實現焊接過程的精準化控制，提升焊接工藝的執行效率與質量穩定性，確保不同車型在混線生產中準確匹配對應焊接程序。

生產全流程數據記錄與追溯

通過各工位的RFID讀卡器實時采集RFID標簽讀取數據，結合MES系統實現車身焊接全過程的數據關聯與存儲。系統自動記錄每個車身部件在各個工位的加工時間、工藝參數、操作人員及設備狀態等信息，形成完整的焊接過程數據鏈。一旦出現焊點質量問題，可通過RFID追溯對應車身部件的全流程工藝參數，快速定位至問題環節，分析問題根源，實現質量缺陷的精準追溯與閉環管理。

三、應用效益

1. 通過RFID讀卡器實時記錄各個焊點的工作數據，提升焊接過程的透明化與可追溯性，實現對焊接質量的全程監控。

2. RFID技術為多車型混線生產提供了可靠的身份識別基礎，提升了生產柔性化能力，有效降低因車型切換導致的參數錯配風險，提升產線切換效率。

3. 基于RFID與MES系統的數據聯動，實現焊接工藝參數的自動調用與校驗，減少人工干預，提高生產節拍一致性。

4. 為車身部件的焊接生產建立了全生命周期數據檔案，實現焊接工藝的可追溯與歷史數據比對能力，為工藝優化與質量改進提供數據支撐。

四、產品設備

工業級RFID讀卡器

采用具有高防護等級、具備耐高溫、耐環境性強、穩定性強的工業級RFID讀卡器，能夠在焊接車間的復雜環境條件下可靠運行。JY-L8820 RFID讀卡器工作頻率為125kHz、134.2kHz，讀取距離可達21cm，支持Modbus RTU/TCP協議，可與PLC/PC/單片機等系統無縫對接。集天線、放大器、控制器于一體，穩定可靠，非常適用于電氣自動化的過程控制。

工業級RFID讀卡器JY-L8820

RFID抗金屬標簽

采用RFID抗金屬標簽，可直接安裝于金屬材質的車身部件表面，避免因金屬干擾導致信號衰減或讀取失敗。JY-T354AE具備優異的抗金屬干擾能力，可在金屬環境中穩定工作，支持在-25℃ ~ 120℃溫度范圍下穩定工作，具備良好的耐腐蝕性，適應焊接車間的復雜環境，滿足長期使用需求。

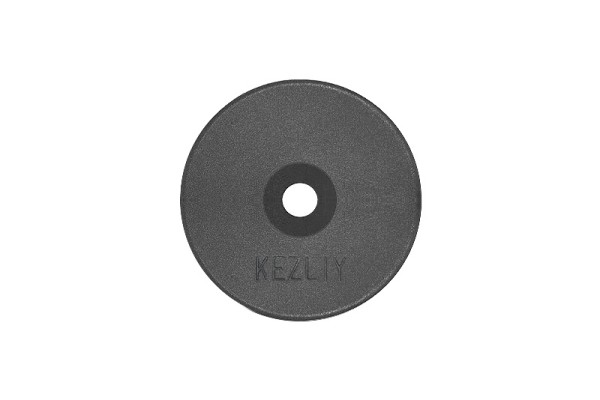

RFID抗金屬標簽JY-T354AE
