WTLRC262-SG 系列模塊是一款基于 ESR32-C2 和 SX1262 芯片設計，支持Wi-Fi,BLE 和 LoRa 的通信功能，高度集成化的設計簡化了用戶的產品系統復雜度，并且可根據客戶應用提供天線設計支持。模塊集成 lora 驅動，可擴展支持 Lorawan 協議，提供驅動代碼便于用戶二次開發。模塊具有體積小、功耗低、傳輸距離遠、抗干擾能力強等特點廣泛應用在智慧家庭，智慧工業等應用場景。

32 位 RISC-V 單核處理器，主頻高達 120 MHz

片上自帶 ROM:576 KB/SRAM: 272 KB

支持 IEEE 802. 11 b/g/n 協議

在 2.4 GHz 頻帶支持 20 MHz 頻寬

支持 1T1R 模式，數據速率高達 72.2 Mbps

同時支持基礎結構型網絡 (Infrastructure BSS) Station 模式、SoftAP 模式、Station + SoftAP 模式和混雜模式

支持 BLE 5.0

高功率模式（20 dBm）

速率支持 125 kbps 、500 kbps 、1 Mbps 、2 Mbps

Wi-Fi 與藍牙共存，共用同一個天線

支持 LoRa 遠距離傳輸通信，支持頻段：

WTLRC262-SG1：433MHz

WTLRC262-SG2：868MHz

WTLRC262-SG3：915MHz

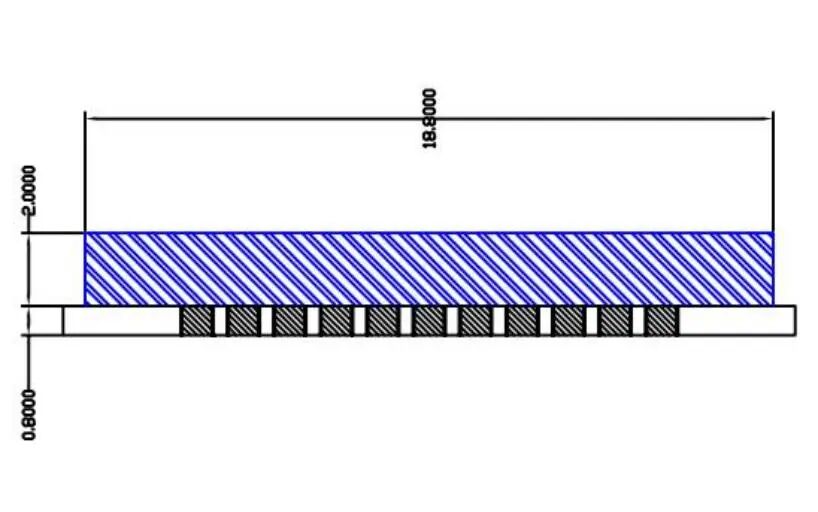

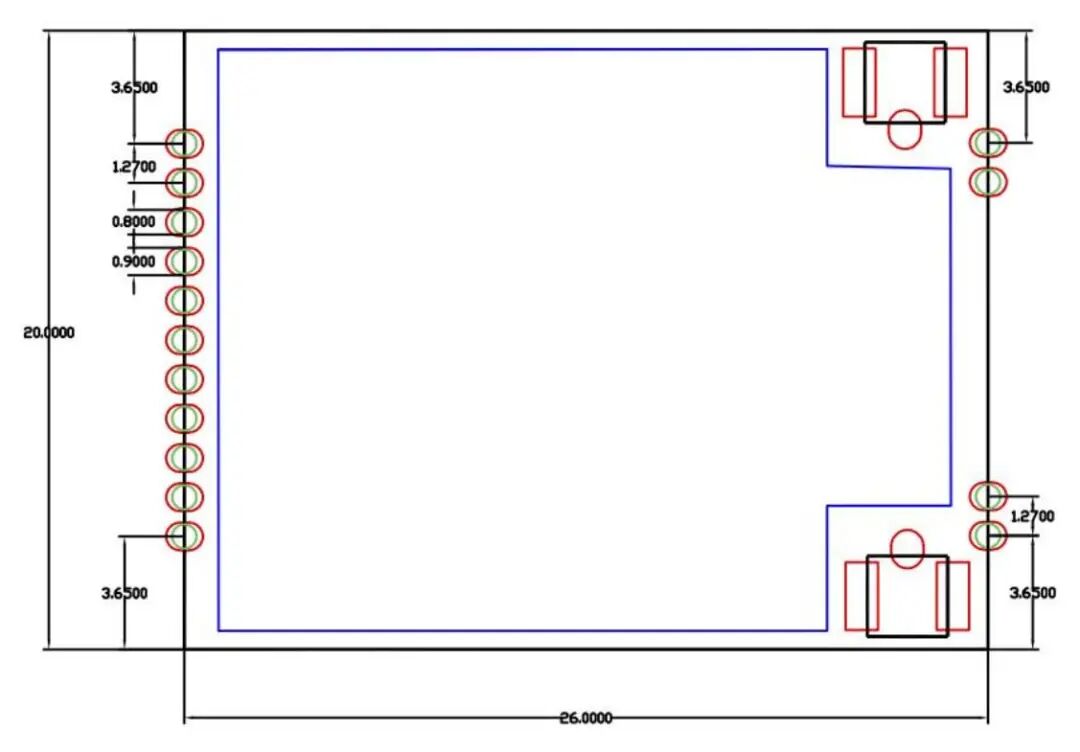

模組尺寸圖

圖 1 模組尺寸圖

單位： mm

3 引腳定義

1

引腳布局

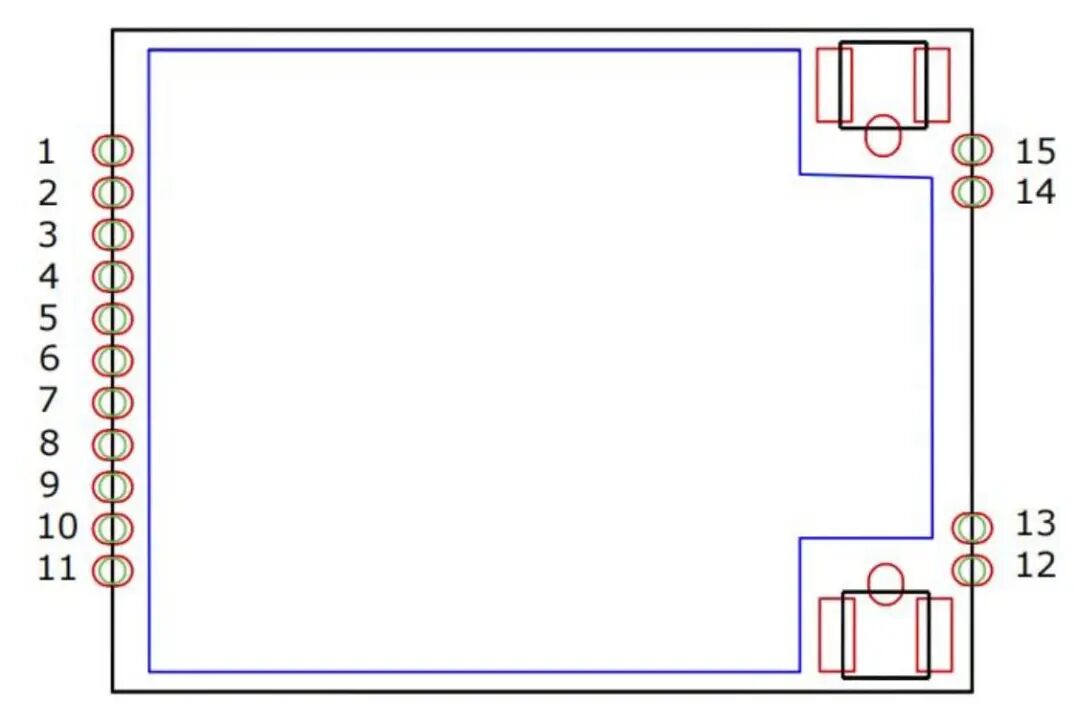

圖 2 引腳俯視圖

2

引腳描述

模組共有 15 個引腳，具體描述參考表 1。

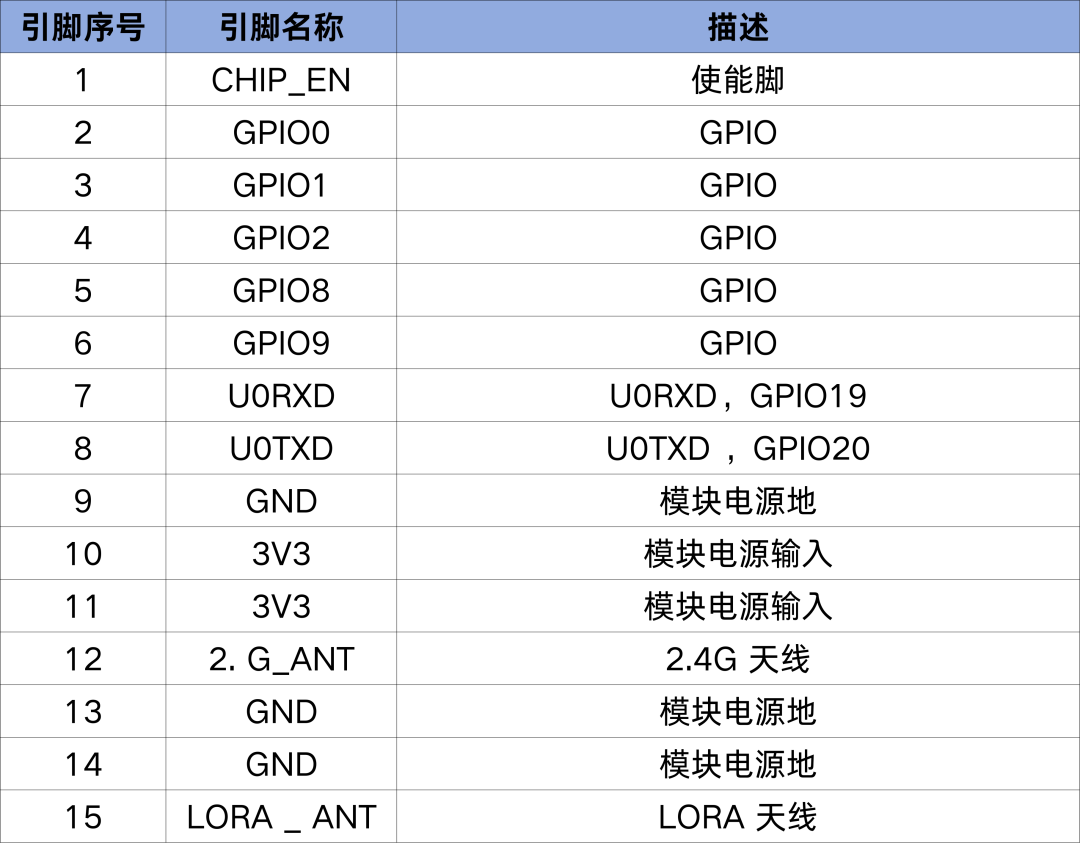

表 1 引腳定義

外圍應用設計及注意事項

WTLRC262-SG 系列模塊的使用，需要滿足基本工作要求。本章將介紹如何進行各個功能接口電路設計、注意事項，并提供設計參考。

1

電源接口

電源電路設計和布局，是整個產品設計中非常請仔細閱讀電源設計要求，遵循正確的電源設計原則，確保達到最優的電路性能。

電源接口

01

3V3設計說明

電源設計

WTLRC262-SG 系列電源供電支持 3.0-3.6V 電源輸入。電源推薦設計建議如圖 3；

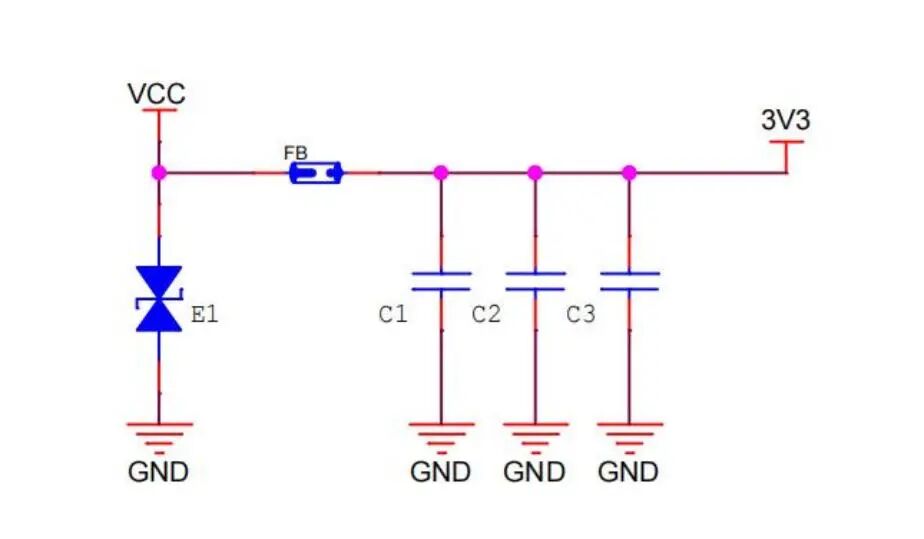

圖 3 推薦電源設計

02

電源設計注意事項：

電源輸入建議放置磁珠，濾除電源高頻噪聲。

模塊供電最大輸入電壓 3.6V，典型值為 3.3V；VCC 推薦走線寬度≥1mm 以上;

建議在模塊供電處增加 ESD 管，ESD 鉗位工作電壓 VRWM=5V，需要靠近電源輸入接口放置，確保電源浪涌電壓進入到后端電路前即被鉗位，保護后端器件及模塊；

C1 可選擇 10uF 鋁電解電容或者陶瓷電容，可以提高電源的瞬間大電流續流能力，電容耐壓值需大于輸入電源電壓的 1.5 倍以上；

靠近模塊位置放置低 ESR 的旁路電容 C2、C3，濾除電源中高頻干擾；

2

控制接口

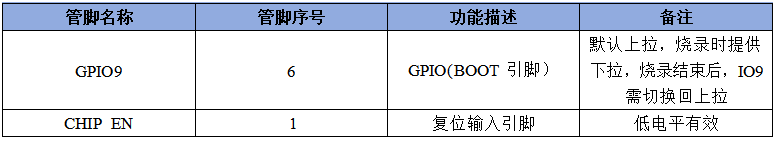

表 3 控制接口

3

外設接口

模塊提供多種常用外設接口

01

串口接口

表 4 串口接口

模塊可以通過串口實現程序下載、數據通訊及調試等功能。客戶可以根據需求選擇使用。推薦串口連接電路如圖4 所示。推薦預留上拉電阻（R11 、R12）防止芯片串口通信驅動能力不足，建議在 RXD 、TXD 信號線串聯 100 歐姆限流電阻，防止有脈沖電流，燒壞芯片。

圖 4 串口連接參考設計

02

串口原理圖設計注意事項

請注意信號流向連接的對應關系。

模塊串口電平為 3.3V ，如果 UART 和 MCU 邏輯電平不匹配，需要做電平轉換

4

射頻設計注意事項

WTLRC262-SG 系列模組需要外接天線使用。天線有兩種接線方式，兼容半孔焊盤和 IPEX 座子，模組上留有標準的IPEX 座子接口。其中IPEX 座子的尺寸圖如下：

圖 5 IPEX 座子尺寸圖
