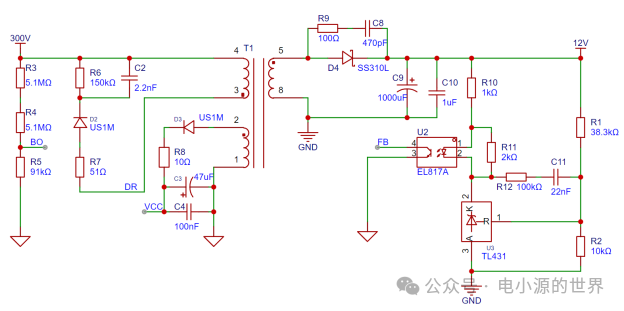

輸出電壓調節

1、Vout升高 → TL431的REF端電壓↑ → TL431陰極電流↑ → 光耦LED電流↑ → 光耦三極管電流↑ → PWM芯片F(xiàn)B腳電壓↓ → 占空比減小 → Vout回落。

2、Vout降低 → 反向調節，占空比增大。

一、TL431部分參數計算

1.分壓電阻（R1、R2）計算

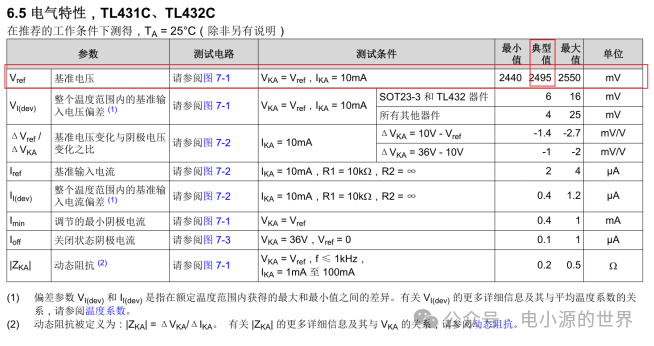

(1) TL431通過分壓電阻檢測輸出電壓，當REF端電壓達到基準電壓（典型值2.495V）時導通。

(2)公式：

(3)設計步驟：

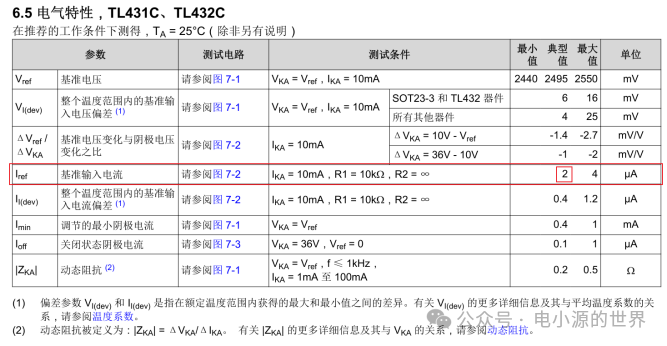

通常設定流過電阻R2上的電流，大于TL431控制極電流（2μA）的100倍，這樣可穩定工作 即：

①設定目標輸出電壓（如12V），選擇R2（常用10kΩ），計算R1：

②實際選用標稱值38.3kΩ。

2.陰極電阻Rka設計

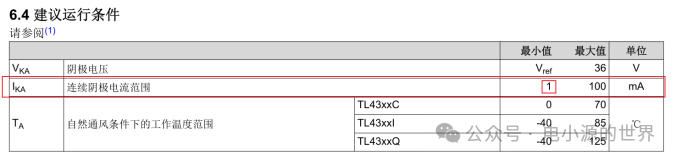

(1)確保TL431陰極電流Ika≥1mA以避免工作不穩定，Vka范圍2.5V-36V，這樣TL431才能正常工作：

(實際取1kΩ-5kΩ，留余量)

二、光耦參數設計

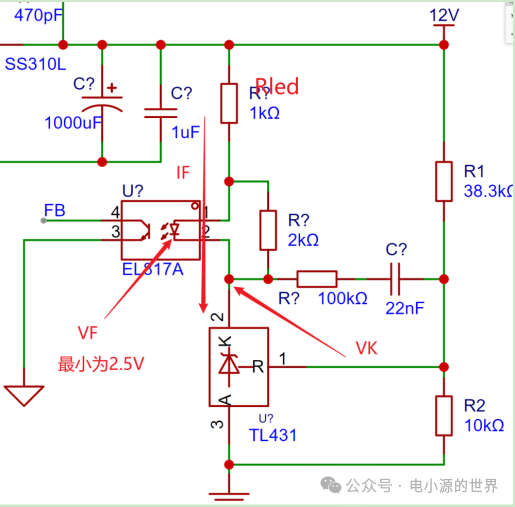

1.LED光敏二極管電流IF

(1)光耦原邊LED光敏二極管電流 IF需滿足CTR（電流傳輸比）要求：

其中： (VF為L(zhǎng)ED正向壓降，約1.2V)

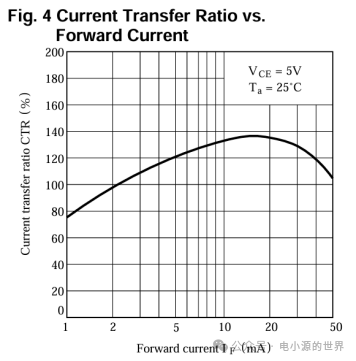

在5-20mA時，光耦的電流傳輸比相對穩定，即5mA

這里取1K

2.計算電阻R3的值

(1)R3的作用，在光耦的光電二極管截止時，可通過R3提供一定的電流（>1mA），保證TL431的穩定性，（即確保TL431一直處于工作狀態）。

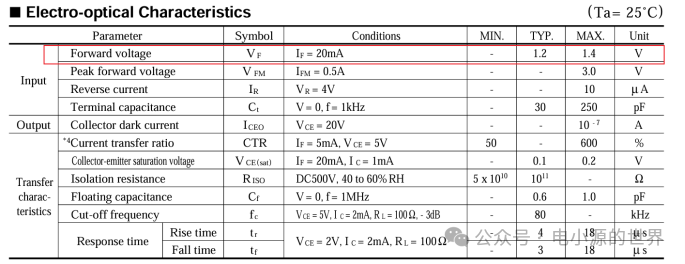

(2)當光敏二極管處于接近截止?fàn)顟B(tài)時，光敏二極管兩端電壓為1.2V，見上邊手冊的截圖，即為電阻R3兩端的電壓，此時

這里按照計算應該取小于1.2K的電阻，但是大部分電路設計都選取超過1.2K，這樣的話也可以工作，但是這里為什么暫時還不清楚？希望有知道的能解答一下

3.補償網絡

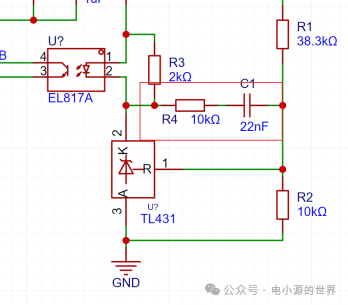

(1)在TL431的REF端或光耦副邊添加RC網絡（如 R4=10k，C1=22nF ）以穩定環路，補償相位（通常≥45度）（這里目前還不能理解，待后續學習補充）。

(2)以下提供AI的解釋

4.為什么需要補償？

(1)開關電源的固有問題

①相位滯后：功率級（MOSFET+ 變壓器 + 二極管）存在多個極點（如輸出 LC 濾波器的雙極點），導致高頻段相位急劇下降。

②增益波動：負載變化時，開環增益可能超過 0dB，引發振蕩。

(2)TL431+光耦引入的延遲

①TL431：誤差放大器本身有約 60° 相位滯后（帶寬 1-2kHz）

②光耦：PC817 等器件附加 20-40° 相位延遲（CTR 非線性導致）

(3)不補償?shù)暮蠊?/strong>
