汽車領域陽光模擬老化測試多基于 TNR 法（溫度校正太陽輻射法），傳統以黑標溫度替代樣品表面溫度，但不同顏色對輻射吸收差異顯著，導致誤差較大。白色飾板與黑標溫度溫差可達13.88℃，70W/m2 時紅、灰、黃、白色飾板相對誤差最高超27%。本文基于紫創測控luminbox的氙燈太陽光模擬器，建立汽車內外飾表面溫度數學模型，修正傳統方法誤差，為汽車?yán)匣瘻y試提供精準溫度數據。

吸收輻射能原理

luminbox

物體對陽光輻射的吸收、反射和透射特性決定其表面溫度，不透光的汽車內外飾板材透射率可忽略，吸收能力主要由反射率決定。不同顏色飾板反射率差異明顯，白色達0.48，黑色僅 0.04。氙燈太陽光模擬器能監測特定波段輻照強度，通過換算獲取可見光輻照度，以匹配全光譜陽光照射場景。

散熱理論分析

luminbox

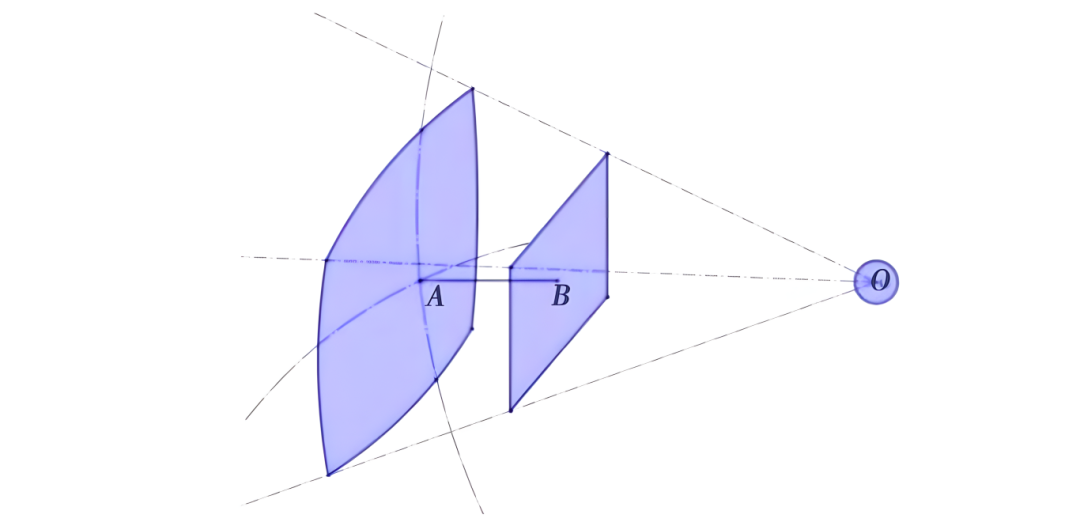

陽光模擬試驗中樣品在球面投影示意圖

物體散熱主要通過導熱、對流和輻射三種方式。陽光模擬試驗中，樣品通過絕熱夾子懸空固定，導熱散熱可忽略不計；熱輻射能量與物體絕對溫度相關，溫度越高輻射能量越大，主要以紅外光形式釋放；對流散熱遵循牛頓冷卻定律，散熱速率與樣品和環境的溫差成正比，適用于陽光模擬試驗環境。

數學模型建立

luminbox

基于熱力學第一定律的能量平衡關系，當樣品吸收的輻射能與釋放的散熱能量達到動態平衡時，建立表面溫度計算模型。模型關鍵參數通過專業設備精準測量：樣品采用PC+PBT 板材，透射率均為0；反射率通過后視鏡反射率儀測定；散熱系數基于牛頓冷卻定律測得，平均為6W/(m2?℃)；發射率通過紅外輻射功率檢測儀測定，整體約0.97，且隨溫度變化影響較小。

陽光模擬驗證與結果

luminbox

1.試驗設置

陽光模擬試板表面溫度測試

采用氙燈太陽光模擬器進行陽光模擬試驗，樣品涵蓋黑、紅、灰、黃、白等多種常見顏色。通過數據采集儀，同步記錄樣品表面溫度、黑標溫度及環境溫度，全面驗證模型準確性。

2.結果分析

?

各顏色飾板在不同輻照強度下的實測溫度

試驗數據顯示，黑標溫度與樣品實測溫度偏差顯著，除黑色飾板相對誤差低于2% 外，其他顏色飾板誤差隨輻照強度增加而增大。70W/m2輻照強度下，紅色、灰色、黃色、白色飾板與黑標溫度的相對誤差分別為10.07%、16.23%、18.69% 和 27.37%。

應用所建模型計算的溫度值與實測值擬合度大幅提升，非黑色飾板相對誤差均控制在5.00%以內，較傳統黑標溫度法誤差精確度提升至少10 倍，充分驗證了模型的可靠性和實用性。

綜上，本研究建立了用于氙燈太陽光模擬環境的汽車內外飾表面溫度預測數學模型。有效解決了傳統黑標溫度法因顏色差異導致的測試誤差問題。研究證實，不同顏色飾板反射率差異顯著，PC+PBT 材質飾板的發射率與散熱系數相對穩定；模型基于能量平衡原理，結合精準測量的關鍵參數，計算結果與實測值高度契合。該模型為整車及零部件老化研究提供了有力的理論支撐，對優化汽車設計、提升產品環境可靠性具有重要現實意義。

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器為汽車提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

?

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為汽車內外飾測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力汽車、航空航天等領域的技術革新。
