在多軸運動控制系統的開發中，你是否也曾面臨這樣的情境：三個步進電機需要協調工作，而傳統的方案意味著多個獨立的驅動器、繁雜的接線、額外的控制器，以及隨之而來的空間占用與調試復雜度。

如果有一款產品，能將三個步進電機驅動通道、運動控制邏輯及編碼器反饋接口集成于一張名片大小的板卡上，是否能讓你的項目設計更輕盈、集成更快速？

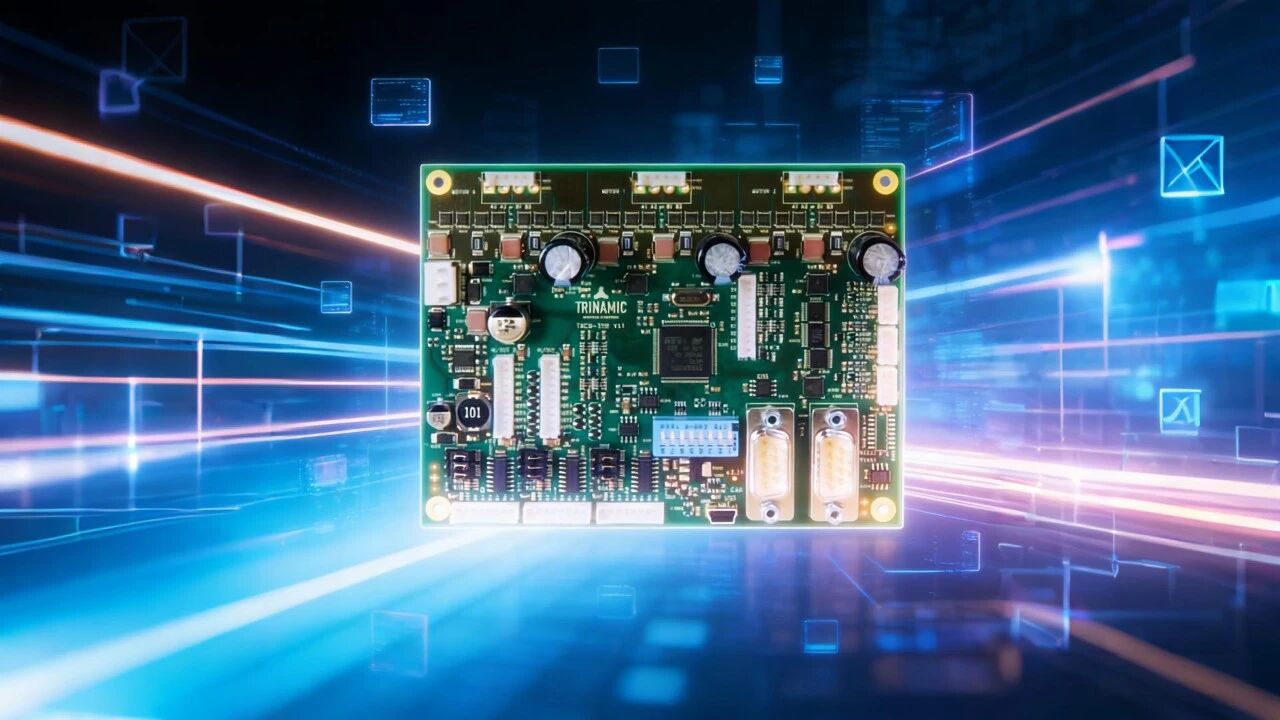

TMCM-3110，正是一款為這類需求而生的3軸一體化步進電機控制器與驅動器模塊。它并非簡單的堆疊，而是從架構上將多軸控制的常見要素深度融合。

01為什么是“3軸一體”

在許多自動化設備中，三軸聯動的結構十分普遍，例如XYZ工作臺、三關節機械臂、精密定位與送料系統等。TMCM-3110的核心設計理念，正是針對這類典型場景，提供一種“開箱即用”的高集成度解決方案。

空間集約：?jiǎn)文K替代多個獨立單元，顯著節省電氣柜內空間。

接線簡化：電源、通信接口大幅合并，降低布線復雜度與潛在故障點。

調試便捷：參數統一管理，運動協調性由硬件底層保障，縮短系統調校時間。

02不只集成，更兼具智能與靈活

TMCM-3110在高度集成的基礎上，融入了多項提升能效與可靠性的實用技術：

1. 智能節能 (coolStep)
模塊可實時監測各電機負載，并動態調節輸出電流。在輕載或保持階段自動降低功耗，實測有助于降低系統整體運行能耗與溫升。

2. 無傳感器負載檢測 (stallGuard2)
無需額外機械傳感器，即可感知電機堵轉或異常阻力。為設備提供一層有效的防碰撞與力矩監測能力，增強運行安全性。

3. 雙模式運行
既可使用內置的TMCL指令進行自主軌跡規劃，也能通過外部步進/方向脈沖直接控制，靈活適配從獨立運行到上位機集中控制的各種系統架構。

03豐富接口，輕松融入既有系統

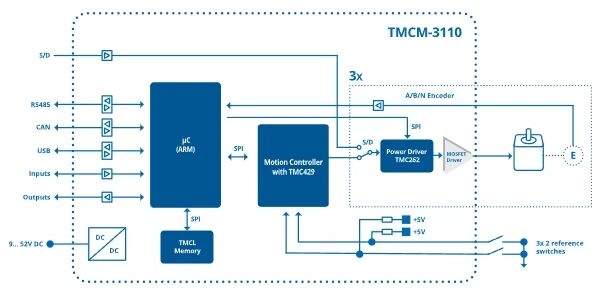

TMCM-3110提供了多種標準工業接口，確保良好的連接適應性：

通信：USB（用于便捷調試）、RS485、CAN，支持組網與遠程控制。

反饋：每軸獨立配備編碼器輸入接口，支持差分與單端信號，便于實現閉環控制。

I/O擴展：提供8路通用輸入（含2路模擬量）與8路開漏輸出，可直接連接傳感器、限位開關或驅動小型負載。

04核心規格

典型應用場景

小型數控機床、激光雕刻機、點膠機的三軸運動平臺

自動化檢測設備中的精密定位與旋轉機構

教育機器人、實驗儀器的多關節驅動單元

各類需要緊湊型多軸同步控制的自動化設備

TMCM-3110通過其3軸一體的設計，在緊湊的物理空間內提供了完整的運動控制功能，旨在幫助工程師降低系統復雜性與開發周期，將更多精力聚焦于工藝與功能的實現。

如果您正在為緊湊型設備尋找可靠、高效的多軸運動控制解決方案，TMCM-3110值得您進一步了解。歡迎聯系我們卓聯微團隊，獲取詳細資料、技術咨詢或選型支持。
