圖像采集卡是機器視覺、工業檢測、安防監控、醫療影像等領域的核心硬件，核心作用是將相機等圖像源輸出的模擬/數字信號轉化為計算機可識別、處理的數字圖像數據，同時完成信號同步、緩存、傳輸?shù)汝P(guān)鍵操作，其分類、接口類型與性能指標直接決定了視覺系統的成像質量、傳輸效率和實時處理能力。以下從分類、主流接口、核心性能指標三個維度展開詳解，覆蓋工業級、商用級全場景應用特性。

一、圖像采集卡的核心分類

圖像采集卡的分類維度多樣，核心可按信號類型、接口標準、應用場景、通道數量劃分，其中信號類型是最基礎、最核心的分類依據，不同分類的采集卡適配不同圖像源和使用場景，無優劣之分，僅為場景匹配性差異。

（一）按輸入信號類型劃分

這是工業應用中最常用的分類方式，直接決定采集卡與相機的適配性，分為模擬圖像采集卡和數字圖像采集卡兩大類，數字采集卡也是目前機器視覺領域的主流選擇。

模擬圖像采集卡

核心特性：接收相機輸出的模擬視頻信號（如PAL/NTSC/SECAM制式），通過A/D（模/數）轉換芯片將模擬信號轉化為數字圖像數據，需完成信號解碼、降噪、量化等操作。

核心參數：分辨率多為標清（720×576/PAL、720×480/NTSC），幀率25/30fps，色彩深度8bit。

適配場景：傳統安防監控、老式模擬相機、低成本視覺檢測場景，目前工業級機器視覺中已逐步被數字采集卡替代，僅用于存量設備改造。

優勢：成本低、適配性廣；劣勢：信號傳輸易受干擾，成像精度和分辨率低，無同步控制功能。

數字圖像采集卡

核心特性：直接接收相機輸出的數字圖像信號，無需A/D轉換，僅完成信號接收、緩存、協議解析和傳輸，信號抗干擾能力強，成像精度高，支持與相機的硬件同步控制。

細分類型：按數字協議可分為面陣數字采集卡（適配GigE、USB3.0/3.1、CameraLink等面陣相機）和線陣數字采集卡（適配CameraLinkHS、CoaXPress等線陣相機，支持高行頻、連續掃描），是工業機器視覺的核心選型品類。

適配場景：工業缺陷檢測、精密測量、機器視覺引導、醫療高清影像、高速抓拍等中高端場景。

優勢：分辨率高、幀率快、信號穩定、支持硬件觸發/同步；劣勢：成本高于模擬采集卡，對計算機接口和供電有一定要求。

（二）按核心接口標準劃分

與后續“主流接口”強關聯，按采集卡與相機的連接接口劃分，如CameraLink采集卡、GigEVision采集卡、USB3Vision采集卡、CoaXPress采集卡、HDMI/SDI采集卡等，該分類直接體現采集卡的傳輸協議和速率特性，是工業選型的關鍵依據。

（三）按應用場景與行業特性劃分

工業機器視覺采集卡：工業級核心品類，具備寬溫工作（-40℃~85℃）、抗電磁干擾、高穩定性、支持硬件觸發/同步、多通道擴展等特性，適配工業相機，滿足產線24小時不間斷工作需求，接口以CameraLink、CoaXPress、GigE為主。

安防監控采集卡：適配安防相機，支持多通道（4/8/16路）、實時預覽、視頻編碼存儲，接口以模擬CVBS、HDMI、GigE為主，部分集成H.264/H.265硬件編碼功能。

醫療影像采集卡：滿足醫療行業高精準、高兼容性要求，支持DICOM醫療影像標準，適配彩超、內窺鏡、X光機等醫療設備，多為高清數字采集卡，部分具備防輻射、醫用認證。

直播/商用采集卡：適配消費級相機、攝像頭，接口以HDMI、USB3.0為主，支持即插即用、低延遲，部分集成美顏、編碼功能，適配直播、視頻會議、教學錄播等場景。

（四）按通道數量劃分

單通道采集卡：適配單臺相機，體積小、成本低，滿足單相機視覺檢測、單點監控等場景。

多通道采集卡：支持2/4/8/16路相機同時采集，具備通道獨立控制、同步觸發功能，適配多相機拼接視覺、全景監控、產線多工位同時檢測等場景，工業級多通道采集卡多支持通道帶寬動態分配。

（五）其他輔助分類

按安裝形式：PCI/PCIe板卡式（內置，工業級主流，傳輸速率高、穩定性強）、外置USB/網口式（即插即用，便攜，適合桌面級、小場景應用）；

按色彩類型：黑白采集卡（適配黑白相機，灰度采集精度高，用于精密測量）、彩色采集卡（支持RGB/YUV色彩模式，用于色彩檢測、視覺識別）；

按處理能力：純采集卡（僅完成信號傳輸，無圖像處理功能，依賴計算機端處理）、智能采集卡（集成FPGA/ASIC芯片，具備硬件預處理功能，如邊緣檢測、圖像裁剪、降噪，降低計算機端算力負荷）。

二、圖像采集卡的主流接口類型

圖像采集卡的接口分為與相機連接的輸入接口和與計算機連接的輸出接口，其中輸入接口決定與相機的協議適配性和傳輸速率，輸出接口決定與計算機的連接方式和數據傳輸效率，工業級采集卡的輸入/輸出接口需匹配視覺系統的整體帶寬需求，避免“接口瓶頸”。

（一）核心輸入接口（采集卡←相機）

即采集卡接收相機信號的接口，是工業選型的核心，不同接口對應不同的傳輸協議、速率、傳輸距離和應用場景，主流工業級接口為CameraLink、CoaXPress、GigEVision、USB3Vision，商用級為HDMI、SDI、CVBS。

（二）核心輸出接口（采集卡→計算機）

即采集卡與計算機的連接接口，決定采集卡向計算機傳輸圖像數據的效率，工業級采集卡以PCIe為主，商用級以USB3.0/網口為主，核心要求是帶寬無瓶頸，即輸出接口帶寬需大于等于輸入接口總帶寬，避免數據擁塞。

PCIe（PCIExpress）：工業級采集卡的主流輸出接口，分為PCIex1/x4/x8/x16，帶寬隨通道數提升而增加（PCIe3.0標準：x1=1Gbps，x4=4Gbps，x8=8Gbps，x16=16Gbps；PCIe4.0帶寬翻倍）。板卡式PCIe采集卡直接插在計算機主板PCIe插槽，穩定性高、傳輸延遲低、獨占帶寬，無總線共享瓶頸，是工業機器視覺的核心選擇。

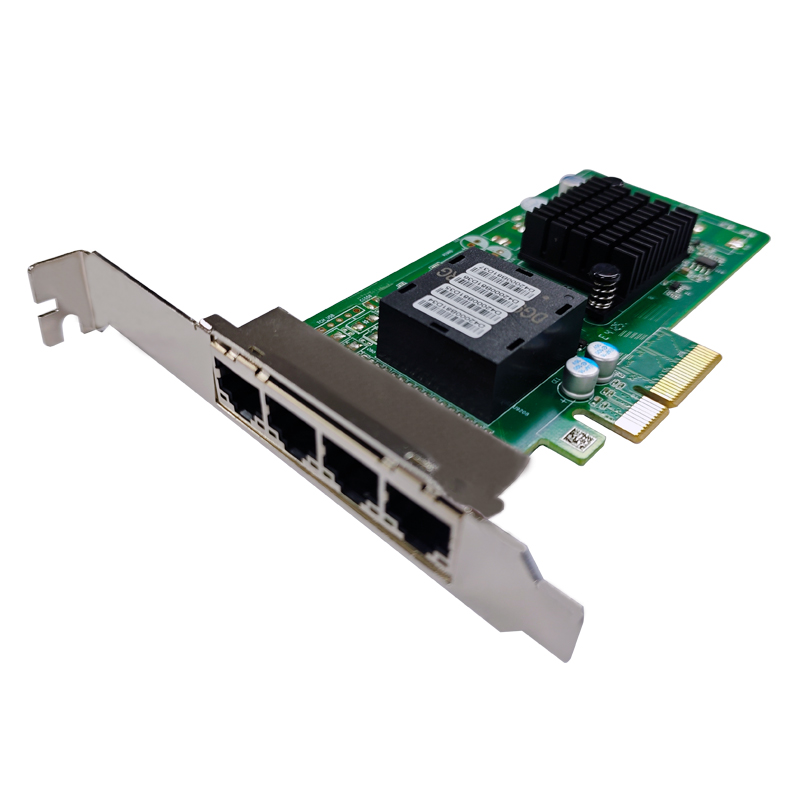

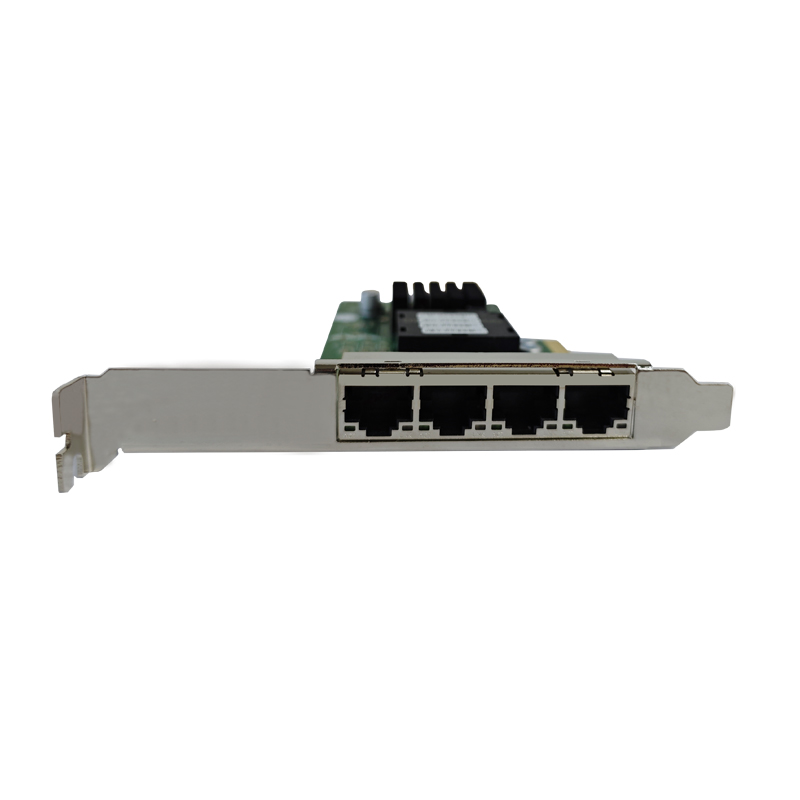

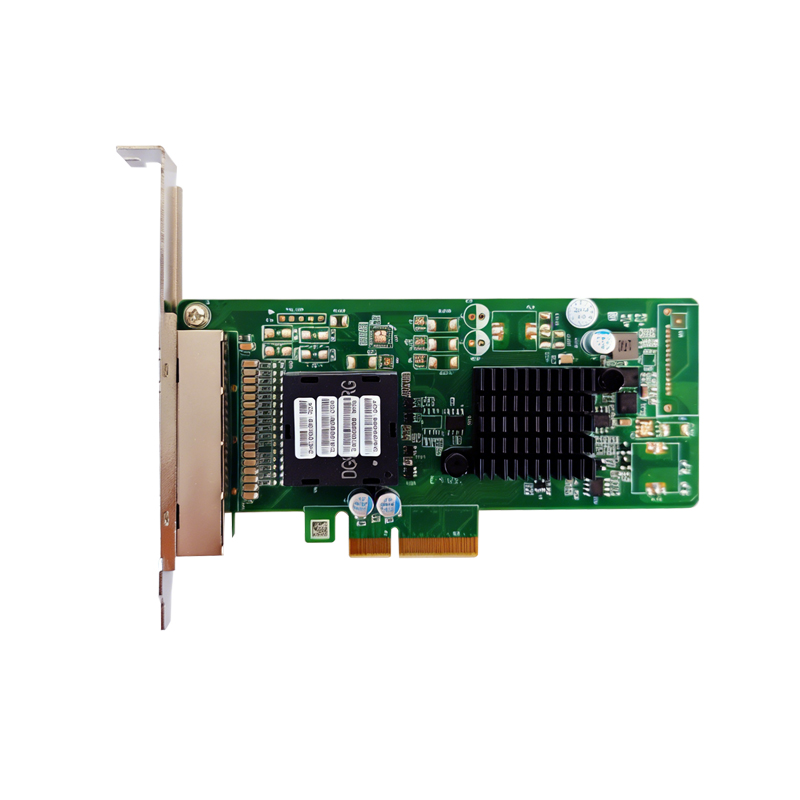

千兆網/萬兆網（RJ45/SFP+）：外置GigEVision采集卡的輸出接口，通過網線與計算機網口連接，布線靈活，支持多采集卡組網，適配遠距離視覺系統，但需注意計算機網口的帶寬匹配（如萬兆采集卡需搭配計算機萬兆網口）。

USB3.0/3.1（Type-A/Type-C）：外置USB3Vision采集卡的輸出接口，即插即用、便攜，適配桌面級、便攜式視覺設備，但其帶寬受計算機USB總線共享限制，多設備連接時需注意帶寬分配。

三、圖像采集卡的核心性能指標

圖像采集卡的性能指標直接決定視覺系統的成像質量、傳輸效率和實時處理能力，是選型的核心依據，各指標之間相互關聯、相互制約，需根據實際場景（如分辨率、幀率、檢測精度、實時性要求）綜合選型，避免“過度選型”或“性能不足”。以下為工業級圖像采集卡的核心性能指標，商用級采集卡可參考核心指標，部分非關鍵指標（如寬溫、抗干擾）要求較低。

（一）基礎采集指標：分辨率與幀率

是采集卡最基礎的性能指標，決定采集卡能處理的圖像尺寸和每秒采集的圖像數量，需與相機的分辨率、幀率完全匹配，采集卡的最大支持分辨率/幀率需≥相機的輸出參數，否則會出現圖像裁剪、幀率丟失等問題。

最大分辨率

定義：采集卡能穩定接收、傳輸?shù)膯螏瑘D像的最大像素數，分為標清（SD）、高清（HD）、超高清（4K/8K）、工業超高分辨率（如12K/16K，適配線陣相機）。

關鍵參數：面陣采集卡以像素數為單位（如1920×1080、3840×2160、7680×4320），線陣采集卡以行像素數為單位（如4096、8192、16384，適配線陣相機的行掃描）。

選型要點：需匹配相機的輸出分辨率，同時注意色彩深度對分辨率/幀率的影響（同帶寬下，色彩深度越高，最大支持分辨率/幀率越低）。

最大幀率（幀速率/FPS）

定義：采集卡在指定分辨率和色彩深度下，每秒能穩定采集、傳輸?shù)膱D像幀數，面陣采集卡以fps（幀/秒）為單位，線陣采集卡以行頻（kHz，行/秒）為單位（線陣相機核心參數，采集卡需支持對應行頻）。

關鍵關聯：幀率與分辨率、帶寬成反比，即固定帶寬下，分辨率越高，幀率越低；反之亦然。例如某采集卡在1920×1080@8bit下幀率為60fps，在3840×2160@8bit下幀率可能降至30fps。

選型要點：工業實時檢測場景（如產線高速抓拍）需優先保證幀率滿足產線節拍，例如產線每分鐘檢測600個產品，需采集卡幀率≥10fps。

（二）信號處理指標：色彩深度與采樣精度

決定采集卡對圖像色彩/灰度信息的還原能力，精度越高，圖像的細節層次越豐富，越適合精密測量、缺陷檢測等對圖像細節要求高的場景，是工業級采集卡與商用級采集卡的核心差異之一。

色彩深度（位深）

定義：采集卡對每個像素的色彩/灰度信息的量化位數，分為黑白采集卡（灰度位深）和彩色采集卡（色彩位深）。

主流參數：黑白采集卡常見8bit/10bit/12bit/16bit，彩色采集卡常見8bit（RGB24）/10bit（RGB30）/12bit（RGB36）。

選型要點：精密灰度檢測（如表面缺陷、亮度均勻性檢測）需選擇10bit及以上位深；普通色彩識別場景8bit即可滿足；醫療影像、高精度光譜檢測需12bit/16bit高位深。

采樣精度

定義：采集卡對模擬信號（僅模擬采集卡）的A/D轉換精度，或?qū)?shù)字信號的接收、量化精度，以bit為單位，與色彩深度強關聯。

關鍵要點：數字采集卡無A/D轉換環節，采樣精度直接匹配相機的輸出位深，需保證采集卡的采樣精度≥相機的輸出位深，否則會丟失圖像細節。

（三）傳輸性能指標：帶寬與傳輸延遲

決定采集卡的數據傳輸效率和實時性，是視覺系統“無卡頓、無延遲”的核心保障，帶寬瓶頸是視覺系統常見問題，需保證采集卡的總帶寬≥相機的輸出帶寬，同時輸出接口帶寬≥輸入接口總帶寬。

總帶寬

定義：采集卡在單位時間內能穩定傳輸?shù)淖畲髷?shù)據量，以Gbps（千兆比特/秒）為單位，是采集卡的核心性能參數，決定了采集卡支持的最大分辨率×幀率×色彩深度組合。

計算公式：單通道帶寬≈（分辨率×色彩深度×幀率）/8（轉換為字節數），多通道采集卡總帶寬為各通道帶寬之和。

選型要點：需預留20%~30%的帶寬余量，避免因相機觸發、同步控制等額外數據導致帶寬擁塞，例如相機輸出帶寬為2Gbps，需選擇總帶寬≥2.5Gbps的采集卡。

傳輸延遲

定義：從相機輸出圖像信號到計算機接收到完整圖像數據的時間，以ms（毫秒）或μs（微秒）為單位，分為硬件延遲（采集卡的信號處理、緩存延遲）和軟件延遲（驅動、操作系統的處理延遲），工業級采集卡的核心優勢是硬件延遲極低（微秒級）。

選型要點：實時性要求高的場景（如機器人視覺引導、高速運動目標抓拍）需選擇延遲≤1ms的采集卡，優先選擇無緩存或硬件直傳的采集卡。

（四）同步控制指標：觸發方式與同步協議

工業機器視覺的核心指標，決定采集卡與相機、運動控制卡、PLC等設備的協同工作能力，避免因圖像采集與設備運動不同步導致的圖像模糊、檢測誤差，商用級采集卡一般無此指標或僅支持簡單觸發。

觸發方式

核心類型：硬件觸發（工業主流）和軟件觸發，硬件觸發又分為電平觸發、脈沖觸發、編碼器觸發（適配運動目標），支持外觸發（PLC/運動控制卡觸發）和內觸發（采集卡自身觸發），部分采集卡支持多通道同步觸發（多相機同時采集）。

選型要點：工業產線檢測、機器人引導需選擇硬件觸發采集卡，支持與PLC/運動控制卡的IO聯動，觸發延遲≤10μs。

同步協議

主流協議：GenICam（通用工業相機協議，采集卡需支持，實現相機與采集卡的參數統一配置）、PTP（精確時間協議）（GigEVision采集卡，實現多相機/多采集卡的時間同步）、CameraLinkTrigger（CameraLink采集卡的專用同步協議）、GPIO同步（工業通用IO口同步，適配各類工業設備）。

關鍵要點：多相機組網場景需選擇支持PTP或硬件同步的采集卡，保證各相機的采集時間偏差≤1μs。

（五）工業可靠性指標：寬溫、抗干擾與穩定性

工業級采集卡的專屬指標，決定采集卡在工業惡劣環境下的工作能力，是區別于商用級采集卡的核心，商用級采集卡一般僅支持常溫工作，無抗干擾設計。

工作溫度

工業級標準：寬溫工作，主流為-40℃~85℃，部分軍工級采集卡支持-55℃~125℃，能適應工業產線的高低溫、濕度變化環境。

商用級標準：0℃~40℃，僅適合桌面級、室內常溫場景。

抗干擾能力

核心特性：工業級采集卡具備電磁兼容（EMC）認證（如CE、FCC、ROHS），采用屏蔽設計、隔離電路、浪涌保護，能抵抗工業產線的電機、變頻器等設備的電磁干擾，保證信號傳輸穩定。

連續工作能力

工業級要求：支持7×24小時不間斷工作，采用工業級芯片、散熱設計，無死機、丟幀問題，MTBF（平均無故障工作時間）≥10萬小時。

（六）擴展與兼容指標：通道數、IO接口與軟件兼容

決定采集卡的擴展性和系統適配性，避免采集卡與現有硬件、軟件系統不兼容，減少二次開發成本。

通道數與通道獨立性

多通道采集卡需支持通道獨立控制（獨立配置分辨率、幀率、觸發方式）和帶寬動態分配，滿足多相機不同參數的采集需求，同時支持通道同步，保證多相機同時采集。

通用IO接口

工業級采集卡需配備GPIO（通用輸入輸出）接口（如8入8出、16入16出），支持與PLC、運動控制卡、傳感器的聯動，實現“觸發-采集-處理-反饋”的工業閉環控制。

軟件與驅動兼容

驅動支持：支持Windows、Linux、Ubuntu等主流操作系統，工業級需支持實時操作系統（RTOS）（如VxWorks、QNX），保證實時性。

軟件兼容：支持通用機器視覺軟件（如Halcon、LabVIEW、VisionPro、OpenCV），提供SDK開發包（C/C++/C#/Python），支持二次開發，減少開發周期。

供電與物理兼容

工業級采集卡需支持主板供電（PCIe插槽）或外部獨立供電，保證供電穩定；物理尺寸需適配工業工控機（如標準PCIe板卡、緊湊型板卡），支持壁掛、導軌安裝。

（七）其他輔助性能指標

圖像預處理功能：部分智能采集卡集成FPGA/ASIC芯片，支持硬件預處理，如邊緣檢測、圖像裁剪、降噪、白平衡、伽馬校正，降低計算機端算力負荷，提升系統實時處理能力。

緩存容量：采集卡配備的板載緩存（如DDR3/DDR4），以MB/GB為單位，緩存容量越大，越能避免高幀率下的數據丟失，適配突發式采集場景（如高速抓拍）。

編碼功能：商用級采集卡（如直播、監控）集成硬件編碼（H.264/H.265/AV1），能直接將采集的圖像數據編碼為視頻流，減少計算機編碼壓力，工業級采集卡一般無此功能，因需保留原始圖像數據用于檢測。

四、核心選型原則總結

匹配性優先：采集卡的信號類型、接口、分辨率、幀率需與相機完全匹配，避免“大馬拉小車”或“小馬拉大車”；

帶寬留余量：采集卡總帶寬需≥相機輸出帶寬，且輸出接口帶寬≥輸入接口總帶寬，預留20%~30%余量；

場景定等級：工業惡劣環境選工業級寬溫采集卡，桌面級/商用場景選商用級采集卡，精密檢測選高位深、低延遲采集卡；

同步控關鍵：多相機、運動目標檢測場景，優先選擇支持硬件觸發、PTP同步、多通道同步的采集卡；

兼容減成本：選擇支持主流操作系統、機器視覺軟件和工業設備IO聯動的采集卡，減少二次開發成本。
