01.FPB-RA0E2開發板簡介

FPB-RA0E2是一款針對RA0E2系列微控制器（MCU）的快速原型板，旨在幫助用戶無縫評估RA0E2 MCU的各項特性，并利用靈活配置軟件包（FSP）和e2studio集成開發環境來開發嵌入式系統應用。

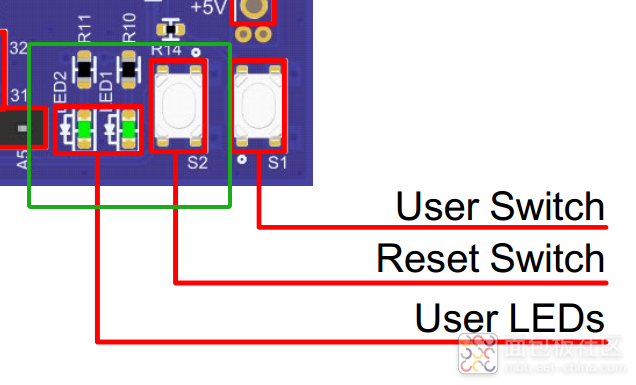

該板卡的核心是基于ArmCortex-M23內核、主頻32MHz的R7FA0E2094CFM微控制器，配備了128KB代碼閃存和16KB SRAM。在系統功能層面，它集成了多種時鐘源、用于精確功耗測量的電流測量點、一個板載調試器（SWD）、USB Type-C接口、用戶LED和按鈕。尤為關鍵的是，該開發板提供了強大的生態系統擴展能力，同時兼容Digilent Pmod和Arduino（UNO R3）兩種流行的接口標準，使開發者可以方便地連接各類外設和擴展板，從而快速將創意轉化為實際產品。

02開發環境搭建

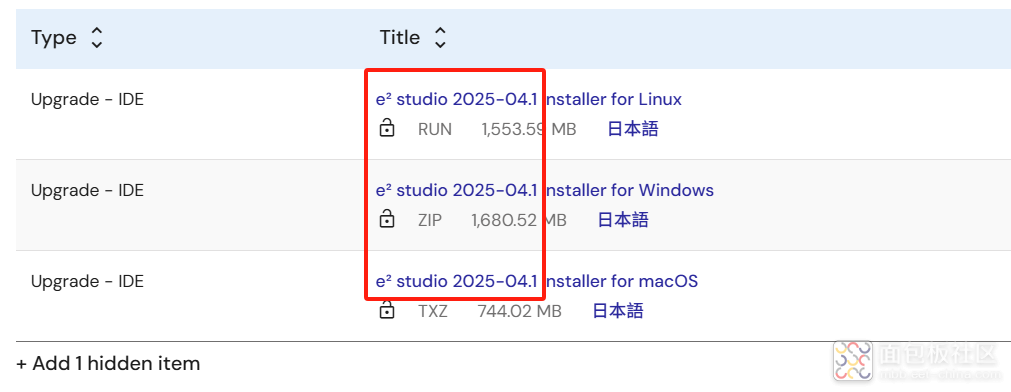

首先，需要下載e2studio。下載地址如下：

下載e2studio

https://www.renesas.com/en/software-tool/e-studio?srsltid=AfmBOoqRmLqCRqEFXlE7lYL88hcZdWgQCaE6kPwMr4tdSUvFGh0Jsf9j#downloads

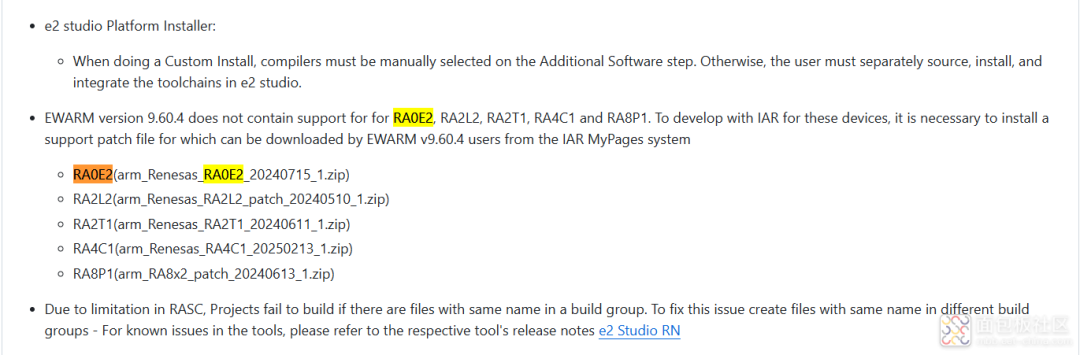

需要下載最近的版本：

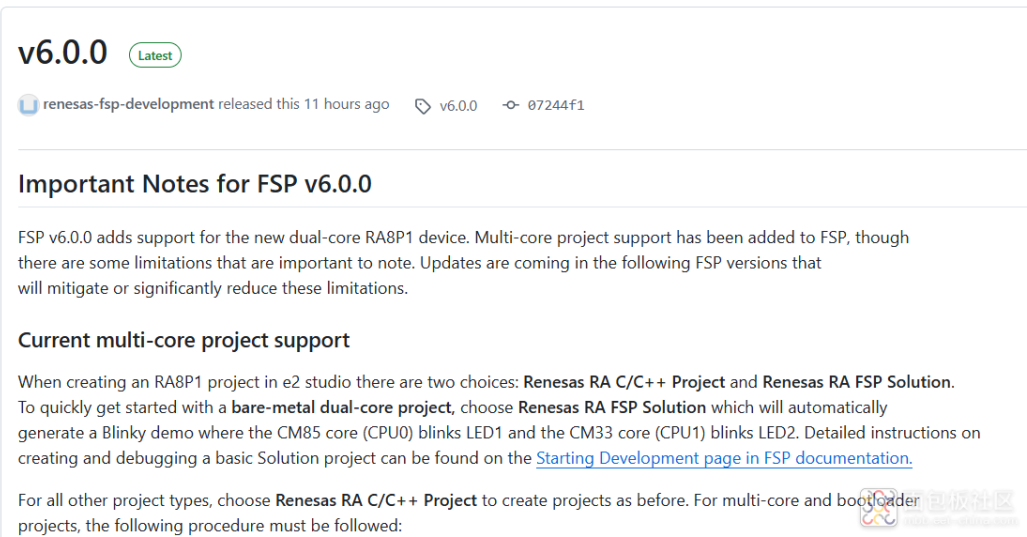

其次、需要下載FSP，建議下載最新v6.0.0，最新的v6.0.0增加了很多對FPB-RA0E2的支持。

下載地址：

下載FSP v6.0.0

https://github.com/renesas/fsp

03新建項目

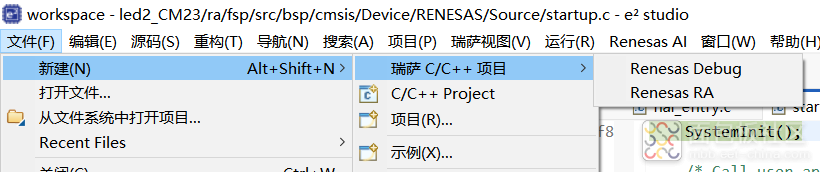

在e2studio的主界面，點擊頂部菜單欄的文件（F）。

在下拉菜單中，將鼠標移動到新建（N）上。

在彈出的子菜單中，選擇瑞薩C/C++項目。

最后，在右側的菜單中點擊Renesas RA。

在彈出的“新建C/C++項目”窗口中，您會看到可用的項目模板。

選擇第二個選項：Renesas RA FSP Solution。這個模板用于創建基于Renesas FSP（Flexible Software Package）的完整解決方案，是開發RA系列微控制器的推薦方式。

選擇后，點擊下一步（N）按鈕繼續

在“Renesas RA FSP Solution”窗口中，您需要設置項目名稱和存儲位置。

在Project name（項目名稱）輸入框中，輸入您的項目名稱，例如圖中所示的led3。

通常保持勾選使用缺省位置（D），這樣項目就會被創建在e2studio的默認工作空間中。

設置好名稱后，點擊下一步（N）。

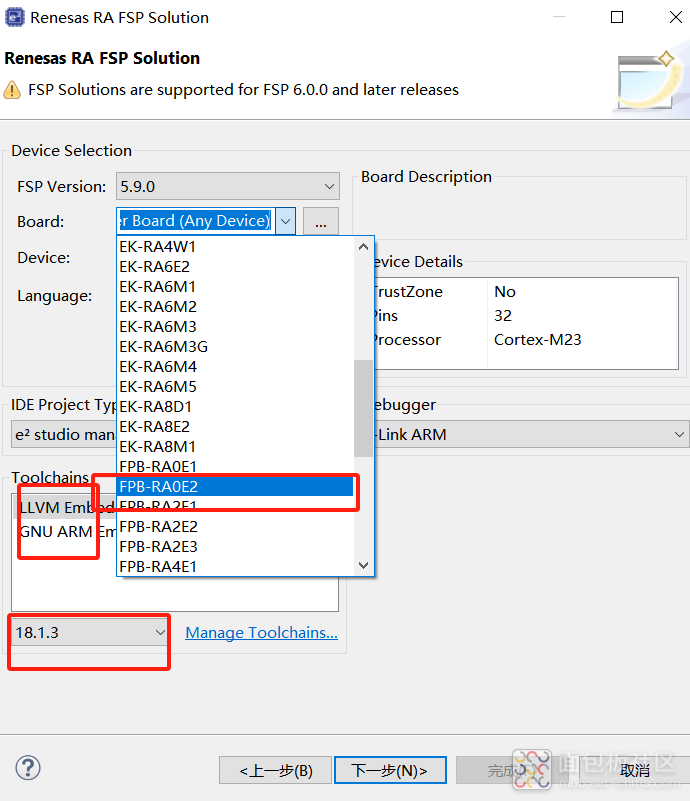

在Board（開發板）的下拉列表中，找到并選擇您的目標開發板，根據圖中的高亮選擇，這里選FPB-RA0E2。

在Toolchains（工具鏈）部分，確保項目使用的編譯器是GNU ARM Embedded。

在下方的工具鏈版本選擇框中，選擇您已經安裝并希望使用的版本。

完成以上配置后，點擊完成（F）按鈕（圖中未顯示，但這是最后一步）。

04GPIO控制

實現2個LED等不同閃爍。

一個實現1s的反轉，一個實現呼吸效果。使用的是GPIO操作。

05程序

左右滑動查看完整內容

[/p][p][code][/p][p]#include"hal_data.h"[/p][p]void R_BSP_WarmStart(bsp_warm_start_event_t event);[/p][p]extern bsp_leds_t g_bsp_leds;[/p][p]void hal_entry (void)[/p][p]{[/p][p]#ifBSP_TZ_SECURE_BUILD[/p][p]  R_BSP_NonSecureEnter();[/p][p]#endif[/p][p]  if(g_bsp_leds.led_count < 2)[/p][p] ? ?{[/p][p] ? ? ? ?while?(1);[/p][p] ? ?}[/p][p] ? ?bsp_io_port_pin_t led1_pin = (bsp_io_port_pin_t) g_bsp_leds.p_leds[BSP_LED_LED1];[/p][p] ? ?bsp_io_port_pin_t led2_pin = (bsp_io_port_pin_t) g_bsp_leds.p_leds[BSP_LED_LED2];[/p][p] ? ?const uint32_t LOOP_TICK_MS = 1;[/p][p] ? ?const uint32_t PWM_PERIOD_MS = 20;[/p][p] ? ?const uint32_t BRIGHTNESS_STEPS = 100;[/p][p] ? ?const uint32_t BREATHE_STEP_INTERVAL_MS = 20;[/p][p] ? ?uint32_t brightness = 0;[/p][p] ? ?int8_t breathe_direction = 1;[/p][p] ? ?uint32_t breathe_step_counter = 0;[/p][p] ? ?const uint32_t BLINK_INTERVAL_MS = 1000;[/p][p] ? ?bsp_io_level_t led2_state = BSP_IO_LEVEL_LOW;[/p][p] ? ?uint32_t blink_counter = 0;[/p][p] ? ?R_BSP_PinAccessEnable();[/p][p] ? ?R_BSP_PinWrite(led2_pin, led2_state);[/p][p] ? ?while?(1)[/p][p] ? ?{[/p][p] ? ? ? ?uint32_t on_time_ms = (PWM_PERIOD_MS * brightness) / BRIGHTNESS_STEPS;[/p][p] ? ? ? ?uint32_t current_pwm_phase = (breathe_step_counter + blink_counter) % PWM_PERIOD_MS;[/p][p] ? ? ? ?if?(current_pwm_phase < on_time_ms)[/p][p] ? ? ? ?{[/p][p] ? ? ? ? ? ?R_BSP_PinWrite(led1_pin, BSP_IO_LEVEL_HIGH);[/p][p] ? ? ? ?}[/p][p] ? ? ? ?else[/p][p] ? ? ? ?{[/p][p] ? ? ? ? ? ?R_BSP_PinWrite(led1_pin, BSP_IO_LEVEL_LOW);[/p][p] ? ? ? ?}[/p][p] ? ? ? ?breathe_step_counter += LOOP_TICK_MS;[/p][p] ? ? ? ?if?(breathe_step_counter >= BREATHE_STEP_INTERVAL_MS)[/p][p]    {[/p][p]      breathe_step_counter = 0;[/p][p]      brightness += breathe_direction;[/p][p]      if(brightness >= BRIGHTNESS_STEPS)[/p][p]      {[/p][p]        brightness = BRIGHTNESS_STEPS;[/p][p]        breathe_direction = -1;[/p][p]      }[/p][p]      elseif(brightness == 0)[/p][p]      {[/p][p]        breathe_direction = 1;[/p][p]      }[/p][p]    }[/p][p]    blink_counter += LOOP_TICK_MS;[/p][p]    if(blink_counter >= BLINK_INTERVAL_MS)[/p][p]    {[/p][p]      blink_counter = 0;[/p][p]      led2_state = (led2_state == BSP_IO_LEVEL_LOW) ? BSP_IO_LEVEL_HIGH : BSP_IO_LEVEL_LOW;[/p][p]      R_BSP_PinWrite(led2_pin, led2_state);[/p][p]    }[/p][p]    R_BSP_SoftwareDelay(LOOP_TICK_MS, BSP_DELAY_UNITS_MILLISECONDS);[/p][p]  }[/p][p]}[/p][p]void R_BSP_WarmStart (bsp_warm_start_event_t event)[/p][p]{[/p][p]  if(BSP_WARM_START_RESET == event)[/p][p]  {[/p][p]#ifBSP_FEATURE_FLASH_LP_VERSION != 0[/p][p]    R_FACI_LP->DFLCTL = 1U;[/p][p]#endif[/p][p]  }[/p][p]  if(BSP_WARM_START_POST_C == event)[/p][p]  {[/p][p]    R_IOPORT_Open(&IOPORT_CFG_CTRL, &IOPORT_CFG_NAME);[/p][p]  }[/p][p]}[/p][p]
復制代碼

06效果

如果在工具安裝、項目配置中遇到阻礙，或是有更高效的搭建技巧，歡迎在評論區分享交流～環境搭建專題會持續補充更多RA系列開發板的實操指南，讓嵌入式開發起步更順暢！
