在嵌入式開發中，一塊可高度自定義的智能顯示屏，無疑是許多開發者的夢想畫布。如果你熱愛像素藝術的復古趣味，又想玩轉AI 語音交互，那這款高密度像素屏絕對是你的理想項目。

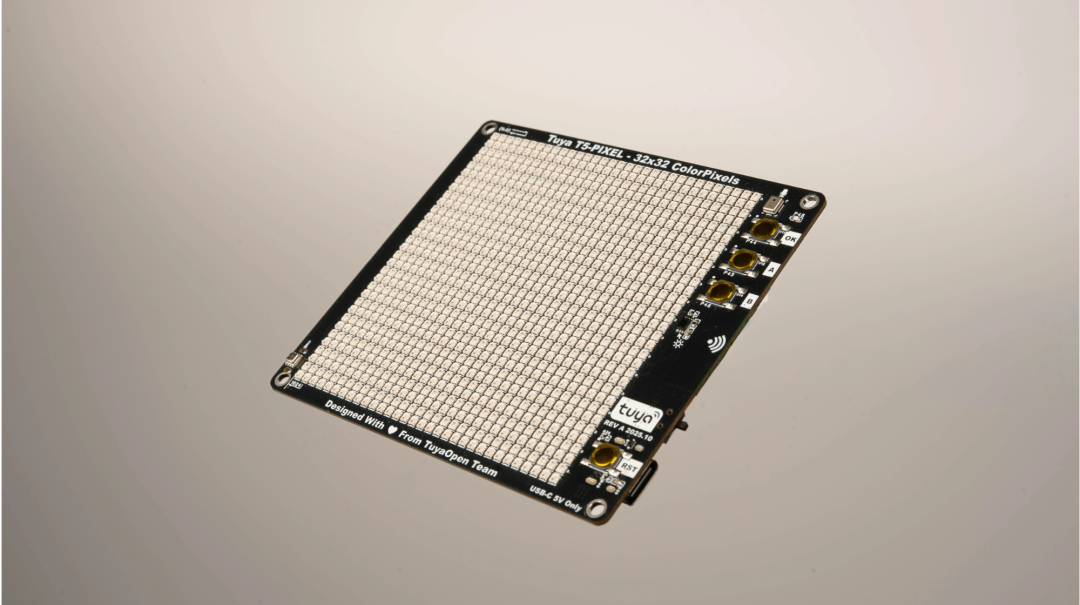

涂鴉T5 AI 像素屏（Tuya-T5-Pixels）基于TuyaOpen 開源框架打造，采用32 x 32 LED 像素矩陣（1024 顆 WS2812 RGB LED），搭配高性能涂鴉T5 Wi-Fi/ 藍牙芯片模組，從硬件到軟件全開源，讓你輕松實現“語音喊一聲，像素動起來” 的創意場景。

該設備支持通過涂鴉AI開發者平臺快速接入定制APP 組件，并無縫集成前沿的AI Agent 能力、MCP AI 文生圖能力。整機尺寸僅85mm x 75mm，小巧精致，輕松融入桌面開發環境或創意裝置項目。

不止于屏：一個“全副武裝”的開源核心

涂鴉T5AI像素屏的核心優勢在于“高密度 + 高兼容”，軟硬件方案完全開源，支持自由定義交互邏輯與應用場景，是開發者創意落地的理想載體。

打開涂鴉T5AI 像素屏的內部，你會驚嘆于它的“五臟俱全”。在僅85mm × 75mm 的 PCB 面積上，集成了：

● 超高密度像素矩陣：核心是一塊32 x 32 排列的 1024 顆 WS2812 全彩 LED 燈，組成細膩的 RGB 像素畫布。

●涂鴉T5芯片模組：搭載高性能的涂鴉T5Wi-Fi/ 藍牙芯片模組，支持App AI + IoT 控制，是實現AI 交互與 IoT 連接的智慧大腦。

●板載傳感器：板載溫度/濕度/壓力（BME280）、VOC 空氣質量（SGP41）、環境光（BH1750）、6 軸加速度陀螺儀（BMI270），擴展無限感知能力。

●人性化交互：集成MEMS 麥克風、喇叭和硬件回采模塊，支持語音喚醒與播報；用戶界面配備3 個用戶按鍵（OK/A/B），提供便捷交互。

●開發者友好：提供USB-C 供電、雙路燒錄/調試串口（CH342F）和豐富的擴展I/O，極大降低二次開發的門檻。

溫馨提示：

因LED 密度較高，全局亮度建議不超過 10%（如BRIGHTNESS = 0.1 或更低，示例代碼默認 5%），既保證觀感，同時避免過熱和能耗過高。

無論是打造個性化的智能桌面助手，還是構建AI + IoT 的互動藝術裝置，涂鴉 T5 AI 像素屏都為開發者提供了開箱即用、可擴展的硬件基礎。

PART 2

創意場景：從桌面擺件到智能交互終端

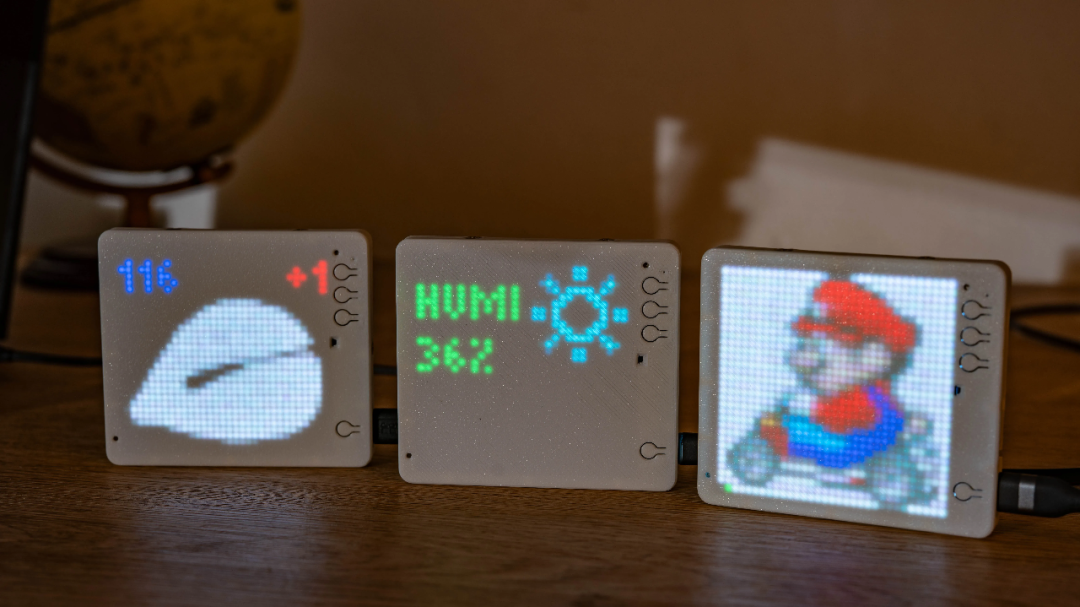

基于豐富的硬件基礎與TuyaOpen開源框架，T5 AI 像素屏能夠輕松實現多種極具吸引力的創意場景：

●AI 語音天氣屏：接入天氣API，語音喚醒后查詢 “今天天氣如何”，像素屏以圖標 + 文字形式顯示溫度、降水概率（如太陽圖標 +25℃）。

●桌面像素時鐘：同步網絡時間，支持12 / 24 小時制切換，語音指令 “調整亮度” 可調節屏幕明暗，夜間自動進入低亮模式，并支持融入番茄鐘等效率工具功能。

●開源像素畫板：結合AI 文生圖能力，通過手機APP 發送像素數據，實時在屏幕上繪制圖案，支持保存畫稿至本地。

●音頻可視化與交互：利用板載麥克風，可實現實時音頻頻譜分析顯示，或制作隨聲音旋轉、變化的3D 球體視覺特效。

●趣味動畫演示：實現像素動畫播放（如貓咪、表情包），通過加速度計控制沙粒物理模擬，以及通過串口接收PC 鍵盤事件驅動的趣味動畫（如 Bongo Cat、電子木魚）等。

PART 3

從零件到點亮，開發指南三步走

▍步驟一：硬件裝配

零件準備：T5 像素屏幕主板 PCBA x 1片，2014 腔體喇叭 x 1個，3D 打印外殼 (白色 ABS 上殼件、白色 ABS 下殼件、黑色 ABS PC 光柵) x 1套，十字薄頭螺絲 M2.5 x 4mm（頭直徑 <= 5mm）x 8 顆。

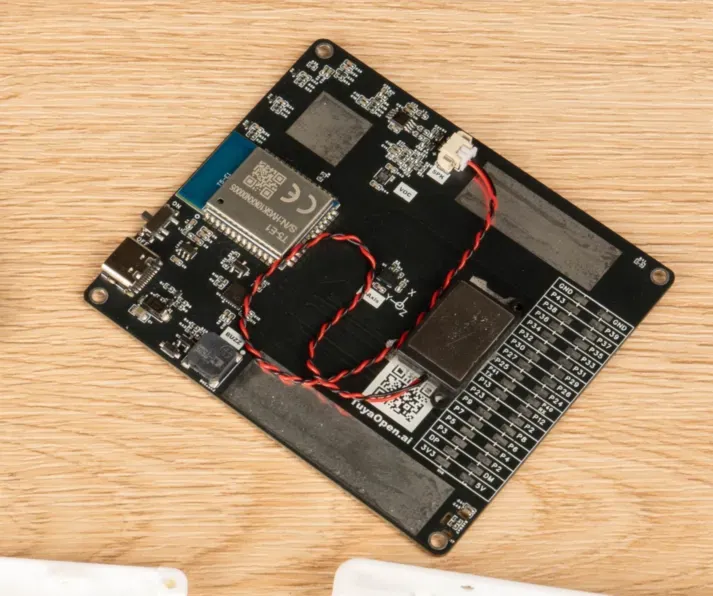

1. 在主板上連接喇叭。

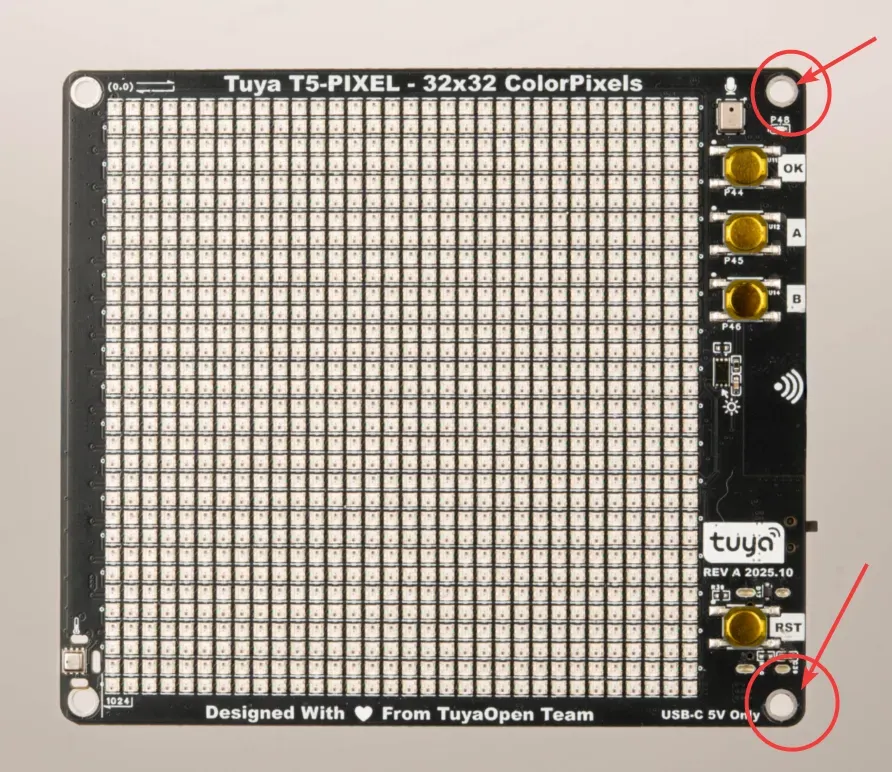

2. 將兩個 M2.5 螺絲鎖附到底殼，左側不鎖，避免結構緊湊與光柵干涉。

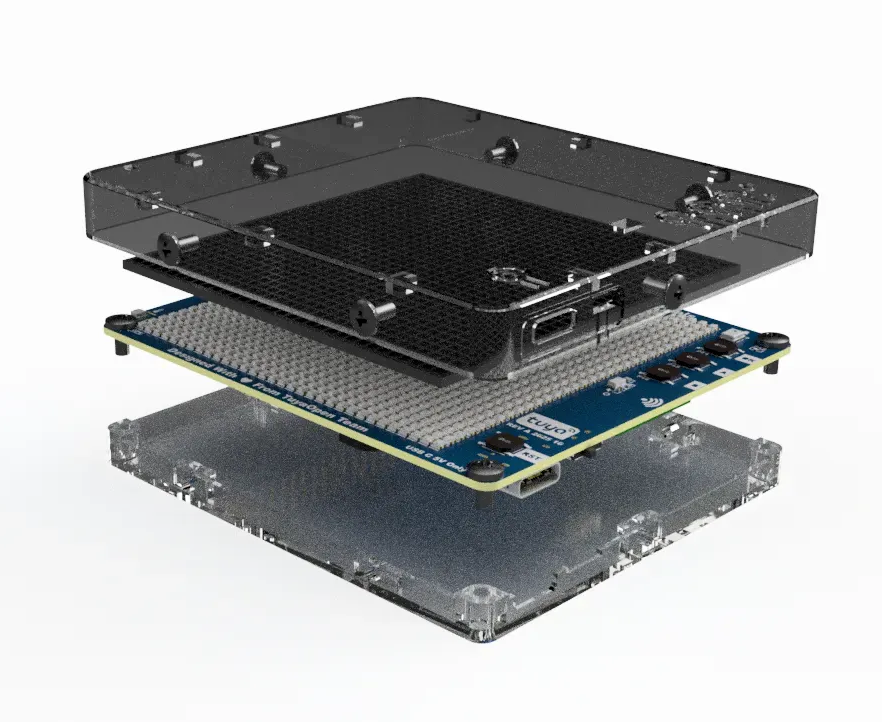

3. 放置光柵，套上頂殼，使光柵夾在上殼與主板之間，光柵未完全壓入 LED 是正常現象。

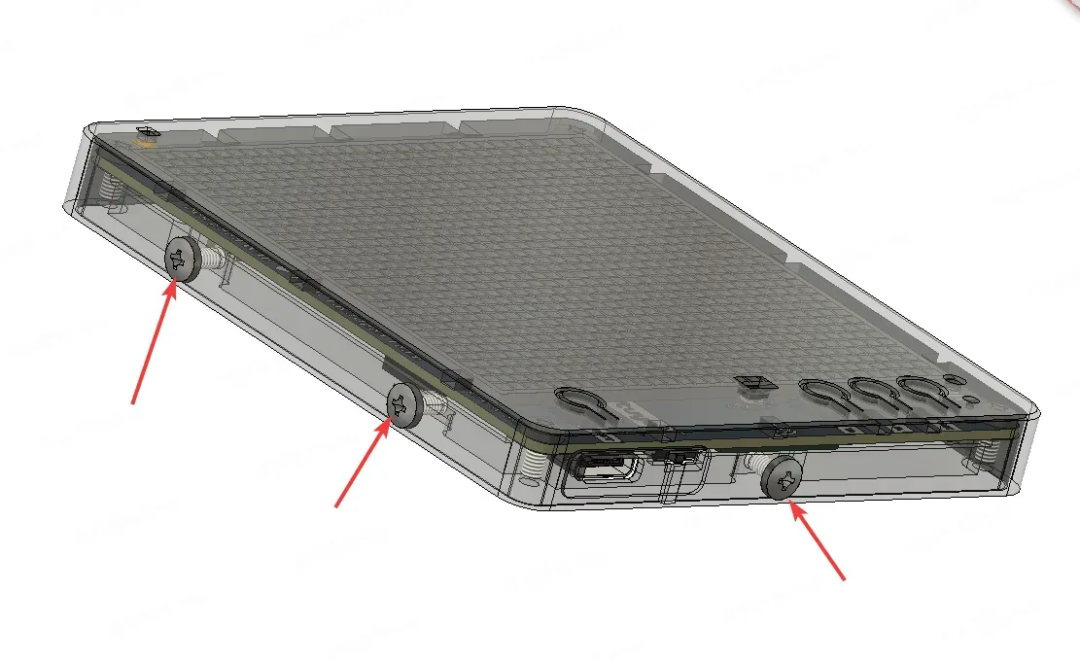

4. 用 M2.5 螺絲鎖附外殼，硬件裝配完成，進入 TuyaOpen 燒寫示例代碼。

▍步驟二：環境搭建與燒錄

前置要求：

• 已完成 TuyaOpen SDK 環境配置
• 終端支持 bash shell
• 目標開發板：TUYA_T5AI_PIXEL

1.進入TuyaOpen SDK 根目錄，并導出環境變量

cd/path/to/TuyaOpen. ./export.sh

2.進入對應項目目錄

cdapps/tuya_t5_pixel

3.項目配置（首次構建時，選擇硬件平臺TUYA_T5AI_PIXEL）

tos.py config# 交互選擇 TUYA_T5AI_PIXEL 開發板

4.編譯項目

tos.py build

5.燒錄固件到設備

# 典型命令（以USB方式為例，根據實際COM口和參數調整）tos.py flash

▍步驟三：進階開發與探索

開源倉庫中預置了多個精彩的演示程序，充分展示像素屏的潛力，為開發者提供絕佳的上手素材。

常用構建演示程序（在項目配置后直接編譯）：

構建tuya_t5_pixel_demo→默認演示

構建tuya_t5_pixel_sphere_effect→ 3D球體動畫

構建tuya_t5_pixel_mic_spectrum_meter→麥克風頻譜

構建tuya_t5_pixel_simple_shapes→簡單圖元渲染

構建tuya_t5_pixel_bongocat_kb→鍵盤事件驅動的像素（鍵盤貓+積功德）動畫

構建tuya_t5_pixel_weather→天氣信息顯示（需配置UUID和AUTHKEY）

以上所有演示程序均基于 boards/T5AI/TUYA_T5AI_PIXEL/ 目錄下的板級支持包（BSP）API 實現。該 API 封裝了像素設備初始化、坐標映射、顏色轉換、圖形繪制與文本渲染等核心顯示接口，開發者可快速構建自定義應用，將創意轉化為現實。
