XL2417D芯片是一款低功耗、高性能 2.4G RF SoC芯片。它集成了高性能 2.4GHz射頻收發器、豐富的基帶功能、32位MCU和各種外圍設備。XL2417D有著出色的2.4G射頻收發性能，輸出功率可達13DBM，實測在空曠場景通訊距離可達300M。豐富的外圍設備包括了10通道通用ADC、上電復位（POR）、低電壓復位（LVR）、UART/I2C和多達19個GPIO。XL2417D支持XIP，128KB 的 flash 和 8KB 的 RAM，以實現可編程協議和配置文件。

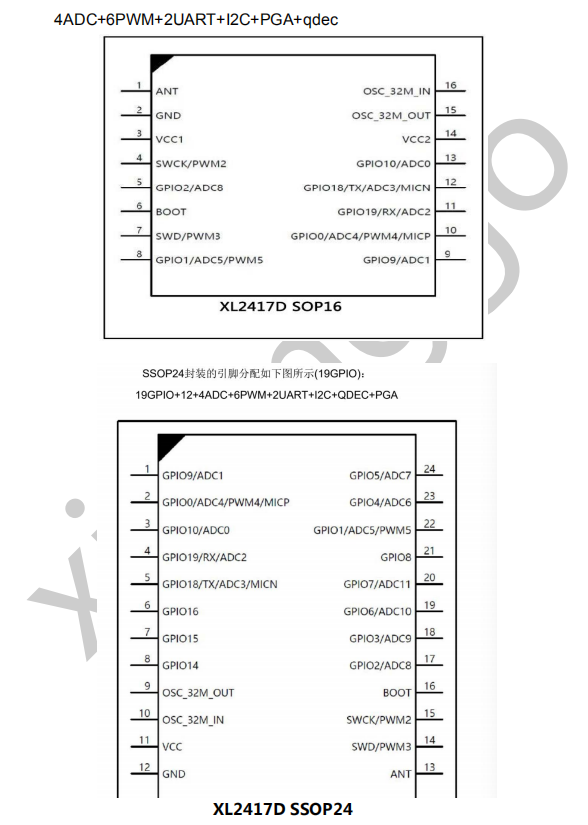

XL2417D有SOP16和SSOP24兩種封裝可選，工作電壓范圍1.7V~3.6V，工作溫度范圍-40°C~+85°C。XL2417D可用于HID 應用，語音遙控器，電機控制，照明控制，無線傳感器網絡，防丟器等應用場景。

XL2417D芯片主要特性：

射頻性能：

-96 dBm Sensitivity@1Mbps
-93 dBm Sensitivity@2Mbps
-99 dBm Sensitivity@250Kbps
最大13 dBm輸出功率

內核 Core：

32bit MCU max 64MHz，支持 XIP，128KB 閃存，8 KB SRAM+4KB ROM；

功耗：

睡眠模式1.6 uA，待機模式4.8uA，射頻接收電流10.2mA，射頻發送電流9.5mA；

模數轉換 ADC：

16 路（外部 12 路+內部 4 路）12bit 通用 ADC，最高速率 1M 采樣率；

定時器 Timer：

4*32bit 通用定時器+2個32位aon定時器+24位rtc+24位systick；

脈寬調制 PWM：

PWM(6 路，其中 4 路帶死區控制互補輸出)，最高 16 位連續可調，支持中心對齊模式，支持剎車，支持 pwm 和 adc 聯動；

通訊接口：

XL2417D芯片包含1路I2C、2路UART；最多19個GPIO可用；

實時時鐘 RTC：

支持定時和觸發兩種模式；

獨立看門狗 WDT：

支持 2 種工作模式，用戶可以根據需要選擇不同的工作模式。
