主路隔離電源與DC-DC模塊串聯使用時，后者常在耐壓測試中因"電壓堆疊"而擊穿。本文揭秘這一隱形風險，并介紹5000VAC高隔離的應對方案。

?為何隔離電源會"無辜"燒毀？

在電表系統電源設計中，許多工程師遇到過這樣的困惑：明明主路已經配置了隔離電源，為何后級的DC-DC隔離模塊仍在耐壓測試中損壞？問題的癥結往往隱藏在一個被忽視的設計細節中 — 當主路隔離電源與DC-DC隔離電源模塊串聯使用時，兩者原邊-副邊之間的隔離電容會形成串聯分壓網絡。

?機理剖析：4200VAC試驗下的"電壓堆疊"

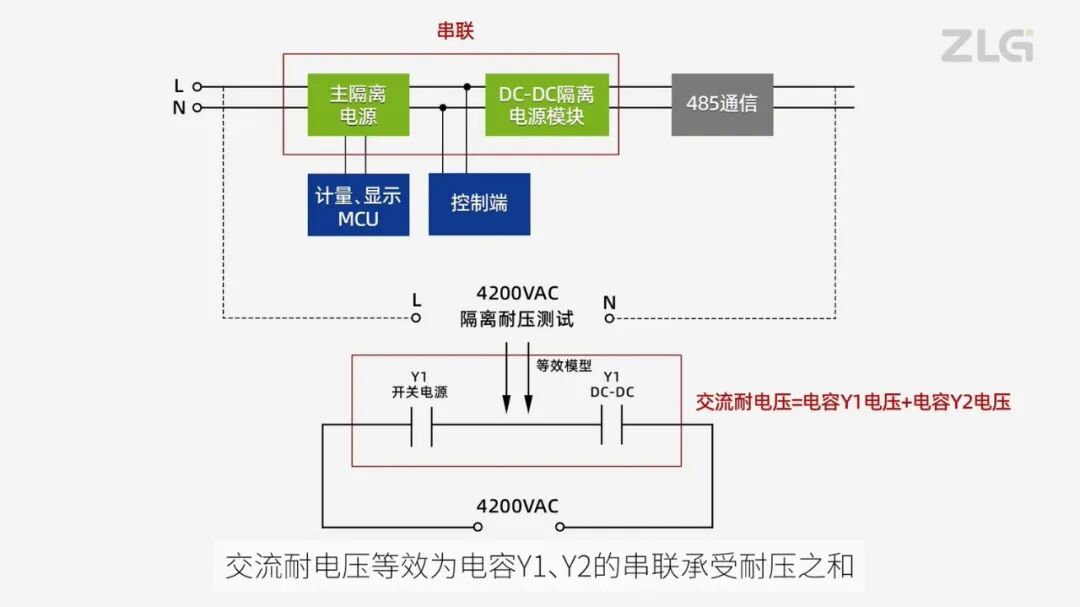

在進行4200VAC隔離耐壓試驗時，交流電壓并非均勻分配。主路電源與DC-DC模塊的隔離電容（等效為Y電容）串聯后，電壓分配與容抗成反比。由于DC-DC模塊通常具有更小的隔離電容，其兩端往往要承受90%以上的試驗電壓。

這種"弱者承擔更多"的反直覺現象，導致額定隔離電壓較低的DC-DC模塊被迫充當主隔離屏障，最終因過壓擊穿而失效。
?解決方案：P-WS-1W系列高隔離電源模塊

針對高壓隔離應用的嚴苛要求，ZLG致遠電子推出P-WS-1W系列加強絕緣型電源模塊，專為解決串聯分壓風險而設計：

1. 超高隔離耐壓

隔離電壓高達5000VAC/6000VDC，遠超常規4200VAC測試要求，提供充足的設計裕量。2. 加強絕緣設計電氣間隙與爬電距離大于8mm，符合增強絕緣（Reinforced Insulation）標準，有效杜絕電弧放電風險。3. 全工況適應性

• 寬電壓范圍：3.3V~24V輸入輸出自由配置；
• 寬溫工作：-40℃~+105℃穩定運行；
• 自恢復保護：輸出短路自動恢復，提升系統魯棒性。

4. 應用場景

P-WS-1W系列適用于各類高壓隔離場合。在電力電表中，它能承受電網側的脈沖高壓；在儲能系統里，實現電池高壓側與控制電路的安全隔離；在高壓采集電路中，防止測量端的高壓竄入低壓側；同時也適用于醫療設備、工業控制等對電氣安全要求嚴格的領域。

5. 設計建議

使用多級隔離電源時，建議先計算各級實際承受的電壓，避免某一級過載。選擇電源模塊時，隔離電壓規格應比系統測試電壓高20%以上，且各級盡量選用同等級別的隔離器件，防止最薄弱的一環先擊穿。
?為什么選擇P-WS-1W？

當系統隔離要求達到5000VAC級別時，選擇真正具備加強絕緣特性的電源模塊，是避免因串聯分壓導致"隱形過壓"損壞的唯一可靠路徑。
