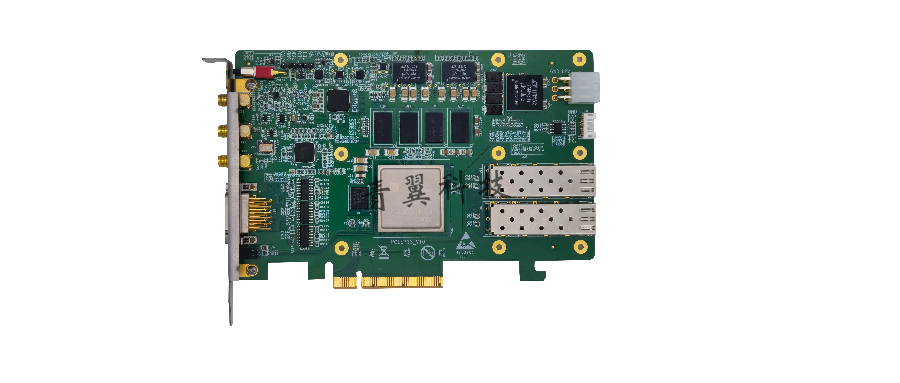

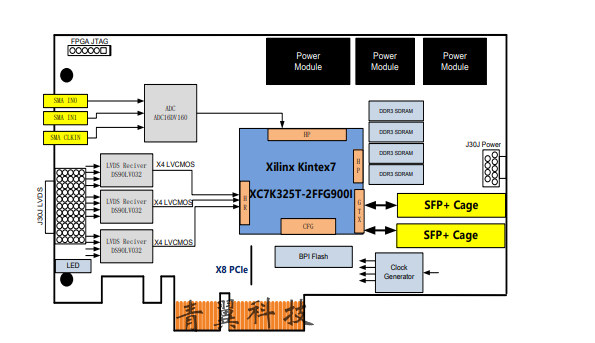

PCIE733是一款基于PCI Express總線架構的，實現2路16-bit、160MSPS ADC采集功能、12路LVDS數據采集板卡。該板卡遵循PCI Express 2.0規范，全高半長尺寸，板卡采用Xilinx的28nm高性能FPGA處理器XC7K325T作為主控制器，板卡ADC器件采用TI公司的ADC16DV160芯片，實現2路16bit、160MSPS采樣率的數據采集。板卡支持12路LVDS的數據采集，同時，板卡還有2路SFP+光纖接口。

該板卡主要面向測試設備應用。

技術指標

1、 LVDS數據采集指標：

1） 支持12路LVDS數據采集；

2） 板載3片DS90LV032 LVDS接收芯片；

3） 每片4對LVDS，12對LVDS全部等長處理；

4） 可以適應3線制或者4線制的LVDS圖像信號；

5） 接口連接器為J30J微距形連接器；

2、 模擬數據采集性能指標：

1） 支持2路模擬信號采集；

2） 采樣率：最大160MSPS；

3） 分辨率：16位；

4） 耦合方式：支持交流與直流耦合；

5） ADC數據接口：LVDS；

6） 輸入阻抗：50歐姆；

7） 輸入連接器：SMA；

8） 支持外參考時鐘、外采樣時鐘輸入；

3、 其他接口性能指標：

1）支持2路SFP+ 10Gbps萬兆光纖接口；

2） 支持1路RS422接口；

3） 支持1個6PIN ATX電源輸入接口；

4、 物理與電氣特征

1） 板卡尺寸：106 x 167mm

2） 典型功耗：30W

3） 產品供電：+12V；

4） 散熱方式：自然風冷散熱

5、環境特征

1） 工作溫度：-40°~﹢85°C；

2） 存儲溫度：-55°~﹢125°C；

3） 工作濕度：5%~95%，非凝結；

軟件支持

1、 集成板級軟件開發包（BSP）：

1） AD采集接口驅動程序；

2） LVDS接口驅動程序；

3） 支持Windows和Linux操作系統；

2、可根據客戶需求提供定制化算法與系統集成：

應用范圍

1、 地面圖像采集設備；

2、 雷達信號采集設備；

3、 通信測試設備；

4、 光電測試設備；
