本文介紹了集成電路制造中滑移線缺陷的概念、來源、特征與解決手段。

在高端芯片制造中，有一種被稱為“隱形殺手”的缺陷——滑移線缺陷。它直接威脅著芯片的性能與可靠性，是半導體工藝邁向更先進節點必須攻克的關鍵障礙。

缺陷本質

滑移線缺陷，本質上是硅晶體在高溫工藝過程中內部應力超過材料臨界剪切應力時，原子沿著特定的晶面發生不可逆的相對位移，從而在晶圓表面及內部形成的線狀缺陷。這類似于晶體內部發生了“骨折”或塑性變形。

具體而言，其形成遵循晶體學中的“滑移系”規律。對于硅材料，最常見的滑移系是{111}<110>，這意味著原子會沿著{111}晶面，在<110>晶向上滑動。這種規律的滑移導致最終在宏觀上觀察到特定角度的直線狀痕跡。與原生位錯等先天缺陷不同，滑移線屬于工藝誘導型缺陷，主要產生于外延生長、高溫?cái)U(kuò)散或快速熱退火等超過1000℃的高溫環節，且一旦形成便無法通過后續常規工藝修復，屬于不可逆的致命缺陷。

產生根源

滑移線的產生并非單一因素所致，而是熱應力、重力、機械應力與晶體自身特性共同作用的結果，核心在于各類應力疊加后超過了晶體的臨界剪切應力。

熱應力是頭號元兇。在高溫工藝中，如果晶圓受熱或冷卻不均，不同區域因熱膨脹系數差異會產生巨大的內應力。例如，若外延爐內中心與邊緣溫差超過幾度，就會因膨脹不同形成應力。升降溫速率過快（如超過15℃/秒）則會引發瞬時熱沖擊應力。數據顯示，硅在1100℃時的臨界剪切應力約為50MPa，而當溫度梯度導致的熱應力達到100MPa時，便足以觸發滑移。

重力與機械應力是重要推手。隨著晶圓尺寸增大至300mm，其自身重力引起的彎曲應力顯著增加，尤其在高溫下晶體強度下降，邊緣更易成為應力集中點。此外，晶圓搬運中的輕微碰撞、放置不平、真空吸附氣壓不均或外延爐基座接觸不良等引入的機械應力，也會為滑移線的形成創造條件。

材料特性是內在基礎。晶體本身的屬性決定了其抵抗滑移的能力。首先，硅片中的氧含量具有“釘扎效應”，適中的氧濃度（如5×101?-1×101? atoms/cm3）能鎖定位錯，提高臨界剪切應力；但過高反而會形成析出物，削弱強度。其次，摻雜類型影響顯著，重硼摻雜（P++）的硅片比輕摻雜的更加堅固。再者，晶向選擇至關重要，<100>晶向的硅比<111>晶向的抗滑移能力更強。此外，襯底表面的原生劃痕或微裂紋也會成為天然的應力集中點。

特征與危害

滑移線缺陷在宏觀和微觀上均表現出明確特征，并帶來嚴重性能危害。

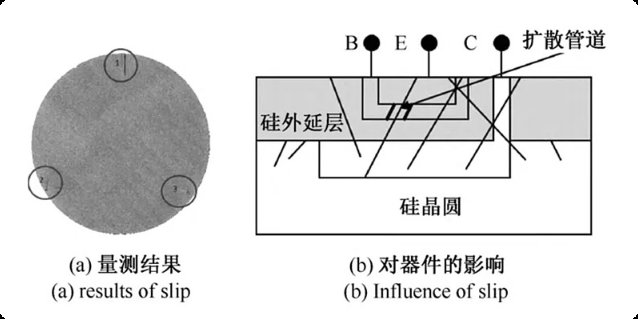

宏觀上，在特定光線（如強光燈斜射）下觀察，滑移線表現為晶圓表面的細直灰白色條紋，通常寬度為1-5微米，長度可從數百微米延伸至晶圓直徑級別。它們多從晶圓邊緣起源，向中心延伸，有時呈放射狀或網狀分布。其形態與硅片的晶向密切相關，例如在（100）晶面上，滑移線常呈90°夾角相交。

微觀上，借助透射電鏡（TEM）可觀察到滑移線核心區域存在明顯的晶格錯位帶，原子排列偏離正常周期。原子力顯微鏡（AFM）則能測出滑移線處形成的納米級臺階（0.1-1納米高）。更重要的是，滑移線是一條由高密度位錯（刃型或螺型位錯）組成的“位錯通道”，其位錯密度可飆升至10?-10? cm?2，遠高于正常區域的102-103 cm?2。

其危害是致命性的?；凭€破壞了晶格的完整性，成為電流的“泄漏通道”，導致芯片功耗增加、耐壓能力下降、噪聲變大，嚴重時直接功能失效。它還會顯著降低載流子遷移率，影響PN結特性。即便初期測試合格，帶有滑移線的芯片在長期使用中也更容易發生早期失效，可靠性風險極高。

檢測與防控

面對滑移線挑戰，業界已建立起從預防、檢測到優化的全鏈條防控體系。

在檢測方面，常規目視或普通光學顯微鏡易漏檢，需借助專用技術。宏觀上，可在日光燈或高強度鹵素?zé)粝峦ㄟ^特定角度觀察識別。更精確的檢測需依賴專用設備：如魔法鏡法可快速大范圍掃描；顆粒測試儀配合專用菜單可同步識別滑移線與其它缺陷；透射電鏡（TEM）和原子力顯微鏡（AFM）用于微觀機理分析；智能2D/3D計量檢測系統則能自動識別并量化滑移線的長度、寬度、密度等參數，為工藝優化提供數據支持。

在防控策略上，核心思路是降低各類應力、提高晶體抗滑移能力。工藝優化是關鍵：采用“兩步法”升溫（先快后慢）和分段降溫策略，嚴格控制升降溫速率；利用PID閉環控制，將外延爐內徑向溫差嚴格控制在±1℃以內；定期用HCl/H?混合氣體高溫刻蝕和高壓H?吹掃反應腔，保持溫場潔凈穩定。

設備升級提供硬件保障：改進基座設計，采用凹球面承載槽以減少晶圓邊緣熱傳導縫隙；使用多區獨立加熱系統，精準補償區域溫差；優化晶舟結構，采用多點彈性支撐以降低重力與機械應力。

材料精選與預處理是基礎：優先選用氧含量適中、<100>晶向、重硼摻雜的硅襯底；對襯底邊緣進行拋光（倒角）以消除應力集中點；表面采用化學機械拋光（CMP）去除原生損傷。

智能檢測與閉環控制形成優化循環：在生產線上部署在線全檢設備，實現100%檢測；通過AI分析缺陷數據，關聯工藝參數，反向溯源缺陷根因，并動態調整工藝，形成“檢測-分析-改進”的智能閉環。
