可控硅光耦產品線介紹

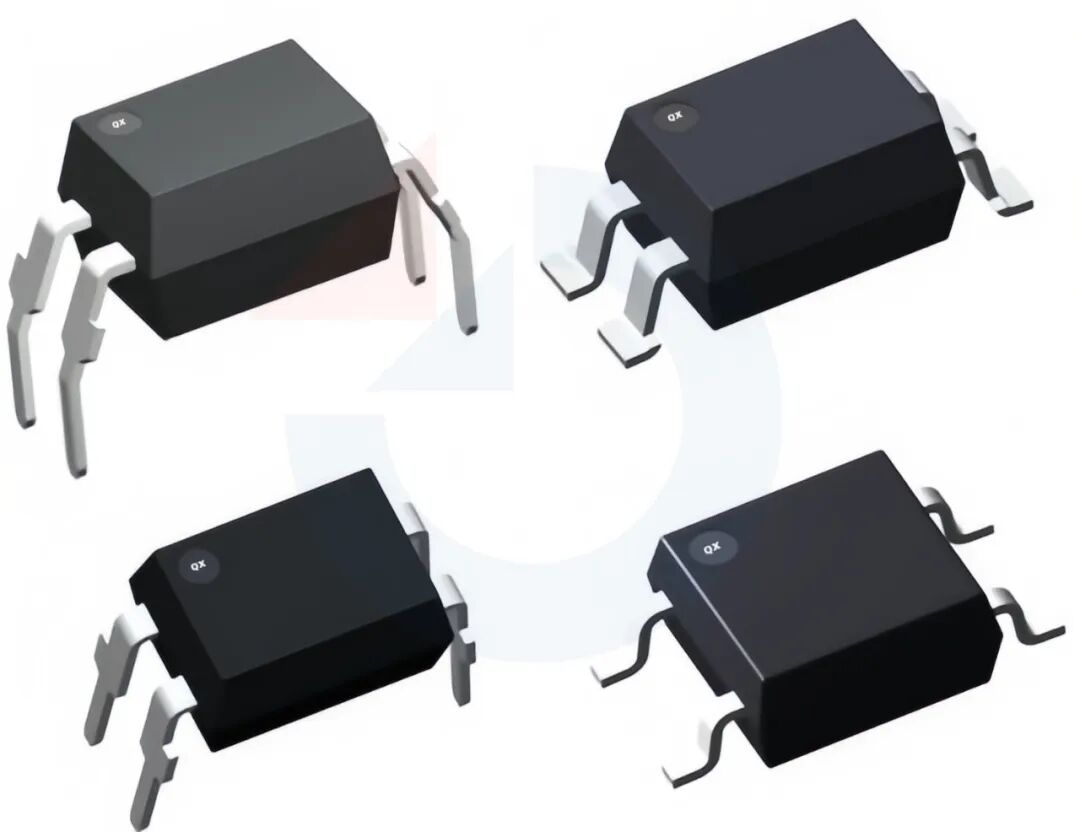

可控硅光耦原理圖和封裝

可控硅光耦是一種高效、可靠的隔離驅動器件，專為在低壓控制電路與高壓交流負載之間建立安全連接而設計。它能夠直接驅動外部大功率晶閘管，適用于對120V/240V/380V交流負載(單相/三相)進行控制，是替代復雜分立驅動方案的理想選擇?？煽毓韫怦钭鳛橐环N能夠直接對交流電進行控制的電子元器件，在電路設計中可大幅簡化結構、提高可靠性，廣泛應用于家電、工業控制、照明調控等場景，是實現交流負載安全、低噪聲、緊湊型控制的優選解決方案。

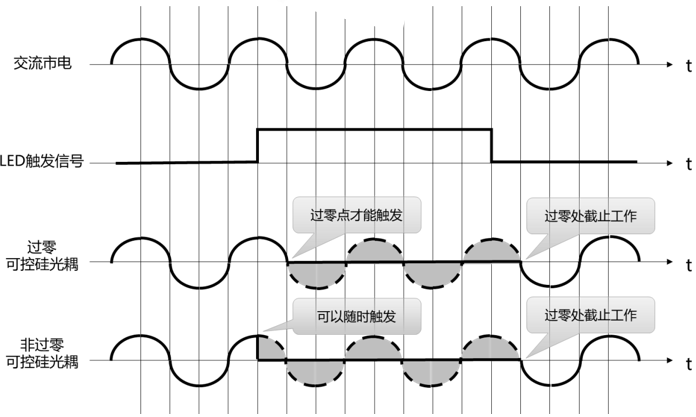

可控硅光耦工作示意圖

核心要點

基本構成：由一個發光二極管(LED)和一個光控可控硅組成。

根據觸發相位控制方式，分為兩大類型：

過零相位觸發型(過零可控硅)

隨機相位觸發型(非過零可控硅)

一、過零相位觸發型

核心特征：內置過零檢測模塊，只在交流電壓過零點(電壓為零時)觸發導通。

關鍵優勢：

抗干擾強：天然屏蔽了非過零期間的各種干擾信號。

無沖擊：導通瞬間電壓和電流最低，能徹底避免浪涌電流對負載和電路本身的沖擊。

高可靠性：開關過程對負載友好，電氣應力小。

設計目的：實現穩定、無沖擊、高可靠性的純開關控制。

典型應用：對穩定性、抗干擾性和負載保護要求高的通斷控制場景(如固態繼電器、設備電源開關等)。

二、隨機相位觸發型

核心特征：允許在交流電的任意相位(角度)觸發導通。

關鍵能力：通過控制觸發相位(移相)，可以實現對輸出電壓的連續、精細調節。

主要代價/挑戰：

易受干擾：非過零觸發機制本身無干擾屏蔽。

存在沖擊：在非零點導通時會產生較大的瞬時電壓/電流沖擊(浪涌)。

設計復雜：必須額外設計電路來妥善處理干擾和導通沖擊問題。

設計目的：實現高精度、連續可調的功率控制。

典型應用：需要平滑調節的調光、調速、調溫、調功率等場景。

核心區別與并存意義：

本質區別：兩者的核心區別源于其不同的設計目的與應用需求。

優化路徑：

過零型優化了 “無沖擊、高可靠性的開關” 路徑。

非過零型優化了 “高精度、連續可調的功率控制” 路徑。

工程師選擇：兩者并存，為工程師在解決不同問題時提供了兩種側重點不同的技術優化路徑。

共性優勢與應用領域

共同工作特性：兩種類型的可控硅光耦，均在交流電的電壓過零點時自然關斷(截止)。

核心設計優勢：此特性結合各自的觸發方式，共同實現了安全與高效的功率控制。

應用領域：

家用電器：如洗衣機(電機控制)、風扇(調速)、電熱設備(溫控)等。

工業控制：用于電機驅動、電源控制、設備開關等。

照明系統：特別是需要調光功能的場景。

提供的解決方案價值：為客戶提供了靈活(不同類型滿足不同需求)、穩定(過零關斷降低風險)、低噪聲(減少電磁干擾和電流沖擊)的功率控制解決方案。

家用電器

智能電表

開關電源

燈光控制器

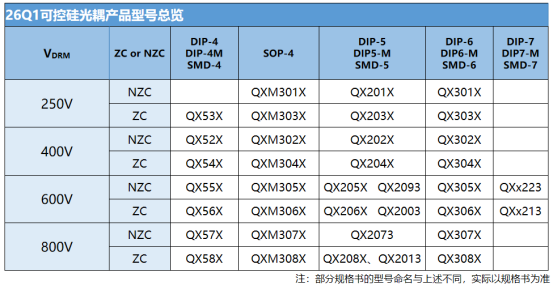

26Q1可控硅光耦產品型號總覽圖

我司可控硅光耦產品線提供全面、可靠的交流負載驅動解決方案，為您的設計保駕護航。我們的產品線全面覆蓋從250V至800V的斷態電壓等級，以滿足從消費級到工業級設備的不同耐壓需求。同時，全系列明確區分為過零型(ZC)與非過零型(NZC)，分別致力于實現超低EMI的安靜開關與精準的相位控制，精準匹配從家電控制到調光調速等多元化場景。

重要封裝介紹

我司的DIP5、DIP5-M、SMD5采用內縮式結構設計，可將基板完全收納入封裝內部進行徹底保護，從而從物理根源上隔絕環境干擾。這一設計與市場上常見的僅在外部切斷Pin 5的簡易方案有著本質區別，能為您的系統提供更可靠、更穩定的抗干擾保障。

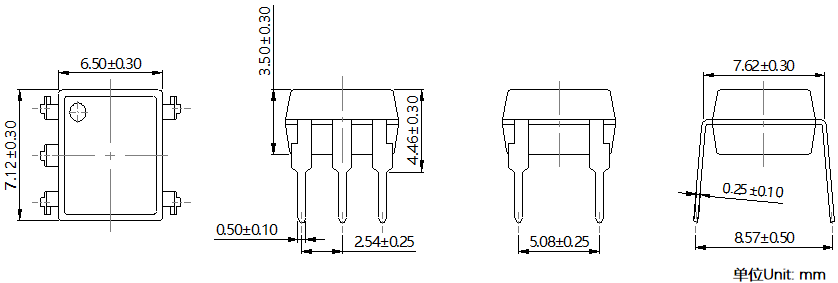

DIP5封裝外形尺寸

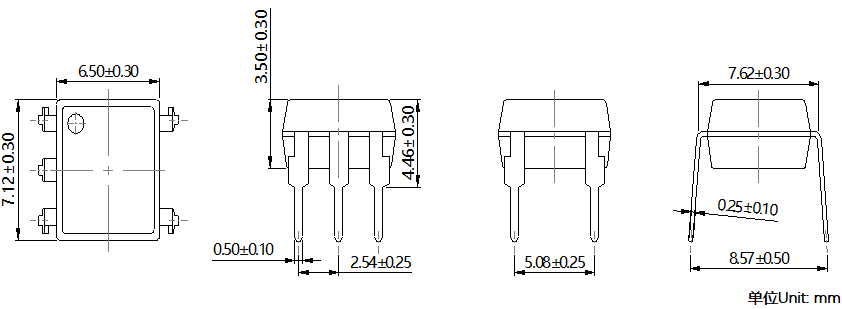

DIP5-M封裝外形尺寸

SMD5封裝外形尺寸

公司介紹

寧波群芯微電子股份有限公司成立于2018年7月，總部位于寧波杭州灣新區，是國家級專精特新“小巨人”企業，公司主要從事光耦和光傳感產品的研發、生產和銷售業務。公司主要產品包括光耦、光繼電器等，廣泛應用于新能源汽車、儲能、光伏、消費電子以及工業控制等領域。公司的核心團隊成員來自國內外大型半導體公司，在集成電路芯片設計、工藝制程、封裝測試及應用方面擁有豐富的經驗。

公司在光電產品芯片技術和相應封裝測試技術方面已有數十年的沉淀與積累，擁有專業的研發工程技術團隊，是國內少數光耦元件獲得CQC、UL、VDE、AEC-Q101等多項國內外產品品質與安全認證的企業，公司順利通過IATF 16949體系認證，光耦產品的設計與制造達到車規級標準。
