在現代光通信與光子集成領域，硅基光波導因其優異的性能已成為核心元件。然而，由側壁粗糙度引起的光傳輸損耗，嚴重限制了其應用性能的進一步提升。因此，對光波導表面粗糙度的精確測量與分析，成為優化器件設計、提升性能的關鍵所在。下文，光子灣科技將詳解共聚焦顯微鏡（CLSM）在測量硅基波導側壁粗糙度的應用，并分析其粗糙度與光傳輸損耗之間的關聯。

#Photonixbay.

共聚焦顯微鏡的測量原理

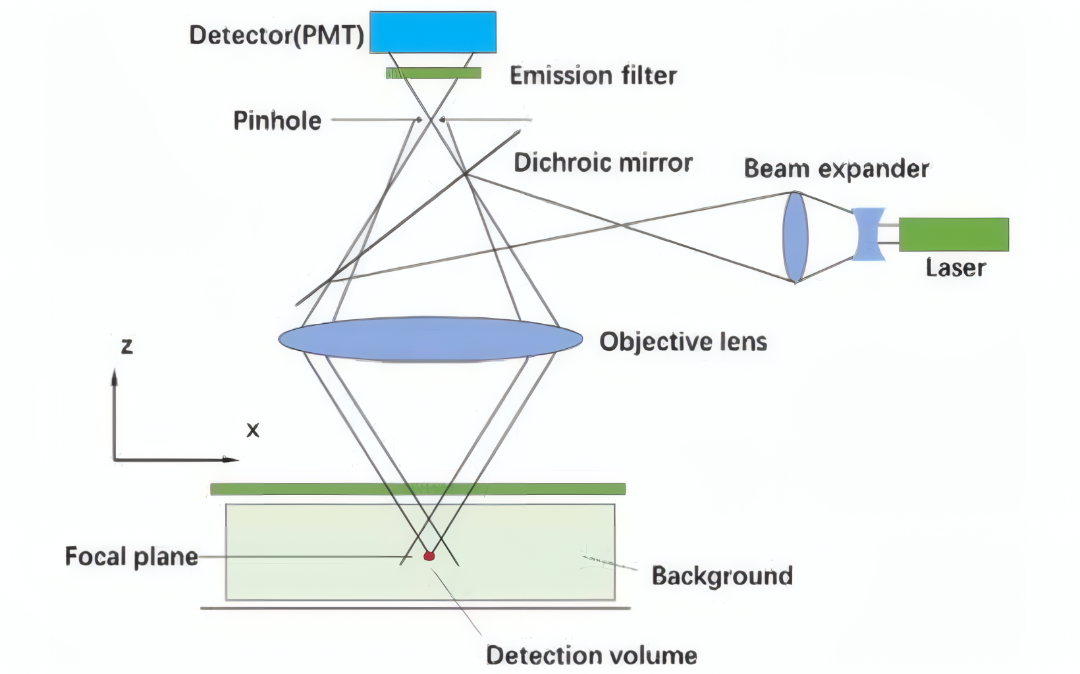

共聚焦顯微鏡系統的光學成像原理

共聚焦顯微鏡的核心優勢在于非接觸式成像與三維精準表征。其工作原理為：光源發出的光束經物鏡聚焦于被測樣品表面，反射光需穿過探測針孔才能被檢測器接收，僅共聚焦平面的信號有效，從而獲得高分辨率的三維形貌圖像。該技術可實現完整晶片的無損檢測，避免了機械探針法對樣品的損傷，同時克服了掃描電子顯微鏡（SEM）僅能測量輪廓幅度的局限。

#Photonixbay.

硅基光波導的粗糙度定義

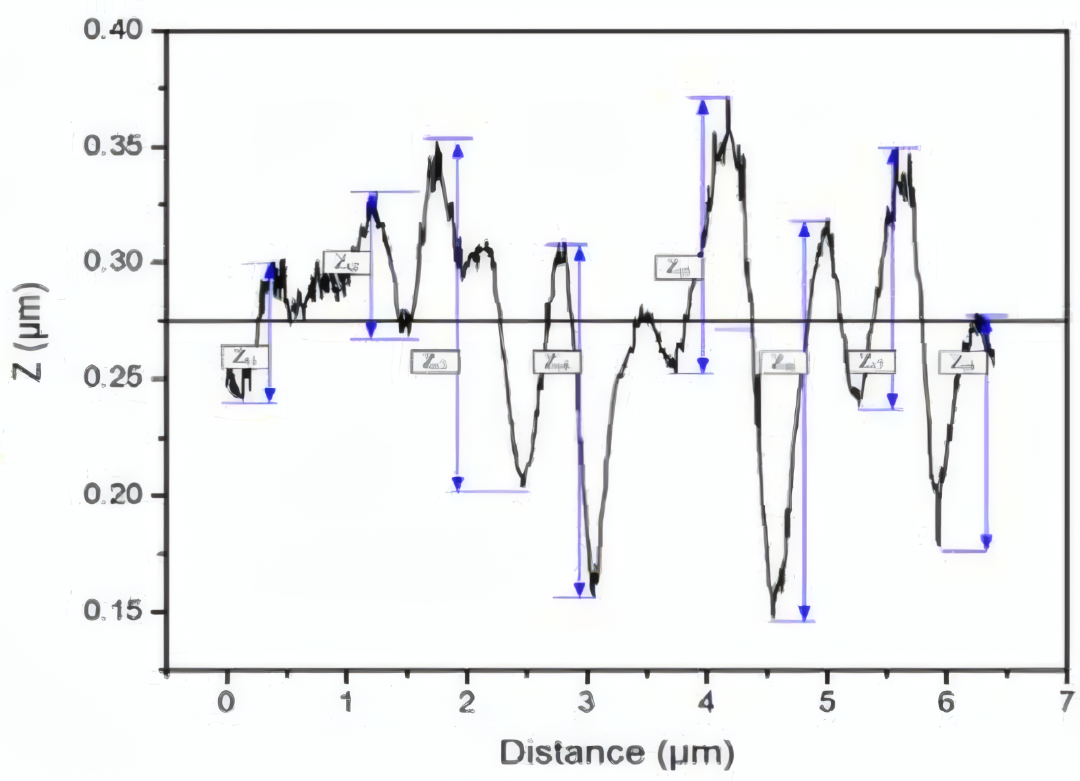

波導加工表面粗糙度定義

在粗糙度定義方面，研究采用峰- 谷高度（P-V）描述單次掃描的粗糙度特征，即單次掃描長度內表面起伏高度的最大差值。在此基礎上，通過統計多個峰- 谷周期的測量結果，獲得均方根（RMS）粗糙度，反映表面粗糙度的整體平均水平。為實現全面表征，二維粗糙度通過在同一截面內多次線掃描的結果匯總計算得出，三維粗糙度則進一步通過選取多個橫截面的測量數據綜合分析獲得，確保了粗糙度表征的全面性與準確性。

#Photonixbay.

CLSM在硅基光波導粗糙度測量中的應用

研究選用共聚焦顯微鏡，針對SOI（絕緣體上硅）和SOS（氧化硅基）兩種硅基光波導開展系統性測量，測量過程嚴格控制環境干擾與掃描精度。

1.SOI 光波導的粗糙度測量

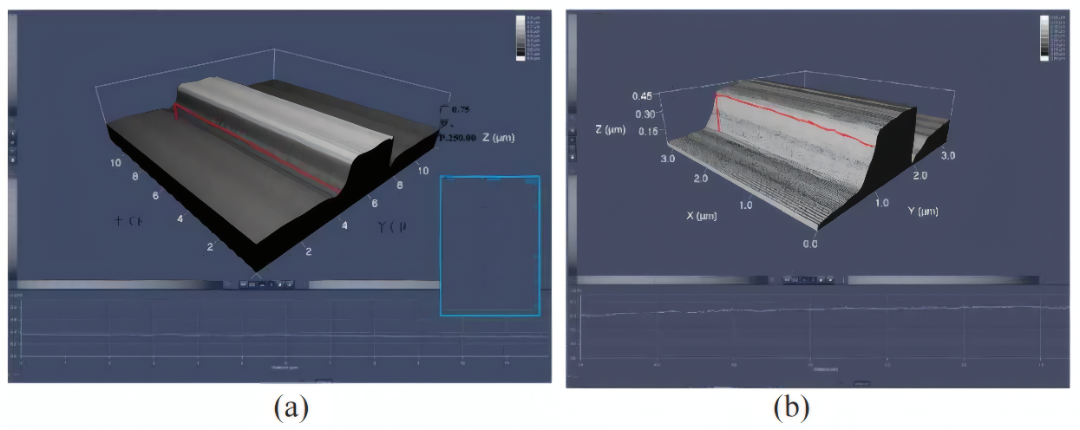

SOI光波導CLSM測量圖：(a)和分別是SOI波導SWR較小和較大的波導測試結果

采用電感耦合等離子體（ICP）刻蝕制備的脊型結構，掃描方式為沿垂直光波導方向以100nm間隔線掃描。在工藝控制良好的樣品中，測得SOI 光波導水平與垂直方向粗糙度均為20nm左右，呈現各向同性分布，多次測量平均值為20.33nm；而工藝不均勻的樣品，側壁粗糙度可達400nm，顯示出加工工藝對粗糙度的顯著影響。

2.SOS 光波導的粗糙度測量

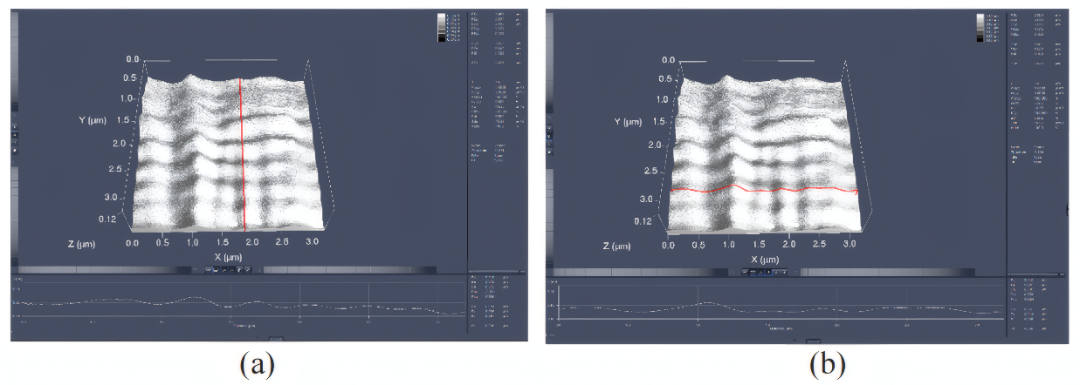

SOS光波導CLSM測量圖：(a)和分別是SWR水平方向分布和垂直方向分布圖

測量結果顯示，SOS 光波導的側壁粗糙度呈現輕微各向異性，水平方向平均粗糙度為29nm，垂直方向為36nm，整體均勻性優于部分SOI光波導樣品。為提升測量精度，實驗通過優化激光半高寬參數，將測量精度控制在10nm以內，滿足了亞納米級粗糙度表征的需求。

#Photonixbay.

粗糙度測量與光損耗的關聯驗證

將共聚焦顯微鏡測得的粗糙度數據代入改進的Payne-Lacey（PL）理論模型，結合 FD-BPM 模擬，揭示二者強相關性：SOI 波導側壁粗糙度從20nm 增至 400nm時，光傳輸損耗（OPL）從0.8dB/cm 飆升至 5dB/cm以上，印證粗糙度是光損耗主導因素。

耦合實驗中，選取粗糙度22nm 和 50nm 的 SOI 樣品，經 F-P 腔測試，TE 模式平均光損耗3.1dB/cm、TM 模式 4.3dB/cm，與模擬結果高度吻合，證明共聚焦顯微鏡測量為理論模型提供可靠支撐。此外，還發現波導寬度、硅芯折射率與粗糙度的協同效應，為波導結構優化提供關鍵依據。

綜上，共聚焦顯微鏡憑借無損檢測、三維高精度表征的優勢，成為硅基光波導表面粗糙度測量的關鍵技術。其測得的精確粗糙度數據，不僅驗證了改進PL 理論模型的有效性，更明確了表面粗糙度與光損耗的量化關系。研究表明，通過共聚焦顯微鏡實現對光波導粗糙度的精準管控，可顯著降低光損耗，為高性能硅基光波導器件的設計與制備提供重要支撐。

#Photonixbay.

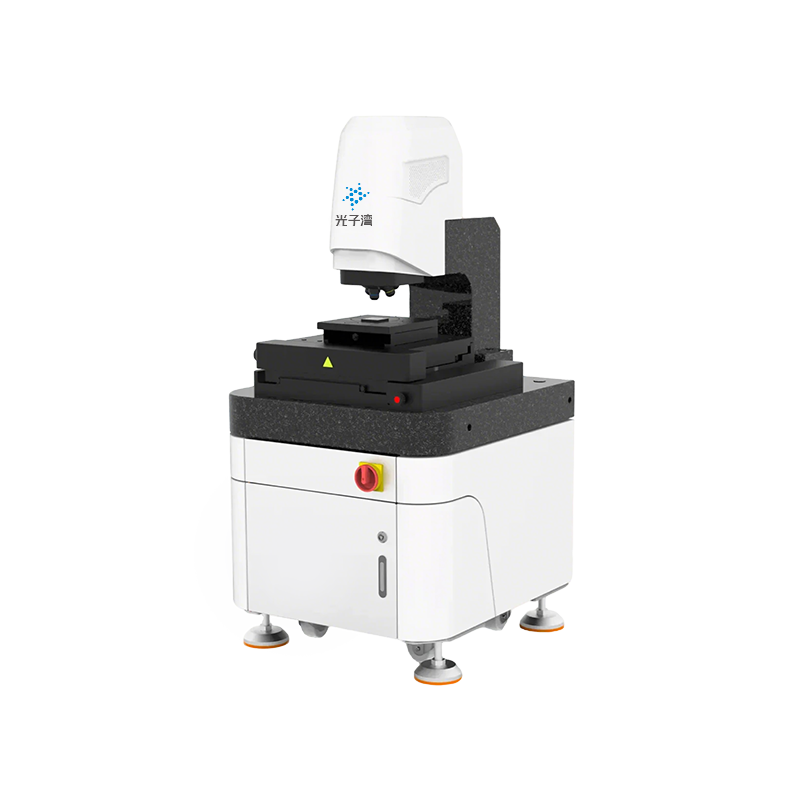

光子灣3D共聚焦顯微鏡
