作為索尼FCB-9500系列攝像機模組，F(xiàn)CB-EV9500M與FCB-EW9500H、FCB-EV9500L最大的不同就是視頻輸出像素及輸出接口。以MIPI接口輸出1080P全高清畫質的FCB-EV9500M技術規格書又有什么不同？索尼（中國）官方授權經銷商軒展科技，為你一次性講解完，讓你從頭爽到尾。

1、規格摘要

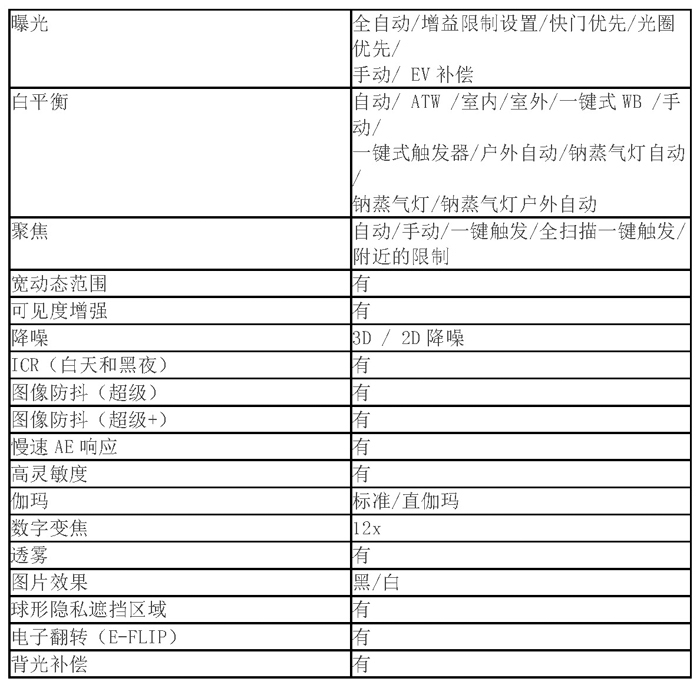

2、功能

3、連接規范

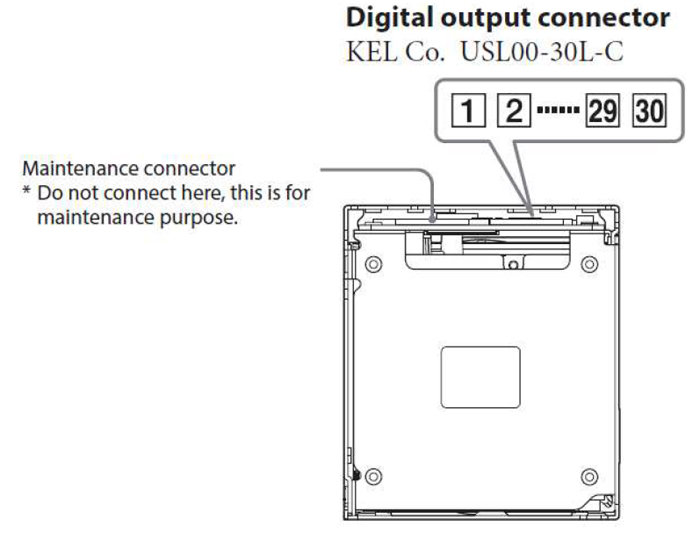

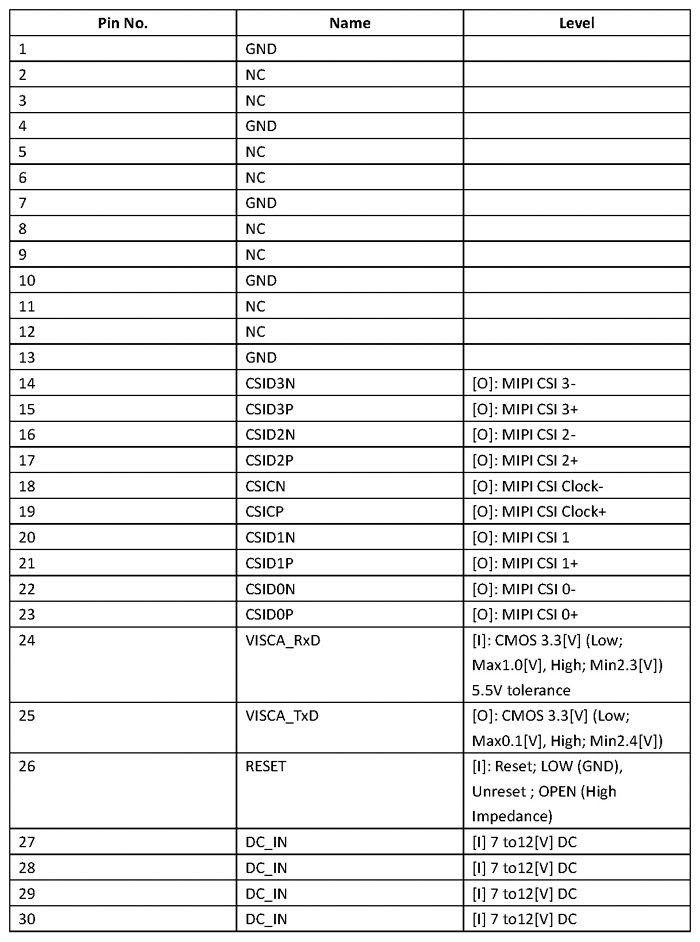

3.1 連接器與引腳分配

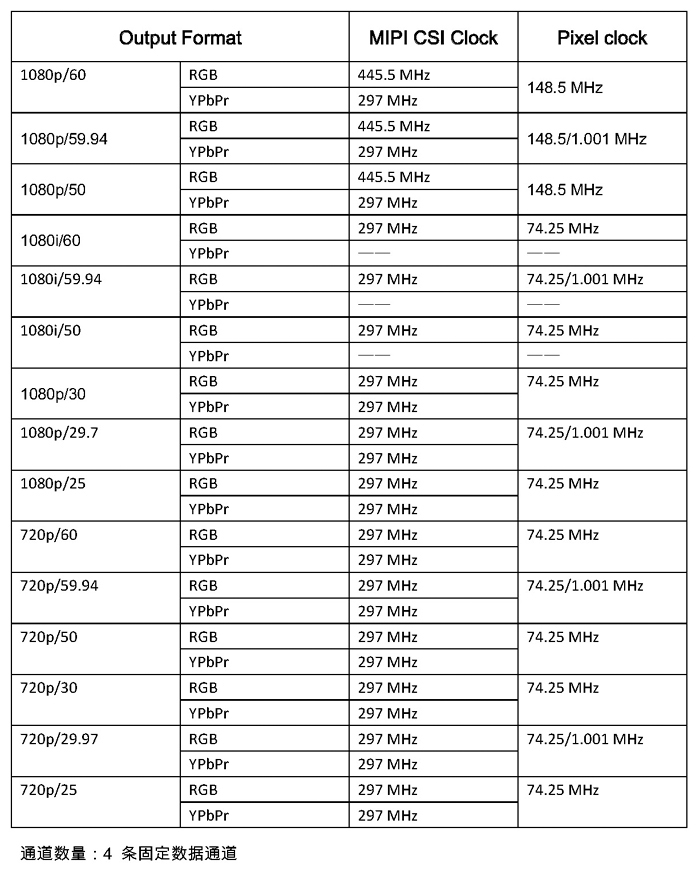

3.2 MIPI 像素數據格式符合 MIPI 標準（1080p、1080i、720p）

- MIPI D-PHY，“MIPI_D-PHY規范_v01-00-00，2009 年 5 月 14 日”

- MIPI CSI-2，“MIPI 聯盟相機串行接口 2（CSI-2）標準 版本 1.01，修訂于 2010 年 11 月”

通道數量：4 條固定數據通道

4. 詳細規格

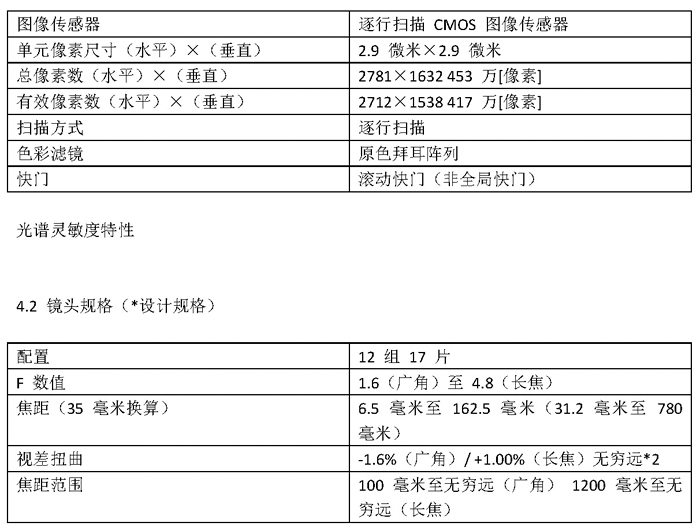

4.1 傳感器規格

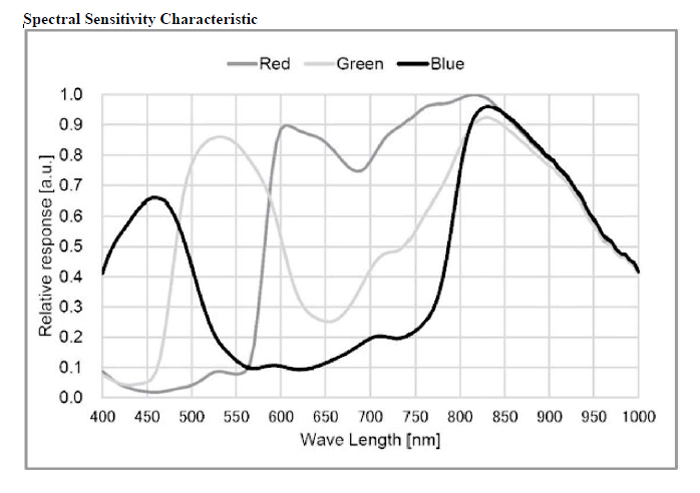

光譜靈敏度特性

注釋）* 上述視角值是基于圖像傳感器的最大記錄像素區域計算得出的。它們與 2D 外形圖上的值不同，后者是基于圖像傳感器的有效像素區域計算得出的，并包含裝配公差的余量。

*2 扭曲校正關閉

4.3 攝像機規格

- 信噪比

典型值

大于 50 [分貝]（黑色，增益 0 [步]，快門 1/30）

- 最低照度

50 [IRE]，ICR 關閉，光圈全開，AGC 最大（28[步]）

典型值

FHD 模式： 30[幀/秒]模式

高感光度關閉： 0.09[勒克斯]

高感光度開啟： 0.009[勒克斯]

- 白平衡

自動白平衡（AWB）模式 2500[K] - 7500[K]

自動跟蹤白平衡（ATW）模式 2000[K] - 10000[K]

- 攝像機水平度

當攝像機和物體水平設置時，屏幕應在顯示器水平線的±3 [度]以內。

- 光軸偏差

從遠端變焦到廣角端時，遠端屏幕中心物體的偏差應在顯示器短邊的 8%半徑圓內。

- 圖像抖動

從遠端變焦到廣角端時，在 21[英寸]顯示器上屏幕中心的偏差應在 2.0[毫米]以內。

- 污漬和劃痕規格

不超過密度樣本

[條件]

1. 變焦：廣角端，對焦：無窮遠

2. 光圈：F4 固定

3. WB：一次推動

4. 亮度查看器（500 至 1000[坎德拉/平方米]）

- 分辨率

全高清：典型值 2價值

位置 寬屏遠距

中心 950 或更多 [電視線] 750 或更多 [電視線]

圖像高度（70%） 850 或更多 [電視線] 650 或更多 [電視線]

- 電視失真（失真校正開啟）

±2[%]

- 振動校正頻率

1 至 20 [赫茲]

※1：穩定狀態

※2：在電機運行期間（鏡頭驅動器），但 ICR 關閉

4.7 鏡頭耐久性

（在室溫下）

變焦 1,000,000 [廣角-遠攝循環]

聚焦 2,000,000 [近攝-無窮遠循環]

光圈 500,000 [開-關循環]

IR 電機 20,000 [開-關循環]

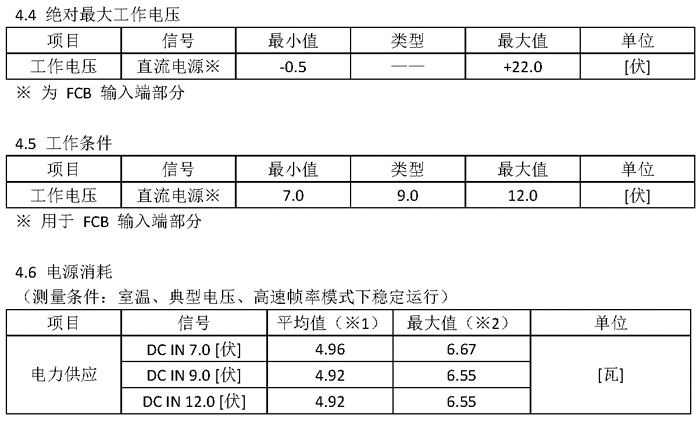

5 電氣特性

5.1 交流特性

符合 MIPI 標準（1080p、1080i、720p）

5.2 VISCA（CMOS（3.3V），5.5V 耐受度）

接收數據線（高電平）：2.3[V] 或更高 接收數據線（低電平）：1.0[V] 或更低

發送數據線（高電平）：2.4[V] 或更高 發送數據線（低電平）：0.1[V] 或更低

5.3 平均故障間隔時間

4.9 [年]（不含 LENS）

5.4 環境測試（在 10 個紙箱的條件下）

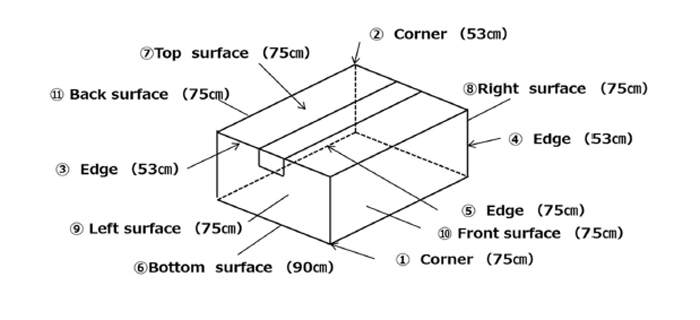

跌落測試：測試順序和跌落高度（每 1 次，總計 11 次）

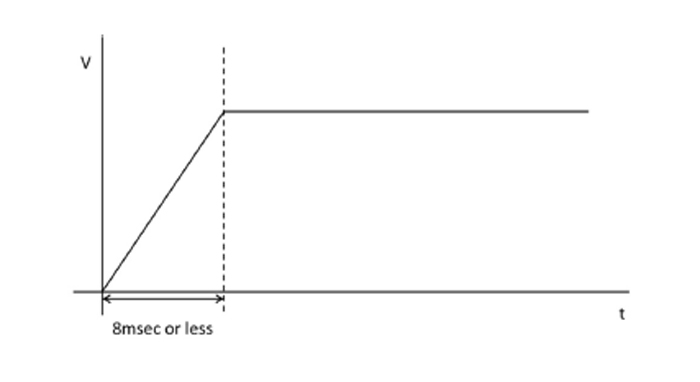

5.5 電源供應條件

8 毫秒或更短時間

6 注意事項

6.1 工作溫度

確保設備內部的溫度不超過推薦的工作溫度范圍。

6.2 圖像傳感器的耐用性

如果大量光線進入傳感器，傳感器上的芯片式彩色濾光片可能會褪色。此類使用條件應盡量避免，因為沒有針對褪色情況的產品保修服務。務必采取防護措施，防止長時間暴露在強光下。

6.3 防靜電保護

對于FCB-EV9500M，應以與半導體設備相同的方式采取防靜電措施。

（1）要么徒手操作，要么使用非充電手套、布料或材料。同時使用導電鞋。

（2）直接操作時使用腕帶。

（3）在地板和工作臺上安裝接地導電墊，以防止產生靜電。

（4）在操作此相機模塊時，建議使用離子化空氣或其他方式進行放電。

6.4 存儲和工作環境

避免在高溫、高濕度和多塵的條件下存儲或使用。

6.5 機械強度這款相機模塊屬于精密光學部件，因此在使用時應避免施加過大的機械沖擊。暴力。

6.6 改造

任何針對客戶的改造或加工操作都應避免。如果產品經過改造或加工處理，將不會給予產品保修。

6.7 閃存

閃存中的數據不應被修改或覆蓋。一旦這些數據被修改或覆蓋，就無法給予產品保修。

6.8 白色像素

圖像感應設備容易受到自然輻射（如宇宙輻射）的影響，這可能會導致偶然出現缺陷，從而產生白色像素。盡管在相機模塊生產過程的最終檢查和調整階段會對其進行修正，但在存儲和運輸過程中仍可能會有少量產品受到影響，并且在客戶生產現場的接收階段可能會出現“白色像素”。由于白色像素的出現是由于自然現象所致，超出了供應商的控制范圍。

6.9 低光條件下的垂直線噪聲

在低光條件下設置增益時，偶爾可能會出現垂直線噪聲。這不是故障，而是 CMOS 圖像傳感器的特性。

6.10 安全標準該產品在生產時未經過任何加工處理，因此沒有特定的安全標準適用于此產品。獨自一人。用戶應確保使用此相機模塊的成品符合相關安全標準。

6.11 使用和存儲位置

請勿長時間對極亮的物體（燈光或太陽）進行拍攝。此外，請勿在以下位置使用或存放設備。

- 極其高溫或低溫的地方（工作溫度：-5℃至+60℃（23°F至140°F））

- 產生強烈無線電輻射的電視/廣播電臺附近

- 受到熒光燈反射或窗戶光線影響的地方

- 不穩定照明環境（會產生閃爍）

- 有強烈振動的地方

- 受激光束輻射的地方

6.12 在戶外攝像機使用時

- 戶外攝像機應安裝在直接雷電保護區內。對于安裝在直接雷電保護區之外的攝像機，必須安裝避雷針。

- 對于戶外攝像機，必須安裝電源和信號端的防浪涌保護器。防浪涌保護器與攝像機之間的距離不應超過 0.5 米。

- 電源和信號的屏蔽電纜應用于戶外設備。電纜應置于鐵管內。鐵管應良好接地。- 對于戶外工程，電纜應鋪設在屋檐下方，嚴禁使用架空電纜。

- 室外設備及電纜的地基設計應與建筑物的地基相結合，并符合國家及行業標準。

- 若采用獨立接地方式，接地電阻必須不超過 4 歐姆。接地電纜的面積必須大于 ......25 平方毫米
