當BMS儲能系統的CAN通信遭遇難題，誰能一擊破局？

隨著新能源儲能產業高速迭代，模塊化、多集裝箱部署成為主流，BMS儲能系統的CAN總線亟需滿足高速傳輸、遠距離穩定通信及強抗干擾的嚴苛行業要求。

面對CAN總線在遠距離傳輸、多設備協同中的天然短板，虹科PCAN Repeater中繼器與虹科PCAN Router網橋精準發力，為儲能系統筑牢通信核心防線。

技術背景

在新能源產業快速迭代的當下，電池儲能系統（BESS）已成為電網調峰、可再生能源消納、分布式能源補給的核心支撐，而電池管理系統（BMS）作為儲能系統的「大腦」，其通信穩定性直接決定了儲能設備的運行效率、安全性能與使用壽命。

同時隨著電池儲能系統往模塊化、可擴展的方向發展，其電池管理系統（BMS）既需要高比特率CAN總線支撐電池狀態監測、指令交互等海量數據傳輸，也需滿足大型儲能電站多集裝箱分布式部署的長距離通信需求。

然而在實際應用中，CAN總線高速傳輸與通信距離存在天然矛盾、長距離傳輸信號易衰減失真，從而為BESS系統的CAN網絡部署帶來挑戰。

針對這些痛點，虹科PCAN-Repeater中繼器與虹科PCAN-Router網橋系列產品，憑借精準的技術設計與豐富的功能特性，成為解決BMS儲能系統CAN 通信難題的優選方案。

關鍵問題

01

高速CAN總線傳輸距離受限

根據ISO 11898 CAN標準特性，高速傳輸與通信距離存在天然矛盾 —— 高比特率（如500kbps-1Mbps）下信號位時間大幅縮短，長距離傳輸中線纜的分布電容、電阻會導致信號衰減加劇、上升沿變緩，還易引發信號反射干擾，接收端難以準確識別顯性/隱性位，因此傳輸距離顯著受限（如1Mbps時最大僅約40米），難以直接滿足跨區域、多箱合一的部署需求。

02

電磁干擾引發信號識別故障

儲能箱在運行過程中會產生強烈的電磁輻射，這些電磁干擾會在CAN傳輸線上感應出電壓峰值，導致CAN總線上的顯性與隱性數據位無法被準確識別。

這種信號故障直接引發通信錯誤，輕則導致數據傳輸中斷，重則影響B(tài)MS對電池狀態的實時監測與控制，埋下安全隱患。

03

出口場景下的通信可靠性要求

部分儲能系統需出口至國外市場，除了要滿足目標區域的技術標準與認證要求外，還需保障跨國部署后多儲能箱集中控制的通信穩定性。

在基于同一匯流柜的CAN總線集中控制架構中，兩個儲能箱間的數據傳輸必須具備抗干擾、低延遲、高可靠的特性，因此需要通過專業設備增強信號強度、隔離干擾源，確保通信質量符合國際應用標準。

虹科方案

虹科針對BMS儲能系統的通信需求，推出虹科PCAN Repeater中繼器與虹科PCAN Router網橋系列產品，通過「信號增強 + 干擾隔離 + 延長通信」的核心能力，為不同場景提供定制化解決方案，其關鍵特性與優勢如下：

虹科PCAN Repeater中繼器

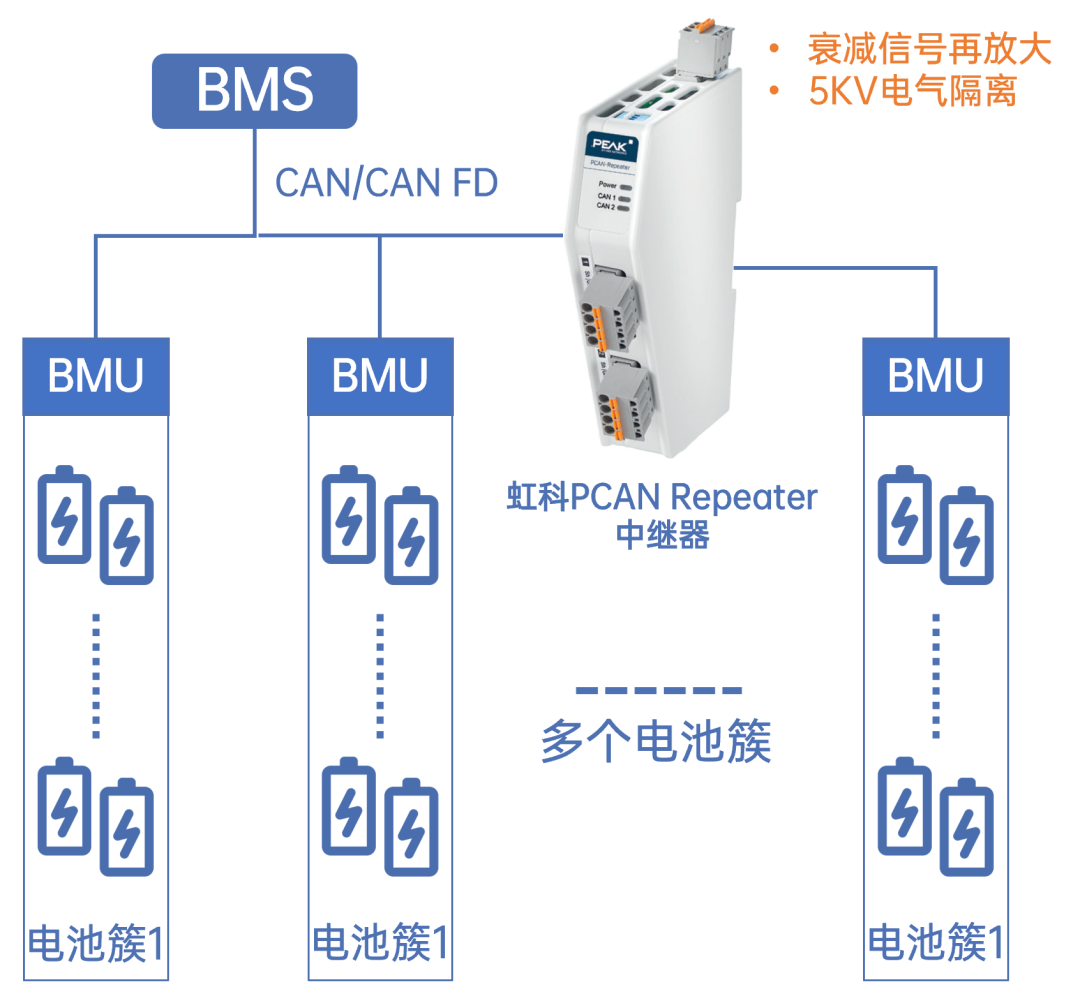

虹科PCAN Repeater中繼器應用架構圖

虹科PCAN Repeater中繼器的核心功能是對CAN/CAN FD總線上衰減的信號進行放大恢復，實現信號「刷新」，同時通過電氣隔離技術阻斷干擾源，從根本上解決信號衰減與電磁干擾問題。

虹科方案

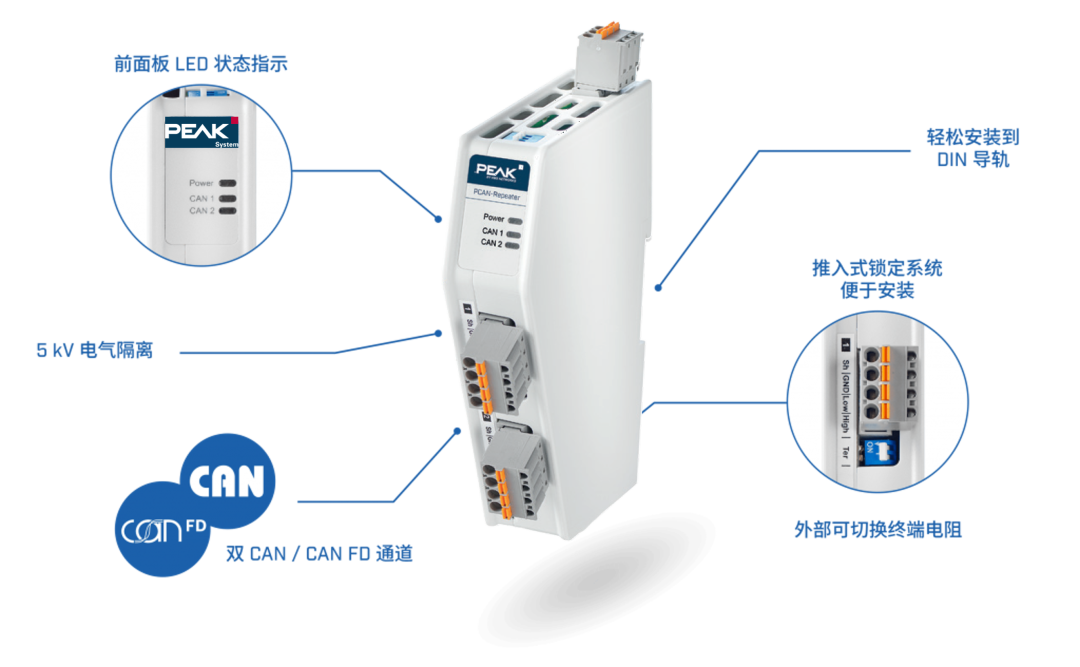

虹科PCAN Repeater中繼器

■ 靈活的CAN FD網絡設計：通過啟用擴展布局(存根線、星形和樹形拓撲)，幫助優化CAN/CAN FD網絡結構。

■ 快速透明的操作：對實時行為的影響最小，相當于較短的線路長度（約35m/175ns延遲），實現透明傳輸，兼容所有高層協議。

■ 增強網絡可靠性：通過電氣隔離CAN/CAN FD段和高達5kV DC的1分鐘電源，提高系統可靠性。這增強了對設備的保護，防止電壓峰值對電子設備造成損壞。

■ 集成總線終端電阻：每個CAN通道的集成總線終端電阻（120歐姆，可通過撥碼開關單獨切換）可防止線路末端的反射并確保最佳通信。

■ 強大的工業用途：專為工業環境而設計，支持標準DIN導軌安裝，并滿足對穩健性、溫度范圍和安全性的高要求。

■ 可拆卸的推入式連接器：具有可拆卸的推入式連接器，確保安裝和維護無憂，無需額外工具。

■ 支持CE認證合規性標識：本產品符合歐盟EMC指令2014/30/EU(電磁兼容性)的要求，并獲得CE標志。
