設備固件升級需拆回原廠、依賴 J-LINK 等仿真器燒錄?這一痛點可通過 IAP(In-Application Programming)升級方案徹底解決。本系列文章將以納芯微NSSine系列實時控制MCU/DSP芯片NS800RT5039為載體，通過《理論篇》與《實戰篇》的結構化講解，深度拆解“UART-Raw”協議下的IAP升級實現邏輯。內容覆蓋全流程關鍵環節：從固件分區設計(Bootload區+APP區)的基礎規劃，到UART模塊驅動開發、sct分散加載文件配置;從Jump跳轉核心操作的原理剖析，到內部Flash擦寫功能的代碼落地，全程配套清晰流程圖與可復用的代碼清單，既為工程師提供扎實的理論指導，也助力快速完成設備現場固件升級，真正告別“拆機返廠”的低效模式。

IAP技術原理：告別返廠燒錄的核心邏輯

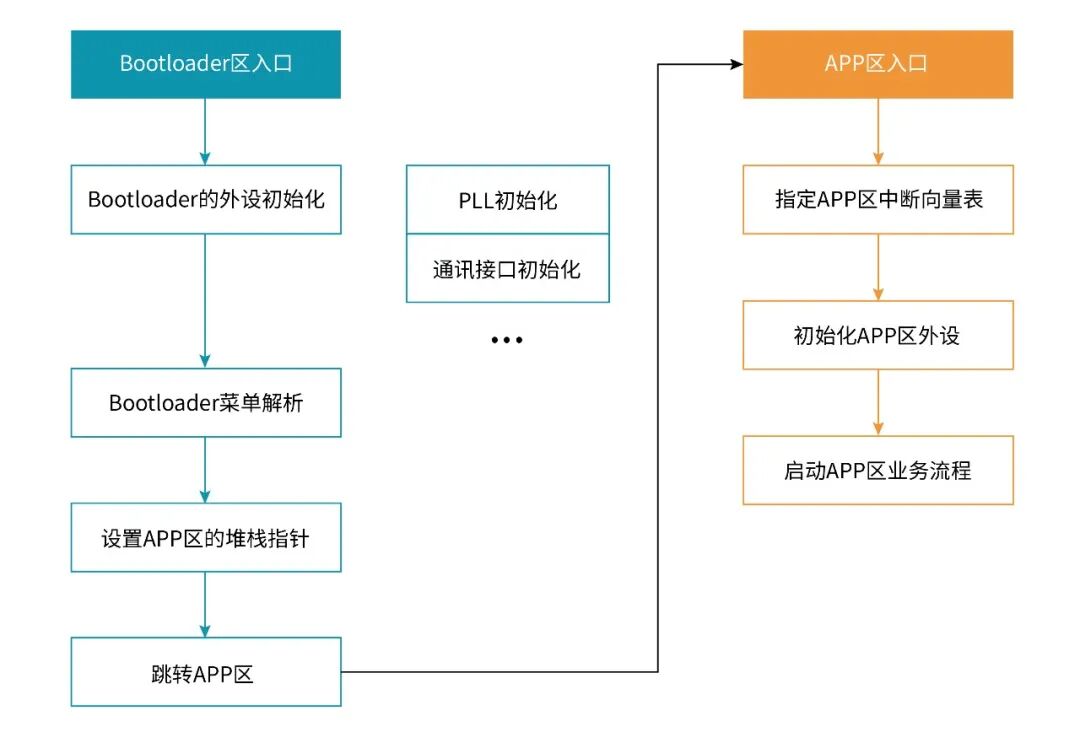

經典的 IAP 方案采用 Bootloader（引導程序）+ App（應用程序）的雙分區架構，Bootloader 負責燒錄固件、通訊等功能；App 是實際的應用業務程序，也就是被升級的對象。雙分區運行流程如下圖所示：

圖1 IAP方案流程

通常，帶主控芯片的設備出廠時，應用代碼會通過 J-LINK 等仿真器燒錄至主控芯片。傳統設備固件升級需將設備返廠，通過 J-LINK、CMSIS-DAP 等仿真器重新燒錄代碼，效率低、成本高。使用 IAP 技術可以在設備實際應用場景中通過通信接口即可實現固件更新，脫離燒錄工具。

核心概念介紹

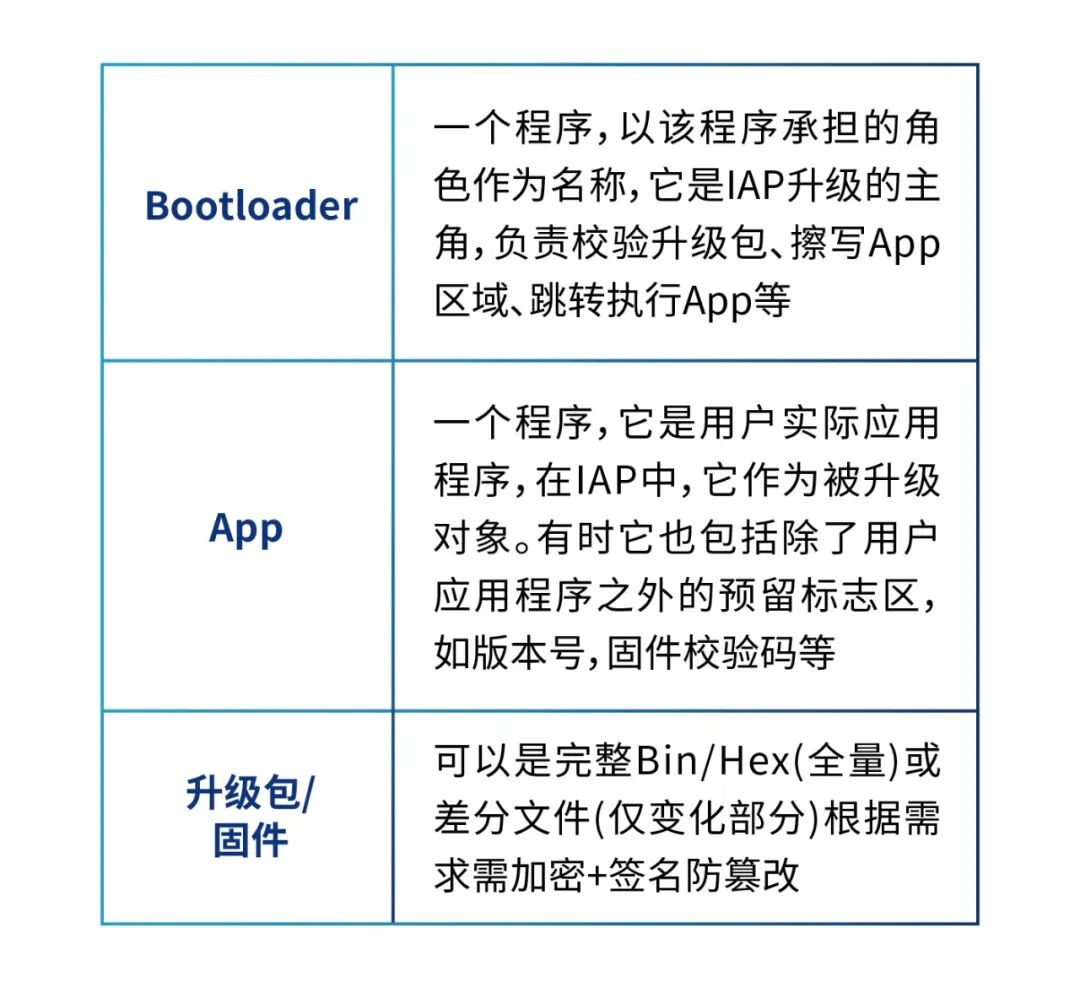

術語簡述

中斷向量表

NS800RT5039 內核基于 ARM 的 Cortex-M7，在 ARM 架構中，中斷向量表（Interrupt Vector Table）是非常重要的一個組成部分，它定義了處理器發生中斷時應該執行的中斷服務函數的具體地址。

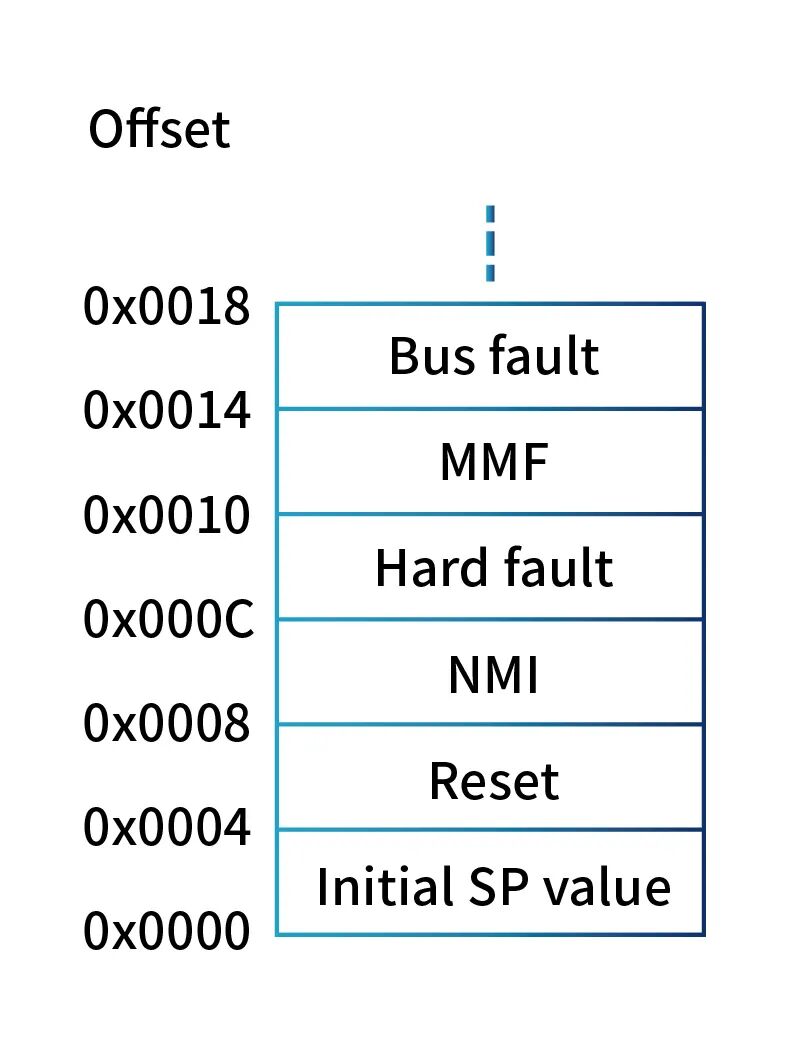

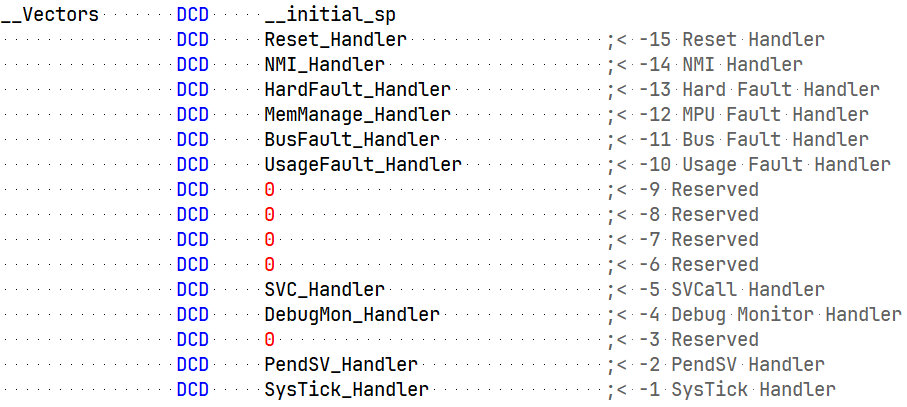

下方是中斷向量表的示意圖以及 NS800RT5039 中斷向量表的部分定義：

圖2 向量表結構

如上圖所示，向量表第一個元素是“__initial_sp”，這個元素定義了程序系統初始的棧（STACK） 指針，也就是棧頂指針（為什么叫棧頂， 根據 CPU 指令架構，其所定義的棧的生長方向?yàn)橄蛳律L(zhǎng)，即從高地址到低地址生長，默認初始化時，指針的位置處于棧的頂部，因此叫棧頂指針）。而第二個元素“Reset”對應中斷服務函數 Reset_Handler，這個元素定義的就是 Reset_Handler 函數的地址，該函數用作程序系統的入口函數。

向量表重定向

NS800RT5039 基于 Cortex-M7，支持向量表地址的重定向，也就是 SCB->VTOR 寄存器的功能，它可以指示向量表的地址，這個功能極大的方便了 IAP 的實現，從 BOOT 跳轉到 APP 時，通過修改這個寄存器，就能實現向量表的切換。對于 APP 而言， BOOT 跳轉之前 SCB->VTOR 指示的是 BOOT 的向量表，而非 APP 的向量表，所以必須在跳轉到 APP 時手動重新加載 VTOR，以確保在 APP 運行時 CPU 能夠正確響應到 APP 的中斷向量表。

需要注意的是： 對于 Cortex-M7 系列芯片，向量表地址有對齊要求，簡單而言，對齊數必須為 2 的整數冪，且不小于向量表總字節大小。舉個例子， NS800RT7P65x 有 16 個內部中斷， 227 個外部中斷，總大小為 243 x 4 =972 Bytes，那么向量表對齊數必須不小于 972，同時需要滿足為 2 的整數冪，所以210可作為它的對齊數，也就是 1024。

程序啟動的標準流

硬件初始化 (系統時鐘、外設、中斷)

加載棧頂?shù)刂返絊P寄存器，其位于中斷向量表的第一個元素

讀取 Reset 向量并跳轉

向量表重定向

進行方案設計：實踐前的關鍵決策

設計 Bootloader 與上位機的通訊協議， 為 Bootloader 開發數據傳輸功能

設計 Flash 燒錄算法，為 Bootloader 開發燒錄功能

確定如何從 Bootloader 區啟動，運行 Bootloader 代碼

確定如何從 App 區啟動

確定 Bootloader 區與 App 區的固件地址，以及運行時地址，確保不相干涉

開發上位機

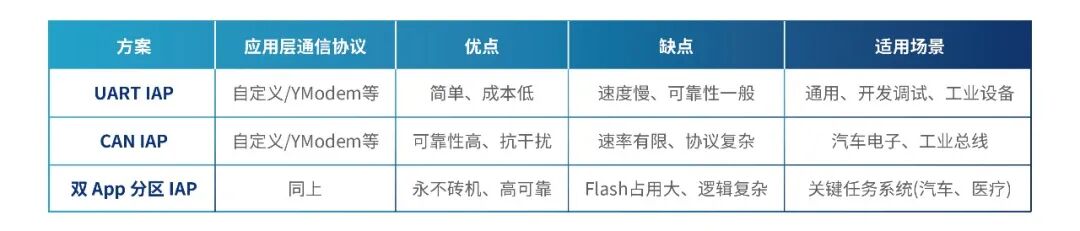

表1 常見IAP方案

在實際項目中，選擇哪種 IAP 方案取決于成本、性能、可靠性要求、物理環境和安全性需求的綜合權衡。對于大多數應用，UART 或 CAN IAP 是入門和通用的首選。

避坑要點：疑難雜癥如何處理

App 跳轉失敗，程序跑飛

檢查跳轉流程是否正確

檢查 Reset 函數（通常在啟動文件中）是否正確調用 SystemInit 函數，以及堆棧初始化函數（在MDK中是 __main() ）

檢查 Reset 向量最后一位是否是 1 （1 代表 Thumb 模式，0 代表 ARM 模式）

檢查在C語言代碼中是否在設置棧頂?shù)刂泛笠约疤D(zhuǎn)前的同一個函數中使用了局部變量。因?yàn)樵O(shè)置棧頂?shù)刂窌?huì)導致棧狀態改變，局部變量會成為未定義的非法數據

跳轉成功，但是后續調試出現 Hardfault

觸發 Hardfault 后，查出出錯地址，結合工程代碼分析非法操作：

觀察 Fault Reports 寄存器 （HFSR，CFSR、MMFAR、BFAR），尋找出錯信息

查看 SP 寄存器，讀取棧幀，獲取出錯前棧狀態

BootLoader 應用層通信協議校驗出錯

調試芯片通訊外設，是否有錯誤標志，如FIFO溢出、校驗失敗等

使用邏分或示波器獲取波形，排查上位機邏輯錯誤、排查硬件干擾、短路或接觸不良

檢查校驗算法，是否與上位機一致，排查算法邏輯

Flash 燒寫失敗或無效

Flash 操作前是否正確關閉了 I/DCache

Flash 寄存器解鎖操作是否正確

Flash 讀寫位寬和對齊是否符合要求

VDDIO 電源電壓是否穩定 (Flash 擦寫需要高壓注入)，PCB 電源濾波電容是否滿足要求

編譯 Flash 驅動時盡量不開啟代碼優化

其他注意事項

謹慎規劃固件地址，避免 Bootloader 和 App 相互干涉，如 Bootloader 固件過大，超出規劃區域?qū)е卤?App 固件誤改等

Flash 在擦寫時，不能同時對其進行讀操作，若 CPU 對正在進行擦寫的 Flash 有讀請求，會導致 CPU 處于 halt 狀態直到 Flash 響應請求

結論與建議

基于 NS800RT5039 的 IAP 實現，通過清晰的分區規劃與穩定的通信、跳轉與存儲機制，使設備固件升級從“返廠燒錄”轉變?yōu)椤艾F(xiàn)場完成”。該方案工程化程度高、代碼可復用性強，覆蓋了多數實際項目中容易踩坑的關鍵細節，適用于工業控制、消費電子等多類應用場景，可顯著降低維護成本并提升系統可用性。

如需獲取《NS800RT系列IAP實現原理及參考樣例》應用筆記 ，請聯系sales@novosns.com。更多產品信息、技術資料敬請?jiān)L問www.novosns.com。
