深入剖析MC100LVEL16:3.3V ECL差分接收器的卓越性能與應用指南

璟琰乀 ? 2026-02-09 10:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

深入剖析MC100LVEL16:3.3V ECL差分接收器的卓越性能與應用指南

在高速數字電路設計領域,差分接收器扮演著至關重要的角色。今天,我們就來詳細探討ON Semiconductor推出的MC100LVEL16——一款功能強大的3.3V ECL差分接收器,看看它究竟有哪些獨特之處,能為我們的設計帶來怎樣的便利和優勢。

文件下載:MC100LVEL16DTG.pdf

一、產品概述

MC100LVEL16是一款差分接收器,它在功能上等同于EL16設備,但采用了3.3V電源供電。與EL16相比,MC100LVEL16具有更寬的輸入高電壓共模范圍($V_{IHCMR}$),其輸出過渡時間和傳播延遲與EL16相當,非常適合與3.3V電源的高頻源進行接口連接。

當輸入處于開路狀態時,Q輸入將被下拉至VEE,Q輸入將被偏置到$V{CC} / 2$,這種情況下會迫使Q輸出為低電平。此外,該設備還具備一個內部生成的參考電壓源$V{BB}$,可用于單端輸入條件下作為開關參考電壓,也可對交流耦合輸入進行重新偏置。

二、產品特性

高速性能

  • 低傳播延遲:僅300ps的傳播延遲,確保了信號能夠快速準確地傳輸,滿足高速電路的需求。
  • 高帶寬輸出過渡:支持高帶寬的輸出過渡,能夠處理高頻信號,為高速數據傳輸提供保障。

寬工作電壓范圍

  • PECL模式:工作電壓范圍為$V{CC}=3.0V$ 至 3.8V,$V{EE}=0V$。
  • NECL模式:工作電壓范圍為$V{CC}=0V$,$V{EE}=-3.0V$ 至 -3.8V。這種寬電壓范圍的設計使得MC100LVEL16能夠適應不同的電源環境,提高了其通用性和靈活性。

內部電阻設計

在輸入引腳D上配備了內部下拉電阻,同時還具備上拉和下拉電阻,有助于穩定輸入信號,減少干擾和噪聲的影響。

環保特性

該設備采用無鉛、無鹵素/BFR的設計,符合RoHS標準,體現了環保理念,也滿足了現代電子設備對環保的要求。

默認輸出狀態

當輸入開路或處于$V_{EE}$電平時,Q輸出默認處于低電平狀態,這一特性為電路設計提供了一定的便利和可靠性。

三、引腳說明

PIN FUNCTION
D, D ECL數據輸入
Q, Q ECL數據輸出
$V_{BB}$ 參考電壓輸出
$V_{CC}$ 正電源
EE NC 無連接
EP (僅DFN8封裝)熱暴露焊盤,必須連接到足夠的熱傳導通道,可電氣連接到最負電源(GND)或保持浮空。

四、電氣特性

直流特性

MC100LVEL16在不同工作模式下具有特定的直流特性參數。在LVPECL模式($V{CC}=3.3V$,$V{EE}=0.0V$)和LVNECL模式($V{CC}=0.0V$,$V{EE}=-3.3V$)下,其電源電流、輸出高低電平電壓、輸入高低電平電壓等參數都有明確的規定。這些參數是我們?cè)陔娐吩O(shè)計中進行電源規劃、信號匹配和電平轉換的重要依據。

交流特性

交流特性方面,該接收器在不同溫度下的最大.toggle頻率可達1.75GHz,傳播延遲、占空比偏差、隨機時鐘抖動等參數也表現出色。例如,在 -40°C 至 85°C 的溫度范圍內,傳播延遲在150ps至450ps之間,能夠滿足大多數高速電路的時序要求。同時,輸入擺幅范圍為150mV至1000mV,輸出上升/下降時間在120ps至320ps之間,確保了信號的快速轉換和穩定傳輸。

五、最大額定值

在使用MC100LVEL16時,我們必須嚴格遵守其最大額定值,以避免設備損壞和性能下降。這些額定值包括電源電壓、輸入電壓、輸出電流、工作溫度范圍、存儲溫度范圍、熱阻等。例如,PECL模式下電源電壓$V{CC}$的范圍為 -8V至0V($V{EE}=0V$),NECL模式下$V{EE}$的范圍為 -8V至0V($V{CC}=0V$),輸出連續電流最大為100mA,脈沖電流最大為50mA。超過這些額定值,可能會導致設備永久性損壞,影響電路的可靠性和穩定性。

六、訂購信息

MC100LVEL16提供了多種封裝選擇,包括SO - 8、TSSOP - 8和DFN8等,每種封裝都有不同的包裝數量和形式,如每導軌98個單元、2500個卷帶式包裝、1000個卷帶式包裝等。我們可以根據實際設計需求和生產規模選擇合適的封裝和包裝形式。

七、應用注意事項

$V_{BB}$引腳的使用

$V{BB}$引腳是內部生成的參考電壓源,在使用時需要注意:當用于單端輸入條件時,將未使用的差分輸入連接到$V{BB}$作為開關參考電壓;也可用于對交流耦合輸入進行重新偏置。使用時,需通過0.01μF電容對$V{BB}$和$V{CC}$進行去耦,并將電流源或吸收電流限制在0.5mA以內。若不使用該引腳,則應使其浮空。

輸出端的負載匹配

為了確保信號的正常傳輸和穩定輸出,輸出端需要進行適當?shù)呢?fù)載匹配。通常,輸出端通過50Ω電阻連接到$V_{CC}-2V$,這樣可以減少信號反射,提高信號質量。

熱管理

由于該設備在工作過程中會產生一定的熱量,因此需要進行有效的熱管理。特別是在高溫環境或高負載情況下,要確保設備的工作溫度在規定范圍內。不同封裝的熱阻不同,例如SO - 8封裝在0LFPM(無氣流)時的熱阻為190°C/W,在500LFPM(有氣流)時為130°C/W。我們可以根據實際情況選擇合適的散熱措施,如散熱片、風扇等。

總結

MC100LVEL16作為一款高性能的3.3V ECL差分接收器,憑借其高速性能、寬工作電壓范圍、出色的電氣特性和豐富的封裝選擇,在高速數字電路設計中具有廣泛的應用前景。然而,在使用過程中,我們需要充分了解其特性和注意事項,合理進行電路設計和布局,以確保設備能夠發揮最佳性能,為我們的設計帶來可靠的信號處理和傳輸解決方案。

各位電子工程師們,在你們的設計中是否有使用過類似的差分接收器呢?在實際應用中又遇到過哪些問題和挑戰呢?歡迎在評論區分享你們的經驗和見解。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
收藏 人收藏
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

    評論

    相關推薦
    熱點推薦

    MC100LVEL40 相位 - 頻率檢測 ECL 3.3 V / 5.0 V.

    電子發燒友網為你提供()MC100LVEL40相關產品參數、數據手冊,更有MC100LVEL40的引腳圖、接線圖、封裝手冊、中文資料、英文資料,MC100LVEL40真值表,MC100LVEL
    發表于 04-18 22:13
    <b class='flag-5'>MC100LVEL</b>40 相位 - 頻率檢測<b class='flag-5'>器</b> <b class='flag-5'>差</b><b class='flag-5'>分</b> <b class='flag-5'>ECL</b> <b class='flag-5'>3.3</b> <b class='flag-5'>V</b> / 5.0 <b class='flag-5'>V</b>.

    MC100LVEL34 3.3 V ECL÷·2 ÷·4 ÷·8分頻器

    電子發燒友網為你提供()MC100LVEL34相關產品參數、數據手冊,更有MC100LVEL34的引腳圖、接線圖、封裝手冊、中文資料、英文資料,MC100LVEL34真值表,MC100LVEL
    發表于 04-18 22:13
    <b class='flag-5'>MC100LVEL</b>34 <b class='flag-5'>3.3</b> <b class='flag-5'>V</b> <b class='flag-5'>ECL</b>÷·2 ÷·4 ÷·8<b class='flag-5'>分頻器</b>

    MC100LVEL33 3.3 V ECL÷·4分頻器

    電子發燒友網為你提供()MC100LVEL33相關產品參數、數據手冊,更有MC100LVEL33的引腳圖、接線圖、封裝手冊、中文資料、英文資料,MC100LVEL33真值表,MC100LVEL
    發表于 04-18 22:13
    <b class='flag-5'>MC100LVEL</b>33 <b class='flag-5'>3.3</b> <b class='flag-5'>V</b> <b class='flag-5'>ECL</b>÷·4<b class='flag-5'>分頻器</b>

    MC100LVEL32 3.3 V ECL÷2分頻器

    電子發燒友網為你提供()MC100LVEL32相關產品參數、數據手冊,更有MC100LVEL32的引腳圖、接線圖、封裝手冊、中文資料、英文資料,MC100LVEL32真值表,MC100LVEL
    發表于 04-18 22:13
    <b class='flag-5'>MC100LVEL</b>32 <b class='flag-5'>3.3</b> <b class='flag-5'>V</b> <b class='flag-5'>ECL</b>÷2<b class='flag-5'>分頻器</b>

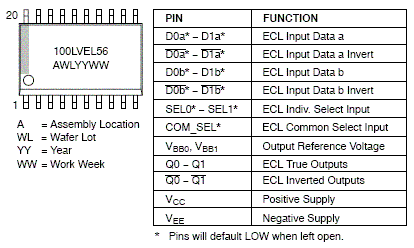

    MC100LVEL56 多路復用器 2:1ECL 3.3 V
