無論是Wi-Fi、藍牙還是LoRa應用，PCB貼片天線都扮演著重要角色。本文面向無射頻背景的開發者，以通俗易懂的方式介紹貼片天線的基本原理，并通過具體案例引導讀者完成從仿真建模到實物調試的全過程。

一、必知的天線常識

在正式介紹AirANT1564天線之前，先說幾個跟天線相關的大白話常識。

1.1 貼片天線性能

PCB貼片天線的性能表現，不只是跟自身的尺寸和設計有關，跟PCB大板的尺寸也息息相關。所以，不同尺寸的PCB大板需要使用不同的PCB貼片天線。

1.2 天線頻率范圍

4G天線需要覆蓋的頻率范圍是：700M-960MHZ/1710M-3800MHZ

與移動/電信/聯通三大運營商的4G頻段的對應關系是：

低頻段(<1GHz):B5(850MHz)；B8(900MHz)；

中頻段(1GHz～3GHz):B1(2100MHz)；B3(1800MHz)；B34(1900MHz)；B39(1880-1920MHz)；

高頻段(>3GHz):B38(2570-2620MHz)；B40(2300-2400MHz)；B41(2496-2690MHz)；

簡單補充說明如下：

頻段劃分依據：低頻段通常指1GHz以下，覆蓋范圍廣、穿透性強；中頻段為1-3GHz，兼顧覆蓋與容量；高頻段超過3GHz，帶寬更大但覆蓋較弱。

實際應用：B5/B8多用于農村及深度覆蓋；B1/B3/B34/B39承擔城市廣覆蓋和容量；B38/B40/B41則常用于高密度區域或室內補充覆蓋。

1.3 外殼對天線的影響

PCB貼片天線，即便在板子上表現再好，一旦放到塑料外殼內，其指標也可能受到影響（不同材質的外殼介電常數不一樣，會改變電磁場分布，導致天線的諧振頻率發生變化），只能在方便和性能之間取得一個相對的平衡。

如果你使用的是金屬外殼，那么你只有一個選擇——使用外置天線。

二、AirANT1564天線特性

AirANT1564是定制款PCB貼片天線，適用于尺寸較小的PCB大板。

頻率范圍：700M-960MHZ/1710M-3800MHZ，可以覆蓋國內全部的4G頻段。

外形尺寸：14.5*5.6*4.3mm，為小型化設計提供了可能。

以下是比較理想狀態下的無源測試數據，請參考：

PCB大板，72*52*1.6mm；

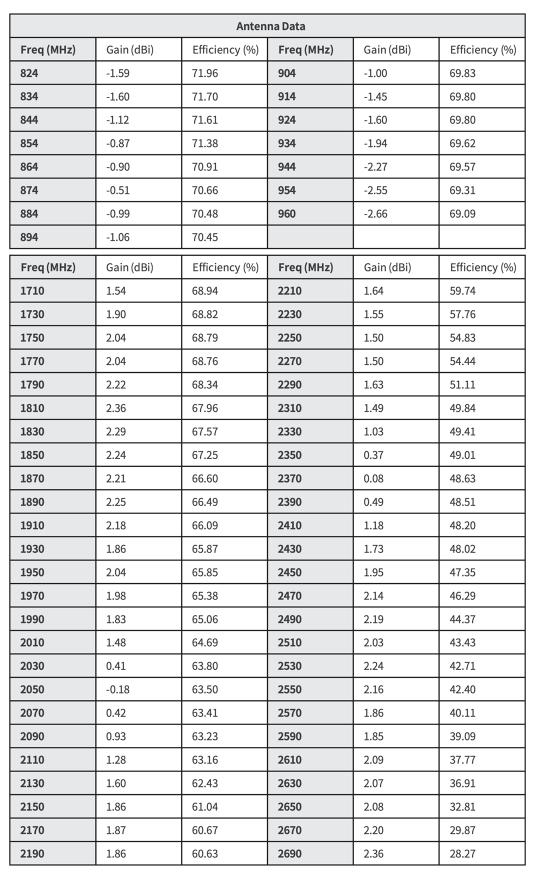

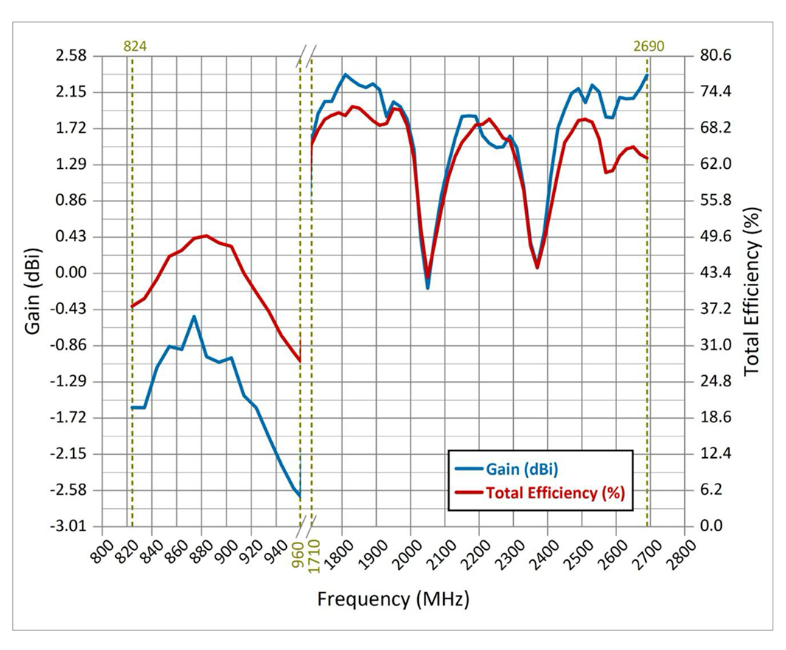

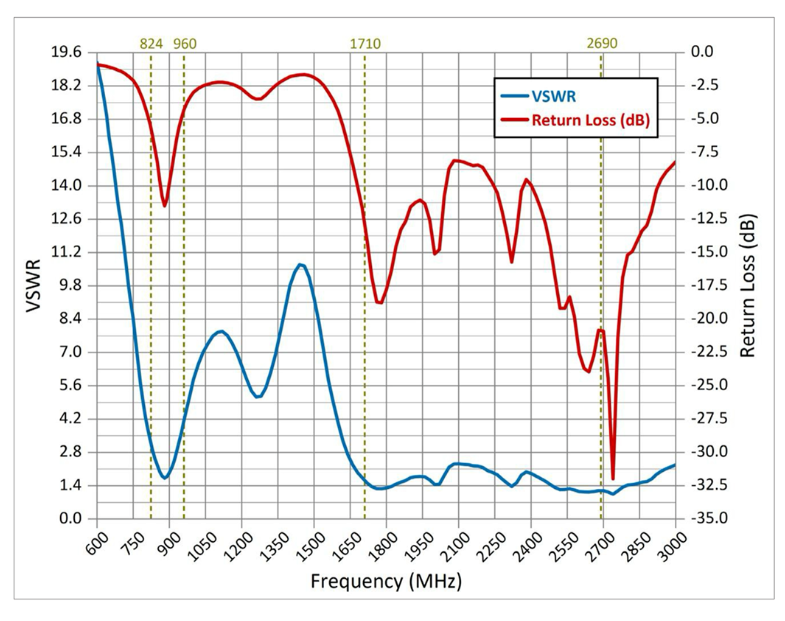

駐波比VSWR、效率Efficency、增益Gain如下：

三、AirANT1564天線參考設計

為了盡可能的降低PCB貼片天線的使用難度，我們?cè)O(shè)計了三種典型的PCB封裝，以方便大家的PCB布局和走線。

▼ AirANT1564_A封裝 ▼

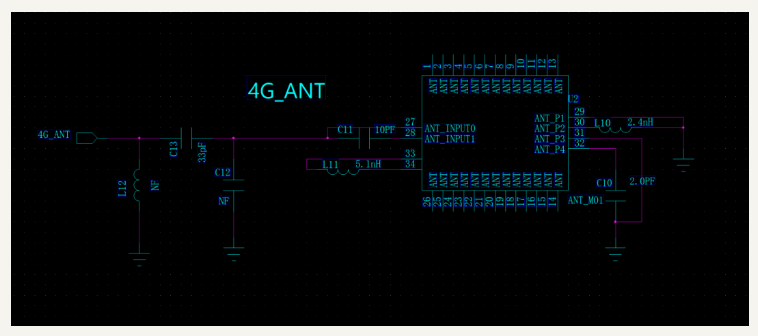

1）原理圖：

2）PCB封裝：

3）應用場景一：

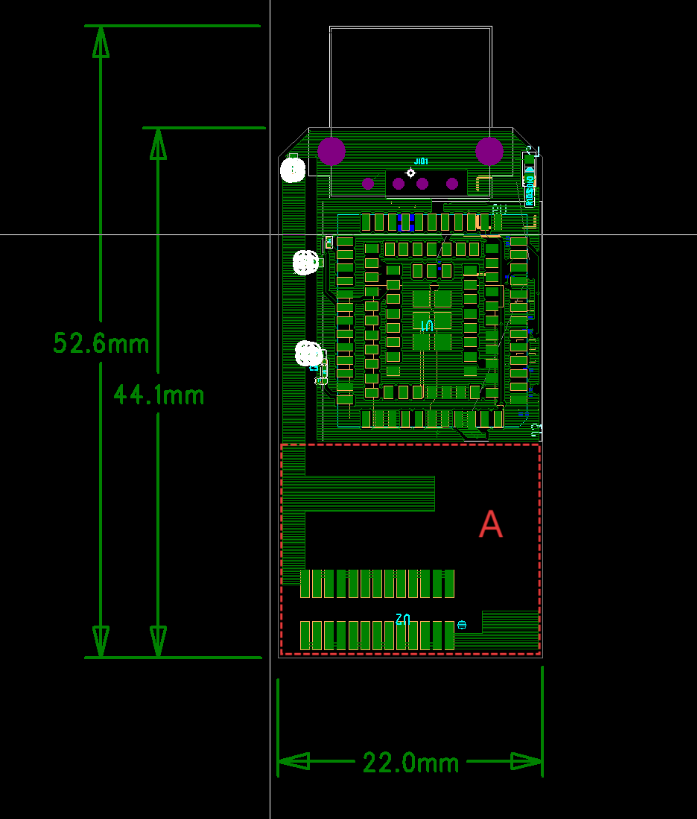

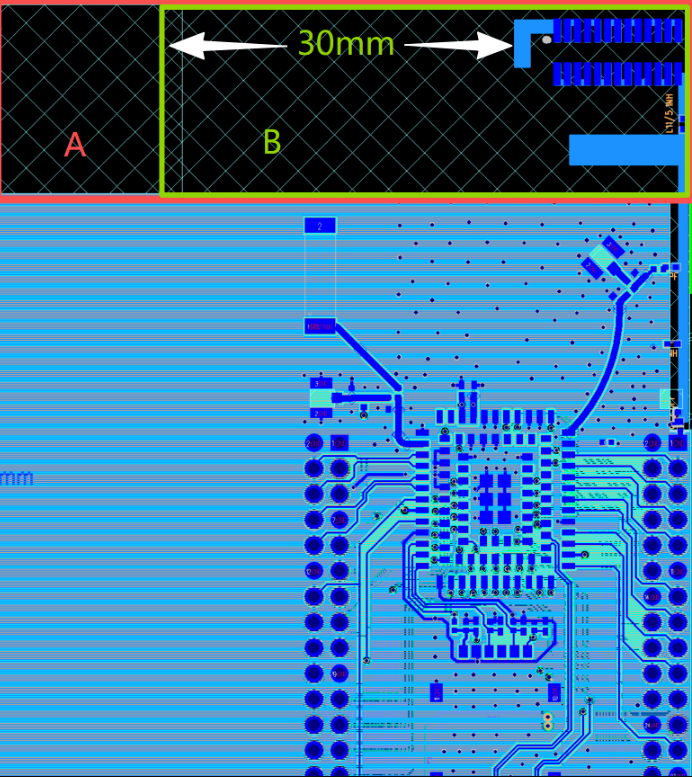

適用于細長的板子，可以配合最小寬度20mm左右的板子使用(A凈空區域面積為22mm*18mm，如虛線所示)，比如定位器或者USB上網卡小板，見下圖：

4）應用場景二：

適用于天線放在板子拐角，需要的凈空區大小為50*18mm；當板子實際寬度大于天線封裝凈空區的長度要求(50mm，圖中的B區域)時，則推薦將天線凈空區擴大為放置天線側PCB大板的實際長度，如下圖中的A+B區域；

如果板子實際寬度雖然大于天線封裝凈空區的長度要求(50mm，圖中的B區域)，不建議但可以在不得不的情況下將系統所需的元器件放在A區域，但至少要保證B區域的凈空。

▼ AirANT1564_B封裝 ▼

此封裝主要用在天線和模塊布局靠近板邊的位置。

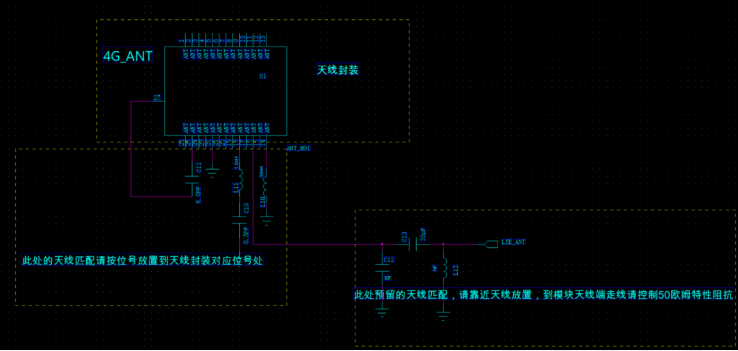

1）原理圖：

2）PCB封裝：

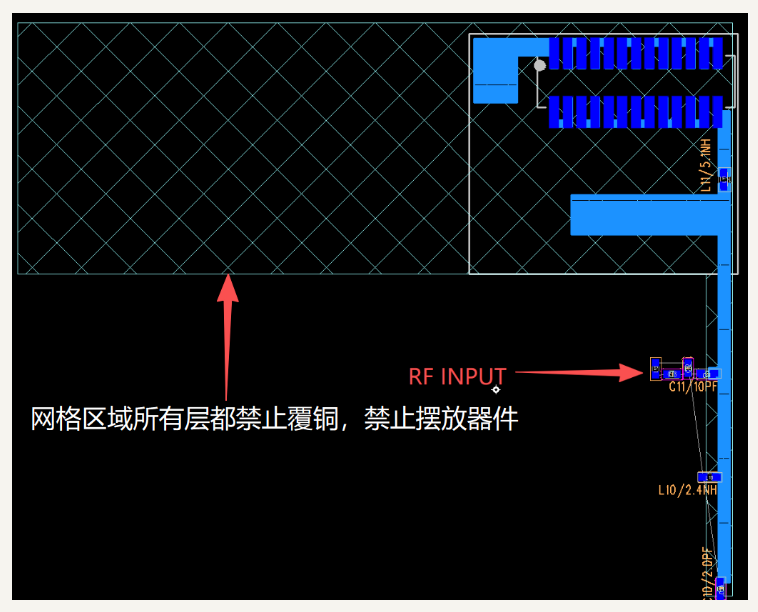

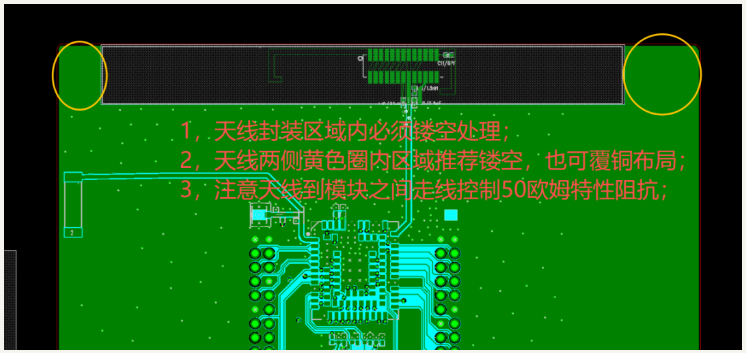

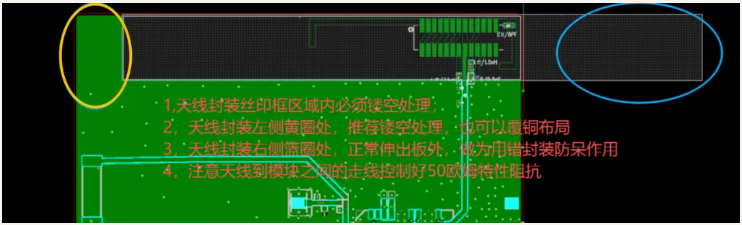

3）PCB天線區域示意圖：

▼ AirANT1564_C封裝 ▼

此封裝應用于板子尺寸比較大，天線需要靠中間位置放置的情況。

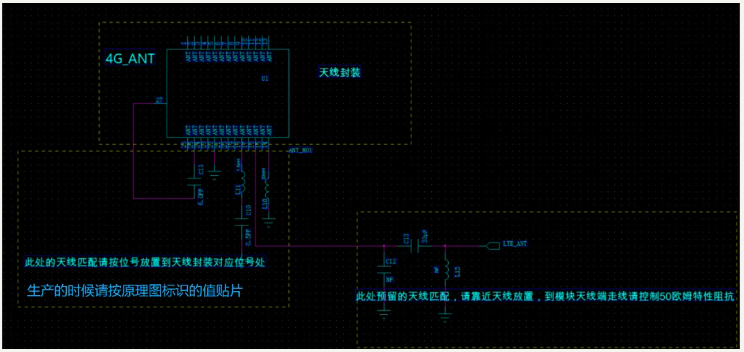

1）原理圖：

2）PCB封裝：

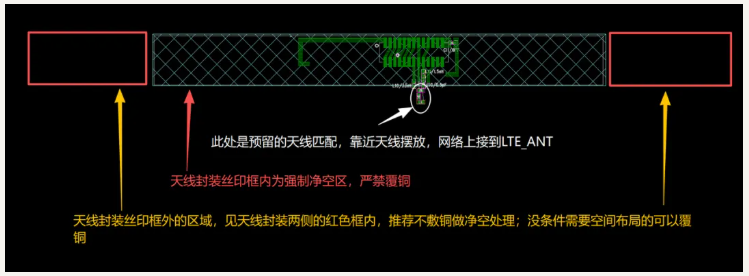

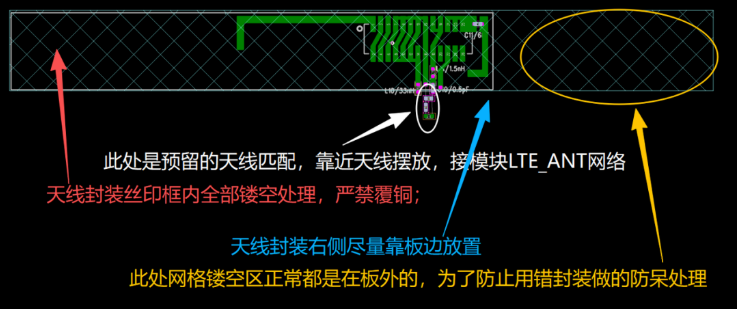

3）PCB天線區域示意圖：
