摘要

在全球“雙碳”目標加速推進的背景下，光伏、風電等分布式可再生能源大規模接入電網，其波動性與間歇性對系統安全穩定運行帶來挑戰。微電網作為實現分布式能源高效利用、提升局部供電可靠性的關鍵技術載體，正受到廣泛關注。它不僅支持能源就地消納、削峰填谷與碳排優化，更依賴其核心——微電網能量管理系統實現智能化、經濟化運行。本文從微電網的基本構成出發，系統梳理其典型應用場景，并解析如何賦能高效協同調度。

一、微電網技術：從概念到系統架構

1. 定義與基本構成

微電網是由分布式電源、儲能裝置、用電負荷、監控保護設備及能量管理系統組成的，能夠?qū)崿F(xiàn)自我控制、保護和管理的小型發配用電系統，具備并網運行與離網自治兩種模式，可在主網故障時切換至“孤島運行”，保障關鍵負荷持續供電。

核心要素包括：

源：屋頂光伏、小型風電、柴油發電機等；

儲：鋰電池、鉛酸電池、超級電容等；

荷：工業產線、商業照明、數據中心、充電樁等；

控：本地控制器、邊緣網關、通信模塊等。

2.運行模式：靈活模式切換

并網模式：與主電網連接，進行功率雙向交換。在此模式下，微電網優先消納內部綠色電力，余電可上網，缺電則從主網補充，并可參與電網的需求響應等服務。

孤島模式：當檢測到主網故障或電能質量惡化時，快速（毫秒級）斷開連接，依靠內部電源和儲能獨立運行，保障關鍵負荷持續供電。

無縫切換技術：依賴于對電壓、頻率的快速檢測以及預同步控制算法，確保敏感負荷供電不中斷。

3.拓?fù)浣Y(jié)構演化

交流微電網：技術最成熟，與現有配網兼容性好。

直流微電網：適用于數據中心、充電站等直流負荷密集場景，減少AC/DC轉換損耗，效率提升約5-10%。

交直流混合微電網：結合兩者優勢，結構靈活，但協調控制復雜度最高。

二、典型應用場景解析

1. 工業園區：綠電替代與需量管理

高耗能企業面臨高昂的需量電費。通過“光伏+儲能+EMS”系統，白天自發自用，高峰時段儲能放電，有效抑制最大需量，降低綜合用電成本10%~25%，同時提升綠電消納比例。

2. 商業建筑：光儲充一體化與削峰填谷

寫字樓、商超等存在“雙峰”負荷特征，疊加充電樁加劇配電壓力。微電網通過儲能削峰、智能調控充電功率，緩解變壓器過載，避免擴容投資，并可參與需求響應獲取額外收益。

3. 偏遠地區/海島：離網供電保障

在無電網覆蓋區域，傳統柴油發電成本高、污染大。風光柴儲多能互補微電網配合EMS，可將柴油消耗降低50%以上，供電可用率超99%，顯著提升能源可持續性。

4. 數據中心：直流微電網高可靠供電

直流微電網直接連接光伏、儲能與IT負載，省去多次AC/DC轉換，系統效率提升3%~5%。配合高速EMS，實現毫秒級無縫切換，保障99.999%可用性，同時降低PUE與運維成本。

5. 新能源電站：風光儲聯合平滑并網

針對風電、光伏出力波動導致的限電問題，配置儲能并部署EMS，可平滑輸出曲線、跟蹤調度計劃、提供調頻支撐，提升并網友好性，減少棄風棄光。

三、微電網能量管理系統架構與功能

微電網能量管理系統通過在“源、網、荷、儲、充”關鍵節點部署智能終端，實現全要素感知、協同優化與閉環控制。

1.系統架構：三層協同

云平臺層：基于MQTT協議實現數據交互，對接電網調度，支持安全分區與認證；

網絡通信層：以ANet智能網關為核心，構建“云-邊-端”通信體系，集成視頻與環境監測；

終端設備層：覆蓋光伏、風電、儲能、充電樁、柴油機等，配備智能測控與保護裝置。

2.核心功能模塊

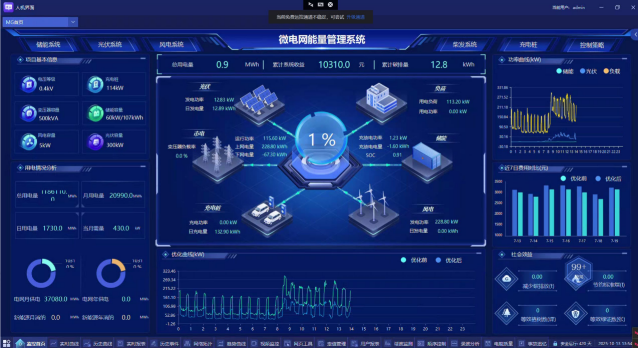

2.1全景監控：實時展示市電、光伏、儲能、負荷、收益、天氣及碳排數據；

首頁

2.2效能分析：對光伏/風電系統進行發電量、收益、年利用小時數、低效識別等評估；

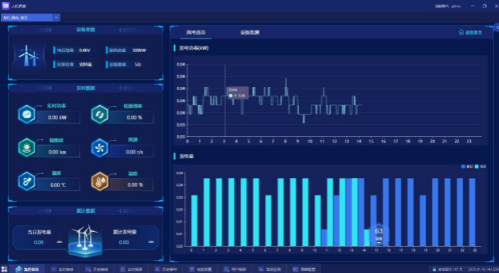

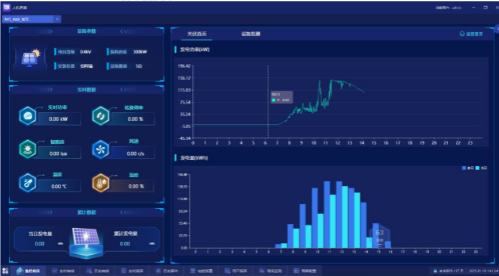

光伏監控 風電監控

2.3設備管理：儲能/PCS/BMS/柴油機/充電樁狀態監測與故障告警；

儲能監控 PCS/BMS監控 柴發監控 充電樁監控

2.4電能質量監測：穩態（諧波、閃變、不平衡）與暫態（電壓暫降、中斷、瞬變）事件錄波分析；

2.5功率預測：融合氣象預報與歷史數據，采用LSTM/BP神經網絡，實現15分鐘級超短期（4h，精度>90%）與短期（72h，精度>80%）光伏預測；

2.6優化調度：基于負荷與發電預測，結合分時電價與儲能約束，構建多目標優化函數，動態生成經濟高效的充放電策略；

2.7本地控制：運維人員可通過現場SCADA界面直接配置SOC限值、功率曲線、需量上限、防逆流閾值等參數，無需外網依賴，保障高實時性與系統自主性。

3.運行模式支持

峰谷套利、計劃曲線跟蹤、需量控制、防逆流、新能源最大化消納；

并/離網自動切換：由EMS協調PCS與STS，按預設邏輯完成模式轉換，并在離網時基于SOC實施功率限值保護。

不含靜態轉換開關STS 含有靜態轉換開關STS

四、案例實踐：工商業光伏防逆流項目

1.項目概況

裝機容量：800kWp，16臺50kW逆變器，3個并網點（250kW+250kW+300kW）；

運營模式：“自發自用，余電不上網”，需嚴格防逆流。

2.技術方案

采用“剛性控制 + 柔性調節”雙保險策略：

剛性層：防逆流保護裝置+快速斷路器，實現物理隔離；

柔性層：Acrel-2000MG EMS平臺動態調節逆變器輸出功率，最大化自用率。

3.系統部署

邊緣側：2臺ANet-1E2S1 + 1套ANet-2E4SM網關，覆蓋3并網點；

平臺側：DELL T150服務器 + Acrel-2000MG軟件。

4.實施成效

合規性：徹底杜絕余電上網風險；

經濟性：發電利用率提升15%以上；

擴展性：預留儲能與充電樁接口，支持未來升級。

5.推廣價值

適用于高電價園區光伏、并網容量受限場景、需參與需求響應的光儲系統。

五、面臨的挑戰與未來演進

1.當前核心挑戰

技術復雜度高：多能流耦合、電力電子設備高滲透引發的穩定性（如寬頻振蕩）問題。

標準與互操作性：設備接口協議碎片化，系統集成成本高。

商業模式與政策：儲能價值變現渠道不暢，“隔墻售電”等機制尚在探索。

網絡安全：工控系統互聯帶來的新型攻擊面。

2. 未來發展趨勢

向虛擬電廠（VPP）演進：從“自給自足”走向“主動參與”，聚合資源參與電力市場交易。

AI深度賦能：利用數字孿生進行仿真推演，應用強化學習（RL）自主優化控制策略。

車網互動：電動汽車作為移動儲能單元，深度參與微電網調度。

區塊鏈與分布式交易：支持點對點（P2P）的綠色電力交易，實現產消者模式。

六、總結

微電網正從示范走向規模化應用，其價值不僅在于提升供電可靠性，更在于通過MG-EMS實現能源流、信息流、價值流的深度融合，構建高效、低碳、經濟的新型能源生態。

對技術開發者而言，微電網是邊緣計算、物聯網、優化算法、數字孿生、區塊鏈等前沿技術的重要落地場景。隨著政策完善與成本下降，微電網將在新型電力系統建設中扮演愈發關鍵的角色。
