本文主要講述電子束曝光技術。

在前面的文章中介紹了接觸式/接近式曝光和無掩膜激光直寫技術，下面介紹電子束曝光技術。

工作原理、特點及組成

電子束曝光（e-beam lithography，EBL）作為一種超高分辨率微納加工技術，在半導體器件、光子學元件、納米材料制備等領域發揮著不可替代的作用。該技術核心是依托高速電子束的精準聚焦與軌跡控制，直接在目標基材表面完成圖案的繪制與曝光，無需依賴傳統光刻掩模版，兼具精度與靈活適配性雙重優勢。

電子束曝光的完整工作流程可拆解為五個核心環節，各環節緊密銜接以保障加工精度與圖案質量：

電子束生成：EBL設備通過電子源發射高速電子束，目前主流電子源包括熱陰極電子槍與場致發射電子槍兩大類，電子源的發射穩定性與能量輸出等級直接決定后續曝光效果。

能量加速處理：從電子源射出的電子束，需經過恒定加速電壓的作用獲得足夠動能，確保電子束具備適配光刻需求的穿透力，為后續精準聚焦奠定基礎。

束斑聚焦調控：借助磁場或電場聚焦裝置對電子束進行精細化聚焦，將電子束壓縮為細小且能量集中的束斑。該聚焦裝置多采用電磁透鏡，通過調節透鏡導線中的電流或電勢，可靈活控制電子束的聚焦精度與束斑尺寸。

掃描軌跡控制：通過電子束控制系統引導聚焦后的電子束投射至目標材料表面，通常采用電磁偏轉系統驅動電子束在水平與垂直方向進行高速掃描，實現對基材表面的全區域覆蓋式檢測與曝光。

精準曝光繪制：基于預設圖案參數，通過電子束控制系統與計算機的協同作用，精準調控電子束的投射位置與能量強度，在目標材料表面完成圖案的逐點繪制與曝光成型。

電子束曝光技術憑借其獨特的工作機制，具備以下四大核心優勢，使其在高精度微納加工領域占據核心地位：

超高分辨率性能：可實現亞納米級別的加工分辨率，能夠精準復刻微小特征與精細結構，完全滿足高精度器件、高密度集成電路等對尺寸精度的嚴苛要求，分辨率表現遠超傳統光學光刻技術。

加工靈活性突出：無需制備傳統光刻所需的專用掩模版，可直接通過電子束寫入方式制備各類復雜圖案與異形結構，圖案設計的調整與修改無需額外成本，極大縮短了研發與樣品制備周期。

模式切換便捷高效：相較于傳統光刻技術，僅需調整電子束的控制參數與曝光劑量，即可快速切換不同的加工模式，操作流程簡化，在科研研發、快速原型制作等場景中具備顯著優勢。

雙場景適配能力：可同時滿足樣品直接曝光與掩模版制備曝光兩大核心需求，適配不同加工場景的應用訴求：

① 樣品直接曝光：將電子束精準投射至待加工樣品表面，通過調控電子束的位置與能量強度，在樣品表面直接制造所需圖案與功能結構，廣泛應用于微納器件加工、納米結構構筑、微通道制備等領域，典型應用包括納米線、納米點陣的成型加工。

② 掩模版制備曝光：可用于光刻掩模版的高精度制備，將電子束照射至透明或半透明掩?；谋砻?，通過精準曝光形成預設圖案的掩模版，為半導體器件、集成電路的批量生產提供核心支撐。

電子束曝光技術具備顯著優勢，但在實際工業化應用中仍面臨諸多挑戰，主要集中在以下四個方面：

生產效率偏低：采用電子束逐點擊打式加工模式，單次加工區域有限，完整樣品的制備需經過多次掃描與曝光流程，整體加工速度較慢，難以適配大規模批量生產的需求。

設備成本高昂：EBL設備集成了高精度電子源、電子光學系統、精準控制系統等核心部件，核心器件的加工精度與性能要求極高，導致設備的制造成本與后期維護成本顯著高于傳統光刻設備，限制了其商業化大規模推廣應用。

材料適配性受限：高能量電子束照射易對部分材料產生熱效應，可能導致材料出現熔化、蒸發、結構破損等問題，因此材料選型需重點考量抗電子束損傷能力、耐熱性等指標，部分特殊功能材料難以適配該加工技術。

對準精度要求嚴苛：受超高分辨率加工特性影響，EBL技術對圖案定位精度與層間對準精度的要求極高，微小的對準偏差即可能導致器件功能失效，需依賴高精度對準系統與穩定的控制技術，才能確保對準誤差處于允許范圍。

分辨率、對準等技術參數

電子束曝光技術的分辨率主要由電子束能量等級、電子光學系統性能、圖案繪制控制精度三大核心因素決定，常規情況下可實現亞納米級別的加工分辨率，部分先進設備甚至可實現更小的特征尺寸加工，能夠滿足極細微結構器件的制造需求。

對準精度是影響圖案位置準確性與層間貼合一致性的關鍵技術指標，主要涵蓋樣品定位對準、層間圖案對準、曝光時間協同控制等核心環節。EBL設備通常配備高精度樣品對準模塊與層間對準系統，通過實時位置檢測與動態調節，確保不同層次圖案的位置偏差與對齊誤差控制在允許范圍內，保障器件的功能穩定性。

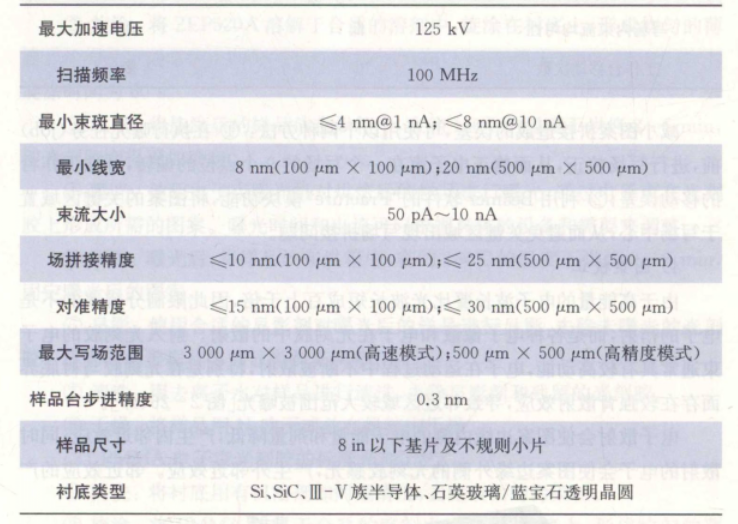

除分辨率與對準精度外，電子束曝光機的核心技術參數還包括最大加速電壓、最小束斑直徑、束流穩定性、圖案拼接精度、寫場尺寸等，這些參數共同決定了設備的加工能力與適用場景。以日本伊領科思（Elionix）生產的ELS-F125型電子束曝光機為例，其核心技術指標如下表所示，可充分滿足中高端微納加工場景的精度與效率需求。

圖案拼接

電子束曝光可在計算機的精準控制下直接生成預設圖案，但由于電子束偏轉場（業內統稱“寫場”）的尺寸存在物理限制，實際加工中超過單寫場尺寸的圖案，需通過多個寫場拼接的方式完成整體曝光，拼接精度直接影響最終圖案的完整性與功能有效性。

圖案拼接的核心操作邏輯如下：當曝光圖案尺寸未超出單個寫場范圍時，無需移動樣品臺，僅通過電磁透鏡調節電子束的偏轉角度，即可完成整個圖案的曝光作業；當圖案尺寸超過預設寫場尺寸時，電子束完成單個寫場的掃描曝光后，樣品臺將按照預設程序依次移動至下一個寫場位置，逐步完成全圖案的曝光，此過程中需重點解決寫場銜接處的拼接誤差問題。

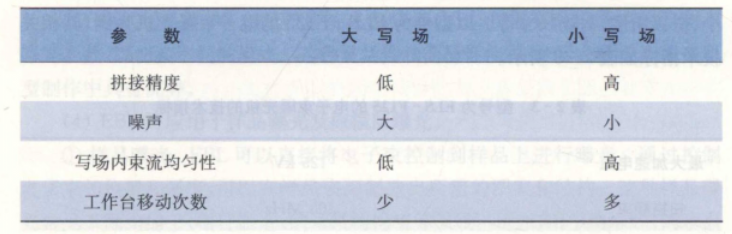

為保障拼接精度，實際加工中應盡量將曝光圖案布置在同一寫場內；對于尺寸超出單寫場的圖案，需規避圖案關鍵功能區域處于寫場邊界，防止邊界拼接誤差影響圖案的功能完整性。通常情況下，寫場尺寸與加工效率、拼接精度存在負相關關系：寫場尺寸越大，樣品臺移動次數與拼接次數越少，曝光效率越高，但拼接精度會降低，同時寫場內束流均勻性與噪聲控制難度會增加，具體關聯特性如下表所示。

針對圖案拼接誤差問題，行業內主流采用以下兩種優化方案減小誤差影響：

① 前置寫場校正：在執行正式曝光任務前，對電子束進行寫場校正操作，通過修正電子束在單個寫場9個關鍵點位的偏轉參數，補償樣品臺移動過程中產生的機械定位誤差，提升多寫場拼接的基準一致性。

② 圖案布局優化：借助Beamer軟件的“Fracture”模塊功能，將圖案的關鍵功能區域（如精細結構、電路核心區域）置于寫場中心位置，避免關鍵區域跨越寫場邊界，從布局設計層面規避拼接誤差對圖案功能的影響。

圖案校正

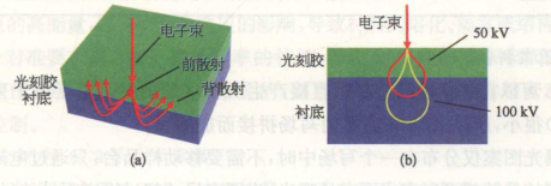

高能量電子的波長較光波波長縮短成百上千倍，因此電子束曝光的分辨率限制因素并非電子衍射效應，而是電子像散現象與電子在光刻膠中的散射效應。射入光刻膠的電子束具備較高動能，在傳播過程中會與光刻膠分子發生頻繁散射，尤其在光刻膠與襯底的界面處，會產生強烈的背散射效應，導致圖案鄰近區域的光刻膠被意外曝光（圖1a為電子散射效應示意圖）。

電子散射效應會引發兩類鄰近效應，均會嚴重影響曝光圖案的質量：一是內鄰近效應，即散射電子導致圖案邊緣內側的電子能量與曝光劑量降低，造成邊緣內側光刻膠欠曝光；二是外鄰近效應，即散射電子照射至圖案邊緣外側的光刻膠，導致外側光刻膠非預期感光。這兩類效應會直接造成曝光圖案畸變、邊緣對比度降低、加工分辨率下降等問題，嚴重影響器件的加工質量與功能穩定性。

影響鄰近效應的核心因素主要包括電子束加速電壓、襯底材料種類、襯底厚度三個方面。其中，加速電壓與鄰近效應呈負相關關系：加速電壓越大，電子束的穿透能力越強，散射范圍越小，鄰近效應越弱（圖1b為加速電壓對鄰近效應的影響示意圖）。如何有效抑制鄰近效應對電子束光刻分辨率的影響，是當前電子束曝光技術發展與優化的核心研究方向之一。

常見的曝光工藝

電子束曝光屬于復雜的精密加工工藝，其專用光刻膠與傳統光學光刻膠在成分、性能上存在顯著差異，需適配電子束高能量、高精度的曝光特性。目前電子束曝光中常用的光刻膠包括ZEP520A、聚甲基丙烯酸甲酯（polymethylmethacrylate，PMMA）、AR-P 6200三種，以下詳細介紹各類光刻膠的標準曝光工藝步驟：

ZEP520A電子束光刻膠的標準光刻工藝

① 襯底清洗：采用丙酮等有機溶劑對襯底表面進行清洗處理，徹底去除表面油污、粉塵等污染物，保障光刻膠與襯底的結合強度。

② 光刻膠旋涂：將ZEP520A光刻膠溶解于適配溶劑中，通過旋涂工藝均勻涂布在潔凈襯底表面，形成厚度均勻的光刻膠薄膜。常規旋涂速度控制在4000~6000轉每分[rpm,1rpm=1r/min=(1/60)s?1]，旋涂時長設定為60s。

③ 軟烘處理：將旋涂后的樣品放入烘箱，在180℃左右的溫度環境下烘烤3~5min，去除光刻膠薄膜中的殘留溶劑，提升光刻膠的穩定性與硬度。

④ 電子束曝光：將軟烘后的樣品放入電子束曝光機，按照預設圖案參數對光刻膠進行電子束曝光，通過電子束照射使光刻膠發生光化學反應，形成潛在圖案。曝光時間與束流強度可根據設備型號與加工需求靈活調整。

⑤ 曝光后烘烤（PEB）：曝光完成后，將樣品放入烘箱，在180℃左右的溫度下烘烤3~5min，進一步固化曝光后的潛在圖案，提升圖案邊緣的清晰度與穩定性。

⑥ 顯影處理：采用適配顯影劑對曝光后的樣品進行顯影，去除未曝光區域的光刻膠，使曝光圖案清晰呈現。顯影時間需根據顯影劑的類型與濃度精準調控。

⑦ 術后清洗：用去離子水對顯影后的樣品進行沖洗，去除表面殘留的顯影劑與光刻膠碎屑，避免殘留雜質影響后續加工。

⑧ 干燥處理：采用氮?dú)獯蹈苫蚝嫦浜婵镜姆绞剑瑥氐兹コ龢悠繁砻娴乃?，完成整個光刻工藝流程。

PMMA電子束光刻膠的標準光刻工藝

① 襯底清洗：采用丙酮等有機溶劑對襯底進行清洗，徹底去除表面污染物，保障襯底表面潔凈度，為光刻膠旋涂奠定基礎。

② 光刻膠旋涂：將PMMA溶解于適配溶劑中，通過旋涂工藝均勻涂布在襯底表面，形成均勻的光刻膠薄膜。常規旋涂速度控制在3000~5000rpm，旋涂時長為60s。

③ 軟烘處理：將旋涂后的樣品放入烘箱，在180℃溫度下烘烤5min，去除光刻膠中的殘留溶劑，提升薄膜的穩定性與附著力。

④ 電子束曝光：將樣品放入電子束曝光機，按照預設圖案進行電子束曝光，通過精準調控電子束的位置與能量，在光刻膠表面形成潛在圖案，曝光參數根據實際加工需求調整。

⑤ 曝光后烘烤（PEB）：曝光完成后，將樣品放入烘箱，在180℃溫度下烘烤10min，固化曝光圖案，優化圖案邊緣質量，減少邊緣鋸齒現象。

⑥ 顯影處理：使用適配顯影劑對樣品進行顯影，去除未曝光區域的光刻膠，使圖案清晰成型，顯影時間根據顯影劑特性靈活調整。

⑦ 術后清洗：用去離子水沖洗樣品表面，去除殘留的顯影劑與雜質，確保圖案表面潔凈。

⑧ 干燥處理：通過氮?dú)獯蹈苫蚝嫦涓稍锏姆绞?，完成樣品表面的干燥處理，保障后續加工環節的穩定性。

AR-P 6200電子束光刻膠的標準光刻工藝

① 襯底清洗：采用丙酮等有機溶劑對襯底表面進行徹底清洗，去除表面污染物，確保襯底表面潔凈無雜質。

② 光刻膠旋涂：將AR-P 6200溶解于適配溶劑中，通過旋涂工藝均勻涂布在襯底表面，形成厚度均勻的光刻膠薄膜。常規旋涂速度控制在3000~5000rpm，旋涂時長為60s。

③ 軟烘處理：將旋涂后的樣品放入烘箱，在90℃溫度下烘烤2min，去除光刻膠中的殘留溶劑，提升光刻膠薄膜的穩定性與硬度。

④ 電子束曝光：將樣品放入電子束曝光機，按照預設圖案參數完成電子束曝光作業，通過電子束照射在光刻膠表面形成潛在圖案，曝光參數根據加工需求精準調控。

⑤ 曝光后烘烤（PEB）：曝光完成后，將樣品放入烘箱，在110℃溫度下烘烤5min，固化曝光后的潛在圖案，提升圖案的穩定性與邊緣清晰度。

⑥ 顯影處理：使用適配顯影劑對樣品進行顯影處理，去除未曝光區域的光刻膠，使預設圖案清晰呈現，顯影時間根據顯影劑類型與濃度調整。

⑦ 術后清洗：用去離子水對樣品進行沖洗，去除表面殘留的顯影劑與光刻膠碎屑，保障圖案表面潔凈。

⑧ 干燥處理：采用氮?dú)獯蹈苫蚝嫦涓稍锏姆绞?，徹底去除樣品表面水分，完成整個光刻工藝，為后續加工環節提供穩定的基材條件。

使用的設備

電子束曝光（EBL）系統由核心基本部件與輔助功能系統兩部分組成，各部件與系統協同工作，共同保障高精度曝光過程的穩定實現。以下是EBL系統的核心組成部件與輔助功能系統的詳細介紹：

電子槍：作為EBL系統的核心能量來源部件，通過熱發射或場致發射方式產生高速電子束，通常由陰極、陽極、提取極等子部件構成，借助加速電壓將電子束加速至加工所需的高速狀態，電子槍的性能直接決定電子束的穩定性與能量輸出精度。

電子光學柱：核心功能是實現電子束的精準控制與聚焦，確保電子束達到加工所需的分辨率與定位精度。電子光學柱內部通常集成聚焦透鏡、掃描線圈、偏轉線圈等關鍵部件，通過調節電子束的運動軌道與聚焦效果，實現電子束的精細化控制。

工作臺：用于放置待曝光的樣品或襯底，具備高精度定位與運動控制能力，可根據曝光需求靈活調整樣品的位置與姿態，確保電子束圖案能夠精準投射至目標加工區域。

真空系統：由于電子束在空氣中傳播時會與空氣分子發生碰撞，導致電子束散射、能量衰減，因此電子束曝光必須在真空環境中進行。EBL系統的真空系統核心包括真空室、抽氣裝置、氣體供給與控制系統等，可為設備運行提供穩定的高真空環境。

除上述核心基本部件外，EBL系統還配備多個輔助功能系統，主要包括電子束控制系統、數據處理與圖案生成系統、曝光控制與監控系統等。這些輔助系統負責電子束強度、投射位置、曝光劑量等參數的精準調控，完成圖案數據的處理與曝光指令的生成，同時實時監控曝光過程的各項指標，確保圖案制備的精度與一致性。
