AD35-S3 是深圳市啟明云端有限公司推出的基于 ESP32-S3-WROOM-1 的新一代桌寵，有豐富的外設接口外，適用于 AIoT 領域 的多種應用場景，例如喚醒詞檢測和語音命令識別、智能家居、智能家電、智能控制面板、智能揚聲器等。

特性

1

CPU和片上存儲器

內置 ESP32-S3 系列芯片，Xtensa 雙核 32 位 LX7 微處理器 (支持單精度浮點運算單元)，支持 高達 240 MHz 的時鐘頻率 。

384 KB ROM

512 KB SRAM

16 KB RTC SRAM

8 MB PSRAM

16 MB FLASH

2

Wi-Fi

802.11 b/g/n

802.11n 模式下數據速率高達 150 Mbps

幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)

0.4 μs 保護間隔

工作信道中心頻率范圍：2412 ~2484MHz

3

藍牙

低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetooth mesh

速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps

廣播擴展 (Advertising Extensions)

多廣播 (Multiple Advertisement Sets)

信道選擇 (Channel Selection Algorithm#2)

Wi-Fi 與藍牙共存，共用同一個天線

4

麥克風

麥克風集成了專門的預放大ASIC，以從電容式音頻傳感器提供高靈敏度、高信噪比輸出。

4

LCD屏

全貼合3.5寸高分辨率IPS屏幕

RGB接口，分辨率：320x480

支持多觸點

5

接近傳感器

16bit 標準IIC接口，最高400KHz通訊速度

軟件修正黑色等深色物體接近檢測，無需光學結構處理。

3ms到響應速度可調 超低1uA待機耗。

6

揚聲器

大音腔、高保真揚聲器

集成免濾波器數字調制技術，最大程度減小脈沖輸出信號的失 真和噪音

防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅 度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的 輸出削頂，顯著提高音質。

硬件規格

1

系統框圖

圖-1 系統框圖

2

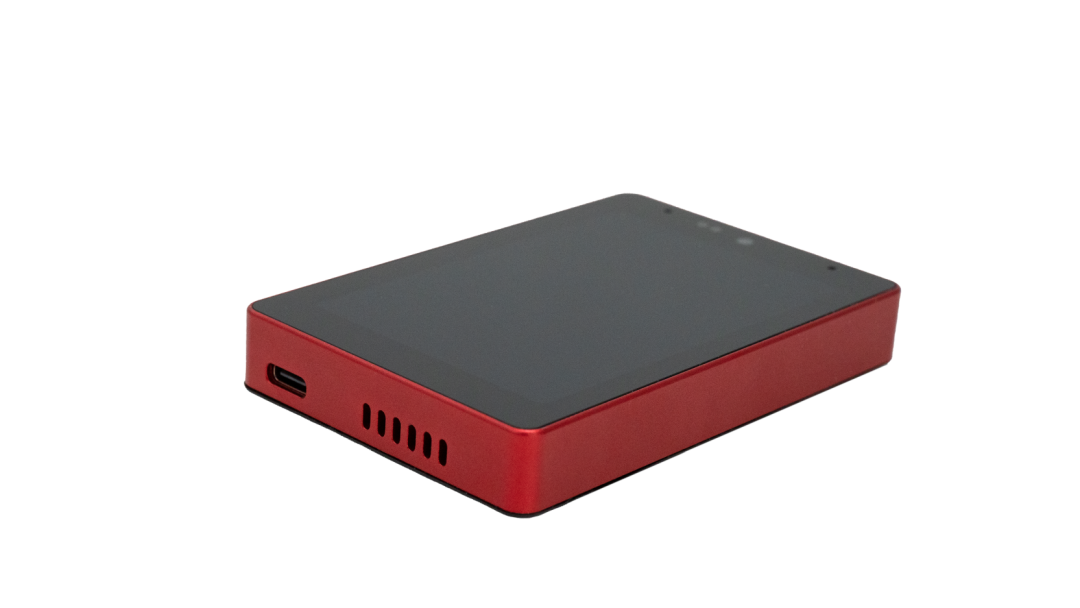

實物圖

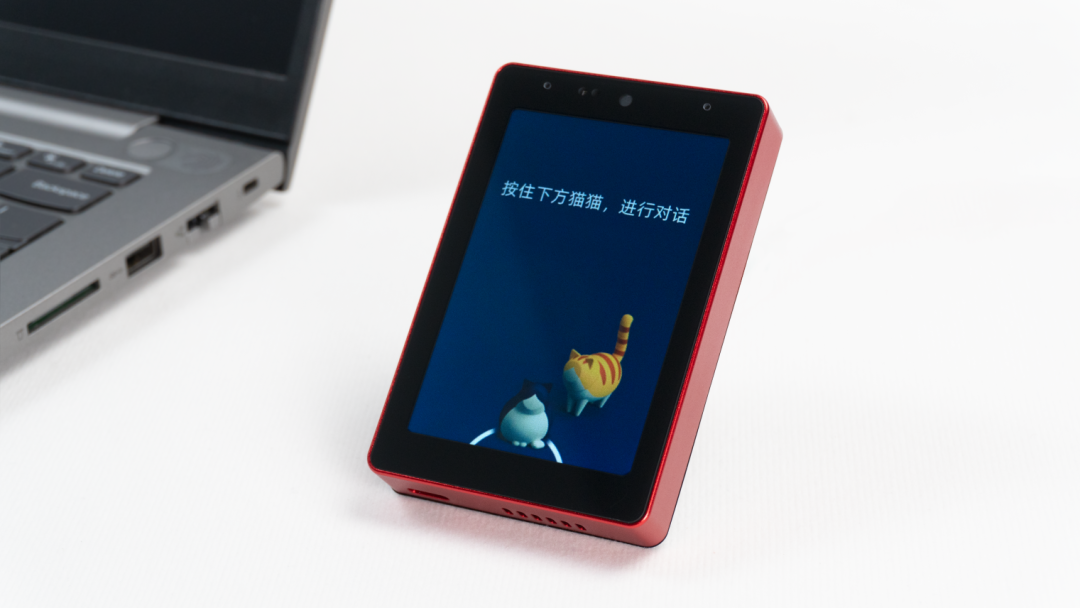

圖-2 產品實物圖

3

擴展接口描述

圖-3 產品背部擴展接口圖

注：

① 此處為USB-Type-c，支持主從切換，即可用于Arduino IDE燒錄程序也可以接USB協議的攝像頭等外設。

② 此處按鍵可切換本產品啟動模式

4

電源特性

01

供電電壓

供電電壓5V，可選用 Type-C口或背部擴展接口5V。

02

供電模式

用戶可根據需求自由選擇：

1.Type-C接口：

? 底部Type-C接口；

? 背部Type-C接口；

2.背部拓展接口5V管腳。
