用戶常常希望對一批設備進行測量，并將結果顯示在同一個圖表上以便比較。APx 序列 (Sequence) 的設計是每次僅顯示一個設備的結果。如果您的電腦安裝了 Microsoft Excel，可以使用以下流程將多個設備的數據集繪制在同一個圖表上。

1

在導航器 (Navigator) 的“序列前步驟 (Pre-Sequence Steps)”中，勾選“設備 ID 提示 (Device ID prompt)”。這樣，每次運行序列時，系統都會提示您輸入設備 ID，如下圖所示?；蛘?，您也可以在序列中的任何位置創建一個提示，并將用戶輸入的值存儲到一個用戶自定義變量中。在內部，輸入的SN信息會被分配給指定的變量。

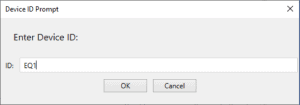

圖 1: 設備 ID 提示窗口

2

針對您感興趣的測量和結果，創建一個序列步驟，將“結果數據導出 (Export Result data)”至一個 Excel 文件。使用除“與圖表相同 (Same as Graph)”之外的數據規范 (Data Specification)，以確保每個數據集都導出相同的 X 軸值。選擇“如果文件存在則追加 (Append if File Exists)”，但不要勾選“僅 Y 軸數據 (Y Data Only)”。勾選“在表頭中插入變量 (Insert Variable in Header)”復選框，并指定DeviceId變量（或您在步驟1中使用的用戶自定義變量）。

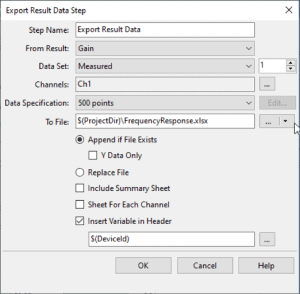

圖 2: 上述示例導出了頻率響應中的增益結果

3

為您要測試的每個設備運行序列。每運行一次序列，都會將一個數據集作為額外的 X 和 Y 列對，追加到您 Excel 文件中的同一個工作表上。

4

測量完成后，在 Excel 中打開導出的數據文件。您無法將此數據導入到 APx 的單個結果圖表中，但通過稍加編輯，您可以使用 APx 的“定義新結果 (Define New Result)”功能將所有數據集繪制在一個圖表上。

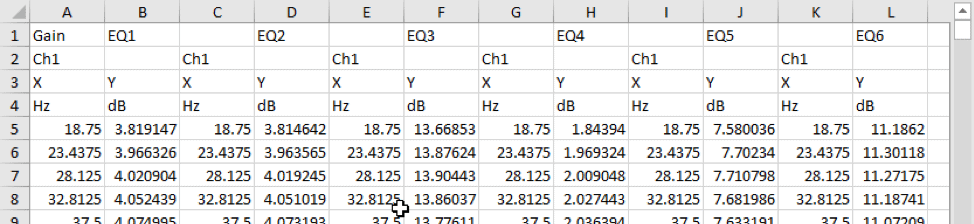

圖 3: 上圖展示了一個由 6 次頻率響應的

增益測量所創建的文件

5

以下是必需的編輯步驟：

如果您愿意，可以更改單元格 A1 中的標題。

剪切頂行中的DeviceId值（在本例中為 EQ1, EQ2, …. EQ6），并將它們粘貼替換掉第2行中的通道標簽（Ch1, Ch1, ….. Ch1）。

編輯第 3 行中的X 和 Y。這些將成為圖表的 X 和 Y 軸標題。因此，在我們的示例中，X 被更改為“頻率 (Frequency)”，Y 被更改為“增益 (Gain)”。

根據您的需要，將文件覆蓋保存或另存為新文件。

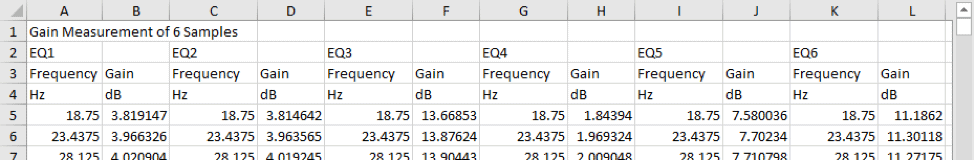

圖 4. 本示例中編輯后的文件如上圖所示

6

在 APx 軟件中，右鍵單擊任何測量，然后選擇“定義新結果（Define New Result），5.0之后的軟件版本中叫做 Add From File，如圖 5）– (X,Y)”。點擊圖表下方的“數據… (Data…)”按鈕如圖 6，并使用文件控件（通過瀏覽或使用變量）選擇您在步驟5中剛剛編輯的文件。默認情況下，圖表的 X 軸是對數的，但如果需要，您之后可以將其更改為線性的。這樣，所有的數據集都會被繪制在同一個圖表上，如下圖所示。請注意，每次運行時輸入的設備 ID 字符串會出現在圖表的圖例中，以幫助識別各個數據集。

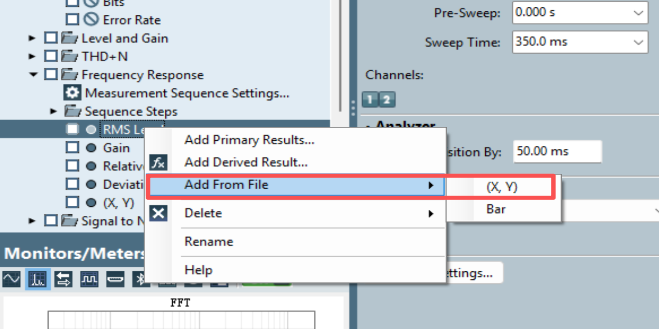

圖 5. 選擇 Add From File

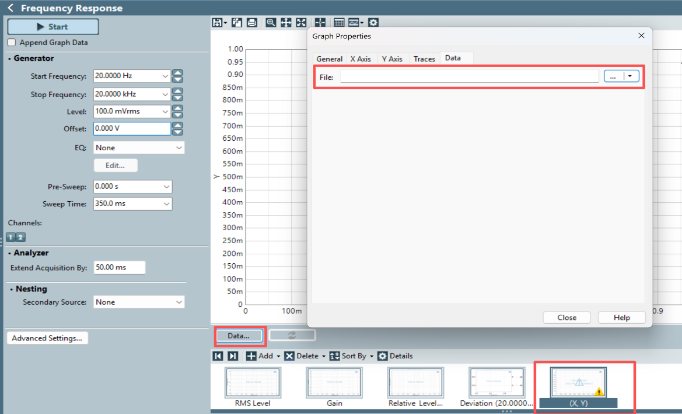

圖 6：點擊 Data…
