在現代電子設備日益精密、工作環境愈發復雜的背景下，電路安全問題尤其是雷擊和瞬態過壓（Surge）防護，已成為產品設計中不可忽視的重要環節。其中，TVS（瞬態電壓抑制器）與TSS（晶閘管浪涌抑制器）是兩種廣泛應用的浪涌保護器件。盡管二者均服務于同一目標——保障電路免受雷擊或其他突發性高能脈沖破壞，但在實現這一目標的過程中，它們展現出截然不同的物理機制、性能特征與適用邊界。

電子保護領域的兩大守護者：TVS與TSS.

雖然兩者都用于并聯保護，但它們的“戰斗風格截然不同”。本篇將從專業角度出發，系統性地剖析TVS與TSS的工作原理、電氣特性、典型應用場景及選型策略，幫助工程師在不同系統需求下做出科學合理的選擇。

一.并聯保護的核心邏輯：應對

高電流瞬間沖擊

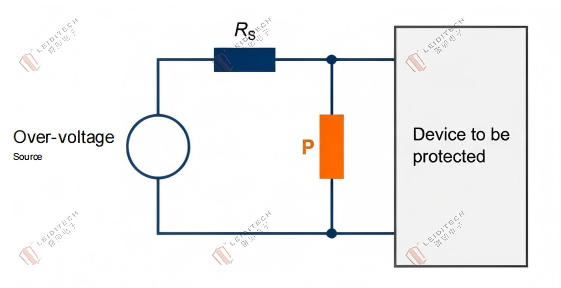

在并聯保護拓撲中，保護器件必須在過壓源傷害敏感負載之前迅速響應。TVS與TSS正是為此而生，分別采用“鉗位”與“開關”兩種哲學理念來實現目標。

并聯保護則是應對短時間、大電流浪涌（Surge）的高效方案，其核心在于“快速響應+能量疏導”。

二、兩種方案對比：鉗位 vs 開關機制

方案A: TVS（鉗位型器件）堅定的“鉗位著”

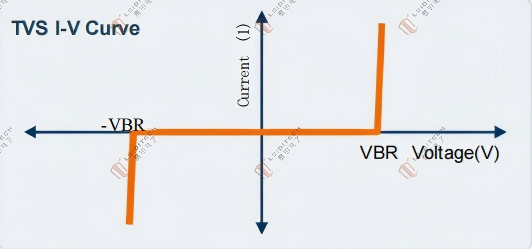

工作原理：TVS是一種基于半導體PN結的鉗位型保護器件。當外加電壓達到其擊穿電壓（Breakdown Voltage）時，TVS迅速導通，將電壓“鉗位”在一個安全水平，防止后級電路受損。

響應時間：極短，通常在納秒甚至皮秒級。

方向性：可分為單向和雙向兩種類型。

典型產品：SMBJ系列（雙向TVS）。

方案B:TSS（開關型器件）極速的“開關者”

工作原理：TSS本質上是一種晶閘管結構，當電壓超過其轉折電壓VBO（Trigger Voltage）時，TSS迅速導通，形成短路狀態，將浪涌電流快速導出。

響應時間：略慢于TVS，但仍處于納秒級。

自動復位：一旦浪涌結束，TSS會自動恢復高阻態。

典型產品：TSS系列：PxxxxS(A/B/C/D)系列

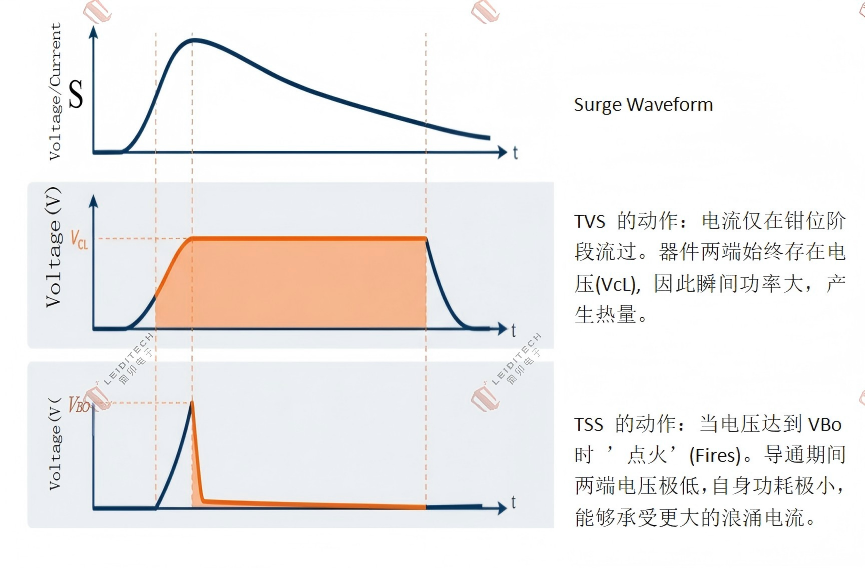

三、正面對決：動作曲線與電氣行為

四、功率與效率：為何TSS 更能“抗”?

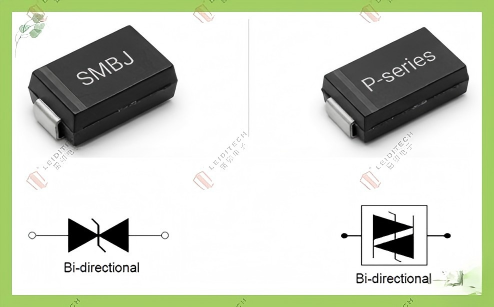

■TVS:(SMBJ)，TSS: PxxxxS(A/B/C/D)?

同封裝，不同能力

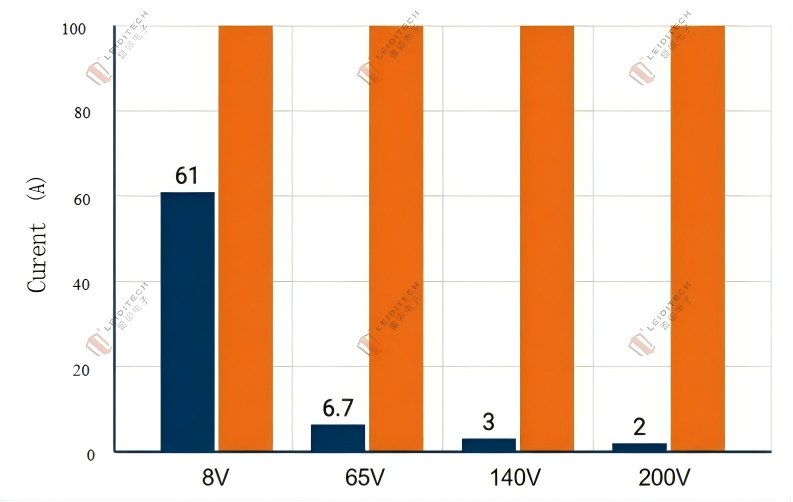

TVS(如SMBJ):通流能力隨擊穿電壓(VBR)升高而顯著下降。電壓越高，能承受的電流越小。SMBJ5.0CA通流量最大為10x1000 μs 60A。

TSS:無論電壓等級如何，通流能力保持恒定，例如PxxxxSC系列均為10x1000 μs100A，PxxxxSD系列均為10x1000 μs200A。

結論：在高壓大電流應用中，雷卯TSS擁有更高的功率密度。

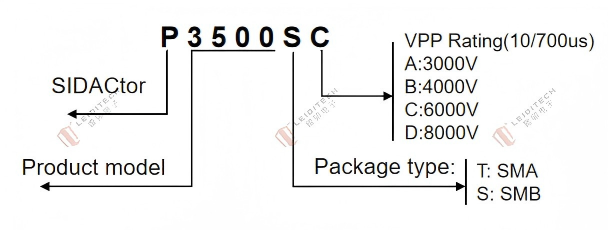

上海雷卯TSS命名及參數對應如下:

五、選型策略：哪種方案適合您?

TVS與TSS各有千秋，TVS以精準鉗位見長，TSS以強大吸收著稱。在現代電子系統中，單一保護機制往往難以應對復雜的浪涌環境。因此，工程師應摒棄“非此即彼”的思維，轉而構建“TVS+TSS”協同防護體系，實現從宏觀到微觀、從粗放到精細的多層次保護。

六、TSS典型應用場景與電路設計

半導體放電管TSS廣泛應用于通信、安防、工業等電子產品的通信線保護中。

RS232/RS422/RS485接口

XDSL和ISDN、HDSL傳輸設備

用戶前端設備，如：電話機、傳真機、Modem

T1/E1接口

儀器儀表、及其配線架、以太網、CATV設備

安防產品、遠程監控、遠程抄表等產品中

6.1

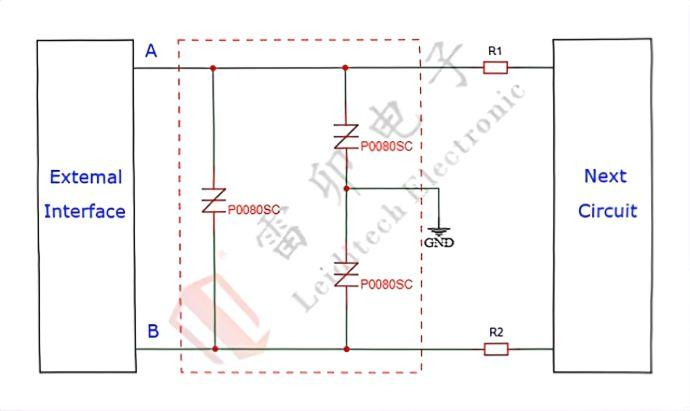

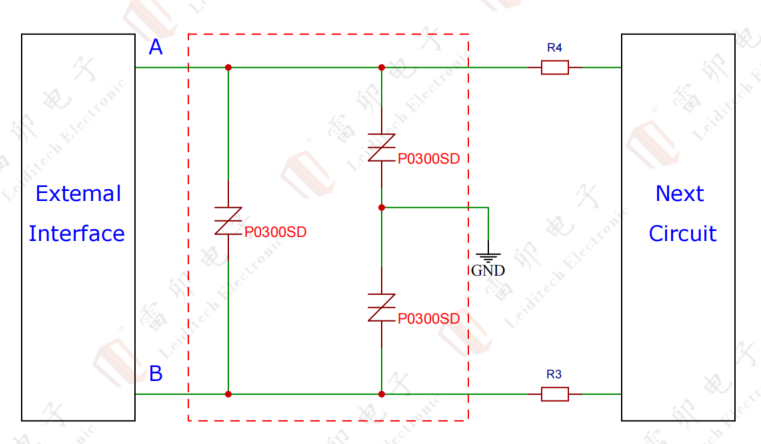

RS422 RS485靜電浪涌保護方案

應用場景：工業傳感器、變頻器、儀表的通信線路，易受感應浪涌、靜電干擾，通信速率通常為115200bps-1Mbps。

方案優點：用于RS422 RS485接口的浪涌保護，采用低殘壓的TSS，有效保護RS422 RS485收發IC，TSS反應時間為ns級，既可防浪涌，又可防靜電，且保證信號完整性.

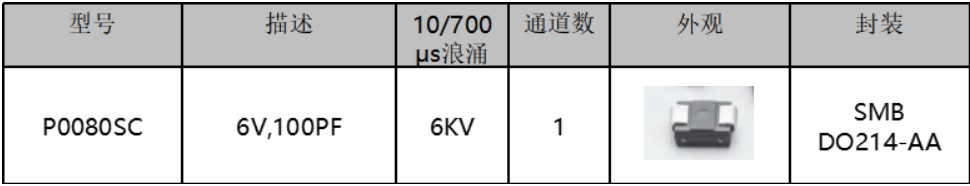

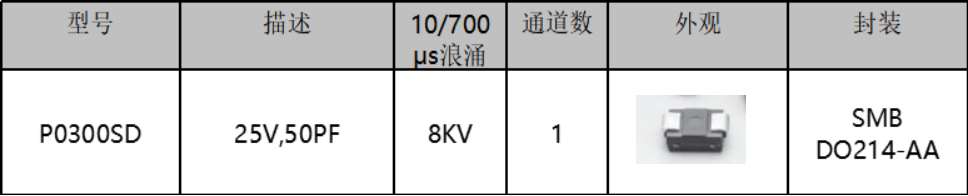

滿足IEC61000-4-2，靜電等級4，接觸放電15kV，空氣放電8kV；IEC61000-4-5浪涌10/700μs，6KV。雷卯小程序18.5參看詳細規格書。另如用P0080SD可以過浪涌8/20μS 2KV。

6.2

CAN總線靜電浪涌防護

方案優點：用于CAN接口的浪涌保護，采用低殘壓的TSS，有效保護接口，TSS反應時間為ns級，既可防浪涌，又可防靜電，且保證信號完整性.

滿足IEC61000-4-2，靜電等級4，接觸放電15kV，空氣放電8kV；IEC61000-4-5浪涌10/700μs，8KV。雷卯小程序16.4參看詳細規格書。
