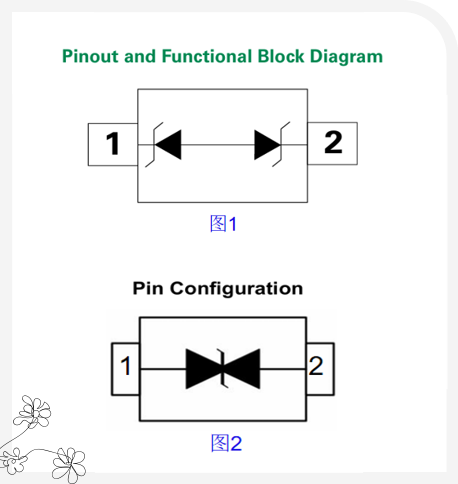

當我們查看TVS二極管的規格書 ,常會看到有以下兩種種引腳功能標識圖：

對于初學者，看到感到疑惑，他們一樣嗎？他們有啥區別？為啥有的兩個尖頭往外 ，陽極連在一起，有的兩個尖頭往里，陰極連在一起？一連三問。EMC小哥根據自己經驗略作分析。
使用這兩種圖的規格書上都有標注 bidirectional ESD protection diode。因此可以確定這兩種的功能是一樣的，都是雙向保護二極管。
圖1在國外品牌規格書上看到的比較多，比如Nexperia(安世)， Littelfuse(美國力特)，VISHAY(威世)等等，圖2 國內品牌使用比較多，比如上海雷卯。

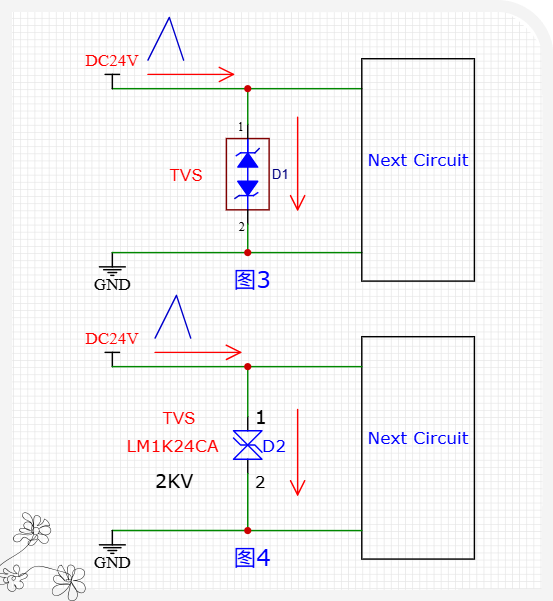

我們看兩種TVS二極管在電路中的應用：參看圖3，圖4。

先看上圖3： 靜電過來后首先反向擊穿通過D1連接1腳的二極管，然后再正向通過D1的下方連接2腳二極管，（減去大約0.7V ），最后導入到地。
圖4靜電過來后首先正向通過D2的上方連接1腳二極管（減去大約0.7V ）,然后反向擊穿通過D2連接2腳的二極管，最后導入到地。所以，靜電進來后兩種TVS二極管都是要經過一次反向擊穿和正向?qū)妷翰艑?dǎo)入到地，所以從電氣性能上分析這兩種實現的功能是一樣的，從應用上是沒有區別的。
那他們本質上有區別嗎？我們知道二極管是有PN結組成，如圖5，電流從P極進去，N極出來，正向?qū)ǎ?硅管的管壓降VF為0.7V。

對于TVS二級管，因?yàn)槭欠聪驌舸┢鸨Ｗo(hù)作用，所以是從N極流入P極，P極到N極是正向?qū)ā?br /> 那么上面圖1，圖2兩種TVS二極管功能圖內部結構可以近似如下圖表示：

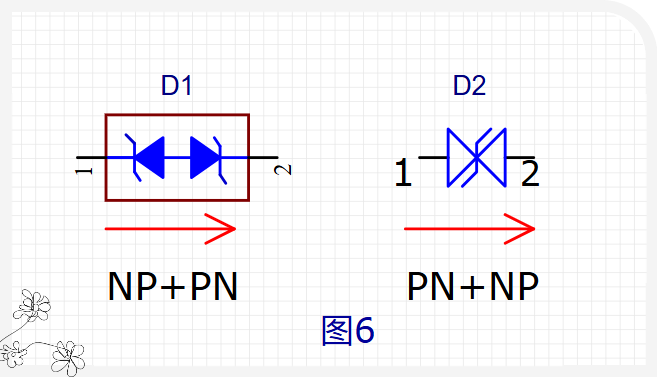

這就是這兩種二極管內部疊層結構不同。
因此，從電氣特性角度分析，圖1和圖2所示均為雙向TVS二極管，應用上沒有區別，僅內部結構存在差異。對工程師而言，只要器件規格書中的參數相近，所實現的功能一致，二者便具備替代性。
