頂部散熱碳化硅 MOSFET 在重載人形機器人關節驅動中的技術與商業價值深度研究報告

全球能源互聯網核心節點賦能者-BASiC Semiconductor基本半導體之一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

2026年央視春晚舞臺上，宇樹科技（Unitree）、銀河通用（GalaxyBot）、魔法原子等品牌的人形機器人集體亮相，不僅標志著“具身智能”從實驗室走向公眾視野的文化里程碑，更揭示了機器人產業從“表演型”向“重載作業型”跨越的產業拐點。隨著人形機器人任務從簡單的舞蹈演進至負載搬運、精密裝配及復雜地形作業，其關節電機控制系統面臨著前所未有的功率密度與熱管理挑戰。傳統的底部散熱（Bottom-Side Cooling, BSC）封裝硅基器件已無法滿足重載工況下高達 1-4kW 單關節峰值功率的散熱需求。

傾佳電子楊茜分析了以深圳基本半導體（BASIC Semiconductor）第三代（B3M）碳化硅 MOSFET 為代表的頂部散熱（Top-Side Cooling, TSC）技術，特別是 TOLT 和 QDPAK 封裝形式，如何通過物理架構的革新解決重載機器人的“熱-電-機”耦合瓶頸。通過對 B3M025065B、AB3M025065CQ 等核心器件的數據手冊（Datasheet）及可靠性報告（Reliability Report）的詳盡解構，本研究論證了 TSC SiC MOSFET 在提升關節扭矩密度、優化電磁兼容性（EMC）、增強極端環境適應性及降低系統總擁有成本（TCO）方面的決定性價值。報告進一步探討了配套的高頻輔助電源芯片（BTP1521x）與驅動芯片（BTD5350x）如何構建緊湊的驅動生態，從而為人形機器人實現商業化量產提供底層硬件支撐。

第一章 產業背景：從春晚炫技到重載作業的跨越

1.1 2026年春晚現象與人形機器人產業的“iPhone時刻”

2026年農歷馬年春晚，宇樹科技第三次登臺，與銀河通用、松延動力等企業的人形機器人共同演繹了具備高動態平衡與協同動作的群舞 。這一現象級的曝光不僅是品牌的勝利，更是技術成熟度的宣示。然而，舞臺上的光鮮掩蓋了工程實現的殘酷現實：表演型機器人通常負載較輕，動作編排經過嚴格優化以避免過熱。

當視線轉向工業應用，如銀河通用發布的 Galbot S1 重載機器人，其雙臂最大持續作業負載能力達到 50公斤 。這種重載工況要求機器人關節在低速高扭矩（如搬運重物維持姿態）和高速高動態（如行走防跌倒調整）之間頻繁切換。這種工況對關節驅動器提出了極為苛刻的“持續扭矩密度”要求，而這正是當前硬件的阿喀琉斯之踵。

1.2 重載工況下的“熱-積”矛盾

人形機器人的關節模組（Joint Module）通常集成無框力矩電機、諧波減速器、雙編碼器、制動器及驅動器于一體，體積被嚴格限制在類似“可樂罐”大小的空間內 。

熱源集中：在重載保持（Holding）狀態下，電機繞組與逆變器 MOSFET 產生大量熱量。

散熱瓶頸：傳統底部散熱器件將熱量傳導至 PCB，但 PCB 基材（FR4）的熱導率極低（約 0.25W/m?K）。在大電流工況下，PCB 溫升迅速導致器件降額（De-rating），迫使機器人“癱瘓”散熱。

體積博弈：為了散熱，傳統方案不得不增加巨大的鋁制散熱器或風扇，這直接增加了關節的轉動慣量（Inertia），導致能量效率下降，形成“越重越熱、越熱越重”的惡性循環。

1.3 48V 向高壓總線的架構演進

為了降低 I2R 損耗并提升功率響應，重載人形機器人的母線電壓正從傳統的 24V/48V 向 300V、600V 甚至 800V 演進 。這一電壓等級的躍升直接宣判了傳統低壓 Silicon MOSFET 的“死刑”，并使 IGBT 在開關損耗上的劣勢暴露無遺。碳化硅（SiC）憑借其高耐壓、低導通電阻和高導熱特性，成為這一架構變革的唯一物理選項。

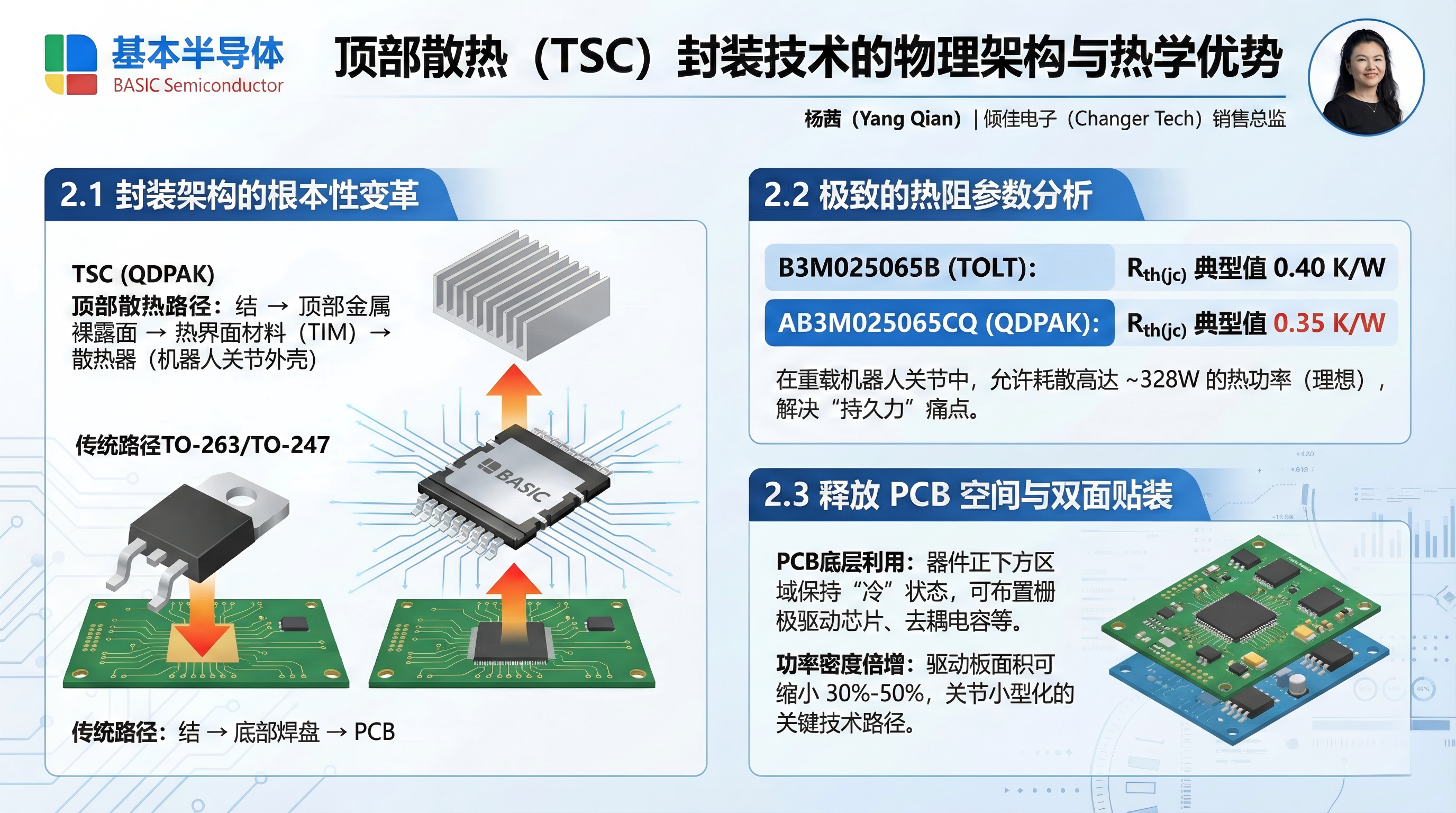

第二章 頂部散熱（TSC）封裝技術的物理架構與熱學優勢

頂部散熱技術（Top-Side Cooling, TSC）并非簡單的封裝形式變更，而是功率電子熱管理路徑的根本性重構?；景雽?dǎo)體推出的 TOLT 和 QDPAK 封裝正是這一趨勢的代表。

2.1 封裝架構的根本性變革

在傳統的 TO-263 或 TO-247 封裝中，芯片產生的熱量通過引線框架（Leadframe）傳導至底部的散熱焊盤（Thermal Pad），再通過焊錫層進入 PCB。而在 TSC 封裝（如 AB3M025065CQ 所采用的 QDPAK）中，芯片被“翻轉”或引線框架被重新設計，使得連接漏極（Drain）的金屬面暴露在塑封體的頂部 。

2.1.1 熱流路徑的解耦

傳統路徑：結 → 底部焊盤 → PCB 銅箔 → PCB 基材/過孔 → 底部散熱器/外殼。路徑長，熱阻大，且加熱了 PCB 上的敏感元件（如柵極驅動器、MCU）。

TSC 路徑：結 → 頂部金屬裸露面 → 熱界面材料（TIM） → 散熱器（機器人關節外殼）。路徑極短，且完全繞過了 PCB。

2.2 極致的熱阻參數分析

根據基本半導體的產品手冊，這種架構帶來了數量級的熱性能提升：

B3M025065B (TOLT) ：結到殼熱阻 Rth(jc)? 典型值僅為 0.40 K/W 。

AB3M025065CQ (QDPAK) ：結到殼熱阻 Rth(jc)? 典型值進一步降低至 0.35 K/W 。

數據解讀與價值：

在重載機器人關節中，0.35 K/W 的熱阻意味著如果關節外殼能保持在 60°C，且芯片結溫限制在 175°C，理論上該封裝允許耗散 (175?60)/0.35≈328W 的熱功率（理想狀況）。即便考慮到 TIM 材料的熱阻（通常 0.5-1.0 K/W），其散熱能力也遠超傳統通過 PCB 散熱的方案（系統熱阻通常 >10 K/W）。這允許機器人在高負載下維持更長時間的峰值扭矩輸出，解決了重載工況下的“持久力”痛點。

2.3 釋放 PCB 空間與雙面貼裝

TSC 封裝消除了 PCB 的散熱功能需求，帶來了巨大的機械設計自由度：

PCB 底層利用：由于熱量向上散發，器件正下方的 PCB 區域保持“冷”狀態。工程師可以在此區域布置柵極驅動芯片（如 BTD5350x）、去耦電容或電流采樣電阻 。

功率密度倍增：這種“背對背”或疊層布局使得驅動板的面積可縮小 30%-50%，對于寸土寸金的機器人關節內部空間而言，這是實現關節小型化的關鍵技術路徑 。

第三章 B3M 系列 SiC MOSFET 的電學特性與控制價值

基于基本半導體第三代（B3M）工藝平臺的 SiC MOSFET，在電學特性上展現出針對電機驅動優化的顯著特征。

3.1 低導通電阻與高溫穩定性

在重載工況下，導通損耗（Conduction Loss）是主要的熱源。

B3M025065B/AB3M025065CQ：在 VGS?=18V 時，典型導通電阻 RDS(on)? 僅為 25 mΩ 。

高溫特性：對于硅基 MOSFET，當結溫從 25°C 升至 175°C 時，導通電阻通常增加 2.5-3 倍。而 SiC 材料由于其特殊的聲子散射機制，B3M 系列在 175°C 時的 RDS(on)? 僅約為常溫下的 1.6 倍。這意味著在機器人最吃力的“過熱邊緣”，SiC 的發熱增加幅度遠小于硅器件，具有天然的熱負反饋抑制能力，防止熱失控。

3.2 Kelvin Source（開爾文源極）對高頻控制的革新

TOLT（Pin 7）和 QDPAK（Pin 2）封裝均引入了獨立的 Kelvin Source 引腳 。這一設計對機器人關節的精密控制至關重要。

3.2.1 物理機制

在電機高動態加減速時，源極電流變化率 di/dt 極高。傳統 3 腳封裝中，這一電流在源極引腳寄生電感 Ls? 上產生感應電壓 VL?=Ls??di/dt。該電壓直接疊加在柵極回路中，削弱了驅動電壓 VGS?，導致開關速度變慢，損耗增加。

Kelvin Source 將驅動回路的參考地與功率回路完全物理隔離，旁路了 Ls? 上的壓降。

3.2.2 控制價值

提升開關速度：允許驅動器以極高的速度開啟和關斷 MOSFET，從而大幅降低開關損耗（Switching Loss）。手冊數據顯示，B3M025065B 的開通損耗 Eon? 僅為 320μJ 。

提高 PWM 頻率：低損耗使得將 PWM 頻率從傳統的 10-20kHz 提升至 40-100kHz 成為可能。

提升力控精度：高頻 PWM 意味著電流紋波（Ripple Current）更小。在機器人執行穿針引線或力反饋?zhàn)ト〉染?xì)動作時，更平滑的電流意味著更平穩的力矩輸出，消除了關節的微顫（Jitter）。

3.3 低電容與低柵極電荷

AB3M025065CQ 的總柵極電荷 Qg? 僅為 98 nC（在 115A 器件中極低）。

驅動功率降低：Pdriver?=Qg??Vgs??fsw?。低 Qg? 降低了驅動電路的功耗，減輕了輔助電源的負擔。

抗干擾能力：優化的 Ciss?/Crss? 比值提高了器件在半橋拓?fù)渲械挚埂懊桌招?yīng)”誤導通的能力，保證了在機器人高頻換向時的安全性。

第四章 系統級集成：配套驅動與電源生態的價值

SiC MOSFET 的性能釋放離不開配套的驅動與電源生態?；景雽?dǎo)體提供的全鏈路方案（Device + Driver + Power）為機器人關節設計提供了極高的集成度價值。

4.1 輔助電源的小型化革命：BTP1521x 與 1.3MHz 頻率

機器人關節內空間極其有限，無法容納龐大的工頻變壓器。門極驅動需要隔離的電源軌（如 +18V/-4V）。

超高頻開關：BTP1521x DCDC 電源芯片支持高達 1.3 MHz 的開關頻率 。根據磁性元件設計原理，頻率越高，變壓器磁芯體積越小。

體積縮減：配合專門定制的 TR-P15DS23 變壓器（采用 EE13 骨架，尺寸僅約 14mm），該方案能在指甲蓋大小的 PCB 面積上提供 6W 的隔離功率 。這對于將驅動板塞入機器人手腕或踝關節至關重要。

集成保護：芯片內置 1.5ms 軟啟動和過溫保護 ，防止機器人啟動瞬間的浪涌電流損壞脆弱的電源電路。

4.2 驅動芯片的保護屏障：BTD5350x

SiC 的高 dv/dt 特性容易引發電磁干擾。BTD5350x 系列隔離驅動芯片提供了針對性的保護 ：

米勒鉗位（Miller Clamp） ：在 MOSFET 關斷期間，通過低阻抗路徑將柵極鉗位至負壓，防止因?qū)芨咚賹?dǎo)通產生的 dv/dt 耦合導致誤導通（Shoot-through）。這在機器人關節頻繁急停、反轉的工況下是防止炸機的最后一道防線。

欠壓保護（UVLO） ：確保 MOSFET 始終工作在深度飽和區，防止因驅動電壓不足導致 RDS(on)? 激增而燒毀器件。

第五章 可靠性驗證與商業保障價值

重載機器人不僅是工業設備，更可能進入家庭服務，其安全性與可靠性至關重要。

5.1 AEC-Q101 車規級認證的含金量

AB3M025065CQ 明確標注符合 AEC-Q101 標準 。這意味著該器件通過了汽車級的嚴苛測試，其失效率達到了 PPB（十億分之一）級別。對于人形機器人而言，通過車規認證意味著其核心動力元件能夠承受類似汽車底盤的振動、沖擊和溫度循環。

5.2 極端環境下的實測數據支撐

根據 B3M013C120Z 的可靠性試驗報告 ，其同源技術平臺經歷了極端的壓力測試，這些數據直接映射了機器人的商業耐用性：

高溫反偏（HTRB） ：在 Tj?=175°C 下承受 1200V 高壓 1000 小時零失效。商業價值：保證機器人在長時間滿負荷搬運發熱時，不會發生熱擊穿導致的癱瘓。

間歇運行壽命（IOL） ：經歷 15,000 次 ΔTj?≥100°C 的功率循環零失效。商業價值：模擬了機器人關節數萬次的“啟動-停止-啟動”循環，證明了封裝內部的鍵合線（Wire Bond）和固晶層不會因熱脹冷縮產生的機械應力而斷裂，保障了機器人的全生命周期壽命。

高溫高濕反偏（H3TRB） ：在 85°C/85%RH 環境下耐受 1000 小時。商業價值：允許機器人適應南方潮濕氣候或戶外作業環境，無需昂貴的密封防護措施。

動態應力（DGS/DRB） ：通過了 1011 次動態開關循環。商業價值：確保在數億次的 PWM 調制動作中，柵極氧化層不會退化，維持控制精度的一致性。

第六章 商業價值總結：重塑機器人關節的 TCO

采用基本半導體 TSC SiC MOSFET 方案，為機器人制造商帶來了顯著的綜合商業價值（Total Cost of Ownership, TCO）：

6.1 降低機械成本與重量

去散熱器化：利用關節外殼直接散熱，省去了專用的鋁散熱器，單關節減重可達 100g-300g。對于雙足機器人，這意味著腿部轉動慣量的顯著降低，從而減少了行走能耗。

結構簡化：減少了緊固件和導熱連接件，簡化了關節的機械裝配流程。

6.2 提升產品競爭力

續航提升：低導通損耗和低開關損耗結合，可使電機驅動系統的效率提升 2%-5%。對于電池供電的移動機器人，這意味著續航時間的直接延長。

負載能力：更強的散熱能力允許電機在峰值扭矩區域工作更長時間，使得同等體積的關節可以驅動更大的負載。例如，采用 TSC SiC 的手臂可能舉起 10kg，而采用傳統硅基方案的僅能舉起 5kg。

6.3 供應鏈安全與標準化

基本半導體提供的 TOLT 和 QDPAK 均符合 JEDEC 標準，具有良好的通用性。同時，國產化的全鏈路方案（MOSFET+Driver+Power）降低了供應鏈斷供風險，為大規模量產提供了保障。

第七章 結論

2026年春晚的人形機器人熱潮，不僅是一場視覺盛宴，更是工業產業鏈升級的集結號。在重載人形機器人從“能動”向“能干活”進化的過程中，關節電機控制系統的熱管理和功率密度是核心制約因素。

基本半導體推出的頂部散熱（TSC）碳化硅 MOSFET（B3M 系列 TOLT/QDPAK），憑借其 0.35 K/W 的極低熱阻、25 mΩ 的低損耗特性以及 AEC-Q101 級的高可靠性，從物理底層打破了傳統封裝的熱桎梏。結合 1.3MHz 的高頻輔助電源方案和米勒鉗位驅動技術，該方案不僅能夠?qū)㈥P(guān)節模組的體積縮小 30% 以上，更賦予了機器人承受重載、高動態和惡劣環境作業的能力。

對于機器人制造商而言，擁抱 TSC SiC 技術不僅是工程上的選擇，更是搶占高端重載機器人市場高地、實現商業價值最大化的戰略必由之路。

附錄：核心參數對比表
