概述

WT9932S3-Nano 采用了 ESP32-S3R8 為主芯片，兼容 Arduino Nano ESP32，適用于物聯網或 MicroPython 等應用，外形小巧，性能強大，適合嵌入到獨立項目中。

特性

采用 ESP32-S3R8 為主芯片，搭載高性能 Xtensa 32 位 LX7 雙核處理器，主頻高達 240MHz

集成 512kB RAM、384kB ROM、8MB PSRAM、16MB Flash 存儲器

集成 2.4GHz Wi-Fi 和低功耗藍牙 (Bluetooth LE) 無線通信，具有優越的射頻性能

支持在 Arduino 和 MicroPython 編程之間無縫切換，使用更靈活

兼容 Arduino IoT Cloud，使用 Arduino 物聯網云應用程序從任何地方監控和控制用戶項目

支持 HID，通過 USB 模擬人機接口設備 (如鍵盤或鼠標)，與計算機交互更方便

硬件規格

1

系統框圖

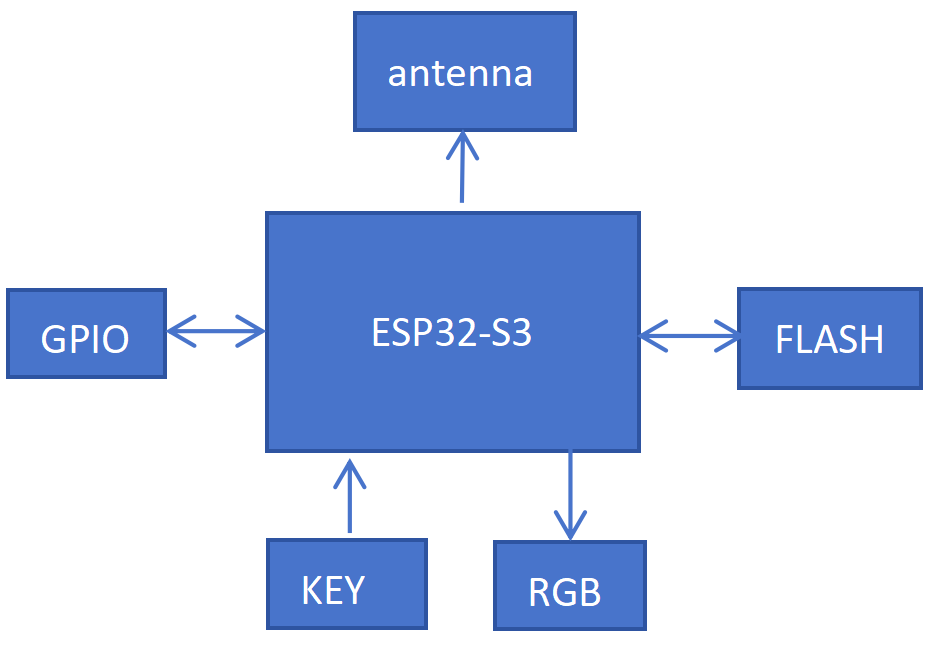

圖-1 系統框圖

2

實物圖

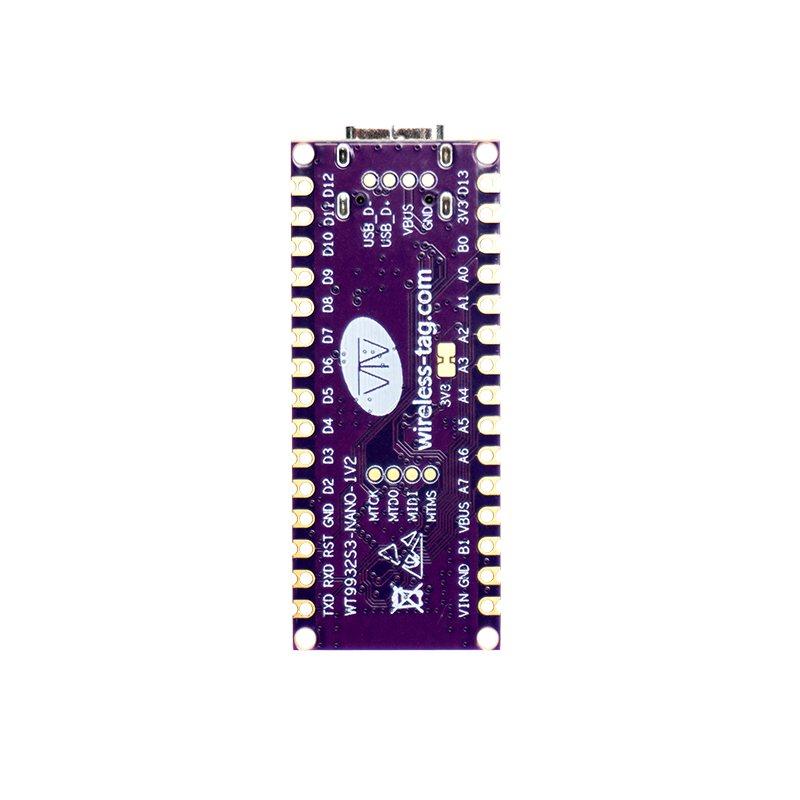

圖-2 產品實物圖

3

引腳描述

4

電源特性

01

供電電壓

模塊的供電電壓可選用 5V 或 3V3，二者只能選擇其一。

02

供電模式

用戶可根據需求自由選擇：

①通孔（焊接排針）：

采用杜邦線連接的方式供電；

采用面包板連接的方式供電；

②半焊盤（直接焊接在板卡）：用戶板卡供電。

使用說明

1

上電說明

若采用杜邦線的方式：找到 3V3 或 5V 電源輸入口，連接對應的電壓，Type-C接口旁綠色指示燈亮起，表示上電成功。

2

指示燈說明

Type-C接口旁綠色指示燈：電源指示燈，上電正常，燈亮；

RGB燈：按住BOOT按鍵上電，RGB燈顯示綠色表示進入boot模式。

3

使用方式說明

三種使用方式，用戶可根據需求，自行選擇：

①通孔（焊接排針）：使用杜邦線連接；

②通孔（焊接排針）：放在面包板上使用；

③半孔焊盤：用戶可直接將模塊焊接在自己的板卡上。

資源簡介

應用案例

1

大棚監測系統

2

控制電機

3

單色LED燈控制

4

智能魚缸
