開發板簡介

1

開發板介紹

WT9932C61?TINY是一款專為輕量化物聯網開發設計的迷你開發板，核心基于樂鑫ESP32?C61芯片，搭載啟明云端WT0132C61?S5模組，整體尺寸僅23×38mm，在極小體積內實現了強勁性能與豐富功能的平衡。

開發板主頻高達160MHz，依托ESP32?C61升級的無線能力，支持Wi?Fi6（802.11ax）、OFDMA、MU?MIMO、TWT等新一代無線特性與藍牙5.3雙模通信，具備更強的安全機制（如TEE、PSRAM加密）和豐富外設（如事件任務矩陣ETM、模擬比較器），適用于更高性能和低功耗物聯網場景。

硬件設計上，不僅將所有引腳全引出，支持面包板快速開發，還集成了USB轉串口芯片，簡化用戶調試流程；同時板載RGB燈、EN與BOOT功能按鈕及電源指示燈，滿足基礎功能驗證與狀態監測需求；電源部分采用LDO設計，最大支持1A電流輸出，保障外設穩定供電；此外，通過將EN引腳短接GND，開發板可切換為USB轉串口調試器，進一步提升開發板功能性。

2

產品特點

超小尺寸，高集成度 23×38mm迷你尺寸，適配空間受限的場景（如小型智能設備、嵌入式模塊），同時集成模組、USB轉串口、板載燈/按鈕，無需額外外接核心元件，開箱即可開發。

強勁性能，雙模無線 基于ESP32?C61芯片，160MHz主頻保障數據處理效率，支持WiFi與藍牙雙模通信，滿足物聯網設備的無線連接需求，適配智能家居、遠程控制、數據傳輸?shù)榷鄨鼍啊?/p>

靈活開發，兼容便捷所有引腳全引出，可直接插入面包板搭建原型，兼容各類傳感器、執行器等外設；支持板載USB轉串口，無需額外購買串口模塊，降低開發門檻。

多功能調試，一物兩用 板載EN（使能）與BOOT（啟動）按鈕，方便進入下載模式；通過EN短接GND可切換為USB轉串口調試器，可用于其他設備的串口調試，提升硬件復用率。

穩定供電，狀態可視 LDO電源設計最大支持1A電流輸出，為外設提供穩定供電；板載電源指示燈實時顯示供電狀態，RGB燈可用于功能驗證、狀態指示（如網絡連接、數據傳輸），直觀便捷。

3

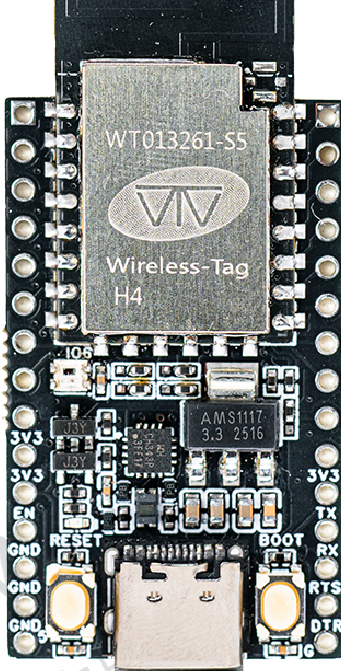

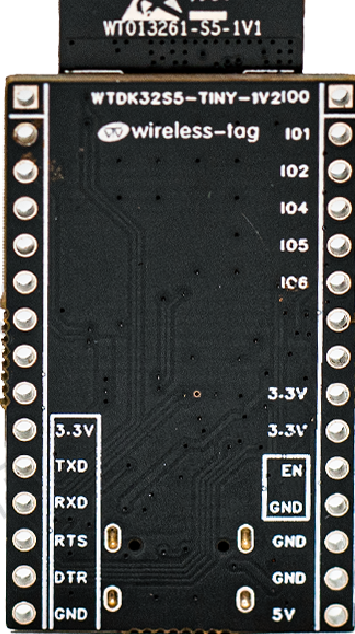

開發板圖片

硬件參考

1

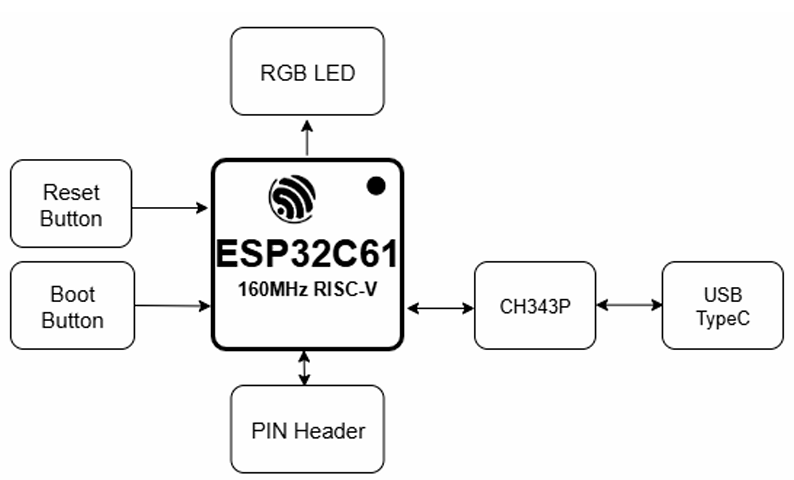

功能框圖

2

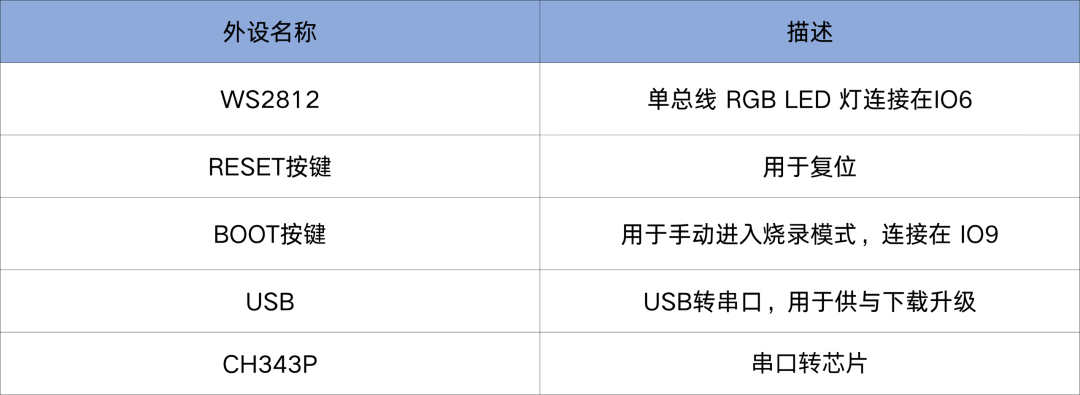

硬件外設

3

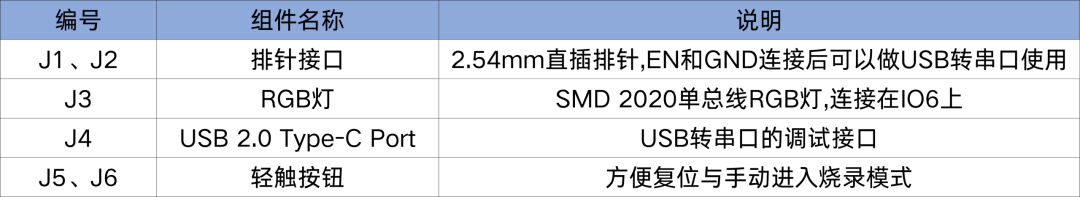

組件介紹

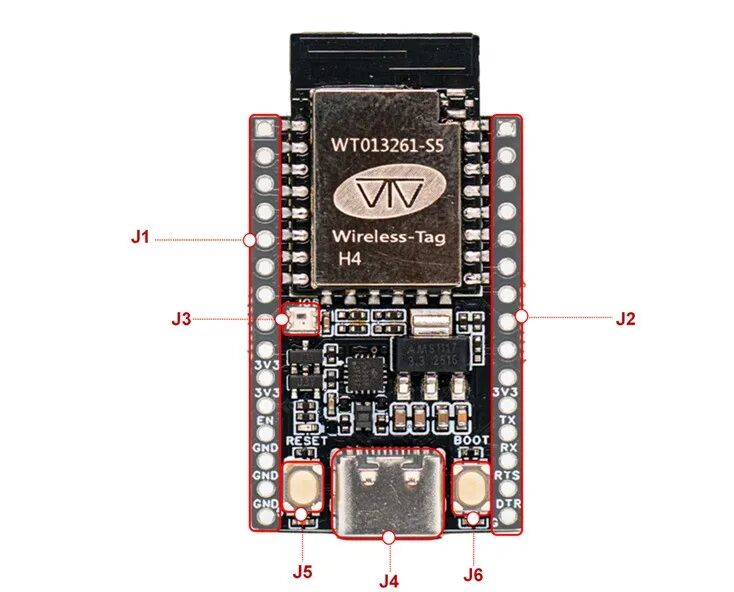

圖 4 -接口組件

4

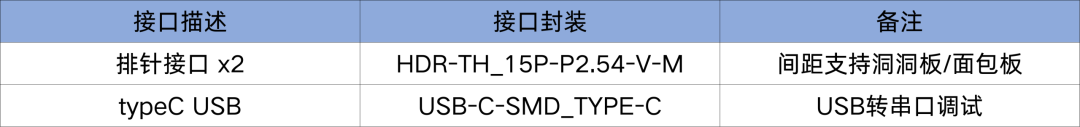

接口封裝

5

接口說明

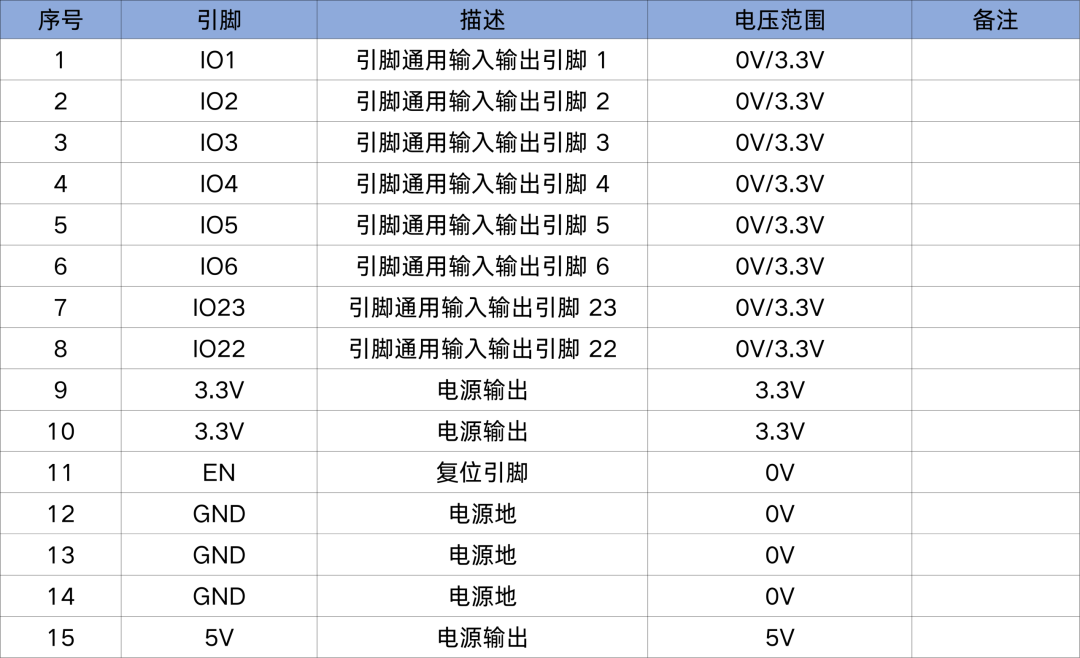

[J1] 排針接口

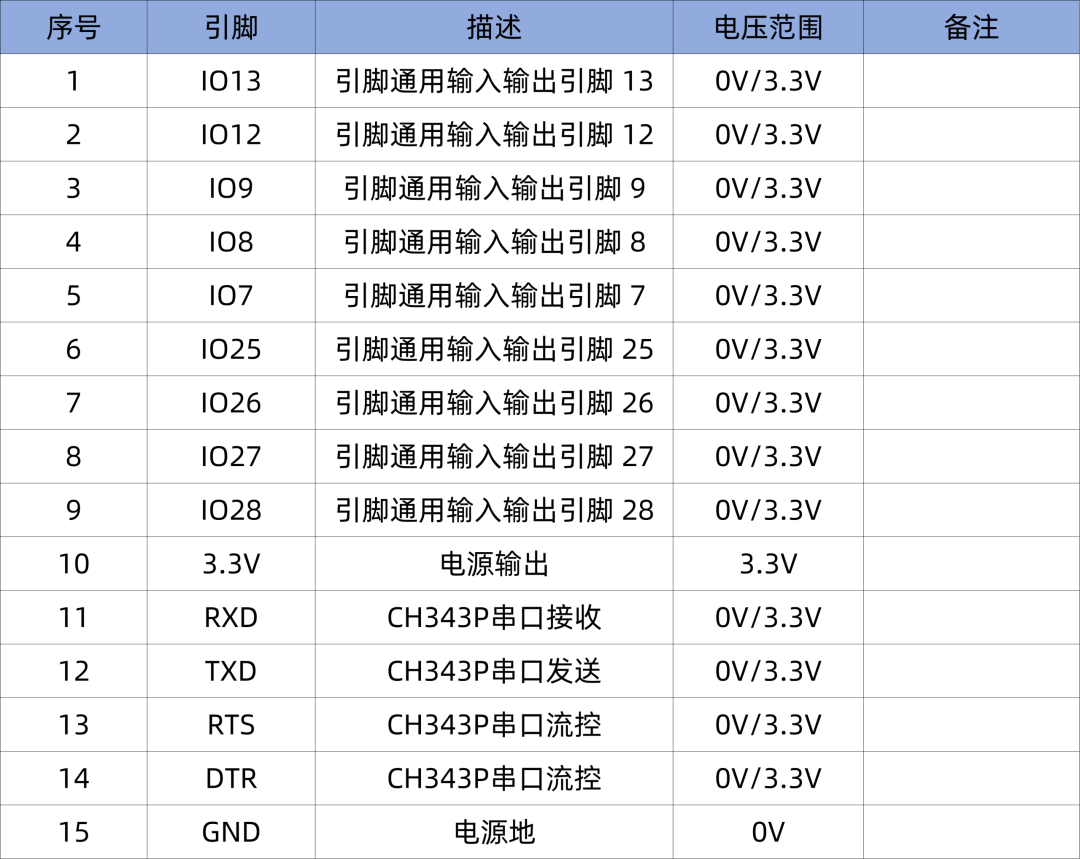

[J2] 排針接口

[J3]RGB燈

RGB燈使用單總線,,WS2812,連接到開發板上的IO6引腳。

[J4]Type-C

串口芯片使用的是CH343P。通過EN和GND連接,開發板可以變成USB轉串口模塊。

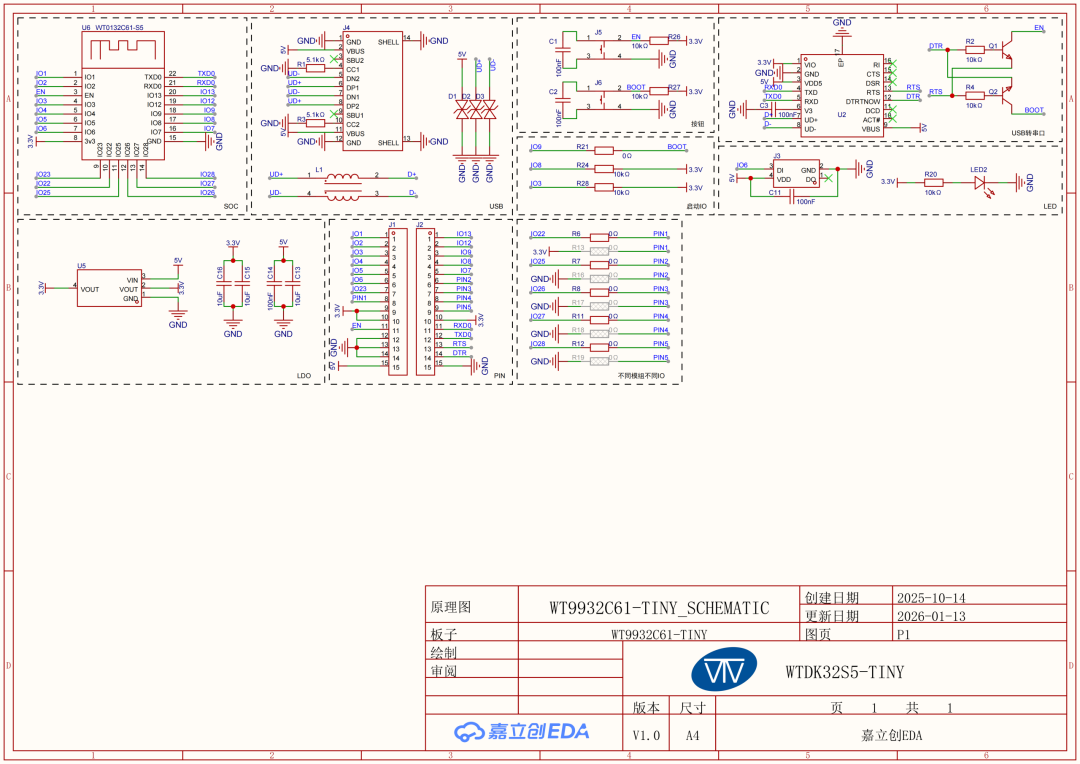

原理圖

圖 5 -原理圖

結構支持

1

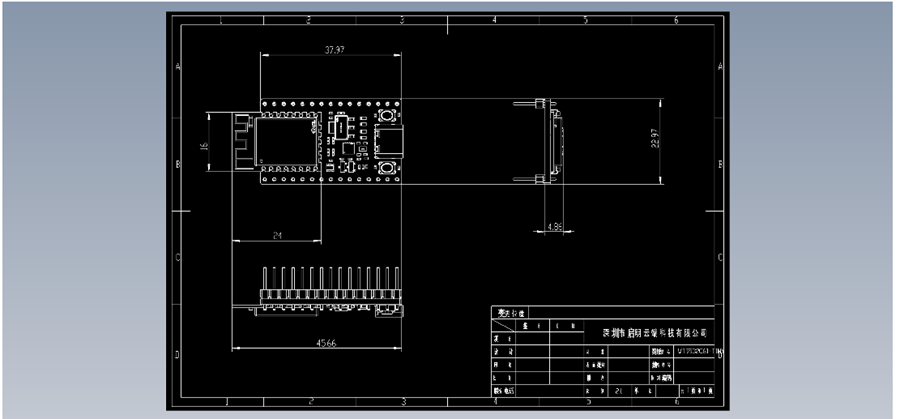

PCBA尺寸圖

圖 6 -主板尺寸圖

使用指引

1

準備工作

在開始使用設備前，請準備以下物品和環境條件：

USB-C數據線 × 1用于為開發板供電或與電腦連接，建議使用原裝或質量良好的線材，保證供電穩定

WT9932P4-TINY開發板×1本產品的核心硬件設備

2

硬件配置

1.連接供電

使用 USB-C數據線將開發板與電腦或 USB適配器相連。

推薦適配器規格為 5V/1A及以上，確保供電穩定。

上電后，設備將自動啟動，指示燈亮起表示設備已通電。

3

使用指南

按照官方文檔搭建 IDF環境

clone例程clone官方的blink例程并 export esp-idf

編譯并燒錄例程使用 USB-C數據線，連接上開發板的 USB。使用：

idf.pyset-target esp32c61idf.py build

menuconfig 修改IO為6

idf.py menuconfig

編譯例程使用：

idf.py flash

燒錄例程，可以查看到開發板中的 RGB燈閃爍。
