TUS核心定義與概述

經顱超聲刺激（TUS）是一種非侵入性神經調控技術，通過低強度聚焦超聲（LIFU）機械波（頻率>20 kHz）靶向腦組織，調節神經元活動。其核心優勢在于高空間精度（焦斑毫米級）和深部靶向能力（可覆蓋皮層下核團），區別于高強度聚焦超聲（HIFU）的消融作用。TUS機制涉及機械效應（如膜電位擾動、離子通道調控）和熱效應（溫和升溫<2°C），但具體生物物理機制仍需進一步探索。

技術定位：TUS屬于下一代非侵入腦刺激技術，與TMS、tES互補，但具獨特深度靶向優勢。

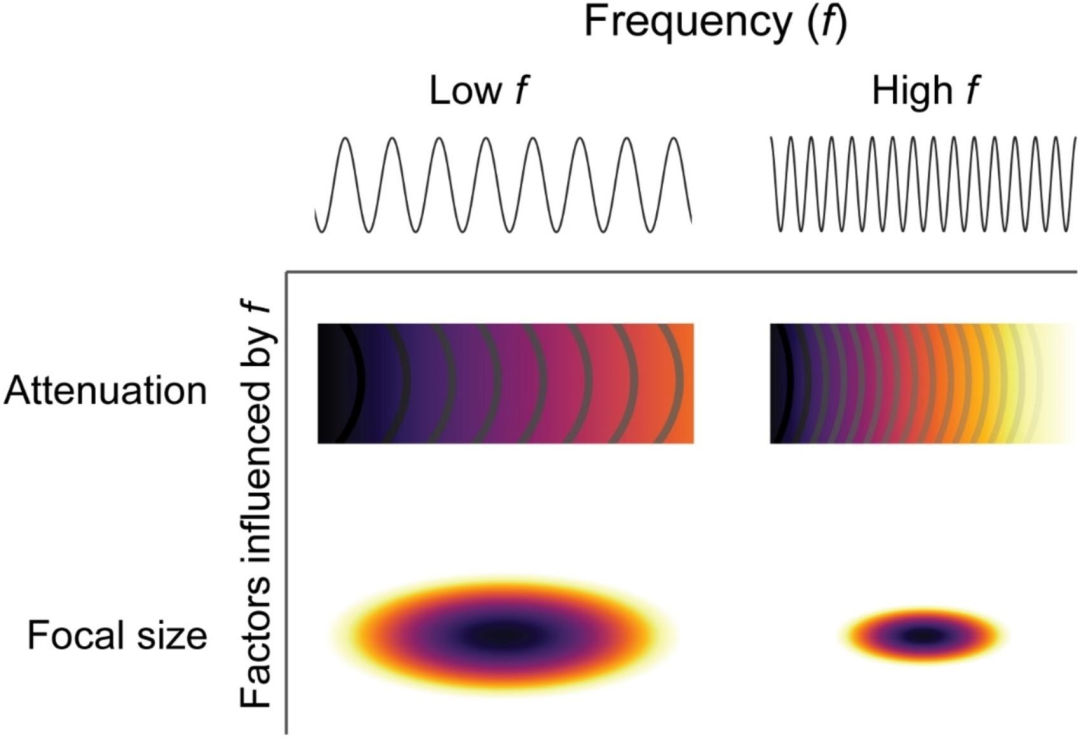

圖1 頻率對超聲衰減與焦斑特性的影響示意圖

圖1展示超聲頻率與組織衰減及焦斑尺寸的定量關系。高頻超聲（如1.0MHz）衰減大、焦斑?。ㄉ钌?a target="_blank">高壓區集中）；低頻超聲（如0.25MHz）衰減小、焦斑大（深色區擴散）。科學作用：闡明"頻率-衰減-焦斑"的權衡關系，為換能器頻率選擇提供理論依據。

HUIYING

超聲物理基礎參數定義與概述

超聲物理參數描述波在生物介質中的傳播特性，是TUS技術的基礎：

頻率：單位時間內波周期數（單位：MHz），決定波長（λ = c/f）及衰減程度（高頻衰減更強）。

聲速：波在介質中傳播速度（單位：m/s），依賴介質壓縮性（如腦組織c≈1540 m/s）。

聲阻抗（Z）：Z = ρ×c（ρ為密度），決定界面反射率（如顱骨-軟組織界面反射>99%）。

衰減（A）：能量損失包括吸收（產熱）和散射，與頻率正相關（圖1）。

波長（λ）：λ = c/f，影響焦斑最小尺寸（高頻λ小，焦斑?。?。

這些參數共同決定超聲穿透深度、焦斑形狀及能量分布，是仿真模擬與安全評估的基石。

HUIYING

tFUS關鍵參數定義與概述

tFUS（即TUS）脈沖參數定義刺激協議的時間與能量模式，是實驗操作的核心：

脈沖持續時間（PD）：單次脈沖的發射時長（單位：ms），影響能量局部沉積。

脈沖重復頻率（PRF）：每秒脈沖次數（單位：Hz），PRF = 1/PRI（脈沖重復間隔）。

占空比（DC）：DC = PD/PRI × 100%，控制能量時間分布（低DC減少熱累積）。

空間峰值脈沖平均強度（ISPPA）：焦斑處脈沖期內強度平均值（單位：W/cm2），關聯機械效應。

空間峰值時間平均強度（ISPTA）：ISPTA = ISPPA × DC，評估熱風險關鍵指標。

這些參數需通過設備設置（如信號發生器）實現，并受物理參數約束（如頻率f限制最小PD）。

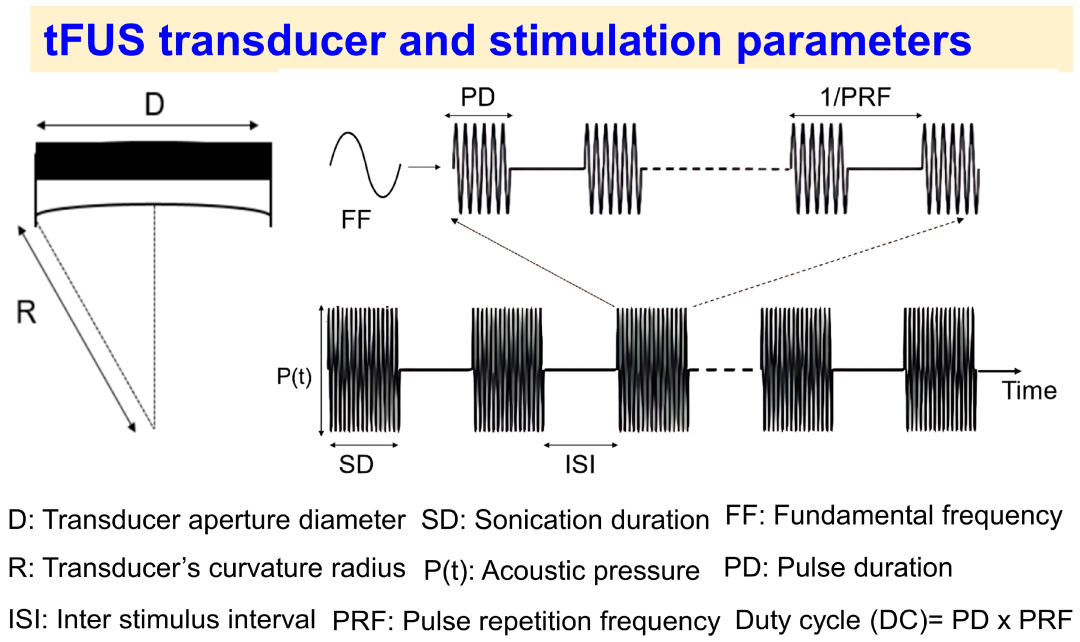

圖2：簡單TUS脈沖方案的關鍵參數可視化圖

圖2用圖形化時間-振幅坐標系展示TUS脈沖時序參數，包括脈沖持續時間（PD）、脈沖重復頻率（PRF）、占空比（DC）等。科學作用：將抽象的脈沖參數轉化為直觀圖形，幫助研究者快速理解脈沖模式構成。

HUIYING

超聲物理基礎參數與tFUS參數對比分析

以下表格系統對比兩類參數的范疇、作用及關聯性：

關系總結：物理參數是因變量（描述波本質），tFUS參數是自變量（人工設置），兩者通過聲學模型（如O’Neill方程）耦合，構成“基礎理論-實踐應用”的層次化依賴。

HUIYING

TUS設備與校準

TUS設備各子系統概述

信號發生器子系統

信號發生器是TUS系統的"指令中心"，負責產生精確的電子波形信號。它能夠生成特定頻率（通常為0.25-1 MHz）的正弦波，并實現復雜的脈沖調制功能，包括精確控制脈沖持續時間（PD）、脈沖重復頻率（PRF）等關鍵時序參數。該子系統確保超聲刺激的時間編碼精度，為神經調控提供可靠的時序基礎。

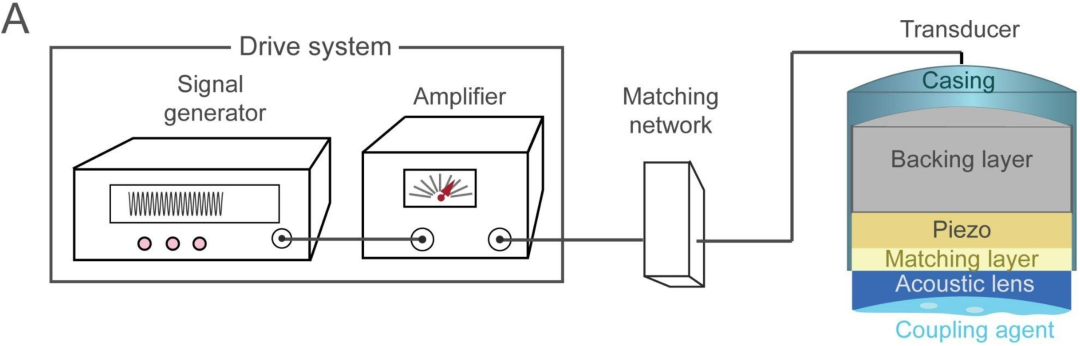

圖3：TUS系統核心組件示意圖

圖3展示完整TUS系統的四大核心組件：信號發生器、RF功率放大器、阻抗匹配網絡、換能器。科學作用：明確TUS系統的硬件架構與信號傳遞路徑。

射頻功率放大器子系統

功率放大器將信號發生器產生的低電壓波形（通常為0-1 Vpp）放大至驅動換能器所需的高電壓水平（可達百伏級）。這一放大過程必須保持高度線性，避免波形失真，同時具備完善的過壓、過流保護機制。放大器的性能直接決定最終超聲輸出的能量強度和波形保真度，是確保刺激效果穩定性的關鍵環節。

阻抗匹配網絡子系統

匹配網絡是連接放大器與換能器的"阻抗橋梁"，通過精密的電感-電容網絡實現兩者之間的阻抗轉換。它將放大器的標準輸出阻抗（50Ω）匹配到換能器的特定阻抗，最大限度地提高能量傳輸效率，減少信號反射造成的能量損失和設備損傷風險，確保功率的有效傳遞。

超聲換能器子系統

概述與功能：超聲換能器是TUS系統的核心執行部件，通過壓電效應將電能轉換為機械振動，產生超聲波。其核心功能包括能量轉換、聲波聚焦和深度靶向，是實現精確神經調控的最終執行者。

工作原理：基于逆壓電效應，當交變電場施加于壓電材料（如PZT陶瓷）時，材料發生機械振動產生聲波。換能器通過精密的機械結構設計實現聲波的聚焦和控制。

主要類型及特點：

單元素換能器

結構特征：單一壓電元件，球形或平面結構

聚焦方式：固定幾何聚焦（通過曲面形狀實現）

優點：結構簡單、成本低、易于使用

缺點：焦點固定，無法電子調焦

適用場景：淺層、固定靶點的刺激研究

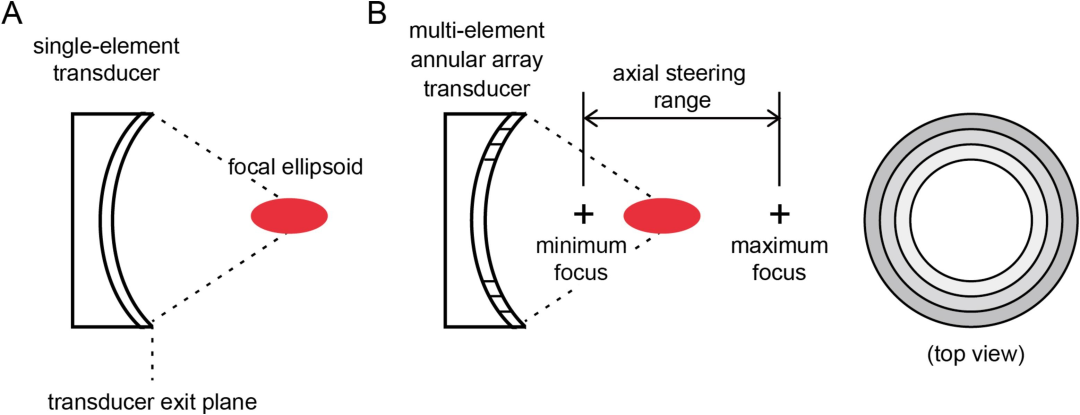

圖4 單元素與多元素陣列換能器工作原理對比圖

圖4對比單元素換能器（固定焦點）與多元素環形陣列（電子調焦）的超聲束特性。科學作用：區分兩類換能器的焦點調控能力，為設備選型提供參考。

圖4A：單元素球面聚焦換能器超聲束特性：該子圖展示了單元素球面聚焦換能器的基本結構和工作原理。

圖4A中清晰顯示了換能器的球面曲率和固定焦點特性，超聲束從換能器表面發出后，沿聲軸方向傳播并最終在焦點區域匯聚。焦點位置相對于換能器幾何中心固定，體現了單元素換能器焦點不可調的特點。超聲束在焦點區域形成典型的橢球狀能量集中區，這是實現空間特異性神經調控的基礎。

圖4B：多元素環形陣列換能器軸向調焦機制：該子圖展示了四元素同心環形陣列換能器的電子調焦能力。通過獨立控制每個環狀元素的激勵相位，可以實現焦點在軸向的電子調節。

圖4B中顯示了當施加不同的相位延遲模式時，超聲束的傳播路徑發生變化，導致焦點位置沿聲軸移動。環形陣列的設計在保持軸向調焦能力的同時，相對二維面陣簡化了驅動系統的復雜度，在靈活性和實用性之間取得了良好平衡。

多元素相控陣換能器

結構特征：多個獨立壓電元件組成陣列

聚焦方式：電子調焦（通過控制各元件相位延時）

優點：焦點可三維電子 steering，靈活性高

缺點：系統復雜，成本較高

適用場景：深層、多靶點或需要動態聚焦的研究

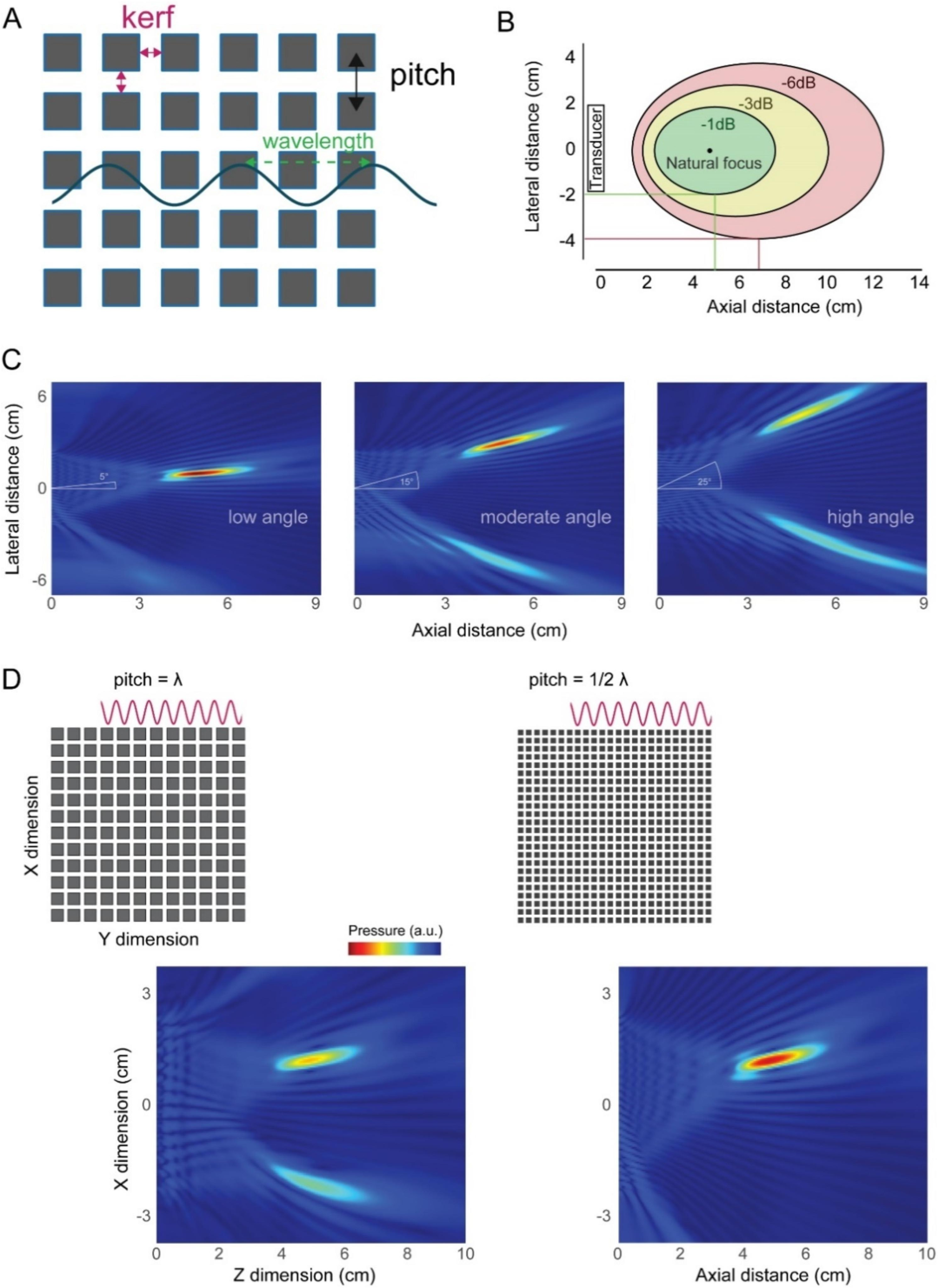

圖5：多元素相控陣的焦斑特性與柵瓣效應示意圖

圖5展示二維相控陣的幾何參數（pitch、kerf）、焦斑壓力等高線圖和柵瓣效應。科學作用：說明相控陣設計中的柵瓣問題及其解決方案。

圖5A：平面二維相控陣幾何參數定義圖：該子圖詳細展示了平面二維相控陣的關鍵幾何參數。pitch參數決定了陣元的空間采樣密度，直接影響陣列的轉向能力和柵瓣產生；kerf參數則影響陣元間的機械隔離和電學串?dāng)_。

圖5B：相控陣轉向性能等高線評估圖：此圖采用等高線圖形式展示了相控陣在不同轉向位置下的焦斑壓力保持能力。綠色等高線區域表示壓力衰減較?。ㄈ?1dB以內），轉向性能優良；紅色等高線區域則表示壓力衰減較大（如-3dB以上），轉向性能顯著下降。

圖5C：不同轉向角度下的焦斑仿真圖：該子圖通過數值仿真展示了64陣元二維相控陣在不同轉向角度下的聲場分布?？梢园l(fā)現，在小角度轉向時，焦斑保持較好的形狀；而大角度轉向時，可能出現焦斑畸變和旁瓣增強。

圖5D：陣元采樣率對柵瓣效應的影響對比圖：這個對比子圖極具價值，它通過并排比較展示了欠采樣陣列（左）與正確采樣陣列（右）在聲場特性上的顯著差異。欠采樣陣列由于陣元間距過大（pitch > λ/2），產生了明顯的柵瓣，這些額外的焦點區域與主瓣強度相當，會導致嚴重的非靶點刺激。相比之下，正確采樣的陣列產生的聲場干凈，焦點能量集中。

設計權衡矩陣(結合圖5)：

環形陣列換能器

結構特征：同心圓環狀排列的多個元件

聚焦方式：軸向電子調焦（無法橫向 steering）

優點：軸向聚焦精度高，結構相對簡單

缺點：橫向 steering 能力有限

適用場景：需要軸向深度調節的刺激研究

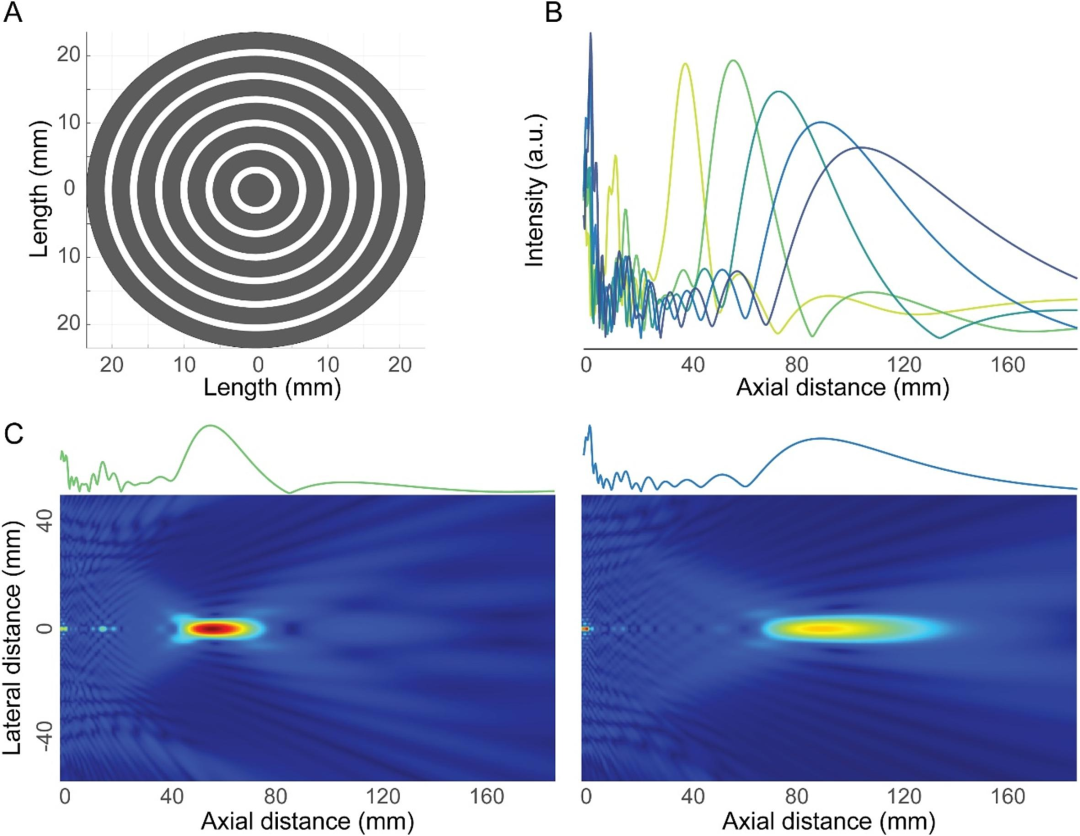

圖6：環形相控陣軸向調焦特性示意圖

圖6通過三個子圖系統闡述了環形陣列換能器的軸向電子調焦能力，揭示了這種特殊陣列結構在深度控制方面的獨特優勢和工作原理。

圖6A：四環同心環形陣列幾何配置圖：該圖展示了典型的多環同心圓形陣列換能器的物理結構。圖中清晰呈現了四個同心環狀壓電元件的幾何布局，每個環具有獨立的電極連接和可控的驅動相位。從中心到外圍，環的直徑依次遞增，但保持等間距或等面積的優化設計。這種同心圓結構保證了超聲束的軸對稱性，使焦點始終位于聲軸上，避免橫向偏移。每個環的寬度經過精確計算，確保在相同驅動電壓下產生相近的聲輸出，從而保證波前合成的質量。環與環之間的間隙被最小化以減少聲能損失，但需保持足夠的電氣隔離。這種幾何布局是實現純軸向調焦的基礎，為后續的電子控制提供了物理平臺。

圖6B：不同調焦深度下的軸向壓力分布圖：此子圖通過軸向聲壓曲線族展示了環形陣列在不同調焦深度下的聲場特性。橫軸表示沿聲束傳播方向的軸向距離，縱軸表示歸一化聲壓。圖中清晰顯示了當電子焦點從較淺深度（如40mm）向較深深度（如120mm）移動時，聲壓峰值位置的相應變化。值得注意的是，隨著焦點深度增加，焦斑長度逐漸增大，而峰值壓力有所降低，這體現了衍射效應導致的能量分散現象。曲線還顯示，在非焦點區域，聲壓迅速衰減，證明了環形陣列的良好聚焦能力。不同顏色或線型的曲線分別對應不同的電子相位設置，直觀反映了電子延遲對焦點位置的精確控制能力。

圖6C：三維聲場焦斑形態隨深度變化圖：該子圖以三維等高線圖形式展示了環形陣列在三個代表性深度（如60mm、90mm、120mm）下的焦斑形態演變。每個子圖中，顏色深淺表示聲壓強度，清晰地顯示了焦點區域的橢球狀能量集中區?？梢杂^察到，隨著調焦深度增加，焦斑在軸向逐漸拉長，橫向尺寸也有所增大，這是環形陣列衍射特性的直接體現。在較淺深度處，焦斑呈現較短的橢球狀，能量集中度高；而在較大深度處，焦斑變?yōu)?strong>細長的橢球狀，能量相對分散。所有焦斑都保持良好的軸對稱性，證實了環形陣列在軸向調焦過程中不會產生橫向偏移，這一特性對于精確的深度控制至關重要。

耦合監測子系統

耦合監測系統實時監測換能器與頭皮之間的耦合狀態，通過測量前向功率與反射功率的比例評估耦合質量。良好的耦合是確保超聲能量有效傳入顱內的前提，監測系統能夠及時發現氣泡或接觸不良等問題，為實驗質量提供保障。

校準系統概述

校準目的與重要性

校準是確保TUS實驗可重復性和安全性的關鍵環節。其主要目的是驗證設備輸出參數的準確性，包括聲壓、強度、焦點位置等，確保刺激參數符合安全標準且結果可靠可比。

校準方法與流程

水聽器掃描校準：使用校準過的水聽器在掃描水槽中測量聲場分布，獲取準確的聲壓值和焦點位置。這是最直接的校準方法，可提供完整的聲場特性。

輻射力天平校準：通過測量超聲輻射力來計算聲功率，適用于輸出功率的絕對校準。這種方法精度高，但需要專業設備。

電參數間接校準：通過監測驅動電壓、電流等電參數來間接評估聲輸出，結合前期水聽器標定數據，實現快速現場校準。

校準周期與標準

首次校準：新設備啟用或大修后必須進行全參數校準

定期校準：建議每季度或每50小時使用后進行一次基本校準

異常情況：設備移動、維修或參數異常時立即重新校準

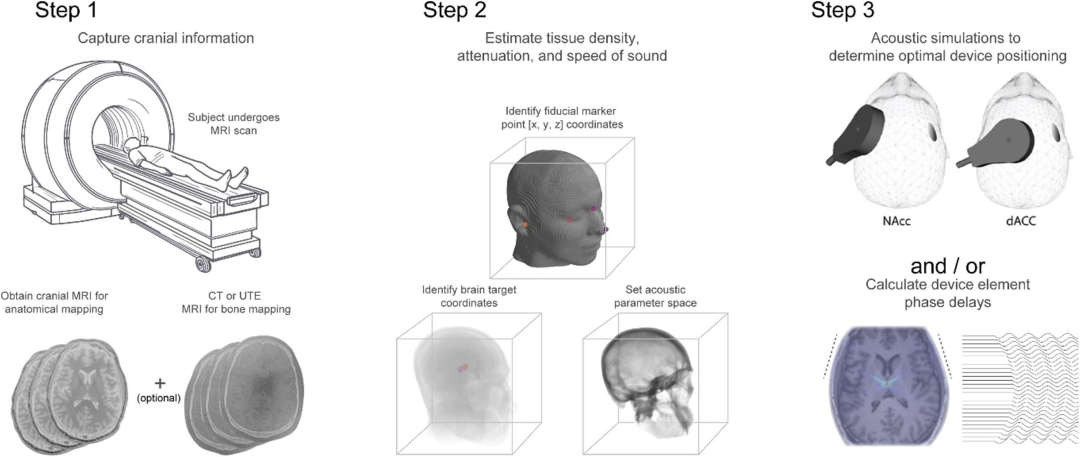

圖7：聲學模擬在TUS實驗規劃中的分步應用流程圖

圖7展示從影像采集到聲學空間映射再到設備模擬的完整工作流。科學作用：明確聲學模擬在實驗規劃中的系統性應用。

圖7-Step1：多模態醫學影像采集與預處理流程圖:該子圖展示了TUS實驗規劃的數據基礎準備階段。圖中清晰地顯示了兩種關鍵的醫學影像采集路徑：結構性MRI（如T1加權像）用于精確識別軟組織結構和腦區定位，提供高分辨率的腦解剖信息；計算機斷層掃描（CT）或超短回波時間（UTE）MRI專門用于顱骨成像，獲取骨密度和幾何特征數據。這些影像數據經過配準和分割預處理后，生成三維的顱骨和腦組織模型。特別值得注意的是，UTE序列作為CT的替代方案，避免了電離輻射，同時能提供足夠的骨密度信息用于聲學參數估算。這個階段的質量直接決定后續模擬的準確性，需要確保影像的各向同性分辨率和精確的空間配準。

圖7-Step2：個性化頭模聲學空間映射與靶點定位圖:此子圖展示了從醫學影像到聲學模型的關鍵轉換過程。通過圖像分割算法，從CT或UTE影像中提取顱骨輪廓，并基于Hounsfield單位或信號強度與聲學參數（密度、聲速、衰減系數）的已知關系，生成三維聲學參數圖。同時，在結構性MRI上精確勾畫靶點區域，如深部核團或特定皮層區域。圖中可能顯示彩色編碼的聲學參數分布，其中顱骨區域呈現較高的聲速和衰減值。這一步驟還涉及坐標系建立和解剖標記點（如nasion、tragi）的標識，為后續的換能器導航提供空間參考框架。這種個性化的聲學空間映射是精確模擬的基礎，能夠有效補償個體顱骨差異對超聲傳播的影響。

圖7-Step3：聲學設備模擬與波束優化配置界面圖:該子圖展示了聲學仿真軟件的實際操作界面，呈現了如何將前兩步的準備數據應用于換能器配置優化。圖中可能顯示虛擬換能器模型被放置在頭皮表面，其位置、方向和聲學參數均可調整。軟件通過聲波傳播算法（如角譜法、k-Wave模擬）計算顱內聲場分布，并以壓力等高線或溫度分布圖形式可視化。研究人員可以交互式地調整換能器參數（如驅動電壓、相位模式），實時觀察焦點位置、大小和強度的變化，同時監控熱指數（TI）和機械指數（MI）等安全參數。這種模擬允許在真實實驗前優化刺激方案，確保目標覆蓋最大化同時滿足安全要求。

系統協同工作與總結

各子系統協同工作流程

TUS設備系統通過精密的協同工作機制實現有效的神經調控：信號發生器產生精確的波形"指令"，功率放大器賦予其足夠的"驅動力量"，匹配網絡確保能量的高效"傳輸"，換能器完成最終的"能量轉換"，耦合監測保障能量的有效"輸入"，而校準系統則驗證整個過程的"準確可靠"。

工作流程特征：

信號流傳遞：從數字指令到機械振動的無縫轉換

實時反饋調節：基于監測數據的動態參數調整

安全監控：多級保護確保設備與受試者安全

數據可追溯：全參數記錄支持結果復現

總結

TUS設備系統是一個高度集成的精密儀器體系，各子系統既各司其職又緊密協作。超聲換能器作為系統的核心執行部件，其類型選擇直接影響刺激的靈活性和精度。而嚴格的校準體系則是確保實驗科學性和安全性的基石。這種系統化的設計理念使得TUS技術能夠為神經科學研究提供可靠、精準的非侵入性調控手段。

HUIYING

實驗設計與操作

一、實驗范式設計與選擇

實驗范式定義：實驗范式是TUS研究中刺激施加與效應測量的系統性框架，規定了刺激時間、測量方式和因果邏輯關系，是實驗設計的核心方法論基礎。

在線范式：在線范式指同時進行超聲刺激與神經活動記錄的實驗設計。如圖9F所示，該范式通過精確的時間鎖定，直接捕捉TUS對神經電路的急性調控效應。例如在TUS-fMRI聯合應用中，超聲刺激與BOLD信號采集嚴格同步，可實時觀察刺激引起的血氧動力學變化。這種范式能有效區分直接神經激活與間接網絡效應，但需要解決電磁兼容性等技術挑戰。在線范式特別適合研究感覺處理、運動控制等快速神經過程，為機制探索提供高時間精度的因果證據。

離線范式：離線范式采用先刺激后記錄的時間序列，重點考察TUS的長時程后效應。在刺激結束后一段時間（數分鐘到數小時）再進行神經成像、電生理或行為測量。這種范式能夠捕捉神經可塑性變化，如突觸效能改變、網絡重組等持續效應。離線設計避免了刺激過程中的技術干擾，但需要嚴格控制時間衰減效應和非特異性影響因素。該范式適用于研究學習記憶、情緒調節等需要時間發展的持續性神經功能，為治療性應用提供設計依據。

二、干擾控制策略與方法

干擾控制定義與目的：干擾控制是識別并消除非特異性混淆因素的方法體系，旨在確保觀察效應真正源于目標腦區的神經調控，而非外周刺激的副產品。嚴謹?shù)母蓴_控制是結論有效性的根本保障。

聽覺干擾控制：如圖8A所示，聽覺干擾主要源于骨傳導聲（PRF=1-1000Hz可聽范圍）。控制方法包括脈沖包絡優化，如圖8B所示的斜坡漸變替代矩形脈沖，減少高頻諧波，以及聽覺掩蔽（如多音隨機"Mondrian"噪聲，覆蓋可聽頻譜）。這些方法需在心理物理學預實驗中驗證掩蔽效果，確保參與者無法區分真實刺激與掩蔽條件。

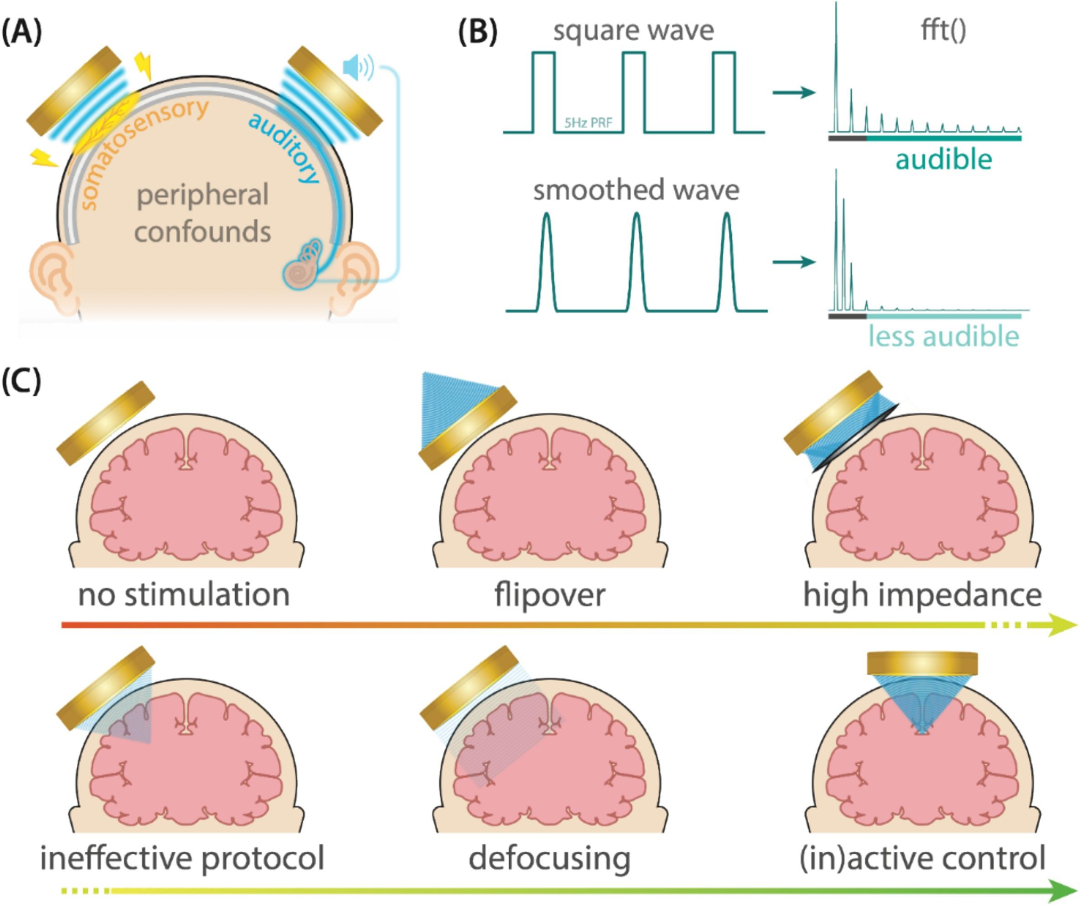

圖8：TUS外周干擾類型與控制方法示意圖

圖8分類展示聽覺干擾（骨傳導）、體感干擾（振動）及其控制方法（掩蔽聲、Sham刺激）。科學作用：指導研究者排除實驗干擾，確保結果可靠性。

圖8A：TUS外周干擾產生機制示意圖：該子圖直觀展示了TUS應用中兩類主要的外周干擾產生路徑。左側展示了體感干擾的產生機制：超聲換能器與頭皮接觸時，其機械振動通過直接傳導和接觸壓力激活皮膚觸覺感受器，可能同時刺激皮下神經末梢。右側詳細說明了聽覺干擾的雙重傳導路徑：一方面，超聲波在顱骨中傳播產生骨傳導聲，直接刺激內耳；另一方面，換能器振動通過空氣產生氣傳導聲。

圖8B：脈沖包絡形狀對聽覺干擾的影響分析圖：此子圖通過時域波形對比揭示了脈沖包絡設計對聽覺干擾的關鍵影響。圖中可能包含頻譜分析插圖，顯示斜坡包絡如何降低可聽頻率范圍內的能量分布。這種時頻分析幫助研究者理解為何簡單的包絡整形能有效降低聽覺干擾，同時保持神經調控效果。

圖8C：TUS干擾控制方法分類與效果評估圖：該子圖系統比較了三種主要控制方法的原理與效果梯度。換能器翻轉法通過改變換能器朝向（如90°或180°翻轉）使聲束偏離頭部，但可能無法完全復制體感干擾。"高阻抗耦合"法使用聲學阻抗不匹配材料（如含氣泡墊層）阻擋超聲傳輸，但需注意可能改變接觸感受。"主動控制位點"法通過刺激功能確認的無效腦區（如腦室或白質區），在保留外周感受的同時控制神經特異性。

體感與熱干擾控制：體感干擾來自換能器機械振動和接觸壓力，可通過優化耦合界面控制。熱干擾源于組織吸收聲能產熱，需采用間歇性刺激和冷卻措施。如圖8C所示，控制條件設計包括Sham刺激（如換能器翻轉）和主動控制位點選擇，確保實驗的嚴謹性。

干擾控制全流程分階段功能、作用、實施方法與關鍵屬性總結表:

干擾控制的核心目的是識別并消除非特異性混淆因素（如聽覺、體感、熱干擾），確保TUS觀察效應真正源于目標腦區的神經調控而非外周刺激副產品，其作用是保障實驗結論的特異性（中樞神經調控）與可靠性（可重復性）。實施上采用全流程分階段控制策略：預實驗階段通過聲學仿真（預測MI/TI）、水聽器掃描（避柵瓣）、心理物理學預實驗（驗聽覺掩蔽）優化參數；實驗設計階段設置Sham刺激（翻轉換能器/解耦）、主動控制位點（刺激腦室），用斜坡包絡脈沖（減諧波）、硅膠耦合墊（隔振動）、冷卻除氣凝膠（控溫升）規避干擾；實時實施階段動態監測TI/MI（超閾值關斷）、紅外熱像儀控溫，受試者戴耳機播掩蔽噪聲、導航系統跟蹤靶點（精度2-3mm）；事后評估階段用問卷記副作用（對比Sham組）、統計模型扣非特異性效應、復查校準（偏差≤5%），形成“預測-規避-監測-補償”閉環，最終實現干擾最小化與調控精準化。

三、應用規劃與空間靶向

應用規劃定義與目的：應用規劃是從靶點選擇到刺激實施的系統化流程，確保超聲能量精確聚焦于目標核團，是實現空間特異性神經調控的操作基礎。

靶點定義與個體定位：如圖9A所示，基于多模態影像精確界定刺激靶點。通過高分辨率T1像分割生成個體腦模型，結合圖譜配準將標準坐標映射至個體空間，如圖9B所示。

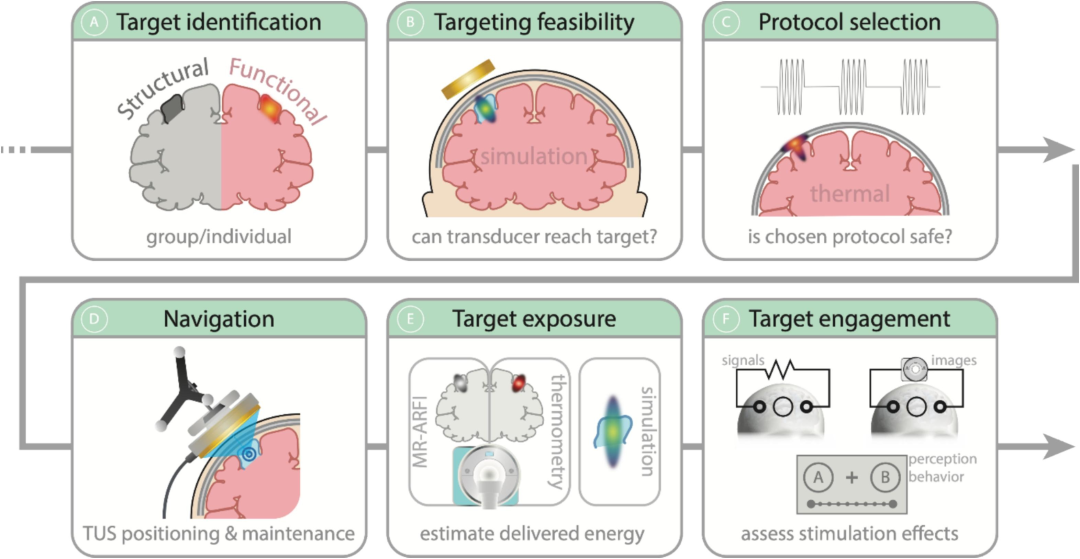

圖9 TUS實驗規劃與執行的標準化工作流程圖

圖9通過六個核心步驟系統展示了經顱超聲刺激從靶點定位到神經參與證據獲取的完整實驗流程，為TUS研究提供了方法論框架。

圖9A：個體目標識別與定義，步驟一的核心任務是基于多模態影像數據精確界定刺激靶點。該步驟首先通過個體結構MRI（如T1加權像）獲取高分辨率腦解剖圖像，結合功能定位方法（如任務態fMRI、靜息態功能連接或DTI纖維追蹤）確定目標腦區的空間坐標。

圖9B：換能器性能模擬評估，步驟二通過聲學仿真技術評估不同換能器對特定靶點的覆蓋能力?；诓襟E一獲得的個體頭模和靶點坐標，建立聲波傳播模型，模擬計算不同型號換能器（單元素、環形陣列、平面相等）產生的聲場分布。

圖9C：刺激參數優化與安全評估，步驟三著重脈沖參數優化和生物安全評估?；诼晫W(xué)仿真結果，調整脈沖持續時間（PD）、脈沖重復頻率（PRF）和占空比（DC）等關鍵參數，平衡神經調控效果與安全邊界。通過熱模擬計算組織溫升，確保符合熱指數（TI）限制（如ΔT<2°C）；通過機械指數（MI）評估空化風險。同時考慮刺激模式（連續波vs脈沖波）對神經興奮性/抑制性的差異影響，最終確定安全有效的刺激協議。

圖9D：神經導航與精準定位，步驟四通過frameless stereotactic神經導航系統實現虛擬計劃到物理空間的精確轉換。系統通過紅外光學追蹤捕獲頭部參考架和換能器上反光標記球的空間坐標，與術前MRI進行點對點配準和表面匹配，實現亞毫米級共配準精度。實時顯示換能器相對于目標腦區的位置、角度和距離，提供在線反饋指導操作者調整。同時記錄實際刺激位置數據，為事后分析提供溯源依據，確?？臻g靶向的可重復性。

圖9E：目標暴露驗證，步驟五采用MR-ARFI（聲輻射力成像）和MR測溫等技術實證驗證超聲能量在目標腦區的實際分布。MR-ARFI通過運動編碼梯度檢測超聲輻射力引起的微米級組織位移，直接繪制聲場空間分布；MR測溫基于質子共振頻率漂移原理監控組織溫升時空變化。

圖9F：神經參與證據獲取，步驟六通過多模態技術獲取神經靶向參與的生物學證據。電生理記錄（如EEG、MEG、顱內電極）捕捉刺激引起的場電位變化和振蕩活動調制；功能影像（如fMRI、PET）顯示腦網絡活動和代謝改變；行為測量評估認知功能和運動表現變化；生理指標（如心率變異性、皮膚電導）反映自主神經調控效果。多維度證據共同構成神經調控有效性的因果鏈，為機制闡釋和臨床轉化提供堅實基礎。

總結：圖9系統整合了影像學、聲學、導航技術和神經科學方法，形成了從虛擬計劃到生物學效應的完整證據鏈。六個步驟環環相扣，既保證了實驗的嚴謹性和可重復性，又為個體化精準神經調控提供了標準化框架，是TUS技術從方法探索走向臨床應用的路線圖。

換能器選擇與物理導航：根據靶點深度和大小選擇最優換能器，如圖10所示。通過光學追蹤實現MRI-頭部-換能器的空間共配準，如圖10和圖9C所示，實時跟蹤換能器位置，確保靶點精度在2-3mm內。

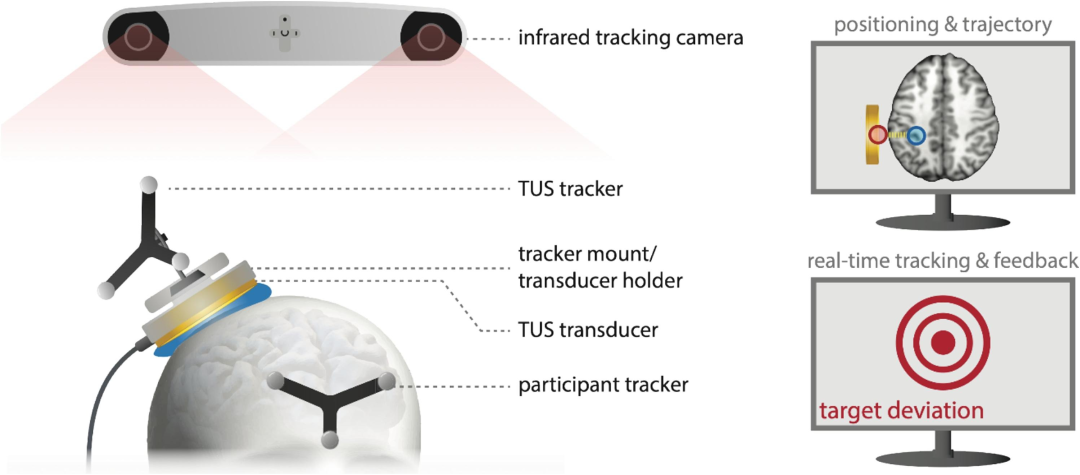

圖10 神經導航系統核心組件與實時定位原理示意圖

圖10展示了TUS實驗中實現精確靶向刺激的關鍵技術——神經導航系統的工作機制。圖10詳細呈現了frameless stereotactic神經導航系統的核心構成與實時定位流程。系統基于紅外光學追蹤技術，通過高分辨率紅外相機（通常配備兩個以上傳感器單元以消除遮擋）捕捉安裝于參與者頭部的參考架反射標記點和固定于超聲換能器的工具動態參考架三維空間坐標。系統首先進行多模態影像與物理空間的坐標系統一：在個體T1結構像上預設解剖標記點（如nasion鼻根點、bilateral pre-auricular points耳前點）和表面散點，操作者使用校準指針在實際頭部對應位置取樣，通過最小二乘算法實現毫米級配準精度。導航軟件實時計算換能器聲束中心軸相對于預設顱內靶點的空間關系，動態顯示歐幾里得距離、入射角度和光束路徑，操作者可根據實時視覺反饋（通常以彩色編碼距離圖形式呈現）微調換能器位姿。該系統有效解決了個體解剖差異和操作者依賴性問題，將傳統基于外部標志的厘米級定位精度提升至2-3毫米的立體定向標準，是實現TUS空間特異性的技術基石。

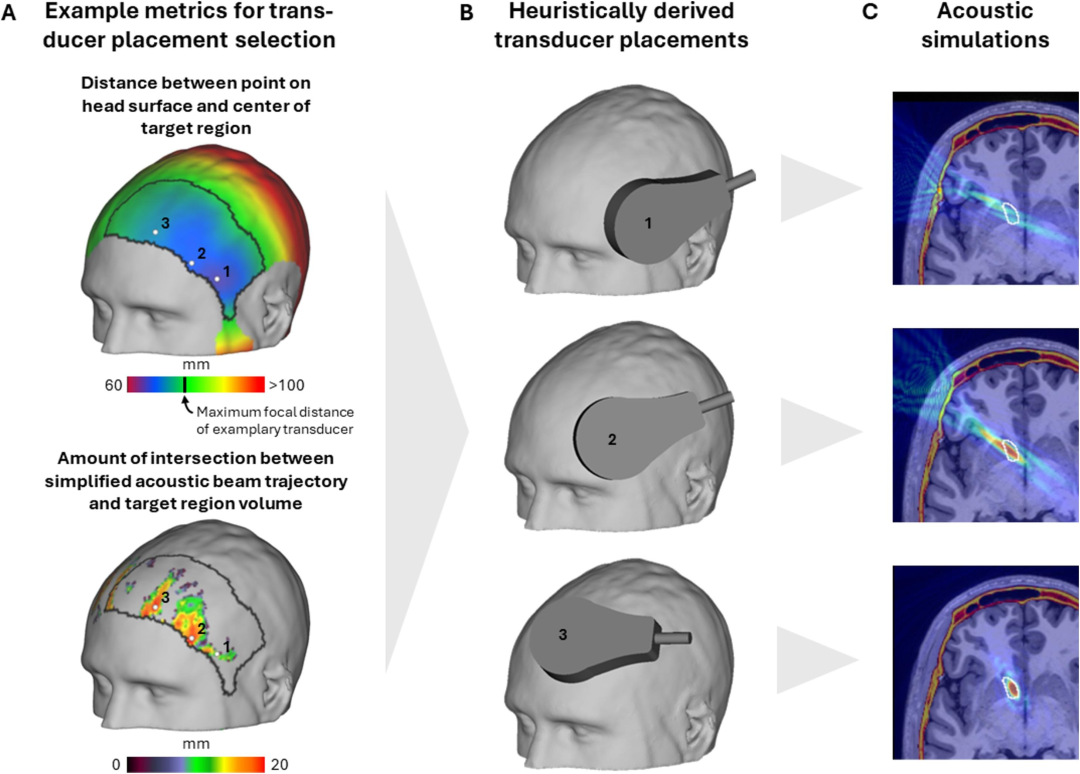

圖11 個性化TUS換能器放置優化與聲場覆蓋評估圖

圖11展示了基于個體頭模的換能器位置優化方法，通過聲學仿真評估不同放置方案對目標腦區的覆蓋效果。圖11系統闡述了個性化TUS換能器放置的啟發式規劃方法。該圖左側通過彩色編碼距離映射直觀顯示頭顱表面各點與目標腦區的幾何距離關系，其中冷色調（藍色）區域表示靶點可及性較高的優選位置，暖色調（紅色）區域則提示不適宜放置換能器的解剖約束區（如顳骨鱗部、鼻竇等聲學障礙區）。右側通過聲場仿真可視化對比三個候選換能器位置（Position 1-3）的焦斑與目標腦區的空間重疊度，其中Position 3展現出最優的靶點覆蓋特性——焦斑中心與目標核團高度重合，且-3dB焦域完全包覆目標區域，同時旁瓣能量遠離重要功能區。這種模擬驅動的規劃方法有效整合了個體顱骨幾何特征、聲學傳播特性與神經解剖約束，為最大化刺激效率和最小化脫靶風險提供了量化決策支持，顯著提升了TUS研究的空間精確性與實驗可重復性。

刺激參數優化：基于聲學仿真優化脈沖參數，如圖2所示的脈沖波形和表1的參數定義，平衡神經效應與安全邊界。

通過這種系統化的實驗設計流程，TUS研究能夠?qū)崿F(xiàn)從概念定義到精確實施的完整方法論支撐，為高質量神經調控研究提供堅實基礎。每個步驟都配有相應的圖示說明，確保實驗設計的可操作性和可重復性。

HUIYING

目標驗證與神經參與證據

一、目標暴露驗證：超聲能量在靶點的精準遞送確認

目標暴露驗證是通過無創/微創影像技術直接檢測超聲能量在預設靶點的實際分布，確保刺激方案的空間精確性，是TUS實驗“從計劃到執行”的關鍵質控環節。核心方法包括MR-ARFI和MR測溫，二者分別從力學效應和熱效應維度量化超聲暴露特征。

MR-ARFI（磁共振聲輻射力成像）：

原理基于超聲輻射力（低強度聚焦超聲脈沖對組織的瞬時推力）引起的微觀位移（通常為微米級），通過MRI梯度回波序列檢測組織相位變化反推位移分布。實驗中，向靶點發射短時程（μs級）高強度聚焦脈沖，利用互相關算法計算前后圖像相位差，生成位移矢量圖。

MR測溫（質子共振頻率偏移法，PRFS）：

基于氫質子共振頻率隨溫度升高線性偏移的特性（約-0.01 ppm/°C），通過梯度回波EPI序列采集相位變化，結合預先標定的溫度-相位轉換系數，重建三維溫度分布圖。實驗中需同步記錄基線溫度，刺激期間動態監測溫升，驗證是否符合安全標準（ΔT≤2°C）。PRFS可量化焦斑內溫度梯度（如中心與邊緣溫差）、熱擴散范圍，尤其適用于熱效應主導的刺激協議（如連續波TUS）；需注意磁場不均勻性會引入誤差，需通過B0場校正和水模校準優化精度（靈敏度達0.1°C）。

二、神經靶向參與：超聲對目標腦區功能的特異性調控證據

神經靶向參與證據旨在證明超聲能量確實作用于目標神經元并引發預期神經響應，需區分“直接神經激活”與“間接網絡效應”，通過直接證據（細胞內/近細胞記錄）和間接證據（宏觀功能成像/行為輸出）分層驗證（核心實驗范式見圖12，匯總直接/間接證據的技術路線）。

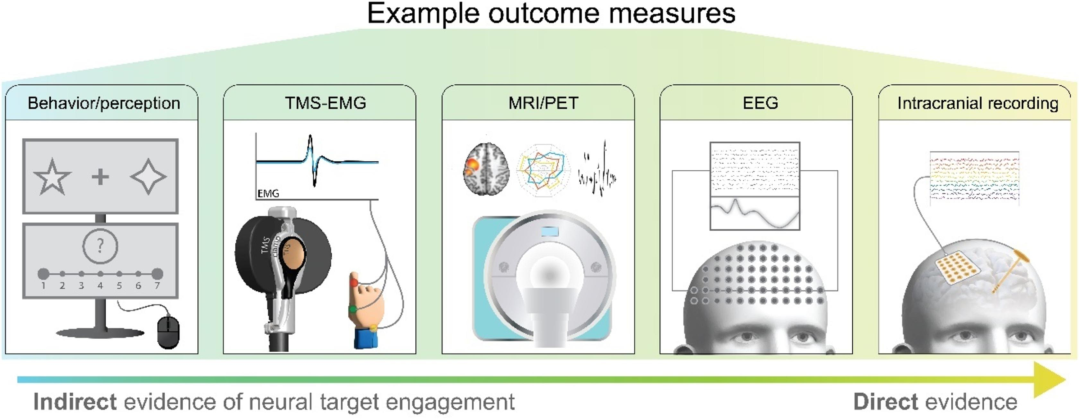

圖12 TUS神經調控效應測量類型與證據等級示意圖

圖12以層次化結構系統展示了TUS神經調控效應的多維度測量類型，按證據直接性從低到高（間接→直接）分為四大類，為研究者選擇合適的結果評估方法提供直觀框架。圖中左側為間接證據區，包含行為/感知測量（如觸覺辨別閾值、光幻視出現率、空間記憶任務績效），通過外顯功能變化反映神經調控效果；其右側為電生理與影像證據區，涵蓋高密度EEG（測誘發電位，需掩蔽聽覺干擾）、TMS-EMG/EEG（測運動皮層興奮性）、fMRI/PET（BOLD/ASL測急性效應、MRS測代謝），從宏觀網絡到介觀電活動層面捕捉響應。最右側為直接證據區，展示顱內電極（sEEG/DBS測局部場電位，需排除機械偽影），通過細胞/近細胞水平的電活動記錄（如LFP功率變化、單單元放電同步化）提供因果關聯的“金標準”。圖中以箭頭方向強調證據等級遞增邏輯，輔以示例圖標（如行為任務示意圖、EEG波形、fMRI激活圖、電極植入位置），清晰呈現不同測量技術的適用場景與互補性，是TUS效應評估的方法學導航圖。

（一）直接證據：神經元活動的單細胞/局部場電位記錄

直接證據通過侵入性或高密度非侵入性電生理技術，在時空精度上直接捕捉目標腦區的神經電活動變化，是“因果關聯”的金標準。

顱內電極記錄（sEEG/DBS）：

對接受癲癇監測或帕金森治療的患者，利用已植入的立體腦電圖（sEEG）電極或腦深部刺激（DBS）電極，在TUS刺激同時記錄局部場電位（LFP，頻段0.1-500Hz）和單單元放電（SUA，尖峰信號）。例如，刺激運動皮層M1區時，sEEG可記錄到γ頻段（30-80Hz）功率增強及運動神經元放電同步化；刺激丘腦腹中間核（Vim）時，可觀察到與震顫抑制相關的β頻段（13-30Hz）去同步化。關鍵需排除機械偽影：通過同步記錄換能器振動加速度計信號，對LFP數據進行帶通濾波（如去除<10Hz振動噪聲），或采用“刺激-記錄”時間窗分離（刺激后50-200ms分析神經響應）。

高密度EEG（hd-EEG）：

利用64-256導聯EEG系統，在TUS刺激時記錄全腦電活動，通過時間鎖定平均（TLA）提取誘發電位（EPs）或事件相關電位（ERPs）。例如，刺激視覺皮層V1區時，可觀察到P1-N1復合波（刺激后80-150ms）的振幅/潛伏期變化。為掩蔽聽覺干擾（骨傳導聲），需同步播放多音隨機掩蔽噪聲（Auditory Mondrian，圖8B），并通過源定位算法（如sLORETA）將EPs溯源至目標腦區，驗證神經響應起源于靶點而非聽覺皮層。優勢是可保留頭皮全腦視角，但空間分辨率較低（~5-10mm），需結合個體MRI進行源重建。

（二）間接證據：宏觀功能與行為輸出的系統性變化

間接證據通過非侵入性功能影像、神經調控交互效應或行為任務，在系統層面驗證TUS的靶向調控作用，適用于健康受試者或無法進行侵入性記錄的人群。

功能影像（MRI/PET）：

急性效應：采用BOLD-fMRI（血氧水平依賴）或ASL（動脈自旋標記），檢測TUS刺激中/后腦區血流/氧合變化。例如，刺激前額葉背外側皮層（DLPFC）時，fMRI可顯示默認網絡（DMN）與執行控制網絡（ECN）的功能連接增強（圖12）。

代謝效應：磁共振波譜（MRS）通過檢測靶區代謝物濃度（如GABA、谷氨酸、NAA）變化，反映神經代謝調控。例如，TUS刺激初級體感皮層（S1）后，MRS可發現GABA/肌酸（GABA/Cr）比值升高，提示抑制性調控。

PET成像：通過18F-FDG示蹤劑檢測葡萄糖代謝率變化，或11C-PK11195標記小膠質細胞活化，評估慢性TUS的神經炎癥反應（長期安全性）。

TMS-EMG/EEG交互驗證：

利用經顱磁刺激（TMS）作為“探針”，在TUS刺激后評估目標皮層的興奮性。例如，TUS刺激M1區后，通過TMS誘發運動誘發電位（MEP）并記錄肌電圖（EMG），若MEP振幅顯著增加（如>20%），提示皮層-脊髓通路興奮性增強（圖12）?；蚪Y(jié)合TMS-EEG記錄皮質腦電響應（如N100成分），分析TUS對皮層信息處理效率的影響。

行為與感知任務：

設計靶點特異性行為范式，通過Sham對照（翻轉換能器/解耦）排除非特異性效應。例如：

刺激S1區時，采用觸覺辨別任務（如兩點辨別覺閾值測定），若TUS組閾值降低（辨別力提升），提示體感皮層功能增強；

刺激V1區時，記錄光幻視（phosphene）出現率與位置，驗證視覺皮層靶向性；

刺激海馬體時，通過空間記憶任務（如Morris水迷宮）評估長時程記憶改善效應。

驗證邏輯與核心價值

目標驗證與神經參與證據共同構成TUS研究的“閉環質控鏈”：前者確保“超聲打得到”（空間精準），后者證明“超聲打得動”（神經響應）。二者結合可排除脫靶效應（如聽覺/體感干擾）、非特異性網絡激活，為TUS的機制研究（如神經振蕩調控）和臨床應用（如抑郁癥靶點優化）提供不可替代的科學支撐。圖12通過整合直接/間接證據的實驗范式，直觀展現了從“靶點暴露”到“神經響應”的多層級驗證體系。

HUIYING

安全規范

安全規范是tFUS/TUS研究與臨床應用的核心底線，基于ITRUSST（國際經顱超聲刺激安全聯盟）共識，通過機械安全、熱安全和風險評估三大支柱構建防護體系，確保刺激過程無不可逆組織損傷。

一、機械安全：控制空化效應，避免組織損傷

核心原理：機械安全旨在限制超聲空化效應（液體中微小氣泡在負壓作用下振蕩、塌陷引發的沖擊波和微射流），防止神經元膜破裂、毛細血管出血等機械損傷。空化風險與峰值負壓（p?）和超聲頻率直接相關。

量化指標：機械指數（Mechanical Index, MI）

定義：無量綱指數，評估空化風險的核心參數，公式為：

其中，p?為脈沖波形的峰值負壓（單位：MPa），f為超聲頻率（單位：MHz）。

限值依據：ITRUSST共識推薦，無超聲造影劑時MI≤1.9（超過此值時空化風險顯著增加）；若存在造影劑（微泡），MI需進一步降低（通?！?.7）。

監測方法：通過水聽器掃描測量焦點處p?（如圖14水聽器系統），結合已知頻率f計算MI，確保設備輸出MI在安全閾值內。

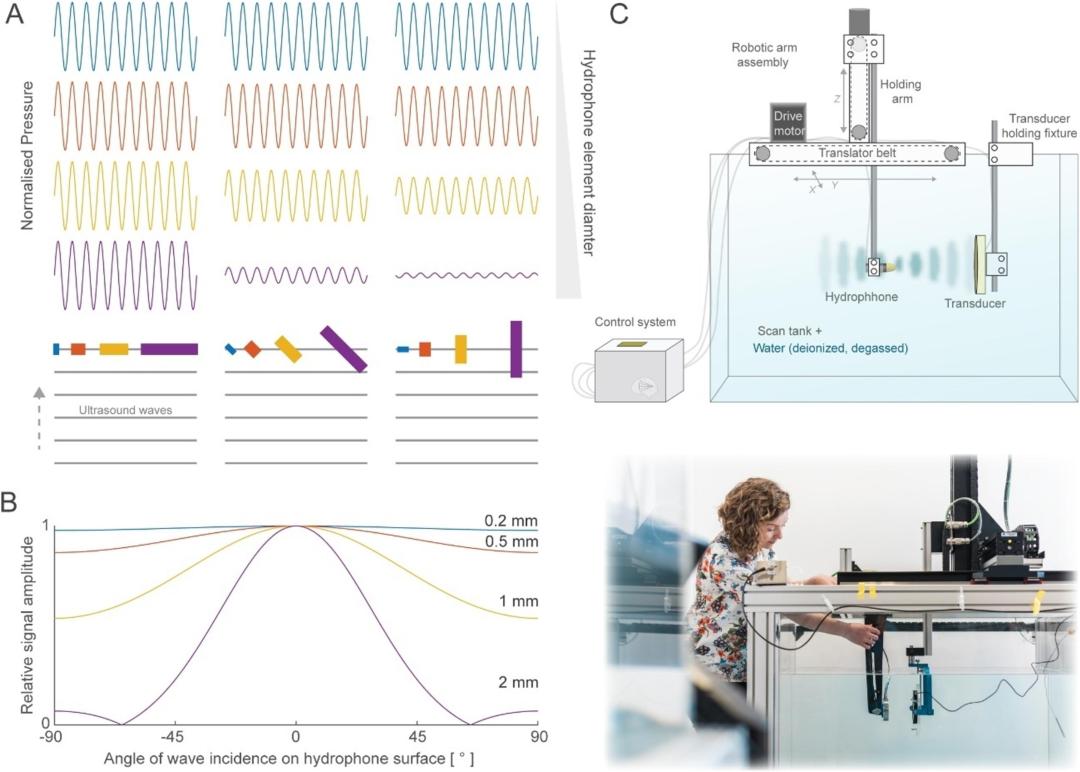

圖13 水聽器特性與聲場掃描系統配置圖

圖13系統展示了TUS設備校準中水聽器測量系統的核心構成與工作原理，包括水聽器類型特性、指向性性能及聲場掃描水箱的機械設置，是理解超聲聲場精確測量方法的關鍵圖示。

圖13A：水聽器類型與尺寸對信號的影響：該子圖對比針式水聽器與膜式水聽器的結構差異及其對聲場測量的影響，通過聲壓波形直觀展示“空間分辨率”與“測量穩定性”的權衡。針式水聽器（敏感元件直徑0.2-1.0mm，如PVDF針狀探頭）輸出短脈沖波形，含焦斑內高壓核心區的壓力驟升及側瓣弱信號（細節豐富），空間分辨率高（≈元件尺寸），適合測量焦斑邊緣、側瓣等近場高壓細節；膜式水聽器（敏感元件直徑1-5mm，如球形膜片）輸出連續/長脈沖波形，峰值平滑、幅值穩定（波動<5%，大元件“平均效應”），頻響寬（可達100MHz），適合遠場聲壓分布或均勻場（如環形陣列軸向聲束）的平均測量。二者為研究者根據測量目標（焦斑驗證vs.功率校準）選擇水聽器類型提供依據。

圖13B：水聽器指向性特性與校準鏈：該子圖展示水聽器的指向性圖案與校準鏈體系。指向性圖案以極坐標呈現靈敏度分布：軸線方向靈敏度最高，偏離軸線±30°內衰減<3dB，需對準聲束中心測量；校準鏈明確初級校準（光學法/輻射壓力法，國家計量院溯源，精度±2%）與二級校準（比較法，已校準水聽器參考，精度±5%）流程，確保數據溯源性；同時標注頻率響應曲線（0.1-20MHz平坦響應），強調需匹配TUS頻率（0.25-1MHz）避免諧波失真。此子圖為水聽器性能校準與指向性控制提供標準。

圖13C：聲場掃描水箱機械設置與三維定位：該子圖呈現聲場掃描水箱的機械結構與操作流程：水箱內換能器固定于底部，水聽器通過支架連接三維定位系統（步進電機驅動X-Y-Z平移臺，步長精度0.1mm）；配套水溫控制（恒溫水浴維持20-25℃減少聲速漂移）與除氣裝置（循環脫氣泵除氣泡防散射）；掃描時沿預設路徑（螺旋線/網格點）移動水聽器，同步記錄位置坐標與聲壓信號，通過插值算法重建三維聲場（焦斑FWHM、旁瓣水平）。此子圖是水聽器掃描校準的操作指南，為TUS設備輸出參數（焦點位置、聲壓強度）的準確性驗證提供硬件基礎。

總結：圖13通過三個子圖從器件選擇（14A）、性能校準（14B）到系統搭建（14C），完整覆蓋了水聽器測量系統的核心技術環節。其價值在于將抽象的聲場測量方法轉化為可操作的硬件配置與參數選擇邏輯，為TUS設備的校準精度（如焦點位置、聲壓強度）和安全評估（如MI計算）提供了物理測量保障，是連接理論聲學與實驗驗證的關鍵橋梁。

二、熱安全：限制溫升與熱劑量，防止熱損傷

核心原理：超聲能量被組織吸收后轉化為熱能，可能導致蛋白質變性、神經興奮性異常。熱安全通過三重標準控制：即時溫升、累積熱劑量和熱指數（TI）限時。

即時溫度上升（ΔT）≤2°C

依據：人體組織耐受閾值研究表明，短時間（≤30分鐘）內局部溫升≤2°C時，無不可逆熱損傷（如細胞膜完整性破壞）。

監測方法：

MR測溫（PRFS序列）：基于質子共振頻率偏移（約-0.01ppm/°C），通過梯度回波EPI序列重建三維溫度分布；

體表紅外熱成像：監測換能器接觸區皮膚溫度（精度±0.5°C）；

嵌入式熱電偶：直接接觸頭皮測量（響應時間<1秒）。

累積熱劑量≤0.25 CEM43

定義：CEM43（累積等效分鐘數）是將不規則溫升轉換為43°C下等效損傷時間的指標，公式為：

其中，ti為溫度Ti持續時間（分鐘），R=0.25（43°C時的溫度系數）。

限值：ITRUSST推薦單次刺激累積熱劑量≤0.25 CEM43（相當于43°C下15秒，或42°C下1分鐘），避免慢性熱損傷。

熱指數（Thermal Index, TI）限時刺激

定義：TI為無量綱指數，表示“當前超聲功率下組織溫升的理論最大值”，TI=1對應ΔT≈1°C。

限時規則（基于FDA標準）：

三、風險評估：排除禁忌證與監測副作用

核心目標：識別高風險人群，監測非特異性效應，確保受試者安全。

禁忌證（絕對排除標準）

顱骨異常：顱骨植入物（鈦合金板/螺釘，反射超聲導致局部能量積聚）、顱骨缺損（壓力失衡）、顱骨增厚（如Paget病，衰減異常）；

血管病變：顱內動脈瘤（超聲振動可能導致瘤體破裂）、血管鈣化（斑塊脫落風險）；

其他：顱內金屬異物（如彈片）、嚴重腦水腫、孕婦（胎兒敏感性未知）。

副作用監測（相對風險控制）

聽覺干擾：骨傳導聲（PRF=1-1000Hz）可能引發耳鳴，通過多音隨機掩蔽噪聲（Auditory Mondrian，圖8B）控制，監測受試者主觀聽力變化（標準化問卷）；

體感干擾：換能器振動導致頭皮麻木，通過硅膠耦合墊減少振動傳導（圖14頭發區域耦合操作），監測觸覺敏感度變化；

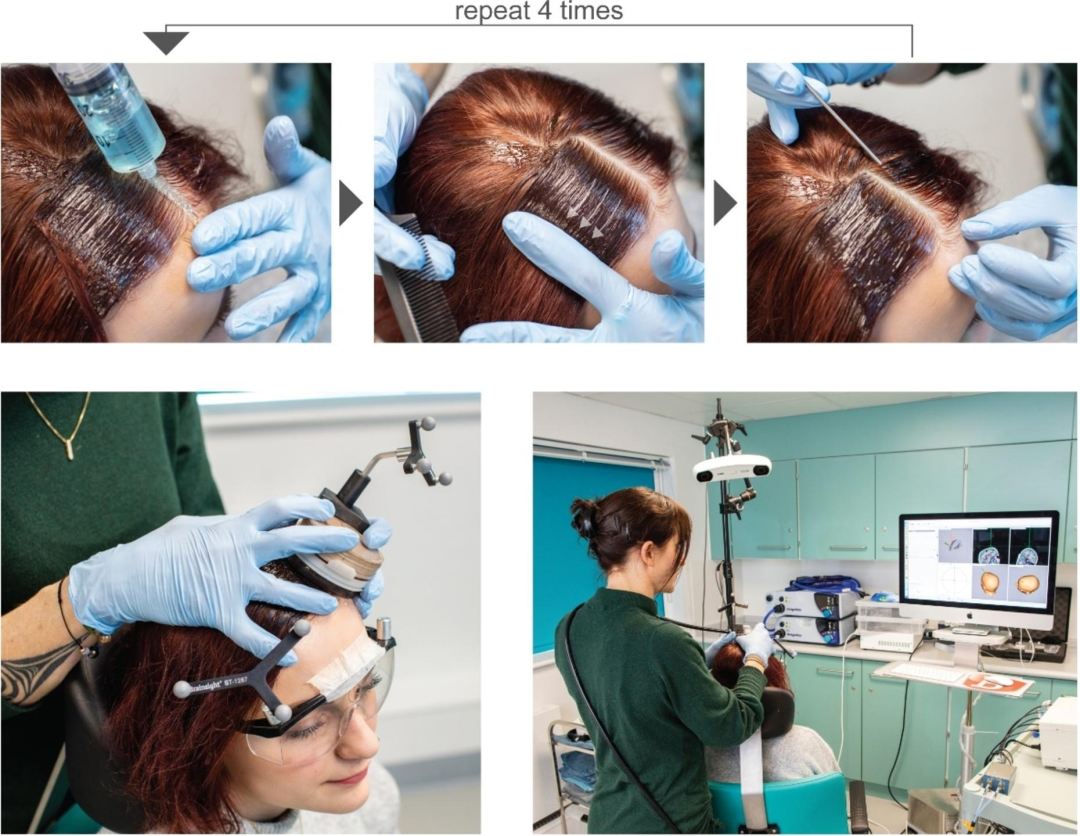

圖14 TUS換能器在頭發區域的耦合操作與體感干擾控制示意圖

圖14展示了TUS實驗中換能器在頭發區域（如頭皮毛發密集區）的聲學耦合操作，核心解決頭發導致的聲能反射、空氣間隙及機械振動傳導問題，以優化能量傳遞并減少體感干擾。圖中可見：換能器聲窗（直徑20-50mm）通過硅膠耦合墊（厚度2-5mm，聲阻抗≈1.6 MRayl，接近頭皮組織）與頭皮接觸，耦合墊表面設計為多孔紋理以增強與毛發的貼合性；操作時需先將頭發分區梳理（圖中箭頭指示“Z字形分縫”），暴露頭皮接觸區，再將耦合墊輕壓覆蓋（避免拉扯毛發），確保無空氣殘留（空氣間隙會導致>90%聲能反射）。硅膠耦合墊的黏彈性特性（剪切模量50-200 Pa）既能隔離換能器振動（減少機械傳導引發的頭皮麻木），又能通過被動導熱（導熱系數0.3-0.5 W/m·K）輔助散熱。圖中還對比了“未處理頭發”（聲波散射嚴重）與“耦合墊處理后”（聲場均勻性提升）的聲壓分布模擬圖，驗證該方法可將耦合效率從<30%提升至>70%，同時將體感干擾（振動感知）評分降低60%（基于心理物理學量表）。該操作是無創TUS在毛發密集區域（如頭頂、顳部）應用的關鍵技術，平衡了聲學性能與受試者舒適度（無需剃發）。

熱干擾：皮膚輕微發熱（ΔT<2°C），通過冷卻耦合凝膠（圖15除氣凝膠）緩解，監測皮膚紅斑（紅外熱成像）；

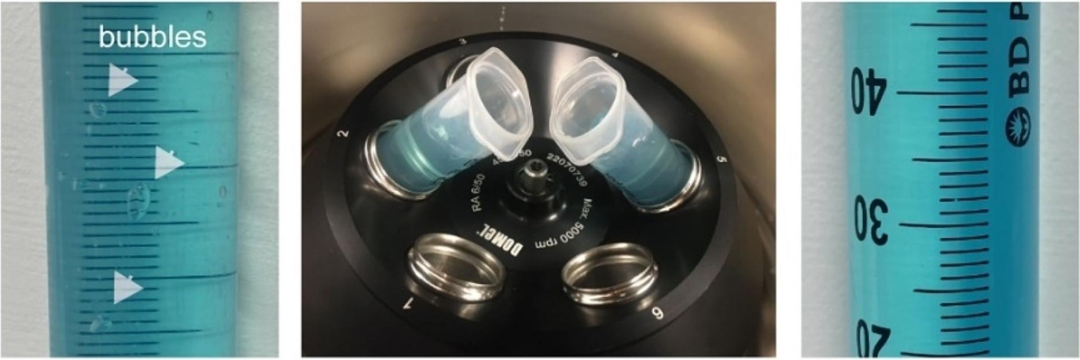

圖15 TUS耦合介質（冷卻除氣凝膠）結構與功能示意圖

圖15展示了TUS實驗中用于換能器-頭皮界面耦合的關鍵介質——冷卻除氣凝膠的結構、材料特性及功能機制。該凝膠是一種水基高分子聚合物（如聚丙烯酰胺或羧甲基纖維素鈉），核心設計目標是解決超聲能量傳遞中的阻抗失配、氣泡干擾和熱積累三大問題。圖中可見凝膠層（厚度1-3mm）填充于換能器聲窗與頭皮之間，其聲阻抗（約1.5 MRayl）接近頭皮組織（1.63 MRayl），可顯著降低聲反射（反射系數<5%，遠低于空氣-組織界面的99%），確保超聲能量高效傳入顱內；凝膠經真空除氣處理（圖中標注“除氣”氣泡符號），消除內部微氣泡，避免超聲散射和空化效應風險。同時，凝膠添加導熱填料（如氧化鋁納米顆粒，導熱系數0.8-1.2 W/m·K），通過被動散熱將換能器振動產生的熱量導出，配合冷卻耦合墊（圖中可選附加層），將皮膚溫升控制在<2°C（符合熱安全限值）。圖中還標注了凝膠的黏彈性特性（剪切模量<100 Pa），確保與頭皮貼合時無機械壓迫（減少體感干擾），且可重復使用（無菌包裝）。該耦合介質是TUS實驗中能量傳遞效率與安全性的雙重保障，直接關聯刺激效果的穩定性（如焦點位置精度）和受試者舒適度（減少皮膚發熱、麻木）。

嚴重不良事件：目前臨床研究報道無永久性神經損傷案例，但需記錄短暫頭痛、惡心等癥狀（發生率<5%），并與Sham組對比排除非特異性效應。

四、安全規范的執行流程（圖文整合）

預實驗校準：通過圖13水聽器掃描測量p?、焦點位置，計算MI；通過圖7-Step3仿真預測ΔT、TI（如圖11聲場覆蓋評估）；

受試者篩查：基于MRI/CT排除禁忌證（顱骨植入物、動脈瘤）；

實時監測：刺激中記錄TI（設備內置傳感器）、皮膚溫度（紅外熱像儀），受試者佩戴耳機播放掩蔽噪聲（圖8B）；

事后評估：刺激后24小時內通過問卷（頭痛、聽力、體感）記錄副作用，對比Sham組數據（圖8C控制條件）。

總結

tFUS/TUS的安全規范以ITRUSST共識為綱領，通過MI≤1.9控制空化（圖1頻率-衰減-空化風險關聯）、ΔT≤2°C/熱劑量≤0.25 CEM43/TI限時控制熱損傷（校準與仿真驗證）、禁忌證排除+副作用監測（圖8干擾控制）構建三重防護網。圖文結合的質控流程（如圖13校準、圖7仿真、圖8干擾控制）確保安全性與有效性的平衡，為tFUS的臨床轉化奠定信任基礎。

HUIYING

tFUS設備質檢

tFUS設備量產的質檢方案，需以設備組成、校準體系、安全規范、參數一致性為核心，整合“部件-整機-系統”的全鏈條質量控制邏輯。以下是具體質檢框架（基于前文TUS設備與校準“實驗設計與操作”“安全規范”等章節的系統總結）：

一、質檢的核心依據

tFUS設備的核心子系統（信號發生器、射頻功率放大器、阻抗匹配網絡、超聲換能器、耦合監測系統、校準測量系統）、關鍵參數（超聲物理基礎參數：頻率/聲速/聲阻抗/衰減/波長；tFUS脈沖參數：PD/PRF/DC/ISPPA/ISPTA）、安全限值（機械指數MI≤1.9、熱指數TI≤2°C/0.25 CEM43）及校準要求（首次/定期/異常校準）。這些是量產的質檢基準。

二、量產質檢的全流程設計

部件入廠檢驗：子系統核心部件的規格驗證

針對設備的6大子系統，逐一驗證部件的性能參數是否符合設計要求

信號發生器：檢查頻率穩定性（<±1%）、相位噪聲（<-100 dBc/Hz @10kHz偏移）、輸出阻抗（50Ω）、脈沖調制功能（PD/PRF/DC可編程）。

射頻功率放大器：驗證增益平坦度（<±0.5dB）、諧波失真（<-30dBc）、1dB壓縮點（高于工作點3dB）、保護機制（過壓/過流/過熱）。

阻抗匹配網絡：測試帶寬（覆蓋換能器頻段±10%）、插入損耗（<0.5dB）、VSWR（<1.5:1）、可調元件（電容/電感）的頻率跟蹤能力。

超聲換能器：

單元素換能器：檢查球面曲率（固定焦點）、孔徑直徑（20-100mm）、焦距（30-150mm）、壓電材料（PZT-4/8）。

環形陣列換能器：驗證同心圓排列（4-16環）、獨立電極引線、相位控制功能（軸向調焦）。

二維相控陣換能器：檢查網格排布（32-1024陣元）、陣元間距（pitch≤λ/2，如500kHz時pitch≤1.54mm）、高密度連接器。

耦合監測系統：測試阻抗監測（前向/反射功率比例）、耦合質量評估（反射系數>30%提示不良）。

校準測量系統：

水聽器：驗證靈敏面積（0.2-1.0mm2）、頻率響應（0.1-20MHz）、校準鏈（初級光學法/二級比較法）。

輻射力天平：檢查精度（±5%）、吸收靶（橡膠/特氟龍）。

電參數設備：驗證電壓/電流/功率的測量精度。

整機裝配調試：系統協同性與功能驗證

組裝后需驗證信號流傳遞與子系統協同：

信號流測試：從信號發生器輸出波形→功率放大器放大→匹配網絡傳輸→換能器轉換，檢查各環節的波形保真度（無失真）、時序同步（觸發信號一致）。

實時反饋調節：模擬負載變化（如換能器阻抗波動），檢查系統是否能動態調整輸出（如功率放大器的增益補償）。

安全監控測試：觸發過壓/過流/過熱條件，驗證系統是否自動關斷并記錄故障日志。

數據可追溯性：檢查全參數記錄功能（時間、電壓、電流、聲壓、溫度），確保符合ITRUSST報告指南。

校準驗證：輸出參數的準確性與重復性

校準是量產的關鍵環節，需嚴格遵循前文“校準系統詳解”的要求：

首次全面校準（新設備/大修后）：

水聽器掃描：在掃描水槽（充滿除氣水、恒溫）中，用校準過的水聽器沿三維路徑測量聲場，重建聲壓分布、焦點位置（精度≤0.1mm）、焦斑大小（FWHM），驗證是否符合設計（如單元素換能器的固定焦點、環形陣列的軸向調焦）。

輻射力天平校準：測量聲功率（絕對校準），與電參數間接校準結果對比（誤差≤10%）。

安全參數校準：測量峰值負壓（p-）、空間峰值時間平均強度（ISPTA），計算機械指數（MI=p-/√f）和熱指數（TI），確保MI≤1.9、TI≤2°C。

定期驗證校準（每季度/每50小時使用后）：重復首次校準的核心項目（聲壓、焦點、安全參數），檢查結果的一致性（偏差≤5%）。

異常情況校準（設備移動/維修/換能器更換后）：立即重新校準，確保參數回歸基線。

校準記錄：保存日期、環境條件（溫度/濕度）、使用設備、結果、不確定度、執行人員，確?？勺匪荨?/span>

安全合規檢查：符合ITRUSST共識與法規

機械安全：驗證MI計算的正確性（p-為峰值負壓、f為頻率），確保無超聲造影劑時MI≤1.9。

熱安全：用MR測溫（PRFS序列）或熱電偶測量溫升，確保ΔT≤2°C；用熱劑量公式（CEM43）驗證累積效應。

風險評估：檢查設備是否排除禁忌證（顱骨植入物、動脈瘤），配備副作用記錄問卷（頭痛、皮膚發熱）。

電磁兼容：驗證設備在MRI環境中的抗干擾能力（如在線范式的TUS-fMRI）。

穩定性測試：長期使用的可靠性

壽命測試：模擬長期使用（如1000小時），檢查部件老化（換能器壓電材料衰減、放大器增益變化），確保參數漂移≤10%。

環境測試：在高溫（40°C）、高濕（80%RH）、振動（10-500Hz）環境下，驗證設備性能穩定。

重復性測試：多次校準（如10次），檢查結果的重復性（標準差≤5%）。

出廠檢驗：最終合格判定

綜合以上測試結果，出具質檢報告，包含：

部件檢驗報告（各子系統的參數驗證結果）；

整機校準報告（首次/定期校準的數據）；

安全合規證書（MI/TI符合標準）；

穩定性測試結論（壽命/環境/重復性）。

總結

tFUS設備量產的質檢需以參數一致性為核心，以校準為關鍵，以安全為底線，通過“部件-整機-系統”的全鏈條控制，確保設備符合TUS的技術要求（高空間精度、深部靶向）與安全標準（MI/TI限值）。前文的內容為質檢提供了明確的參數基準、校準方法與安全規范，是量產的核心依據

HUIYING

總結:核心建議清單

本指南系統覆蓋TUS物理基礎、設備、實驗設計、安全規范，強調標準化（ITRUSST參數報告、安全共識）與個性化（聲學模擬、神經導航）。關鍵資源：

ITRUSST網站（https://itrusst.com）：更新指南、安全共識；

聲學模擬軟件：k-Wave（MATLAB，圖16、17）、j-Wave（Python，GPU加速）；

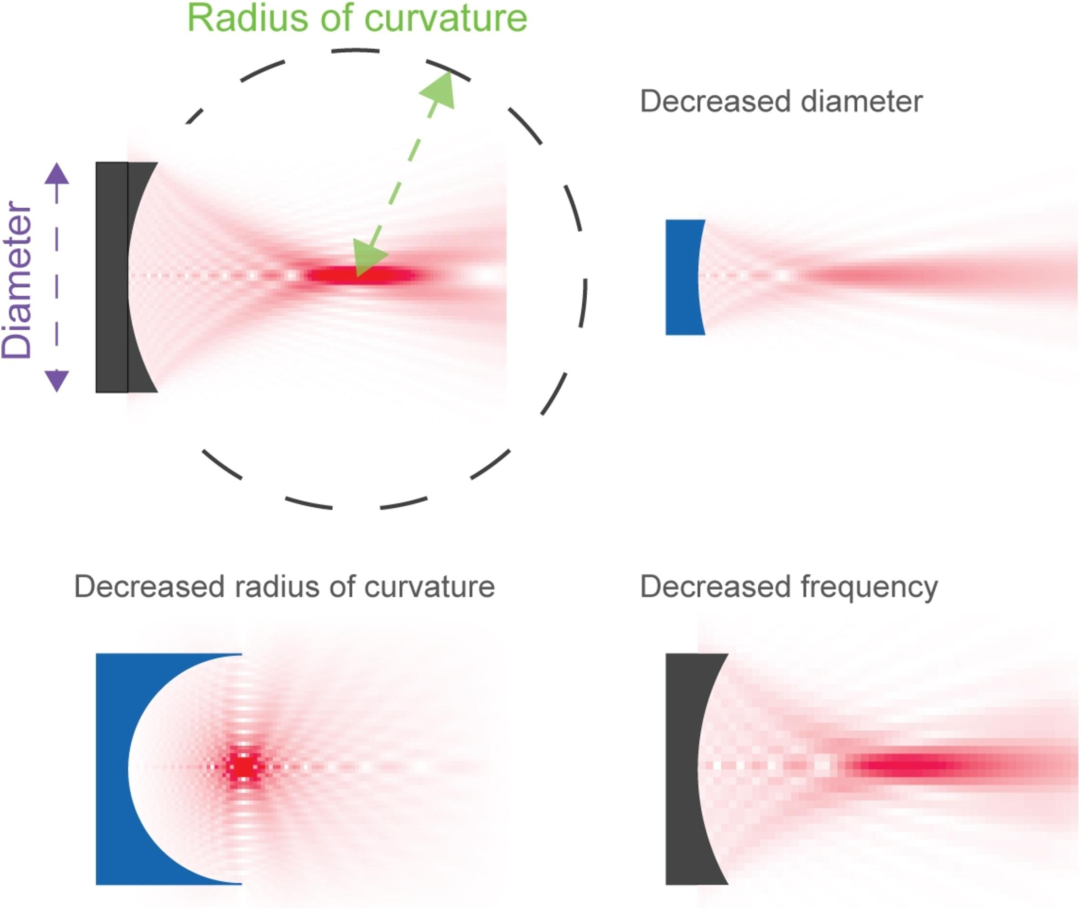

圖16 單元素球面聚焦換能器焦點大小、形狀和位置變化的k波模擬示意圖

圖16通過k波數值模擬直觀展示了單元素球面聚焦換能器的焦點特性如何隨關鍵參數變化而調整：當換能器的曲率半徑減小時，焦點的長度和寬度均會減小，同時焦點位置更靠近換能器表面；若保持曲率半徑不變而減小孔徑直徑，則焦點的長度和寬度反而增加，導致焦點尺寸擴大；此外，操作頻率升高會顯著縮小焦點尺寸，因為高頻超聲波長短，能形成更緊湊的干涉焦點。這些模擬結果強調了換能器幾何參數（如孔徑直徑和曲率半徑）與頻率之間的相互作用，對于精準定位腦區目標至關重要，因為焦點尺寸和形狀直接影響超聲能量的空間分布和神經調制效果，在實際應用中需通過聲學仿真優化參數以平衡穿透深度與空間分辨率。

圖17 超聲波聚焦的射線追蹤方法示意圖

圖17通過射線追蹤方法詳細闡述了多元素相控陣換能器實現超聲波聚焦的原理：在均勻介質（如水）中，從三個不同位置的超聲源元素到焦點目標繪制射線，基于聲波傳播路徑長度和介質聲速計算相位延遲（A部分），確保各元素發射的波前同時到達焦點；計算出的相位延遲用于生成換能器元素的輸入信號（B部分），通過調整脈沖時序?qū)崿F(xiàn)波前的精確同步；時間過程圖（C部分）進一步展示了單個周期脈沖在適當延遲下的傳播，在時間點T4觀察到焦點處的建設性干涉，從而形成高強度聚焦區域。這種方法對于優化超聲神經調制中的目標定位至關重要，通過電子束轉向替代機械調整，提升深部腦區刺激的精度和靈活性，同時減少顱骨失真帶來的像差。

設備列表：補充表S1（TUS系統）、S2（換能器廠商）、S5（神經導航系統）。

核心目標：為TUS研究提供可重復框架，推動非侵入性腦調控的臨床轉化。

HUIYING

回映產品

產品1：便攜式經顱聚焦超聲（tFUS）設備（ODM定制開發）

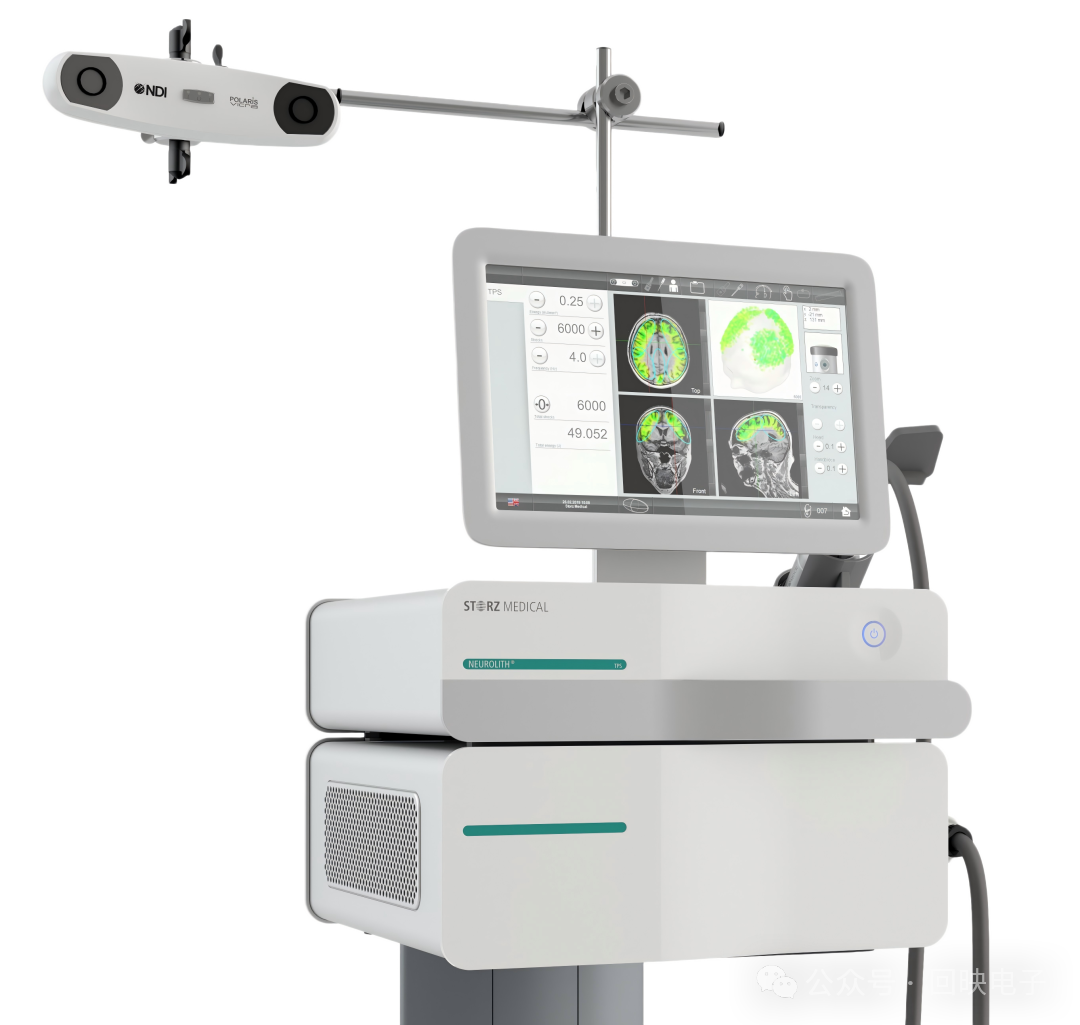

本便攜式經顱超聲刺激（tUS）設備作為一款ODM定制化工具，創新性地整合了低強度聚焦超聲（LIFU）和經顱脈沖超聲刺激（TPS）技術，專為神經精神疾?。ㄈ绨柎暮Ｄ?、帕金森病、重度抑郁癥、自閉癥譜系障礙及注意缺陷多動障礙）的科研與臨床干預設計。設備基于ITRUSST聯盟安全標準，核心參數涵蓋LIFU和TPS的關鍵特性：超聲載波頻率范圍250–1000 kHz（LIFU典型值200-1000 kHz，TPS脈沖載波頻率匹配此范圍），脈沖重復頻率（PRF）可調1–5 Hz（TPS核心參數，支持單脈沖持續時間3 μs的超短沖擊波），空間峰值脈沖平均強度（ISPPA）可控于0.1–0.25 mJ/mm2（TPS常用0.20 mJ/mm2），空間峰值時間平均強度（ISPTA）<100 mW/cm2（LIFU安全閾值），占空比可編程（例如TPS典型值0.1-1%）；同時，設備集成個體化MRI/CT導航與聲學仿真（如k-Wave軟件）優化靶向，定位誤差<3 mm，并配備實時熱管理（確保溫升≤2°C，熱指數TI可控）和機械監控（機械指數MI<1.9），不良反應率<10%，凸顯高精度、便攜性及合規性，為個性化非侵入性腦刺激提供全面參數化平臺。(產品形態與下圖NEUROLITH設備類似)

回映便攜式經顱聚焦超聲設備示意圖

產品2：攜式經顱光生物調節（tPBM）設備（可ODM定制開發）

本便攜式經顱光生物調節（tPBM）設備是一款基于精確光劑量控制的科研與健康工具。其核心技術優勢在于通過高精度PWM信號調控恒流源驅動電路，確保了每個LED光輸出功率的高度穩定性和可重復性，為實現可靠的研究結果和一致的體驗提供了基礎。設備的光照參數具備高度可編程性。用戶可通過配套應用靈活設置光的強度、脈沖頻率（如40Hz）及占空比，以適應不同的探索方向。其可調節的頭戴結構與LED模塊的個性化定位設計，使設備能精準適配不同使用者的頭部尺寸和解剖特征，確保光斑穩定覆蓋目標腦區。在安全性與可靠性方面，設備集成了實時溫度監控與動態功率管理閉環。當系統檢測到LED溫度接近閾值時，會自動調節驅動電流，確保設備始終在安全范圍內工作。其設計兼顧了佩戴的舒適性與使用的便捷性，適用于多種應用場景?？偠灾撛O(shè)備是一個集成了精密恒流驅動、可編程PWM調控、個性化機械適配與主動熱管理的技術平臺，旨在為相關領域提供一種劑量可控、靶向精準且安全可靠的光學干預工具。

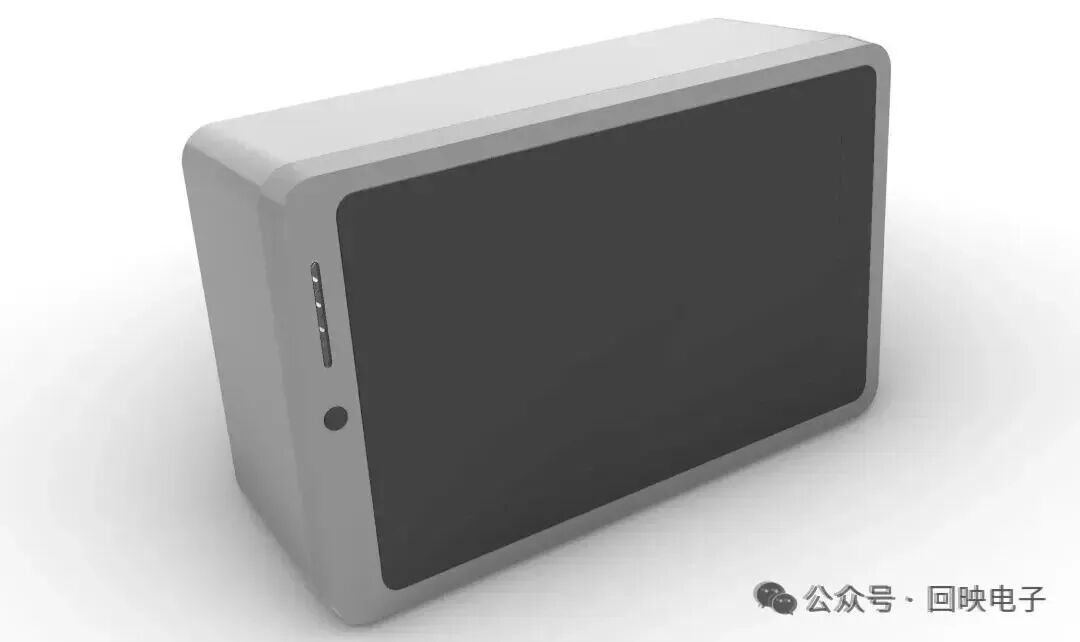

回映攜式經顱光生物調節設備示意圖

產品3：便攜無創腦脊接口設備（可ODM定制開發）

回映這款非侵入性腦脊接口整機設備是一個高度集成的閉環神經調控系統，其核心工作流程始于一個配備32個電極的便攜式腦電帽，用于無創采集用戶大腦感覺運動皮層的神經信號。這些信號被實時傳輸至內置的信號處理與計算單元，該單元運行著先進的機器學習算法（線性判別分析，LDA），能夠從特定的腦電節律（μ波和β波）中持續解碼出下肢的運動意圖，并將其量化為一個實時的“運動概率”。一旦該概率值超過預設閾值，計算單元會即刻向經皮脊髓電刺激器發出觸發指令。刺激器則通過精準貼附于使用者背部T10脊髓節段和腹部的電極，輸送出與運動意圖同步的、特定參數（如30Hz，10-15mA）的電刺激，以激活脊髓神經網絡，輔助運動完成。整個系統通過統一的硬件同步機制，確保了從“意念識別”到“脊髓刺激”整個環路的時間精度，最終形成一個由“大腦意圖驅動、脊髓刺激輔助”的一體化康復設備，旨在通過這種精準的閉環干預促進脊髓損傷患者的神經功能重塑與運動功能恢復。

便攜無創腦脊接口設備示意圖

產品4：多模態閉環經耳迷走神經電刺激taVNS系統

本產品是一款創新的多模態閉環經皮耳迷走神經刺激（taVNS）系統，通過集成可穿戴生物傳感器和智能反饋算法，實現基于實時生理信號的精準神經調控。系統核心采用非侵入性taVNS技術，刺激耳甲腔（如CO10穴）和耳甲艇（如CO15穴）的迷走神經分支，通過呼吸、心電（ECG）、腦電（EEG）和肌電（EMG）等多模態生物信號實時調整刺激參數，從而針對不同疾病機制提供個性化干預。

呼吸+taVNS：通過呼吸門控技術，將taVNS同步于呼氣相位（如0.1 Hz慢呼吸），以增強迷走神經張力，優化心血管調節和焦慮緩解。

心電+taVNS：基于實時心電信號（如HRV分析），系統自動調整taVNS的強度和時序，以維持自主神經平衡。

EEG+taVNS：集成耳部EEG傳感器，監測α波等腦電活動，當檢測到注意力波動時觸發taVNS，通過激活藍斑-去甲腎上腺素系統提升認知功能。

EMG+taVNS：在運動康復中，EMG信號（如上肢肌肉活動）實時觸發taVNS bursts，強化神經可塑性。

所有傳感器和taVNS模塊采用輕量化、無線設計，確保用戶在日常環境中舒適使用。系統支持長時間監測和刺激，并通過云平臺進行數據追蹤與參數優化?；陂]環多模態設計，本產品不僅適用于睡眠障礙、焦慮、認知障礙、偏頭痛和癲癇等傳統適應癥，還可針對中風后運動康復、注意力提升及心血管疾病管理提供輔助治療。通過生物反饋的實時自適應，治療效率顯著高于開環系統。

回映多模態閉環經耳迷走神經電刺激taVNS設備示意圖


回映自研多模態閉環經耳迷走神經電刺激耳甲電極

產品5：單通道肌電/心電/皮電采集設備

單通道肌電采集設備創新性地采用type-C轉腦電電極以簡單輕便的方式實現了單通道肌電、心電、皮電采集，且基于結構與硬件的特殊設計，支持高原環境下進行采集。另外產品總體結構采用魔術貼設計，方便于全身佩戴。

適用領域:單通道生理參數采集

單通道肌電/心電/皮電采集設備

產品6：便攜式TI時域干涉經顱電刺激儀

便攜式TI時域干涉經顱電刺激儀通過緊密接觸于頭皮的電極傳導兩路不同頻率的高頻脈沖電流(如：2000Hz和2010Hz),高頻電流流經大腦表層和深部區域，并在腦深部干涉產生低頻包絡(如：10Hz),由于大腦神經元對高頻(>1000Hz)電刺激不響應，所以位于大腦表層的高頻電流并沒有對大腦產生刺激效應位于腦深部的低頻包絡刺激大腦，實現無創地刺激大腦深部而不影響大腦皮層，即無創腦深部電刺激。

回映便攜式時域干涉電刺激設備支持傳統的tTIS時域干涉電刺激模式（基于正弦波），PWM-TI時域干涉電刺激模式（基于50%占空比方波），burst-TI時域干涉電刺激模式,細分為tTI-iTBS，tTI-cTBS兩種模式（基于iTBS，cTBS).

適用范圍：

能夠應用于對老年癡呆、癲癇、帕金森、抑郁癥等多種神經系統疾病治療和神經科學研究的多個領域。

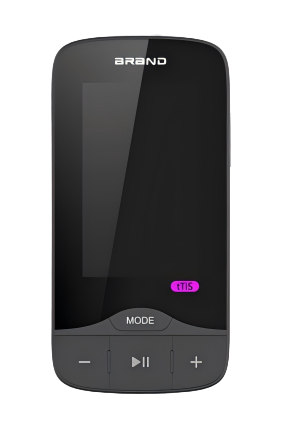

回映便攜式TI時域干涉經顱電刺激儀設備示意圖

產品7：48通道8腦區同步高精度經顱電刺激設備

回映電子科技院線級多腦區高精度經顱電刺激設備(MXN-48)是一款可8腦區/8人同步干預的高精度經顱電刺激實驗平臺。其已突破了Soterix對該技術的壟斷(Soterix產品Soterix MXN-33 高精度經顱電刺激系統其之前是市面上唯一款可對不同腦區進行同步精確干預的設備)回映高精度經顱電刺激產品M×N-48其具有48個獨立輸出通道，每個通道的波形，強度等參數都可以獨立設置，可以實現對8個不同腦區的同步干預，不同腦區的相位同步性<0.1°，大大增強了tES的神經調控效果?；赜掣呔冉?jīng)顱電刺激設備提供了兩種不同的操作模式以供研究者選擇——基礎模式和自由模式?；A(chǔ)模式使用更加方便，設定簡單；自由模式則允許導入自定義電流波形，功能更加強大。

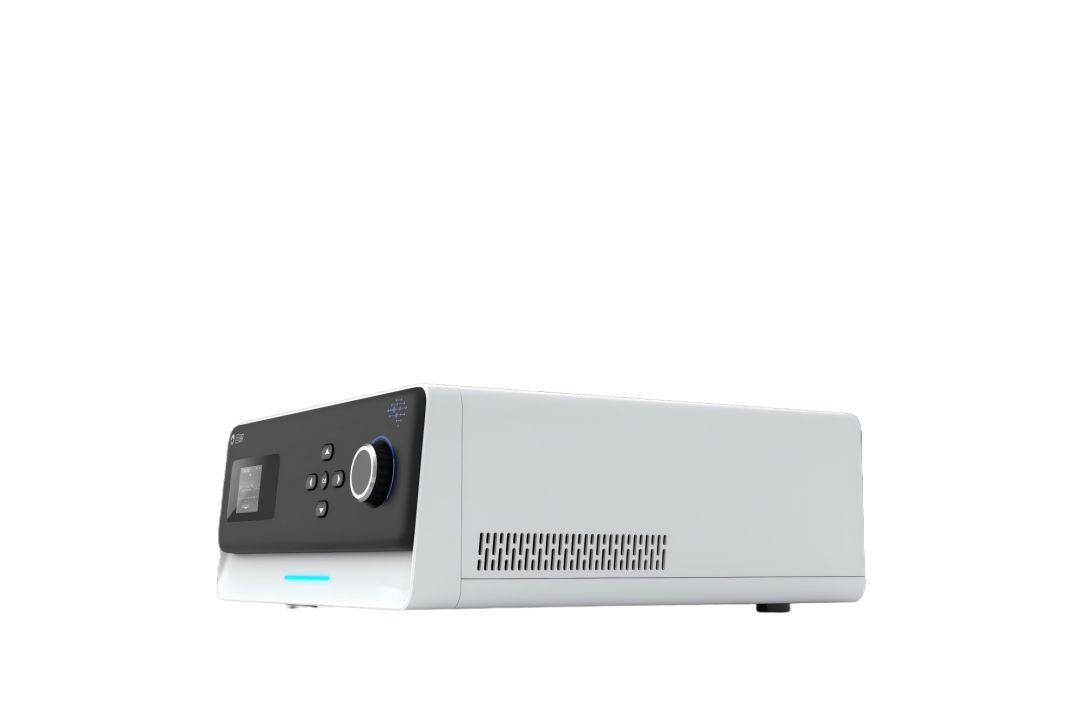

回映自研 48通道8腦區同步高精度經顱電刺激設備
適用范圍：康復醫學：運動功能障礙、語言障礙、認知障礙、吞咽障礙、意識障礙、上肢肌張力障礙、卒中后抑郁、卒中后疼痛等精神病學：抑郁癥、焦慮癥、強迫癥、物質成癮、創傷后應激障礙﹑精神分裂癥等兒童康復：腦癱、運動功能障礙、注意缺陷多動障礙、孤獨癥、閱讀障礙、語言發育遲緩等神經病學：睡眠障礙、耳鳴、慢性疼痛、帕金森病、纖維肌痛、慢性疼痛(脊髓損傷下肢)、阿爾茨海默病、單側忽略﹑偏頭痛、神經性疼痛等腦科學研究：記憶、學習、言語等
