傾佳楊茜-死磕固變：電力電子積木（PEBB）構建固態變壓器（SST）的深度共生

在全球能源結構向深度低碳化演進、智能電網架構持續升級以及交通領域全面電動化的宏觀背景下，傳統的電能變換與傳輸物理架構正面臨著前所未有的極限挑戰。傳統工頻變壓器（Line Frequency Transformers, LFTs）作為過去一個多世紀以來主導電力系統的核心樞紐，雖然具備極高的運行可靠性和成熟的制造工藝，但其依賴低頻（50Hz或60Hz）電磁感應的物理本質決定了其體積龐大、重量沉重。更為致命的是，傳統變壓器屬于被動設備，缺乏主動的潮流控制能力，且無法直接提供直流端口，這使其在應對高比例間歇性可再生能源接入、儲能系統雙向功率流動以及柔性直流配電網的發展需求時，顯得捉襟見肘 。

在這一技術迭代的歷史交匯點，固態變壓器（Solid State Transformer, SST）——或稱電力電子變壓器（Power Electronic Transformer, PET）——作為一種集電能轉換、高頻電氣隔離、雙向潮流控制與電能質量治理于一體的“能源路由器”，被學術界與工業界公認為下一代智能電網與交直流混合微電網的核心樞紐裝備 。然而，從中低壓到中高壓領域的固變SST系統開發面臨著極高的工程技術門檻，長期受困于從實驗室原型向工業級高可靠性產品跨越的“死亡之谷” 。為了徹底解決這一系統級難題，電力電子積木（Power Electronics Building Block, PEBB）的概念與方法論應運而生。PEBB通過將復雜的電氣、熱力、機械與底層智能控制技術進行高度的物理封裝與邏輯解耦，為固變SST的大規模商業化落地提供了高度標準化的底層硬件支撐 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?PEBB（電力電子積木，Power Electronic Building Block）與固變SST（固態變壓器，Solid-State Transformer）之間的關系，最貼切的比喻是：“標準化的樂高積木”與“由積木拼裝而成的巨型機甲（或摩天大樓）”。

或者用更工業化的比喻來說：PEBB是“預制建筑模塊”，而固變SST是“最終落成的高科技綜合體大樓”。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

對PEBB的嚴謹定義與核心價值進行深度剖析，并從硬件封裝、拓撲構建、絕緣配合以及市場應用等多個維度揭示其與固變SST之間深度綁定的共生關系（Symbiotic Relationship），對于指導未來兆瓦級大功率電力電子系統的模塊化設計、加速前沿寬禁帶半導體技術的應用具有不可估量的戰略意義。

電力電子積木（PEBB）的深度解析與核心價值

概念溯源與多維技術定義

電力電子積木（PEBB）的概念并非單純的商業包裝，而是有著深厚的軍工與航空航天背景。該概念最早由美國海軍研究辦公室（Office of Naval Research, ONR）于1997年正式提出，其核心初衷是為了滿足航空航天系統以及下一代全電艦船（Electric Warship）對高功率密度、極致輕量化（SWaP優化）以及系統極高可靠性的嚴苛需求 。隨著基礎材料科學與制造工藝的演進，ONR及相關頂尖研究機構（如CPES）相繼推動了基于不同電壓和電流等級的PEBB代次發展，例如基于1.7kV SiC器件的PEBB 1000、功率更大的PEBB 6000，以及為艦船電力電子配電系統（PEPDS）量身定制的海軍集成電力電子積木（iPEBB），旨在將其打造為整個變流器家族中“最小可替換單元”（Least Replaceable Unit, LRU）。

從學術與現代工程設計的雙重維度來看，PEBB不能被狹隘地理解為某一種特定的半導體材料、某一個單一的電子元器件，或是某一種固定的電路拓撲。本質上，PEBB被定義為一種高度集成的“通用型功率處理器”（Universal Power Processor）和一種系統級的標準化設計方法論 。在物理構成層面，一個完整的PEBB模塊（有時也等同于集成功率模塊 IPM）是一個高度自包含的智能實體，其內部精密集成了大功率半導體開關器件（如SiC MOSFET或IGBT）、智能柵極驅動電路、高頻無源元件、高效冷卻系統、高精度電壓與電流傳感器，以及標準化的軟硬件通信接口 。在電路結構選擇上，PEBB通常采用能夠覆蓋大多數電能變換應用場景的通用開關單元，其中最典型且應用最廣的便是半橋（Half-Bridge）相橋臂結構 。

核心技術基石：集成智能與分層控制架構

PEBB概念的靈魂與技術制高點在于其“集成智能”（Integrated Intelligence）特性以及由此衍生的多級分層控制架構 。傳統的大功率變換器設計往往采用集中式控制架構，依賴單一的中央控制器來處理從宏觀系統調度到微觀器件開關的所有事務。然而，在面對包含數十甚至上百個模塊、且開關頻率極高（如寬禁帶器件運行在幾十至上百千赫茲）的現代變流系統時，集中式控制會面臨災難性的通信延遲、信號同步困難以及極高的單點故障風險 。

PEBB通過將控制智能深度下沉到硬件的最底層，實現了系統復雜度的有效物理與邏輯解耦。其控制架構在時間尺度和功能層級上通常被劃分為多個梯度： 最底層為響應時間在納秒至微秒級（1μs - 10μs）的“智能柵極驅動層”（Smart Gate Drives）。這一層直接與功率半導體裸片交互，負責執行最底層的PWM波形物理生成以及毫秒以下級別的致命故障防御，如去飽和（DESAT）短路檢測、有源米勒鉗位（Active Miller Clamping）、軟關斷控制（Soft Shut-down）以及原副邊欠壓鎖定（UVLO）。這些關鍵的保護動作完全由PEBB內部的ASIC或CPLD等專用硬件邏輯自主完成，無需等待上層控制器的指令往返，從而確保了功率器件在極端惡劣工況下的絕對生存能力 。 中間層為響應時間在數十至數百微秒級的“硬件管理器”（Hardware Manager）與“通用控制器”（Universal Controller），負責處理本地的電壓/電流閉環控制以及模塊內的狀態診斷。 最高層為系統級控制層（System Level Controller），PEBB通過標準化的光纖通信或具備高共模瞬態抗擾度（CMTI）的高速串行總線與系統控制器進行信息交互。系統控制器僅需向各個PEBB下發宏觀的功率調度指令或電壓參考值，而PEBB則充當具備高度執行力的“智能自治節點”，自主解析并執行這些指令 。

系統級價值：從非標定制化走向工業標準化

PEBB架構的全面引入，為電力電子行業帶來了從傳統的“非標項目定制化”向“工業標準化”的范式躍升，其核心商業與工程價值體現在以下多個維度： 首先是研發周期的大幅縮短與制造成本的斷崖式下降。通過采用預先經過極其嚴苛的電磁、熱力與機械測試，且具備“即插即用”（Plug & Play）能力的標準化積木模塊，系統集成商能夠?qū)⑿乱淮蠊β?a target="_blank">電源或變流器的研發周期從傳統的18至24個月壓縮至數月之內 。大量跨領域重復使用相同的PEBB模塊，使得上游器件與模塊制造商能夠形成規模經濟效應，從而大幅攤薄前期的研發投入并降低單千瓦的單位制造成本 。 其次是系統的高可用性、容錯能力與后期維護的革命性體驗?；赑EBB構建的系統天然具備高度的可擴展性與硬件冗余設計能力（Scalability and Redundancy）。在實際運行中，若某一個PEBB模塊發生不可逆故障，系統可以通過軟件邏輯與硬件旁路機制迅速將其隔離，其余健康的PEBB模塊則繼續維持系統的降額運行，避免了災難性的全局停機；同時，高度標準化的物理連接與接口定義，使得現場的維護與故障模塊更換如同在數據中心更換服務器硬盤一般簡便，極大地縮短了平均故障恢復時間（MTTR），這對于深遠海船舶、偏遠微電網以及繁忙的交通樞紐而言具有決定性的意義 。

固態變壓器（SST）的技術演進與多維架構解析

固變SST的工作原理與多維功能躍升

固態變壓器（SST）代表了電能變換領域的一次底層技術重構。與完全依賴低頻交變磁場進行能量傳遞的傳統硅鋼變壓器截然不同，固變SST將先進的半導體開關器件、高頻磁性元件與全數字控制算法進行了深度融合。其基本工作原理是將輸入的工頻（50/60Hz）交流電首先整流為直流電，隨后通過逆變器將其轉換為數千赫茲甚至數百千赫茲的高頻交流電，利用體積和重量呈指數級縮小的中高頻變壓器（MFT/HFT）進行無物理接觸的電氣隔離與電壓縮放，最后再根據系統需求，將其還原為特定電壓等級的交流或直流電 。

這種基于電力電子變換的架構賦予了固變SST傳統變壓器絕對無法企及的功能躍升：

體積與重量的極致壓縮： 由于變壓器鐵芯的體積與運行頻率成反比，高頻化操作使得固變SST的物理尺寸和重量相較于同等容量的LFT銳減了極大比例，這在空間受限的應用場景中展現出無與倫比的吸引力 。

主動電能質量治理與雙向潮流控制： 固變SST能夠?qū)崟r、精確地控制有功功率和無功功率的雙向流動，主動補償電壓暫降（Voltage Sag），過濾電網諧波，并在網側呈現出完美的單位功率因數（Unity Power Factor）。

原生多端口接入能力： 傳統電網向交直流混合微電網演進的最大痛點在于直流設備的接入。固變SST在其內部變換環節原生提供了穩定的低壓直流（LVDC）或中壓直流（MVDC）母線端口。這使得分布式光伏（PV）、電池儲能系統（BESS/DESD）以及電動汽車（EV）的直流快充設備能夠繞過繁瑣且低效的交直流多次轉換環節，實現高效的即插即用式接入 。

主流拓撲架構：從單級到級聯模塊化多電平

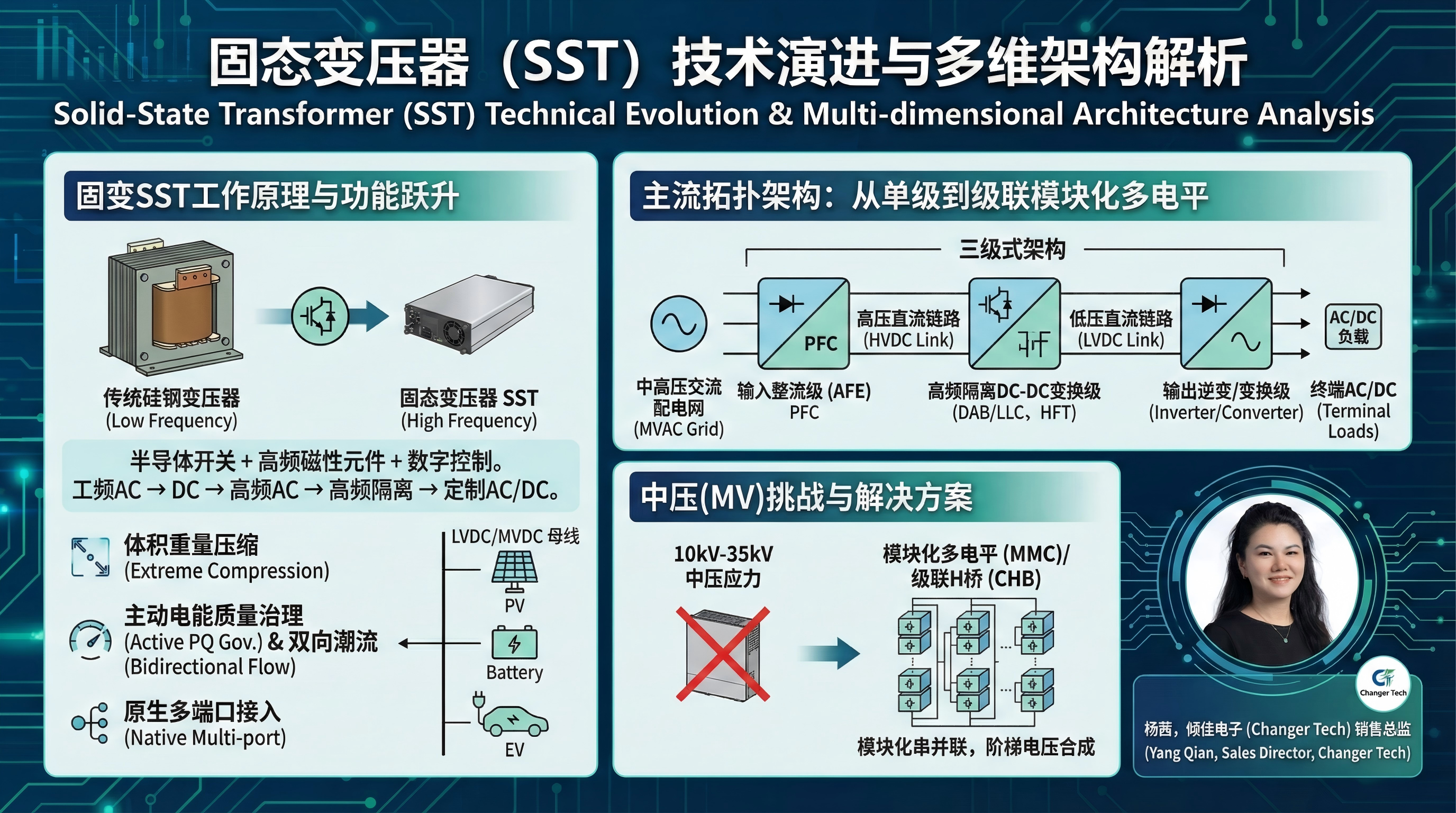

根據功率變換的級數、直流鏈路的存在與否以及能量控制的自由度，固變SST的拓撲架構在學術界被細致地劃分為單級（Single-stage）、雙級（Two-stage，又分為隔離前端IFE與隔離后端IBE）與三級（Three-stage）架構 。

目前在工程界最具應用前景且被廣泛論證的是三級式架構。該架構包含三個核心子系統：

輸入整流級（有源前端 AFE）： 直接與中高壓交流配電網連接，負責將工頻交流電整流為穩定的高壓直流電，同時執行嚴格的輸入側功率因數校正（PFC），將固變SST對電網表現為一個純粹的恒功率負載或可控阻抗 。

高頻隔離DC-DC變換級： 這是固變SST實現電氣隔離與電壓跨越的“心臟”。通常采用雙有源橋（Dual Active Bridge, DAB）或LLC諧振變換器拓撲，結合高頻變壓器實現能量的高效雙向傳輸與軟開關（ZVS/ZCS）降耗 。

輸出逆變/變換級： 負責將隔離后的低壓直流轉換為符合終端設備要求的交流電或進一步穩壓的直流電 。

然而，面對10kV、13.8kV乃至35kV的中壓（MV）電網，受限于當前碳化硅與硅基半導體材料的物理耐壓極限（通常商用器件最高在1.7kV至3.3kV級別），固變SST無法通過單一器件直接承受中壓應力。因此，系統必須采用模塊化多電平變流器（MMC）或級聯H橋（CHB）等高階拓撲結構。這些拓撲通過將大量低壓轉換單元在空間上進行精確的串聯與并聯，通過階梯狀的電壓合成，巧妙地克服了單體器件的物理耐壓瓶頸 。

PEBB與固變SST的深度共生關系：破局“工程災難”的硬件基石

PEBB與固變SST并非兩個獨立發展的技術分支，而是在現代電力電子技術向著高壓、高頻、大功率極限邁進的歷史進程中，形成的一種互為表里、不可分割的深度共生關系（Symbiotic Relationship）。可以毫不夸張地說，固變SST是PEBB技術的終極系統級應用舞臺，而PEBB則是SST跨越“工程災難”、走向規?；慨a(chǎn)的唯一硬件解法 。

降維打擊工程復雜性：化解固變SST的高頻與高壓挑戰

構建一個直接掛載于中壓電網運行的固變SST系統，其系統復雜性與電磁環境的惡劣程度遠超常規的低壓工業變流器。一個典型的中壓固變SST系統可能需要幾十甚至上百個功率單元在狹小的空間內級聯運行。如果采用傳統的分立式器件設計方案，系統將面臨多重難以逾越的“工程災難”：

首先是極高的電壓變化率（dV/dt）與嚴重的電磁干擾（EMI）。為了追求極致的體積縮減，固變SST必然趨向于采用碳化硅（SiC）寬禁帶器件以提升開關頻率。然而，SiC器件極快的開關瞬態會產生高達數十甚至上百kV/μs的極端dV/dt。這種恐怖的高頻高壓跳變會通過散熱器、變壓器繞組間的寄生電容發生強烈的耦合，產生極其嚴重的共模（CM）噪聲電流。這些噪聲不僅會干擾脆弱的系統控制信號導致誤觸發，還會對固變SST內部高頻變壓器和周邊設備的絕緣材料造成持續的微觀轟擊，引發致命的局部放電與長期絕緣失效 。 其次是絕緣配合與高密度散熱之間不可調和的物理矛盾。在中壓系統（如13.8kV）中，為了滿足嚴苛的爬電距離（Creepage）和電氣間隙（Clearance）等絕緣協調規范，特別是為了應對電網側傳導而來的雷電沖擊過電壓（Lightning Impulses）和基礎絕緣水平（BIL）測試要求，器件與導體之間的物理距離必須被強制拉大 。然而，為了控制極其敏感的寄生電感（Stray Inductance）以抑制高頻關斷時的電壓尖峰（V=L?di/dt），電路布局又必須追求極致的緊湊。傳統設計在這種拉扯中往往顧此失彼。

PEBB架構的介入通過高度凝練的模塊化封裝完美化解了這些矛盾。作為一個在出廠前經過極其嚴苛系統級優化的標準組件，PEBB在其物理邊界內對雜散電感進行了極致的壓縮，將高頻大電流的開關換流回路嚴格限制在最小的幾何區域內。針對共模噪聲，現代高規格PEBB在其內部設計了具有極高共模瞬態抗擾度的輔助電源架構與光纖隔離驅動路徑，如同在微觀世界建立了一道“防火墻”，將高危的dV/dt干擾死死“圈禁”在模塊內部，不對外部龐大的系統控制總線構成任何威脅 。此外，針對高熱流密度與高壓絕緣的矛盾，面向固變SST的PEBB開始引入革命性的冷卻與絕緣介質技術。例如，在面向兆瓦級（MW）艦船固變SST的應用中，PEBB通過集成應用非導電介質流體（如R134a制冷劑）的雙相泵送冷板（Cold Plate）技術。這種介電雙相冷卻技術不僅利用了流體相變時巨大的潛熱吸收能力，解決了SiC器件的極端熱通量問題，同時流體本身的絕緣特性切斷了模塊與地之間的寄生電容路徑，一舉滿足了超過30kV的電氣隔離需求與系統級的爬電距離規范 。通過PEBB的引入，系統集成商無需再在宏觀層面為微觀的寄生參數、高壓絕緣材料的電場畸變與系統級電磁兼容性（EMC）絞盡腦汁，只需像搭積木一般，通過串并聯這些性能確定的PEBB單元即可完成宏觀固變SST系統的安全搭建 。

拓撲可擴展性的基石：ISOP架構的完美物理載體

在固變SST的多級架構中，輸入串聯輸出并聯（Input-Series Output-Parallel, ISOP）拓撲被公認為是解決中高壓電網輸入與極低壓大電流輸出矛盾的最理想方案 。在ISOP結構中，輸入側將多個模塊串聯，利用分壓原理使低壓半導體器件能夠安全地分擔中壓電網的高壓應力；而在輸出側，這些模塊則并聯在一起，將各自的輸出電流匯聚成龐大的總電流，以驅動大功率負載（如兆瓦級直流快充樁）。

然而，ISOP拓撲的成功運行建立在一個極其苛刻的前提條件之上：即所有參與串聯與并聯的子模塊必須具有高度一致的電氣特性，否則極易發生串聯側的電壓不均（導致個別器件過壓擊穿）或并聯側的環流失控。PEBB正是實現ISOP架構的最佳、也是唯一可靠的物理載體。PEBB的高度工業標準化保證了成百上千個模塊在寄生參數、傳輸延遲、控制增益上的高度同質性。在固變SST設計中，每一個PEBB都可以作為一個獨立運作的交直流（AC-DC）或帶有高頻變壓器的隔離直流（DC-DC）變換子單元。系統設計者完全無需更改底層設計，只需根據實際接入電網的電壓等級和終端負載的功率需求，通過簡單的算術運算增減PEBB的數量，即可實現從數百千瓦到數十兆瓦容量的平滑擴展。這種能力徹底打破了傳統硅鋼變壓器容量與體積之間非線性增長的物理魔咒 。

雙向賦能：固變SST為PEBB提供終極商業驗證與技術迭代平臺

如果僅僅將眼光局限于低壓小功率的常規工業傳動場景，PEBB架構帶來的標準化紅利往往會被其較高的初始硬件成本、復雜的絕緣設計以及冗余的控制接口所掩蓋。然而，固變SST所處的宏觀應用環境——極度受限的物理空間、多端口復雜的能量路由需求、以及強制的高頻電氣隔離——恰恰是一個對系統體積、重量和智能化能力高度敏感，且對初期硬件成本具備一定“價格脫敏”特性的龐大增量市場 。

正是固變SST這種宏大的系統級需求，倒逼了PEBB技術的不斷自我顛覆，促使其從最初笨重的硅基IGBT時代，加速向擁有更高能效的寬禁帶SiC時代演進。反之，PEBB技術的成熟與模塊化成本的逐漸下探，也使得固變SST走出了實驗室的理論驗證階段，成為真正具備商業可行性與工程可靠性的下一代電網基礎設施。二者在拓撲創新（如DRU-MMC的演進）、高頻變壓器磁芯材料選擇、絕緣防護體系（絕緣協調與電場仿真）、熱管理與分布式通信網絡上相互影響、相互促進，構成了螺旋上升的共生演進閉環 。

驅動共生體系的核心硬件集群：碳化硅（SiC）模塊與集成智能驅動

要實現固變SST與PEBB架構在兆瓦級系統中的全面落地，最底層的功率半導體器件與柵極驅動技術是決定整個系統性能上限的物理基石。從傳統的硅（Si）基IGBT向碳化硅（SiC）MOSFET的代際更迭，為PEBB的功率密度、運行效率與環境耐受力帶來了決定性的質的飛躍 。

寬禁帶半導體的材料紅利與極致封裝：以基本半導體（BASiC）為例

碳化硅（SiC）材料憑借其近乎硅材料十倍的臨界擊穿電場、超過三倍的優異導熱率和極低的漂移區電阻，天生便為高壓高頻應用而生。以基本半導體（BASiC Semiconductor）自主研發的工業級SiC MOSFET功率模塊（如 BMF540R12MZA3 與 BMF240R12E2G3）為例，通過對其各項電氣與機械參數的深入解構，可以清晰地看到這些器件是如何完美契合高頻大功率PEBB的嚴苛要求的：

極致的導通效率與高溫穩定性： 在固變SST的核心變換級（如DAB雙有源橋或LLC諧振變換器）中，傳導損耗是決定整機效率的關鍵?；景雽?dǎo)體的 BMF540R12MZA3 是一款額定電壓為1200V、連續漏極電流高達540A（殼溫 Tc?=90°C 時）的強悍半橋模塊。該模塊在25°C、VGS?=18V 的標準工況下，呈現出令人矚目的極低典型導通電阻（RDS(on)?），僅為 2.2mΩ。更為關鍵的是，即便在結溫（Tvj?）飆升至175°C的惡劣滿載工況下，其導通電阻也僅溫和地上升至 3.8mΩ（最大值不超過 5.4mΩ）。這種極其優異的高溫阻抗漂移特性，極大抑制了固變SST在持續高負荷運行時的熱失控風險，確保了PEBB模塊在全生命周期內的高效電能轉換。

高頻開關性能與寄生參數控制： 固變SST為了縮小高頻變壓器的體積，必須大幅提高開關頻率。傳統IGBT受限于尾電流效應，頻率難以突破數千赫茲?；景雽?dǎo)體的SiC模塊展現了卓越的高頻特性。例如，BMF240R12E2G3（1200V/240A）模塊在設計上實現了極低的雜散電感（典型應用中可低至十幾納亨），并內建了SiC肖特基勢壘二極管（SBD），實現了二極管的零反向恢復（Zero Reverse Recovery）。在固變SST的高頻整流與逆變環節，這不僅徹底消除了反向恢復導致的巨大開關損耗與發熱瓶頸，使得固變SST的工作頻率可以從IGBT時代的3-5kHz輕松躍升至20kHz-50kHz，同時極低的內部電感有效抑制了在超高 di/dt 開關速率下由 V=L?di/dt 引發的致命關斷電壓尖峰，保障了器件在中壓組網中的絕對安全 。該模塊還具備較高的典型閾值電壓（VGS(th)? 典型值為 4.0V），這在PEBB密集的電磁干擾環境中提供了強大的噪聲免疫力，防止因共模瞬態導致的誤導通 。

高可靠性的熱機循環封裝設計： 面向固變SST應用中kV級絕緣耐壓及頻繁脈沖熱沖擊的嚴苛環境，基本半導體的 Pcore?2 ED3 及 E2B 封裝系列采用了高性能的氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板以及純銅底板 。Si3?N4? 陶瓷不僅提供了3400V至3000V的高壓絕緣（Visol?）能力，更重要的是其高達700 N/mm2的抗彎強度和卓越的斷裂韌性，能夠完美吸收和緩解芯片、焊料與銅層之間因熱膨脹系數（CTE）不匹配而在劇烈溫度循環（最高虛擬結溫 Tvjop? 達175°C）中產生的巨大機械應力 。這種卓越的功率循環（Power Cycling）能力，直接賦予了固變SST作為電網級核心基礎設施所需的超長使用壽命。

構筑“集成智能”的神經中樞：PEBB智能柵極驅動技術

高頻大電流的SiC功率模塊雖然性能強悍，但其物理特性也決定了其對過流和過壓的承受能力極低，可謂極其“脆弱”。任何微秒級的控制時序失誤都可能導致價值昂貴的芯片瞬間炸穿。因此，作為連接微觀半導體物理世界與宏觀系統控制算法的“神經中樞”，智能柵極驅動板必須承擔起高速信號隔離、充放電功率放大以及納秒級全方位保護的重任。

以國內領先的電力電子驅動方案提供商——青銅劍技術（Bronze Technologies）推出的針對SiC MOSFET的即插即用驅動器（如 2CP0225Txx-AB、2CD0210T12x0 及 2CP0220T12-ZC01 系列）為例，它們通過高度集成的自主研發ASIC/CPLD數字芯片架構，完美詮釋并落地了PEBB中的“集成智能”與模塊化接口理念 ：

即插即用的模塊化物理接口與高壓隔離： 青銅劍 2CP0225Txx-AB 驅動器專門針對1700V級的EconoDual封裝SiC模塊進行適配，其物理形態設計為“即插即用”（Plug-and-Play），可以直接焊接或插接在SiC功率模塊之上，完全省去了極易引入寄生電感和故障節點的中間轉接線纜 。在隔離方面，該系列驅動器內置了高效的隔離DC/DC電源，并提供高達5000Vac的原副邊絕緣耐壓能力。在采用ISOP拓撲構建的固變SST中，這意味著即使多個PEBB串聯在萬伏級的中壓交流母線上，每一個驅動板依然能夠在其相對獨立的懸浮電位上提供安全、潔凈的驅動能量，而不會發生對地絕緣擊穿 。

有源米勒鉗位（Active Miller Clamping）與有源鉗位（Active Clamping）： 針對SiC器件在極高 dV/dt 瞬態下，極易通過器件內部寄生的米勒電容耦合導致柵極電壓被異常抬升，進而引發橋臂上下管災難性直通短路的問題，驅動板集成了硬核的有源米勒鉗位電路。例如，2CD0210T12x0 和 2CP0220T12-ZC01 可提供高達 10A 至 20A 的瞬時鉗位電流吸收能力，當檢測到器件處于關斷狀態時，強制將柵極電壓拉低并穩定在負壓區間（如-4V或-5V，鉗位壓降僅為7-10mV），徹底阻斷了任何寄生導通的風險 。此外，通過在漏極與柵極之間集成瞬態抑制二極管（TVS）形成的有源鉗位反饋通道，能夠有效吸收關斷瞬間游離電感帶來的過電壓尖峰 。

智能短路防御（DESAT）與軟關斷（Soft Shut-down）降級機制： 固變SST在復雜的并網運行中不可避免地會遭遇各類配電網短路故障。青銅劍驅動器具備精密的 VDS? 去飽和短路檢測功能，并能夠通過智能邏輯區分一類短路（突發直通短路，電流極速飆升）與二類短路（帶負載相間短路，電流緩慢爬升）。一旦檢測到模塊異常退飽和（例如 VDS? 超過設定的10V至10.2V閾值），內部的ASIC芯片將在極短的響應時間內（約1.7μs）直接接管控制權。更關鍵的是，系統并非粗暴地瞬間切斷門極，而是觸發“軟關斷”功能，通過內部精密電路在約2.1μs至2.5μs的時間窗口內，利用較慢的受控斜率將門極電壓安全泄放 。這種智能降級防御機制有效抑制了因急劇切斷數千安培故障短路電流而引發的二次致命電壓過沖，最大限度地保全了高價值的SiC核心資產。

全方位欠壓鎖定（UVLO）與邏輯模式自適應： 驅動系統內部實現了原邊控制供電與副邊驅動全壓的實時監測。例如，在2CD0210T12x0中，副邊電壓一旦跌落至11V的保護閾值，系統會立即鎖定輸出并上報故障，堅決避免功率器件因為驅動電壓不足而退化到非飽和線性區工作，從而產生瞬間導致器件熔毀的巨量熱耗散 。同時，驅動板標準化的20PIN牛角接口不僅兼容多種PWM信號電平，還支持通過硬件引腳靈活配置為“直接模式”或帶有固定死區時間（如3.2μs）的“半橋模式”，完美匹配了SST多電平控制算法中復雜多變的邏輯調度需求 。

商業化落地與典型應用場景（PMF）分析

如果僅僅著眼于對傳統中低壓配電網街角的常規硅鋼變壓器進行一對一的物理替代，固變SST結合SiC PEBB的方案在現有的物料清單（BOM）成本上將毫無勝算。其真正的商業化破局點，即產品市場契合點（Product-Market Fit, PMF），在于精準鎖定那些對物理空間和重量極其敏感、對功率密度有極致追求、且需要原生多端口直流接入能力以支撐微電網互聯的高價值增量市場 。

兆瓦級極速超充站（MCS）與光儲直柔園區樞紐

隨著商用重卡電動化（如特斯拉Semi）及乘用車大容量電池的普及，充電功率需求正從百千瓦級向兆瓦級充電系統（Megawatt Charging System, MCS）跨越。在寸土寸金的城市中心地段或高密度的物流樞紐，傳統的工頻變壓器不僅占地面積巨大，而且現有老舊配電網根本無法承受多個兆瓦級快充樁同時工作時帶來的巨大瞬時脈沖沖擊 。此外，遵循IEC 61851-23等嚴苛國際標準的超充網絡需要極高規格的絕緣與熱管理協議 。

在這種場景下，基于中壓SiC PEBB架構的固變SST展現出了統治級的優勢。固變SST可以直接掛載于10kV或13.8kV的中壓交流配電網，通過高頻隔離環節，直接在二次側輸出1000V至1250V的高品質低壓直流母線（LVDC），精準對接充電終端，徹底省去了傳統冗長的“工頻變壓器+低壓整流柜”多級交直流轉換設備 。這不僅將整個變電站的占地面積和土建重量銳減50%以上，同時SST內置的直流母線端口能夠完美、無縫地并入分布式光伏（PV）發電陣列與電池儲能系統（BESS/DESD）。在此架構下，儲能系統可以在電網谷電時段或光伏大發時段進行蓄能，在重卡極速充電的峰值時段進行強力放電（Peak Shaving），從而有效平抑對主干電網的負荷沖擊，并主動提供電網所需頻率與電壓支撐（虛擬慣量）。對于充電站運營商而言，節省下的核心地段高昂土地租金、土建施工費用以及電網擴容增容的隱性成本，足以在極短周期內抹平采購SiC功率器件與SST設備帶來的硬件溢價，同時實現近乎100%的可再生能源自洽消納 。

交通大動脈電氣化：軌交、遠洋船舶與航空航天

在現代軌道交通（電力機車、高鐵）、長距離遠洋電力推進船舶，乃至代表未來出行方式的電動垂直起降飛行器（eVTOL）中，設備艙的物理空間與有效載重是不可逾越的核心紅線 。傳統機車中使用的牽引變壓器體積巨大且動輒重達數噸，嚴重擠壓了車輛的有效載荷空間。

采用基于輕量化SiC PEBB構建的固變SST（在交通領域常被稱為固態牽引變壓器 PETT），能夠?qū)崿F(xiàn)高達30%至50%以上的系統級減重，并將核心牽引供電系統的功率密度從傳統的0.25-0.35 kVA/kg大幅拉升至0.5-0.75 kVA/kg以上的驚人水平 。對于各類交通工具而言，省下來的龐大“死重”可以1:1地直接轉化為多載客、多載貨的有效載荷（Payload），其在交通工具幾十年的全生命周期內所創造的綜合經濟效益與碳減排價值具有壓倒性的說服力。此外，固變SST對供電網高次諧波的天生免疫力以及卓越的抗電壓暫降能力，能夠顯著提升列車在供電條件惡劣的長距離鐵路線或船舶在復雜深遠海環境下的運行穩定性與系統韌性 。

結論

電力電子積木（PEBB）與固態變壓器（SST）的技術融合，代表了現代電能變換系統向著極限高頻化、深度模塊化與底層智能化演進的最高工程形態。PEBB作為一種將半導體物理邊界與數字控制邏輯高度封裝的通用模塊，憑借其內建的“集成智能”防御體系與極致的寄生參數控制，成功化解了中高壓電力電子系統在超高dV/dt干擾、高壓絕緣協調以及復雜電磁兼容方面的“工程災難”。它為固變SST極其復雜的模塊化多電平與ISOP級聯拓撲提供了堅如磐石且高度標準化的硬件基石。

與此同時，固變SST以其在兆瓦級極速充電網絡（MCS）、交直流混合新能源微電網以及高端海陸空交通牽引等增量場景中不可替代的拓撲優勢，為PEBB的產業化驗證與技術迭代提供了最為廣闊的終極價值平臺。這一龐大共生體系的徹底打通，深度依賴于碳化硅（SiC）寬禁帶材料帶來的物理紅利。以基本半導體（BASiC）的高可靠性、極低阻抗SiC功率模塊，以及青銅劍技術（Bronze）提供納秒級保護與高壓隔離的智能驅動板為代表的國產核心硬件集群，正以前所未有的速度推動著固變SST從實驗室的原型驗證走向廣闊的商業藍海。展望未來，隨著PEBB全行業標準化接口體系的確立與極具規模效應的量產釋放，基于固變SST構建的無處不在的“能源路由器”將深刻重塑全球分布式智能電網的底層物理架構與能量交互邏輯。
