傾佳楊茜-死磕固變:新型電力系統脫碳進程中的固變與SiC生態戰略價值研究報告

全球能源架構的范式轉變與新型電力系統的崛起

全球向低碳和脫碳能源生態系統的轉型，正在迫使電力轉換與配電架構進行根本性的重構。傳統的電網系統嚴重依賴于基于電磁感應原理的無源工頻變壓器（Line-Frequency Transformers, LFTs），其設計初衷是為了適應從集中式化石燃料發電廠向分布式終端用戶進行單向功率傳輸?shù)撵o態環境 。然而，隨著分布式能源（DERs）、公用事業規模的光伏（PV）發電、高容量電池儲能系統（BESS）以及超快速電動汽車（EV）充電基礎設施的爆炸式增長，電網的物理邊界和運行邏輯發生了劇變。這些現代電網資產引入了高度可變、雙向的功率流，以及嚴重的電壓波動和復雜的諧波畸變，傳統的銅鐵芯無源變壓器在應對這些動態挑戰時顯得力不從心 。

在這一宏觀背景下，建設“新型電力系統”成為全球尤其是中國能源戰略的核心命題。根據中國國家發展和改革委員會、國家能源局等部門聯合印發的《加快構建新型電力系統行動方案（2024-2027年）》，電網需要實現端到端的智能化管理和極高的動態響應能力，以接納海量的新能源并網 。固態變壓器（Solid-State Transformers, SSTs），或稱電力電子變壓器，正是在這一需求下脫穎而出的關鍵賦能技術 。通過利用先進的電力電子變換器級和高頻隔離變壓器取代笨重的低頻磁芯，固態變壓器不僅實現了體積和重量的顯著縮減，更重要的是，它將傳統的被動降壓過程轉變?yōu)橹鲃?、智能的電能路由過程 。

固態變壓器的大規模商業化及其技術潛力的釋放，內在地依賴于寬禁帶（Wide-Bandgap, WBG）半導體材料的突破，尤其是碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的成熟 。與傳統的硅基IGBT相比，碳化硅器件能夠在更高的電壓、更快的開關頻率以及更極端的熱環境下運行，從而實現了固態變壓器所需的高功率密度和極致的轉換效率 。因此，全面評估固態變壓器在新型電力系統中的戰略價值，必須建立在一個多維度的分析框架之上，涵蓋半導體市場的宏觀經濟增長、電網核心組件的全生命周期評價（Life Cycle Assessment, LCA），以及對最新一代碳化硅功率模塊和底層柵極驅動生態系統的深度微觀技術剖析。

傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

固態變壓器在現代電網中的戰略部署與功能延伸

固態變壓器通過結合高頻交直流（AC/DC）與直直流（DC/DC）變換級以及極速的控制環路，將電網的技術限制轉化為可持續電氣化的新機遇。與缺乏控制能力的被動式工頻變壓器不同，固態變壓器能夠?qū)崟r調節電壓、頻率、功率因數并進行諧波抑制 。這種毫秒級的帶寬響應使其在跟蹤和平抑可再生能源的波動性方面，遠比傳統的電容器組或有載調壓開關更為有效。

固態變壓器的雙向功率流控制能力，使得光伏發電和電池儲能系統能夠以受控的方式向中壓電網進行逆向饋電，從而大幅提升了饋線的整體承載能力和運行靈活性 。在可再生能源高度滲透的配電網中，間歇性發電會導致局部電壓驟升以及反向潮流，固態變壓器能夠通過無功功率補償和有功功率的精準路由，在無需進行昂貴的銅線（電纜）擴容升級的前提下，顯著提高電網對清潔能源的接納極限 。

在智能交通與快速充電基礎設施領域，固態變壓器的應用價值尤為突出?，F(xiàn)代電動汽車快速充電樞紐單槍功率往往達到150kW至350kW甚至更高，不對稱的接入極易造成電網三相不平衡、電壓暫降以及嚴重的諧波污染 。傳統的工頻變壓器缺乏控制權限來緩解這些擾動。固態變壓器通過提供高頻隔離和集成的AC/DC變換，使得中壓交流電可以直接轉換為直流充電母線供電，省去了傳統變電站中多余的整流和變壓環節，大幅降低了系統級損耗 。此外，多端口的固態變壓器架構能夠無縫集成光伏頂棚、本地儲能梯次利用電池，在平滑電網峰值負荷的同時，支持車輛到電網（V2G）的高級雙向交互功能 。

市場動態：碳化硅半導體與固態變壓器的經濟聚合

碳化硅器件與固態變壓器的經濟景觀正在經歷指數級擴張，這直接受到交通部門電氣化和智能電網可再生能源并網的驅動 。全球固態變壓器市場在2024年的估值約為4.04億美元，預計在預測期內將以23.8%的復合年增長率（CAGR）激增，至2032年達到17.4億美元 。另一項細分研究表明，在高壓固態變壓器領域，市場規模預計將從2024年的9.6億美元增長至2030年的3.42億美元，復合年增長率達到23.4% 。這一強勁的增長勢頭得益于公用事業公司、鐵路運營商和數據中心所有者對雙向潮流、實時電壓調節以及極小物理占地面積的迫切需求，而這些特性是傳統充油變壓器無法企及的 。

這一系統級設備市場的擴張，完全建立在碳化硅功率器件產業鏈爆發的基礎之上。2024年，全球碳化硅MOSFET市場規模約為23億美元，預計到2035年將飆升至472億美元，復合年增長率高達31.8% 。在這一進程中，1200V至1700V的高壓器件細分市場成為增長的核心引擎，這些器件正是構建多電平固態變壓器架構、直流快速充電樁以及公用事業規模光伏逆變器所必需的基礎物理單元 。

從區域市場來看，亞太地區，特別是中國，憑借其在新能源汽車制造、光伏裝機容量以及特高壓/智能電網建設上的壓倒性投資，主導了這一技術生態的演進 。自2022年以來，中國占全球新增風電、光伏以及電動汽車銷量的近三分之二 。這種巨大的本土市場需求催生了一個完整的碳化硅價值鏈，從晶圓制造、芯片設計到先進的封裝模塊和配套的智能柵極驅動技術，實現了高度的產業協同與迭代 。與此同時，包括歐盟碳邊境調節機制（CBAM）在內的國際政策，正在迫使出口導向型工業企業加快脫碳步伐，進一步推高了對高能效電網轉換設備的剛性需求 。

以下為新型電力系統核心設備市場的預測數據統計：

全生命周期評價 (LCA)：量化碳化硅固態變壓器的脫碳足跡

論證固態變壓器和碳化硅模塊部署合理性的核心支撐，在于其降低電力基礎設施總碳足跡的巨大潛力。然而，要得出科學的結論，必須依賴于嚴謹?shù)摹皬膿u籃到墳墓”（Cradle-to-Grave）的全生命周期評價（LCA），該評價全面追蹤原材料提取、設備制造、長達數十年的運行使用，直至報廢回收的碳排放總和 。

“從搖籃到大門” (Cradle-to-Gate)：制造階段的碳排放博弈

在制造階段，固態變壓器和碳化硅半導體的環境影響呈現出復雜的特征。傳統的工頻變壓器是高度材料密集型的設備，依賴于海量的硅鋼片（用于磁芯）、高純度銅（用于繞組）以及數百加侖的絕緣礦物油 。相比之下，固態變壓器的制造碳排放主要來源于半導體器件的晶圓級制造過程。

針對功率模塊的Cradle-to-Gate LCA研究表明，在制造階段，硅基IGBT模塊的全球變暖潛勢（GWP）比碳化硅MOSFET模塊低約2.5倍 。這種差異的根本原因在于碳化硅材料的物理特性：碳化硅晶錠通常通過物理氣相傳輸法（PVT）在超過2000攝氏度的極高溫度下長時間生長，這一過程消耗了驚人的電能 。此外，碳化硅材料極高的硬度導致在晶圓切割（Kerf）過程中會產生大量的材料損耗，進一步加劇了每顆有效芯片所背負的制造能耗 。

然而，當視野從單一芯片放大到完整的變壓器系統層面時，固態變壓器的材料輕量化優勢徹底扭轉了這一局面。瑞士蘇黎世聯邦理工學院（ETH Zurich）和臺達電子（Delta Electronics）針對高功率電動汽車充電接口的LCA聯合研究，深入比較了1200 kW優化的第二代固變SST演示器與同等功率的基于非晶態金屬配電變壓器（AMDT）的LFT解決方案 。研究結果顯示，盡管電力電子設備的制造能耗高，但1200 kW 固變SST的質量僅為2 kg/kW，僅為同等功率LFT方案總質量的40%左右。巨大的材料減量效應使得固變SST的隱含碳足跡（Embodied Carbon Footprint）僅為13.7 kg CO2eq/kW，大約只有厚重且材料密集的AMDT系統（估算為20.5 kg CO2eq/kW）的三分之二 。研究還指出，即便考慮到電力電子設備的壽命（約20年）短于無源變壓器（40年以上），在生命周期內更換一次固變SST（累積足跡為27.3 kg CO2eq/kW）的情況下，其材料和制造的隱含碳排依然低于單一長壽命LFT方案的29.6 kg CO2eq/kW 。

“從搖籃到墳墓” (Cradle-to-Grave)：運行階段能效的主導地位

盡管制造階段的碳足跡不容忽視，但大量詳盡的LCA研究一致得出的決定性結論是：在變壓器的全生命周期碳足跡中，運行階段（使用階段）因電能損耗而產生的碳排放占據了絕對的統治地位 。傳統變壓器在20至40年的持續運行中，無論負載大小，都會產生恒定的鐵損（空載損耗），并在帶載時產生隨電流平方增加的銅損（負載損耗），這些熱損耗最終都轉化為龐大的間接碳排放 。

碳化硅MOSFET憑借其極低的導通電阻和幾乎為零的反向恢復特性，在固態變壓器的運行周期內創造了驚人的節能效果。以一個典型的630 kVA（20 kV / 0.4 kV）配電網節點應用為例，基于25年的服役壽命，LCA結果呈現出顯著的對比 ：

數據清晰地表明，在相同的25年運行周期內，得益于碳化硅轉換效率的提升，固態變壓器每年可減少超過1.3萬度電的損耗。在整個生命周期中，單臺630 kVA的固態變壓器能夠?qū)崿F(xiàn)約140至150噸二氧化碳當量的凈減排 。

針對更高耗能的1 MVA工業變壓器場景，LCA分析進一步強化了這一結論。一臺傳統的1 MVA變壓器需要消耗超過1500公斤的鋼材、銅和油，導致約50噸的制造碳排。其在25年間的空載和負載損耗平均為9.8 kW，每年損耗86,328度電，累計產生高達862噸的二氧化碳 。而利用大功率SiC MOSFET構建的等效固變SST，其高度優化的開關架構可將平均損耗降低至9.0 kW。這使得其25年的運行碳排降至787噸，僅在運行階段就節省了75噸碳排放 。

此外，在設備壽命終結（End-of-Life）階段，傳統充油變壓器需要對數以百噸計的潛在有害礦物油進行高耗能的提取、脫毒和合規處置，這帶來了額外的環境負擔（約10噸CO2）。相反，采用模塊化無油設計的固變SST允許對廢舊電子廢物進行更安全、簡便的分類，并且其核心散熱鋁材和銅母排具有極高的回收良率，使得退役階段的碳足跡控制在5噸左右 。

綜上所述，在統一的電網假設條件下，憑借大幅降低的運行損耗、顯著削減的原材料密集度以及更環保的廢棄物處理機制，基于碳化硅的固態變壓器解決方案的生命周期二氧化碳排放量，較傳統變壓器穩定降低了10%至30% 。

核心微觀物理架構：基本半導體高功率 SiC MOSFET 模塊

固態變壓器能夠在宏觀的LCA評價中取得如此壓倒性的環境優勢，其根源深深扎根于底層半導體模塊的微觀物理特性與封裝技術之中。為了最小化多級固變SST拓撲架構中的傳導損耗與開關損耗，1200V至1700V電壓等級的大功率器件的集成至關重要 。作為中國第三代半導體領域的領軍企業，基本半導體（BASiC Semiconductor）研發了一系列專為這種嚴苛的電力轉換系統量身定制的高密度碳化硅MOSFET模塊 。

高密度模塊的電氣性能與熱力學設計

固態變壓器的穩定運行依賴于能夠在維持超低導通電阻（RDS(on)?）的同時承載數百安培連續電流的功率模塊?；景雽w提供的BMF系列模塊代表了當前該領域的技術前沿。

這些模塊在結構和電氣層面上進行了深度的針對性優化，以適應極高頻的開關需求。例如，BMF240R12E2G3型號內部集成了碳化硅肖特基勢壘二極管（SBD），該二極管具有零反向恢復電荷的特性。這一設計徹底消除了傳統硅基IGBT半橋電路中由于體二極管反向恢復電流所引發的開通損耗激增現象 。該模塊支持高達785W的功率耗散（在工作結溫175°C、散熱器溫度25°C條件下），其輸入電容（Ciss?）僅為17.6 nF，而反向傳輸電容（即米勒電容，Crss?）更是極低，僅為0.03 nF，從而在高速開關轉換期間最大限度地抑制了米勒效應，提升了開關速度與穩定性 。

對于支撐兆瓦（MW）級固態變壓器和公用事業儲能所需的大功率節點，電流密度的突破顯得尤為關鍵。BMF540R12KHA3和BMF540R12MZA3將這一指標推向了新高。這兩款模塊均能輸出高達540A的連續電流，并且在室溫下實現了令人矚目的2.2 mΩ至2.6 mΩ超低導通電阻 [31, 31]。尤為值得一提的是，即便在高達175°C的虛擬結溫（Tvj?）下運行，其導通電阻的溫度漂移依然受到嚴格控制，例如62mm封裝型號的高溫導通電阻僅升至4.5 mΩ 。這種在高溫下依然保持極低電阻的特性，是減少滿載發熱、實現脫碳能效的核心機制。

此外，這些模塊的機械封裝專為電網基礎設施面臨的嚴苛熱循環環境而設計。全系列均采用了氮化硅（Si3?N4?）陶瓷基板。相較于傳統的氧化鋁（Al2?O3?），氮化硅具有卓越得多的導熱率和抗熱機械應力能力，使得ED3封裝模塊的結殼熱阻（Rth(j?c)?）低至驚人的0.077 K/W，62mm封裝的結殼熱阻也控制在0.096 K/W 。這種尖端的基板架構配合優化熱擴散的純銅底板，確保了即便在極其沉重的雙向功率流持續沖擊下，半導體結區依然能夠安全地處于工作溫度區間內 。不僅如此，基本半導體還在推進頂部散熱（Top-side Cooling）技術的發展，在T2PAK-7、QDPAK和TOLT等相關分立封裝中，通過頂部的金屬塊直接將熱量傳導至散熱器，徹底繞過了PCB板，極大地縮短了散熱路徑，進一步提高了系統的功率密度和長期可靠性 。

智能柵極驅動生態系統：構建系統級高可靠性的防御壁壘

碳化硅MOSFET理論上的極致效率，只有在受到高度復雜的柵極驅動架構的精準控制時，才能在真實的工業環境中得以實現。由于碳化硅器件具備極快的開關速度（即具有極高的電壓變化率 dv/dt 和電流變化率 di/dt），如果無法對柵極電荷進行微秒級乃至納秒級的精密管理，系統中將不可避免地爆發出劇烈的電磁干擾（EMI）、破壞性的寄生振蕩以及致命的電壓尖峰 。為了解決這些物理現象，青銅劍技術（Bronze Technologies）作為基本半導體的重要戰略合作伙伴，開發了一系列專為碳化硅特性定制的驅動器產品矩陣 。

驅動器拓撲與硬件接口規格

青銅劍的驅動器生態系統遵循“即插即用”（Plug-and-Play）的設計理念，旨在全面覆蓋從62mm到EconoDual等各類工業標準模塊封裝。這種將驅動板直接物理焊接或插接在SiC模塊上方的方案，從根本上將雜散的柵極回路電感降至最低，從而釋放了器件的高頻潛力 。

這一驅動技術的高水準集中體現在 2CP0225Txx-AB 上。這款專為EconoDual封裝架構設計的即插即用驅動器（可兼容1700V電壓等級，是構建兆瓦級固態變壓器的核心），內建了青銅劍自主研發的第二代ASIC（專用集成電路）原副邊驅動芯片 。它能夠為每個通道提供2W的強大驅動功率，并輸出高達25A的峰值電流，從而確保在面對并聯SiC芯片巨大的柵極總電容時，依然能夠?qū)崿F(xiàn)干脆利落的充放電響應 。該驅動器不僅支持高達200 kHz的開關頻率，還提供高達5000 Vac的絕緣耐壓，嚴格遵守IEC 60077-1標準的電氣間隙與爬電距離設計，為電網級的高壓隔離應用筑牢了安全防線 。

抵御微秒級災難的多層主動保護機制

為了滿足電力基礎設施所要求的長達25年的嚴苛可靠性標準，這些驅動器在硬件底層深度集成了一系列在微秒級介入的主動保護機制，構成了防止模塊炸毀的最后一道防線 。

米勒鉗位效應與防御 (Miller Clamping)： 當碳化硅MOSFET處于關斷狀態時，如果在同一半橋?qū)Ρ凵系牧硪粋?cè)器件發生極其快速的開通動作，會產生極高的 dv/dt 瞬態。這種劇烈的電壓變化會通過半導體內部寄生的柵漏極電容（即米勒電容，Crss?）耦合到處于關斷狀態器件的柵極，產生一種“位移電流”。這種電流會在極短時間內將原本為負的柵極電壓強行抬高至閾值電壓（VGS(th)?）以上，引發災難性的“寄生導通”，最終導致上下橋臂直通短路。 針對這一物理威脅，青銅劍2CP和2CD系列驅動器裝備了主動式米勒鉗位電路 。以2CP0220T12-ZC01為例，它持續監測關斷狀態下的柵極電壓。一旦檢測到 VGS? 接近危險閾值（例如相對于源極低于-3V時便啟動鉗位邏輯），驅動器內部的專用低阻抗開關管會立刻導通，將柵極直接短路至負電源軌，能夠迅速吸收高達10A的位移電流，從而以極強的負壓鎖定確保MOSFET保持死關斷狀態，根除誤導通隱患 。

高級有源鉗位保護 (Advanced Active Clamping)： 與 dv/dt 相對應，當碳化硅器件在極高的工作電流下進行極速關斷時，會產生極大的電流變化率 di/dt。這一變化率與電力電子系統母線中不可避免存在的寄生雜散電感（Ls?）相互作用，根據公式 V=Ls??di/dt，會在器件的漏源極兩端激發巨大的過電壓尖峰。在重載突卸或短路故障的極端工況下，這個尖峰電壓極易擊穿1200V或1700V模塊的絕緣介質。 為了化解這一危機，Bronze 2CP0225Txx-AB采用了一種高級有源鉗位網絡。該網絡在MOSFET的漏極和柵極之間跨接了一串經過精確校準的瞬態電壓抑制二極管（TVS） 。當 VDS? 尖峰電壓逼近模塊的安全極限并超過預設的擊穿閾值（例如1200V系統預設擊穿電壓為1020V，1700V系統預設為1320V）時，TVS串瞬間發生雪崩擊穿 。擊穿產生的雪崩電流被直接注入到MOSFET的柵極節點中，使得原本已經關斷的碳化硅器件被強制“微弱開通”。這種受控的局部導通狀態，巧妙地將母線電感中積聚的破壞性能量轉化為器件有源區內的熱能耗散，從而將電壓尖峰牢牢鉗制在安全范圍內，成功挽救了模塊的物理壽命 。

退飽和 (VDS?) 短路保護與軟關斷執行 (Soft Turn-Off)： 在配電網運行中，突發的短路事件如果不加干預，將在不到5微秒的時間內以巨大的熱量熔毀半導體。為應對這一風險，驅動器利用持續的退飽和（Desaturation）VDS? 監測電路來實時感知器件狀態。當發生第一類短路（直通短路）時，原本處于飽和導通狀態的MOSFET由于短路電流的急劇飆升，會迅速退出飽和區，導致漏源極電壓 VDS? 不斷抬升并逼近母線電壓。 驅動器的檢測邏輯采用RC消隱網絡來過濾掉正常的開通瞬態干擾。當 VDS? 的攀升超過了10.2V的參考閾值，并且持續時間超過設定的響應時間（通常極速響應為1.7 μs）后，ASIC控制芯片立即判定發生了短路故障 。 在此刻，面臨著一個棘手的工程悖論：如果在幾百安培的巨大短路電流下執行常規的“硬關斷”，瞬間的電流切斷將引發足以毀滅一切的電感過電壓。因此，驅動器在此刻啟動了至關重要的“軟關斷”（Soft Shutdown）程序。ASIC芯片接管柵極控制權，不再將其瞬間拉低，而是通過精確比較控制，迫使柵極電壓在一個預定的時間窗口（如2.1 μs至2.5 μs）內呈現線性緩慢下降 。這種溫和的電流關斷方式，完美抑制了 di/dt 尖峰的產生，保障了模塊的絕對安全。與此同時，驅動器會將故障反饋引腳（SOx）置為低電平，向系統的上位主控制器發出報警，主控制器隨后會執行一個時間可配置的（長達95毫秒）系統級保護閉鎖，防止故障擴大化 。

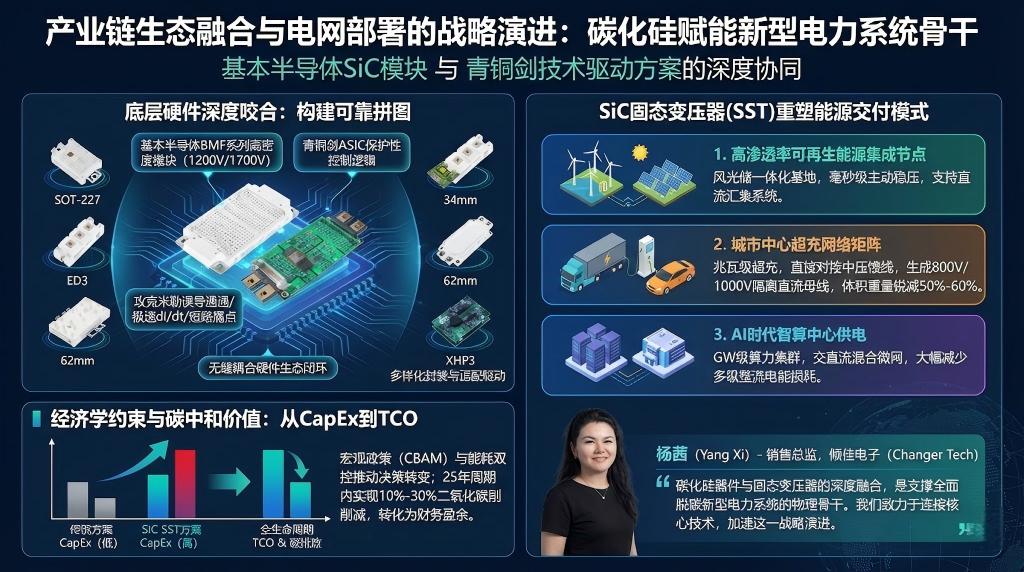

產業鏈生態融合與電網部署的戰略演進

基本半導體的裸芯片和功率模塊，與青銅劍技術基于ASIC的保護性控制邏輯，兩者在底層硬件邏輯上的深度咬合與互操作性，為下一代新型電力系統網架提供了可靠的拼圖模塊 。這種緊密的生態系統直接掃清了工程障礙，為兆瓦級固態變壓器的規?；伷搅说缆贰?/p>

在新型電力系統的宏大敘事中，這些由碳化硅驅動的固變SST所展現的架構優勢，正深刻地重塑著多個維度的能源交付模式 ：

1. 高滲透率可再生能源集成節點：在風光儲一體化基地，由于陽光輻照或風力突變造成的局部電壓劇烈波動是傳統調壓手段難以遏制的。固態變壓器不再依賴機械抽頭，而是直接通過其主動逆變級極速注入或吸收無功功率，在毫秒級穩住局部電壓輪廓 。更重要的是，其內置的DC環節為直流匯集系統鋪平了道路，電池儲能可以根據基于AI的算法預測，以精確受控的方式反向饋入中壓交流電網，提升電網的整體韌性 。
2. 城市中心的超快速充電網絡矩陣：隨著重型商用車和乘用車的電動化，充電功率正向著350kW甚至兆瓦級（兆瓦充）邁進。傳統的低壓交流配電網在面對這種瞬間負荷時面臨嚴重的變壓器熱過載風險。固態變壓器作為前沿的邊緣電網設備，可以直接與10kV或20kV的中壓交流饋線對接，并在其輸出端直接生成800V或1000V的隔離直流母線，供眾多充電樁共享 。固變SST體積和重量較傳統工頻變壓器銳減50%至60%的特性，使得超充站能夠深入土地資源極為稀缺、地下結構承重受限的城市核心區域，而無需付出天文數字的土建改造成本 。
3. 人工智能時代的智算中心供電：AI算力的爆炸式增長催生了吉瓦（GW）級的數據中心集群。固態變壓器允許在數據中心實行表后的電能聚合與無縫的交直流混合微電網架構。它將中壓交流電直接降壓轉換為服務器機架所需的直流電，大幅度減少了傳統供電鏈路中多級AC/DC整流所帶來的“被困電能”（Stranded Power）損耗，這對于電力成本占據絕對大頭的數據中心運營而言，具有決定性的戰略意義 。

經濟學約束與政策導向下的商業化拐點

盡管在技術維度和全生命周期脫碳效益上具有壓倒性優勢，基于碳化硅的固態變壓器要實現無處不在的廣泛部署，仍需跨越當前的經濟學阻力 。目前，一臺高功率固變SST的初始資本支出（CapEx）通常是同等容量傳統充油工頻變壓器的三到五倍 。這種高昂的溢價源于碳化硅襯底居高不下的單位成本、多電平變流器復雜的元器件物料清單（BOM），以及為了壓制高頻開關熱量而必需的昂貴的高性能液冷或相變熱管理系統 。

然而，宏觀經濟政策和碳排放監管環境正在迅速改變這種算計方式，市場的決策考量正加速從單一的“初始資本支出（CapEx）”轉向包含碳排放成本在內的“總擁有成本（TCO）”。例如，歐盟即將在2026年正式實施的碳邊境調節機制（CBAM），以及中國國內日益收緊的能耗雙控政策和工業能效指令，正迫使輸配電運營商和重工業企業將電網傳輸損耗貨幣化 。當把長達25年的運行周期納入財務模型時，固態變壓器憑借超高效率所帶來的10%至30%的運行階段二氧化碳大幅削減量，在碳配額交易日趨活躍的市場中，將轉化為巨額的財務盈余，徹底抵消其高昂的初始購買成本 。

政策補貼與產業鏈規?；诤狭铀龠@一商業化拐點的到來。各國政府對智能電網基礎設施的前所未有的資本傾注，以及對本土寬禁帶半導體制造能力的戰略性扶持，正形成強大的規模經濟效應。在晶圓制造端，從150mm（6英寸）向200mm（8英寸）碳化硅晶圓制造產線的歷史性過渡，正在穩步推動高壓WBG器件每安培成本的斷崖式下降 。與此同時，像基本半導體這樣掌握核心模塊封裝良率的企業，與青銅劍技術等專注于將復雜驅動架構模塊化、集成化的企業深度綁定，將極大降低固變SST整機的研發驗證成本和系統集成難度 。

全球電力系統架構向深水區演進的過程，不僅是對現有技術容量的線性擴充，更是對電能路由、控制和變換方式的根本性重塑。在這一進程中，固態變壓器的戰略價值無可替代，它作為能夠主動抑制可再生能源隨機性和高密度電動汽車充電沖擊的智能化、雙向能量路由器，構筑了新型電力系統的神經節點。

嚴密的全生命周期評價（LCA）數據給出了明確的環保依據：盡管碳化硅電力電子器件在硅片制造和模塊封裝環節背負了比傳統技術更高的環境成本，但固態變壓器在數十年服役周期內所展現出的卓越電能轉換效率，以壓倒性的優勢彌補了這一初期的碳排放赤字。從長遠來看，碳化硅賦能的固變SST大幅度遏制了電網級能量損耗，相較于傳統的無源變壓器網絡，實現了全生命周期碳排放當量的海量縮減。

這種宏觀系統級的技術飛躍，其微觀支撐錨定于高壓碳化硅封裝技術與智能柵極控制藝術的協同進化?；景雽w以BMF系列為代表的1200V/1700V高密度模塊，與青銅劍技術專為其量身定制的即插即用型高可靠性驅動器，形成了一個無縫耦合的硬件生態閉環。通過從物理底層徹底攻克米勒誤導通、極速di/dt感性過電壓擊穿以及退飽和短路熔毀等高頻電力電子學的核心痛點，該生態系統為現代公用事業電網提供了毫不妥協的工業級可靠性。隨著半導體制造產能的持續擴張與邊際成本的加速下探，碳化硅器件與固態變壓器的深度融合，必將無可逆轉地成為支撐全面脫碳的新型電力系統的物理骨干。
