特性描述

FZH02（深圳市方中禾科技）是恒流LED驅動芯片， 具有 4個電流源，可以在每個輸出端口提供18～90mA恒定電流量以驅動LED，每個OUT驅動通道輸出可短接后得到更大的電流輸出，且當環境發生變化時，對其輸出電流影響很小。同時可以選用不同阻值（REXT）的外接電阻來調整FZH02各輸出端口的電流大小，因此，可精確地控制LED的發光亮度，適用于高質量LED顯示或照明驅動。本產品性能優良，質量可靠。

功能特點

?4個恒流源輸出通道

?OUT端口耐壓30.0V

?電流輸出大小不因輸出端負載電壓變化而變化

?恒流電流范圍值，18～90mA@VDD=5V

?極為精確的電流輸出值

（通道與通道）最大誤差：≤±3.0％

（芯片與芯片）最大誤差：≤±3.5％

?通過調節外部電阻，可設定精密電流輸出值

?工作電壓：4.5V～5.5Ｖ

?應用領域：LED照明、LED調光

?封裝形式：ESOP8

內部結構框圖

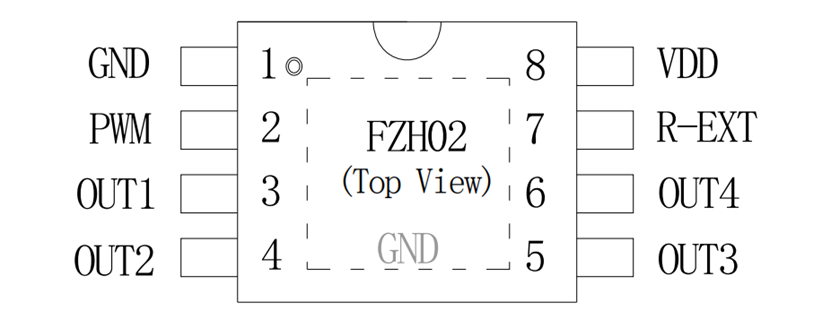

管腳信息

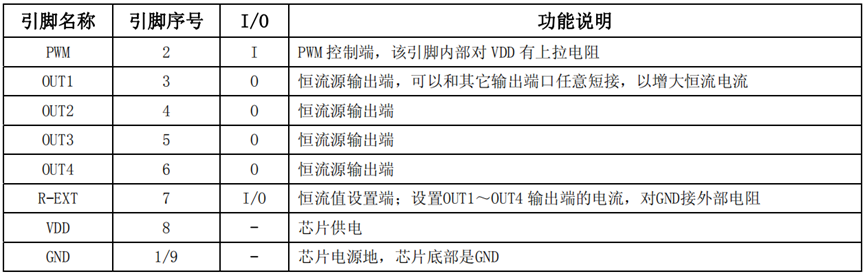

管腳功能

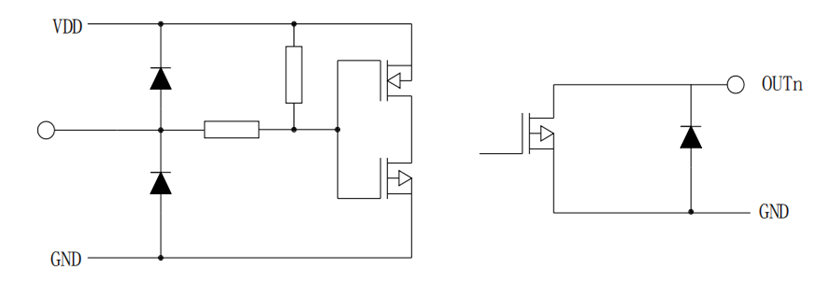

輸出及輸入等效電路

在干燥季節或者干燥使用環境內，容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，如果不正當?shù)牟僮骱秃附樱赡軙斐?ESD損壞或者性能下降， 芯片無法正常工作。

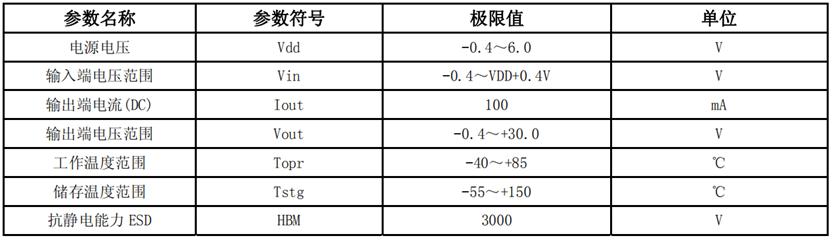

絕對最大額定值范圍

（1）以上表中這些等級不能讓芯片長時間工作在極限值，芯片長時間工作在極限值下，容易降低器件的可靠性，可能 會出現永久性損傷。不建議在其它任何條件下，芯片超過這些極限參數工作。

（2）所有電壓值均相對于網絡地測試

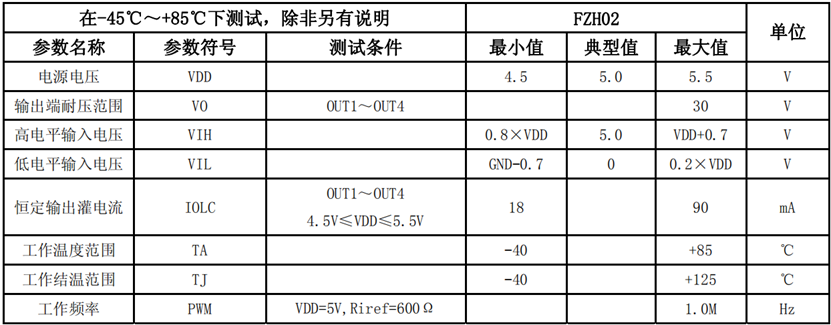

推薦工作條件范圍

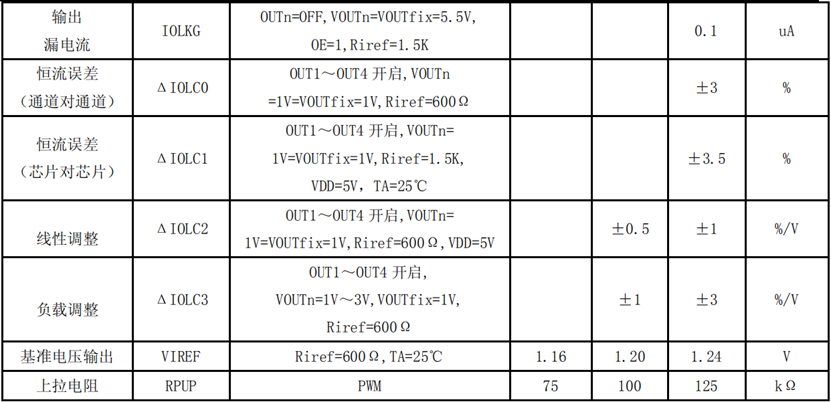

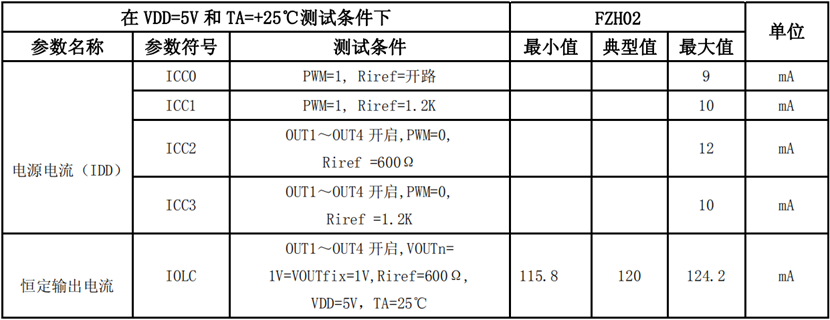

電氣特性

應用信息

1、電流設置

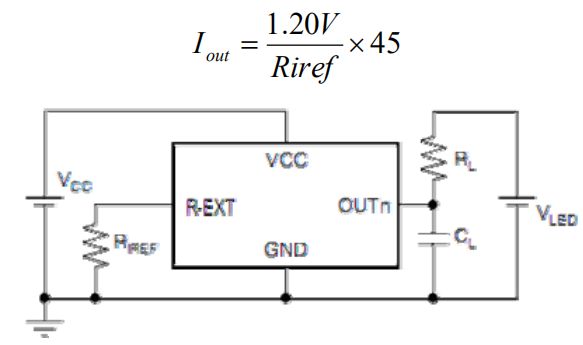

如下圖所示，由外接一個電阻(Rext)調整輸出電流(IOUT),套用下列公式可計算出輸出電流值：

公式中的Riref是指R-EXT端的電阻。當電阻值是 600Ω，通過公式計算可得輸出電流值 90mA；當電阻值是 1KΩ時，輸出的電流則為 54mA。

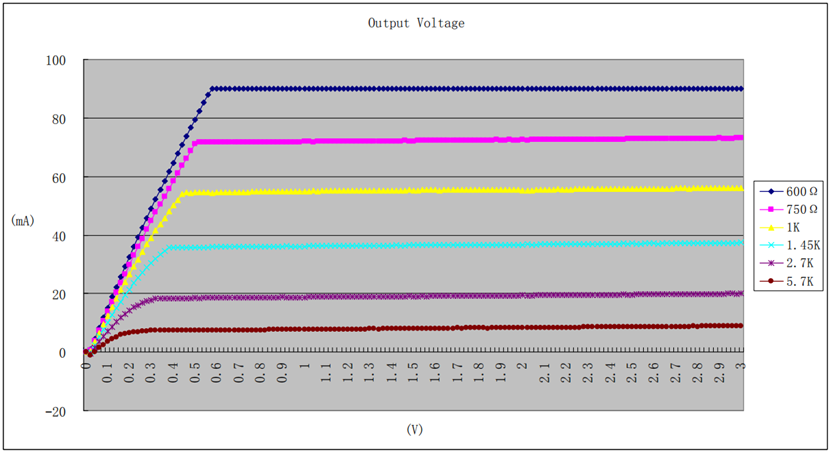

R-EXT引腳對GND接不同的阻值可在OUT引腳輸出端得到不同的恒電流，但不同的恒電流下進入恒流轉折點電壓是不同的，圖中可見，在 90mA下恒流電壓點≈0.8V，而在 15mA下恒流電壓點降到≈0.5V，在設計電路時應充分考慮OUTx端壓降問題，以免驅動電流達不到設定的預值。

另外，OUTx端在導通時也不適宜長時間工作在較高壓降上，這會增加芯片的功率損耗，從而導致芯片發熱嚴重，影響系統穩定性能。

2、典型應用電路

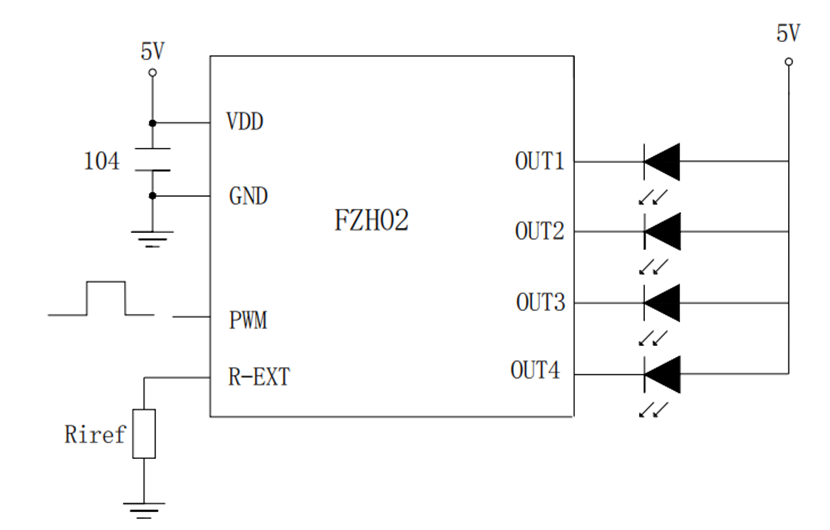

如上圖所示，是 FZH02的 5V應用電路圖。在 5V供電情況下，每個輸出端口接一個燈珠，輸出端口和 VDD端口都可以不用連接電阻。PWM端口可以直接通過程序控制燈珠的亮度。

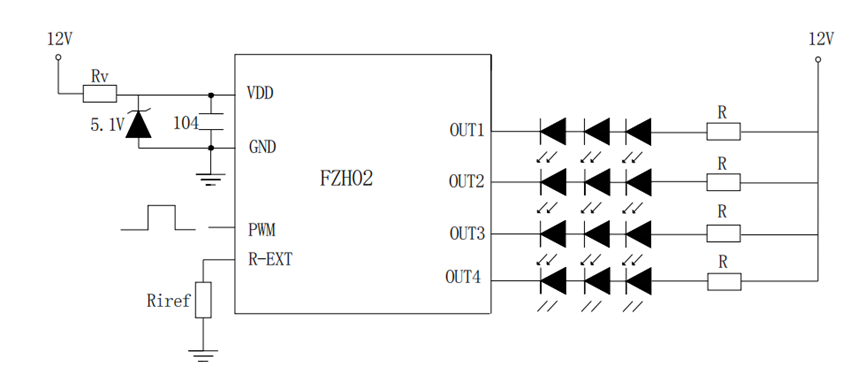

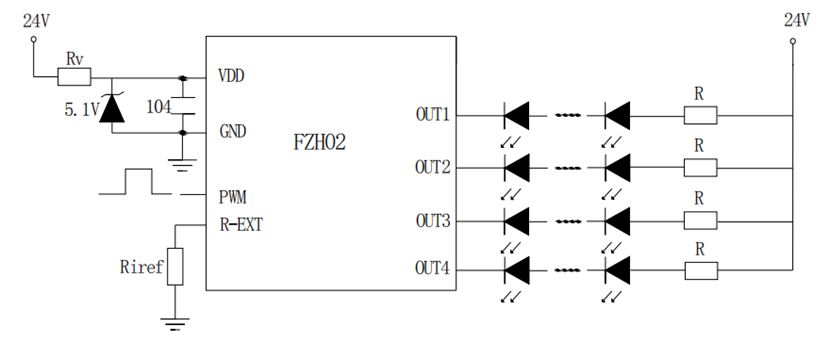

如上圖所示，是 FZH02的 12V應用電路圖。在 12V供電情況下，需要有穩壓管給 VDD端口提供5V左右的電壓。每個輸出端口可以接 3個串聯的燈珠。如果燈珠是紅色燈珠則要接電阻R，如不是紅燈可以省掉電阻。PWM端口可以直接通過程序控制燈珠的亮度。

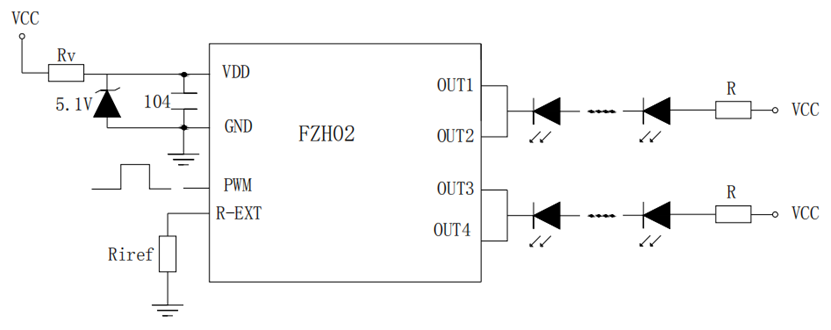

3、典型擴流應用電路

如上圖所示，是 FZH02的擴流應用電路圖。在大于 5V供電的情況下，需要接穩壓管給 VDD端口提供 5V左右的電壓。PWM 端口可以直接通過程序控制燈珠的亮度。

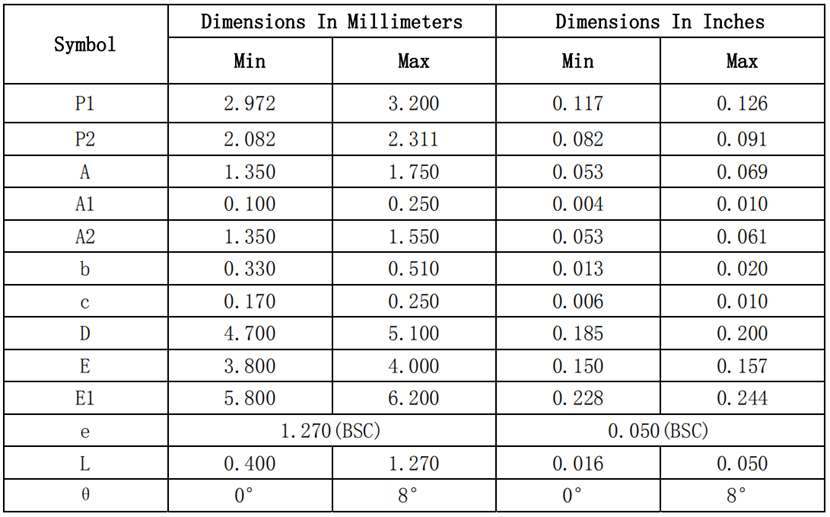

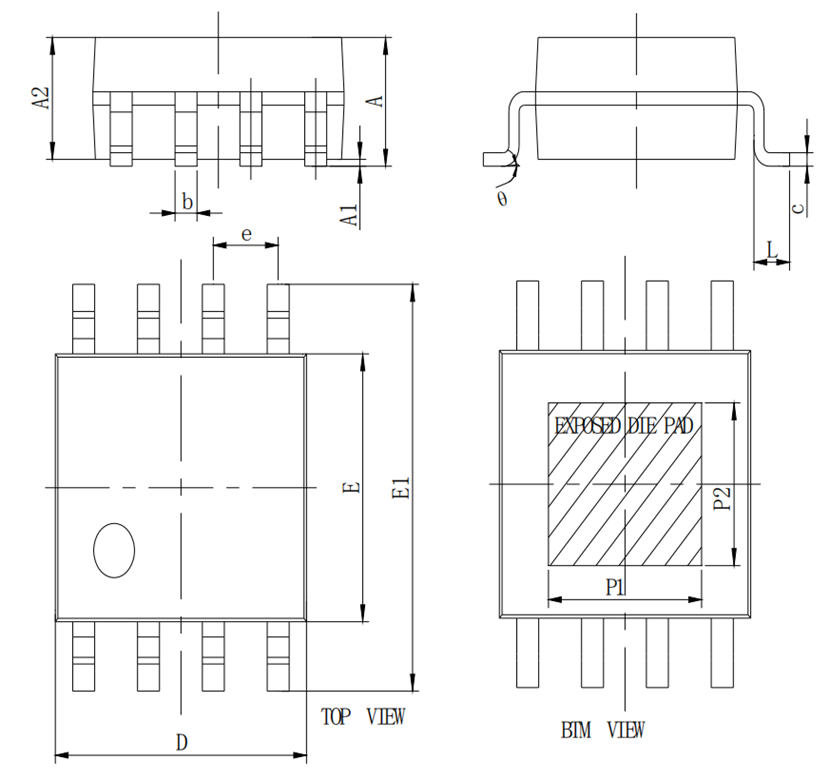

封裝示意圖：（ESOP8）
