?特性描述

FZH06（深圳市方中禾科技）是單通道LED發光二極管恒流驅動專用電路，內部集成有LED高壓驅動電路，通過外圍與 LED發光二極管的連接來實現恒流照明控制。本產品性能優良、連接簡單、質量可靠。采用SOT-23 或TO-92的封裝形式。

功能特點

采用高壓功率CMOS工藝

輸出端口耐壓24V

無需任何外圍器件

FZH06-2：電流恒定18mA（±3%）

FZH06-3：電流恒定30mA（±3%）

封裝形式：SOT-23 TO-92

內部結構框圖

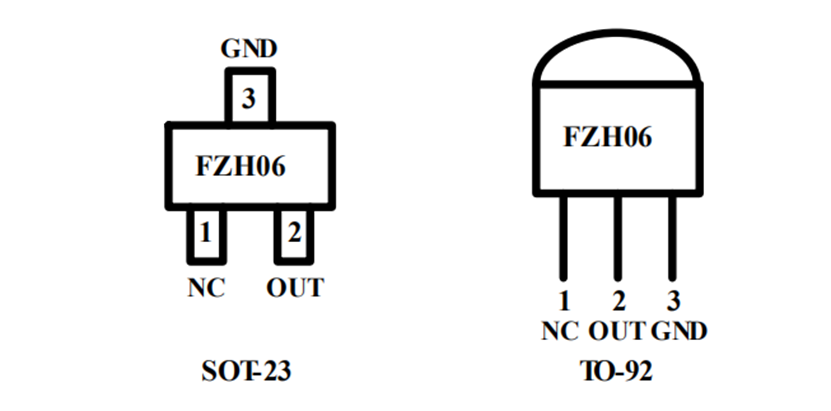

管腳信息

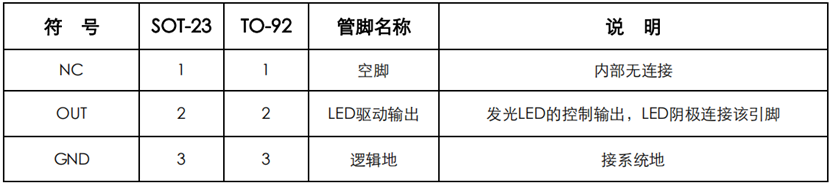

管腳功能

集成電路系靜電敏感器件，干燥季節或干燥環境容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐缝o電防范措施。不當?shù)牟僮骱秃附?，可能造?ESD損壞或者性能下降，從而導致芯片無法正常工作。

電氣參數

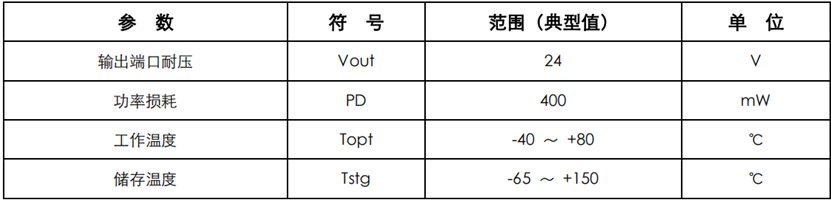

極限參數（Ta =25℃, Vss =0 V）

(1)芯片長時間工作在上述極限參數條件下，可能造成器件可靠性降低或永久性損壞，不建議實際使用時任何一項參數達到或超過這些極限值。

(2)所有電壓值均相對于系統地測試。

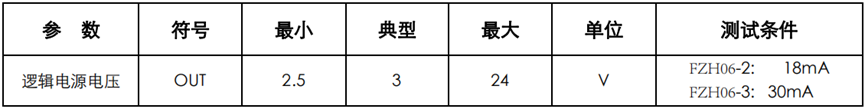

正常工作范圍（Ta =-20～+70℃，Vss =0 V）

注：FZH06為溫度負反饋型器件，當溫度升高時，可能產生最高2mA的電流值減小。

應用信息

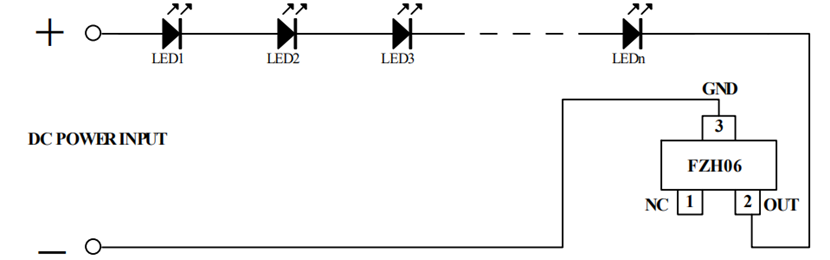

1、典型恒流驅動應用原理圖如下：

如上圖所示，要使 FZH06工作在恒流狀態下，芯片 OUT引腳上電壓應大于 2.5V，即芯片的 2、 3腳之間的電壓應達到 2.5V以上。在應用時，電源串接 LED燈后加在 OUT引腳上的電壓建議在 3.0V左右。如果芯片持續工作在額定恒流狀態下，F(xiàn)ZH06-2和 FZH06-3的 OUT引腳電壓應分別在 12.0V和8.0V以內為宜。

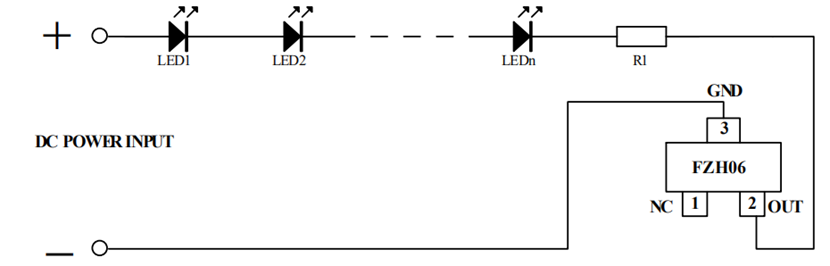

如果芯片 OUT引腳長時間保持較高電壓，則芯片自身功耗較大，可能明顯發熱從而導致芯片損壞，應根據實際使用情況來合理配置器件參數。如果電源電壓較高或串接的 LED數量較少，導致FZH06的 OUT引腳工作電壓偏高時，建議串接合適阻值及封裝功率的電阻進行分壓，如下圖所示：

上圖中，電阻 R1的阻值應根據電源電壓、所使用的 LED燈壓降、串接的 LED燈數量來進行計算，具體計算公式如下（設定 FZH06的 OUT引腳工作電壓為 3.0V）：

使用 FZH06-2時：R=（電源電壓—LED 燈壓降 x串接數量—3.0V）/0.018A

使用 FZH06-3時：R=（電源電壓—LED 燈壓降 x串接數量—3.0V）/0.03A

例如：電源電壓為 DC24V時，使用 FZH06-2作恒流驅動，5顆白光 LED燈珠串接時，R的阻值

計算如下：

R=（24V-3.0V x 5顆-3.0V）/0.018A=330?

注：紅光 LED燈壓降一般以 2.0V計算，綠光和藍光 LED燈的壓降一般以 3.0V計算，具體應根據實際使用的 LED燈珠參數規格確定。

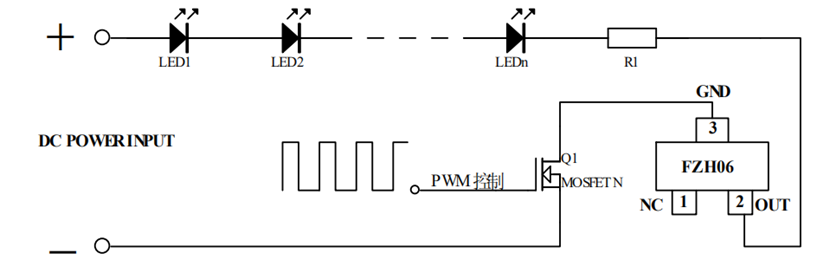

2、基于 PWM調光的應用

如上圖所示，用 PWM信號通過開關電路控制 FZH06的導通和截止，使芯片工作在周期性通斷狀 態時，F(xiàn)ZH02的OUT腳耐壓可達 24V，即PWM信號關斷時FZH02的OUT腳電壓可以為 DC24.0V，但 導通的占空比不應該太高，具體應用參考如下：

FZH06-2：開通時間占空比小于 50%

FZH06-3：開通時間占空比小于 30%

如果電源電壓減去串接的 LED燈總壓降后余下的電壓較高，應按照上圖 所示在電路中串接分壓電阻R1進行電壓及功率分擔。

3、PCB設計注意事項

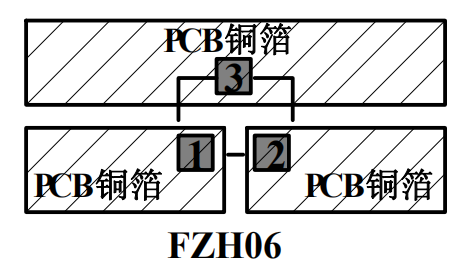

為了降低 FZH06芯片工作時的溫度，在進行 PCB設計時，應將與 FZH06引腳連接的 PCB銅箔面積盡量擴大，以達到良好而快速的散熱效果。參考下圖：

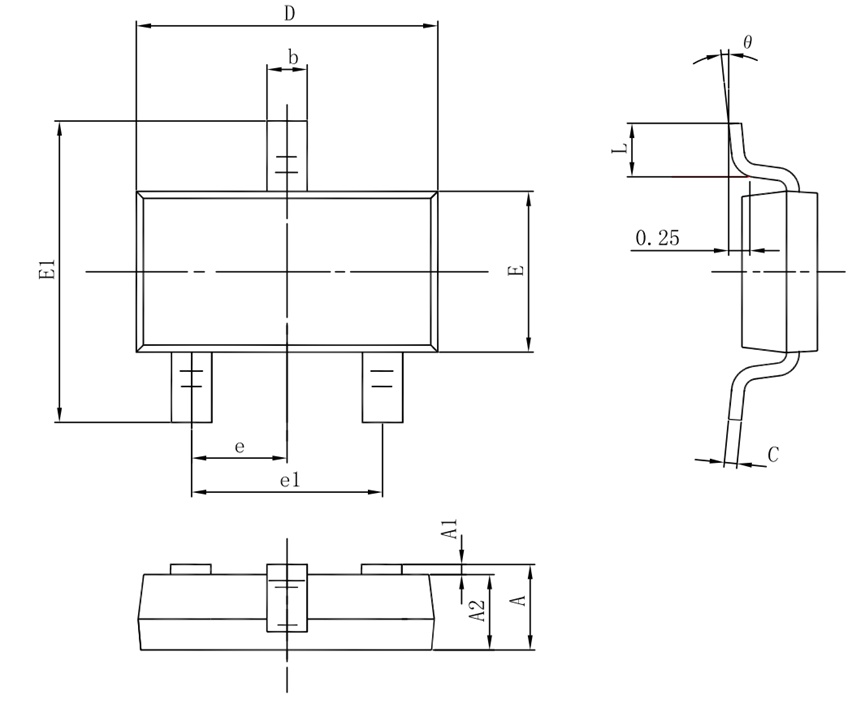

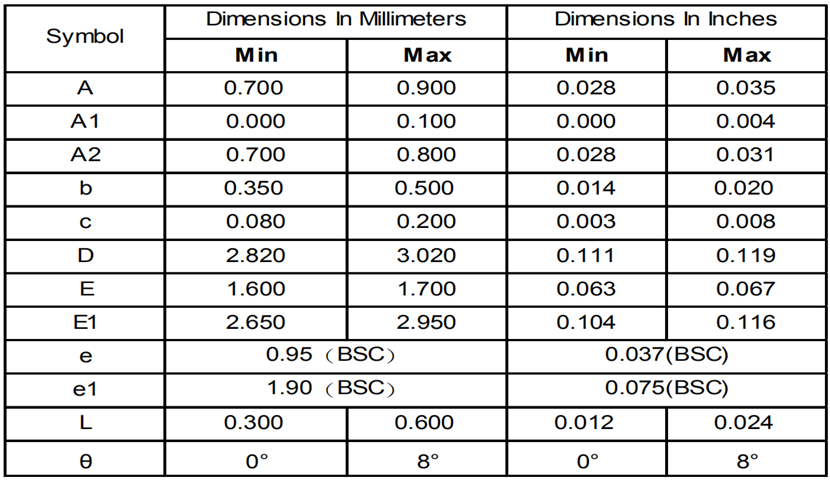

封裝示意圖（SOT-23）

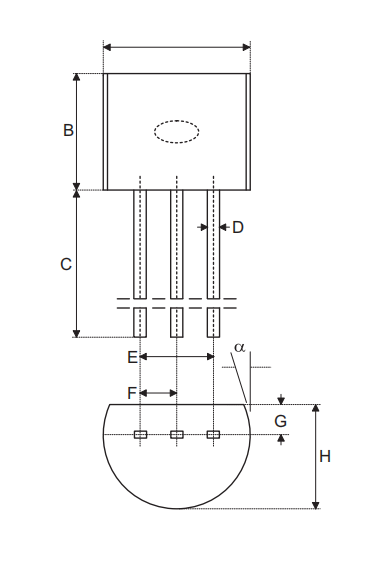

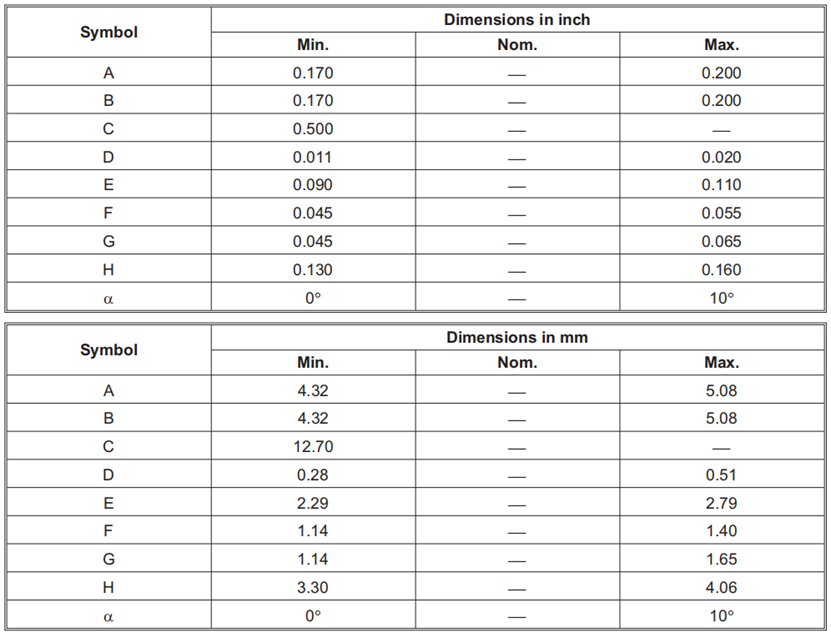

封裝示意圖（TO-92）
