通過特定方法驗證T2PAK封裝散熱設計的有效性

安森美 ? 來源:安森美 ? 2026-02-25 11:09 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

T2PAK應用筆記重點介紹T2PAK封裝的貼裝及其熱性能的高效利用。內容涵蓋以下方面:T2PAK封裝詳解:全面說明封裝結構與關鍵規格參數;焊接注意事項:闡述實現可靠電氣連接的關鍵焊接注意事項;濕度敏感等級(MSL)要求:明確器件在處理與存儲過程中的防潮防護規范;器件貼裝指南:提供器件貼裝的最佳實踐建議。我們已經介紹了

T2PAK封裝基礎知識

器件貼裝方法

換流回路設計建議

盡管這些方案能有效降低PCB熱阻,但因需增加額外的制造工序而成本較高。相比之下,頂面散熱的T2PAK封裝可直接通過器件頂部高效散熱,無需額外的高成本制造工藝。這些研究結果進一步驗證了T2PAK散熱設計的有效性:通過優化TIM壓縮量、機械夾緊結構及選配均熱器,即可在緊湊型高功率應用中實現低結殼熱阻(Rth(j-f))和高效散熱。

測量設置與方法

被測器件(DUT)為一款 NVT2016N065M3S 碳化硅(SiC)MOSFET,通過 T-Global TG-A6200 導熱墊片直接安裝在冷板上。該導熱材料的導熱系數為 6.2 W/m·K,厚度為 1 mm,可確保器件與冷板之間高效傳熱。

為實現精確測量結溫,MOSFET 封裝經激光去蓋處理,暴露出內部的硅裸芯。隨后,將熱電偶直接固定在裸芯表面以實時采集溫度數據。傳感器安裝完成后,使用 MG Chemicals 832HT-A 高溫環氧樹脂重新密封封裝,以保持器件的機械完整性和熱特性。

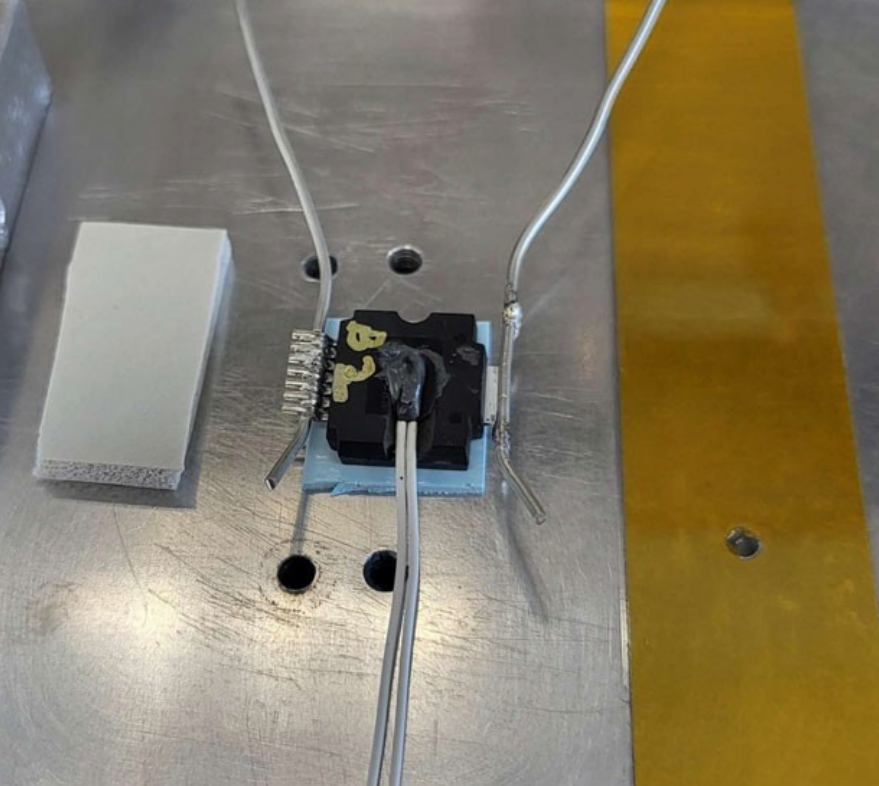

圖a 展示了 K 型熱電偶連接至裸露芯片表面的情形。

圖b 顯示了被測器件在冷板上的完整裝配結構,包括導熱界面材料層。


a) 帶熱敏電阻的被測器件


b) 測量設置

圖.實驗測試裝置

精確施加扭矩至關重要,因?yàn)樗苯佑绊懡佑|壓力,進而影響界面熱阻。實驗中施加了 0.3 Nm 的扭矩,以實現高效的熱傳導。

冷板采用 50/50 的水-乙二醇(WEG)混合液進行主動冷卻,循環流速為6.0升/分鐘,并保持恒定溫度20°C。為在器件內部產生熱量,對SiC MOSFET的體二極管施加正向偏壓。通過20 A電流源使電流流經二極管,并測量對應的壓降(VSD)。電流與電壓的乘積即為功耗,通過分析裸芯至冷板的溫升數據,據此計算結-殼熱阻。

儀器與測量:

電流源:Keysight E36234(20A)

電壓與溫度測量:Keithley DMM6500

溫度傳感器TEWA TTS-5KC3-BZ NTC 熱敏電阻(5kQ,B=3977K),因其高靈敏度與電氣隔離特性而選用

測量結果

T2PAK封裝器件的裸芯面積為11.9 mm2,展現出優異的熱性能。在扭矩設定為0.3 Nm時,結到殼的熱阻(Rth(jf))測得為1.06 K/W,公差為±0.08 K/W。當扭矩增加至0.35 Nm時,熱阻降低至0.93 K/W,公差同樣為±0.08 K/W。這表明更高的扭矩設置可增大熱接觸,從而降低熱阻。

這些結果突顯了機械夾緊力與熱阻之間的強相關性。扭矩從0.3Nm增至0.35Nm,使Rth(jf)改善幅度達12%,主要?dú)w因于TIM材料被更充分壓縮,以及熱接觸阻力降低。盡管TG-A6200TIM材料在受壓時能保持穩定的導熱系數,但其厚度會隨壓縮顯著減小。這種厚度的降低縮短了器件與冷板之間的熱傳導路徑,直接提升了熱傳遞效率。研究證實,即使扭矩僅小幅增加,也能帶來熱性能的顯著改善。

T2PAK封裝為高功率應用提供了極具競爭力的散熱解決方案。盡管其裸芯面積小于BPAK封裝,卻展現出更優異的熱性能。這得益于更大的頂部散熱接觸面積以及對高夾緊力的良好兼容性,使其特別適用于高熱負荷場景。在搭配高性能導熱界面材料(TIM)并精確控制裝配扭矩的條件下T2PAK可穩定實現較低的結到環境熱阻(Rth(j-f)),成為散熱受限設計中的理想選擇。本研究進一步驗證了機械結構設計、界面材料選型與測量精度在實現最佳散熱性能中的關鍵作用。
