電池組的電路保護
電池組的電路保護

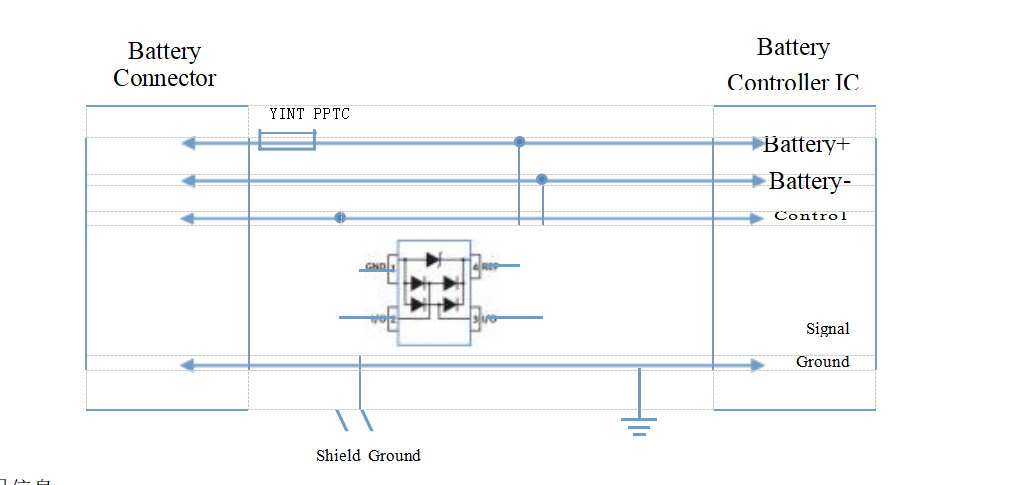

電池組的電源總線需避免受到鋰離子電池過電流現象和 ESD 影響，控制線路（如SMbus,I2C 等）也需要避免受到ESD 的影響，低電壓(≤5V）ESD 防護電路如下：
保護方案
| Part number | WorkingVoltageDC | VC | IR | C |
| ESD040205P015 | 5V | 30V | 1μA | 0.15pf |
|
Part number |
VRWM V |
IR μA |
VBR(Min) V |
IT mA |
IPP A |
VC V |
PPk W |
C pF |
package |
| ESDSR05 | 5 | 5 | 6 | 1 | 9.8 | 12 | 500 | 2.5 | SOT-143 |
本方案符合 IEC61000-4-2 air 15KV contact 8KV.
電池組的過流保護使用 YINT 的貼片性 PPTC，封裝 0603,0805,1206,1210,1812,2018,2920 等等。
ESD 防護可使用分立型的多層壓敏電阻，也可以使用二極管陣列。
關于電池組的安全性，滿足測試方法：UL 1642 UL 2054 IEC 61960 IEC 62133；關于 ESD 保護，滿足 IEC 61000-4-2。
需謹慎選用 PPTC 和保險絲，以確保過電流裝置的性能。 需重點考慮電池組的額定溫度，因?yàn)樵摐囟葘⒂绊戇^電流保護裝置的跳變點和跳閘時間。
