在工業自動化與智能制造的浪潮中，3D視覺成像技術成為工業機器人實現精準感知、靈活作業的核心支撐，如同為機器人裝上了“智慧之眼”。該技術主要依托光學成像原理，衍生出多種技術方案，各有技術特色與應用優勢，可根據工業場景的精度、距離、效率等需求靈活適配，為電子制造、智能物流、機械加工等領域提供全方位的三維感知解決方案。

1. 飛行時間成像：高速遠距離的快速感知方案

飛行時間（ToF）成像技術以光的傳播特性為核心，通過測算光脈沖從發射到經目標反射后接收的時間差，精準計算目標與設備的距離，進而構建三維空間信息。該技術分為直接 ToF（D-ToF）與間接 ToF（I-ToF）兩大類型，D-ToF 通過直接計時實現單點測距，需結合掃描技術完成面域成像；I-ToF 則通過光強度的時間選通測量間接推導光的往返時間，可在像素級實現成像，是當前商用ToF相機的主流技術方案。

作為工業場景中高效的感知手段，ToF 成像具備檢測速度快、視野范圍廣、工作距離遠、硬件成本低的顯著優勢，適用于大視野、遠距離的3D圖像采集場景，也因此成為工業安全防護、智能物流、工業移動設備導航等場景的重要視覺方案，杭州洛微科技有限公司的3D ToF相機產品便基于這一技術實現了多場景落地應用，可適配叉車托盤識別對接、AGV避障、罐口定位、物流拆碼垛等工業需求，其工業級 ToF 相機還兼顧了工業環境的使用要求，在測距精度、工作溫度、防護等級上均貼合工業現場的實際應用標準，能在不同工業工況下實現穩定的三維感知。

2. 掃描式 3D 成像：高精度適配精密工業檢測

掃描式 3D 成像技術聚焦于高精度三維測量，通過準直光束對目標表面進行逐點或逐線掃描，結合光學原理完成三維信息重構，主要包含掃描測距、主動三角法、色散共焦法三大核心分支，其中色散共焦法因在精密制造領域的廣泛應用成為獨立的主流技術。

掃描測距依托單一準直光束的一維測距實現全域掃描，涵蓋單點飛行時間法、激光散射干涉法、共焦法等細分方式，不同方法在測距距離、精度上各有側重，比如單點飛行時間法適合遠距離掃描，激光干涉法則能實現高精度測量但對環境要求較高。

主動三角法基于三角測量原理，通過激光、白光等光束的單點、單線或多線掃描完成測量，目前商業化的機械臂末端產品多采用單點與單線掃描方案，多線掃描則通過多光條投影與圖像配準實現高分辨率三維曲面重構。

色散共焦法是精密檢測的“利器”，可實現粗糙/光滑、透明/不透明物體的精準掃描，在手機蓋板、平板顯示等電子制造檢測領域應用廣泛。該技術通過色散原理讓不同波長的光聚焦于物體不同深度，結合光譜分析完成測距，支持單點一維測距、多點陣列掃描、連續線掃描三種模式，能實現微米級的精細測量，滿足精密制造的嚴苛要求。

3. 結構光投影成像：機器人視覺的主要感知方式

結構光投影3D成像技術是當前工業機器人3D視覺感知的核心方案，由投影儀與相機組成成像系統，通過“投影-采集-計算”的流程實現三維信息獲取。系統可靈活搭配單投影單相機、單投影多相機等多種結構，投影儀則涵蓋液晶投影（LCD）、數字光調制投影（DLP）、激光 LED 直接投影等類型，適配不同場景的成像需求。

根據投影次數的不同，結構光投影成像分為單次投影與多次投影兩類。

單次投影采用彩色編碼、隨機斑點等空間/頻率復用編碼方式，成像速度快，適合碼垛、拆垛、三維抓取等對精度要求不高的機器人手眼系統應用，其中偽隨機散斑投影是工業場景中的常用方式。

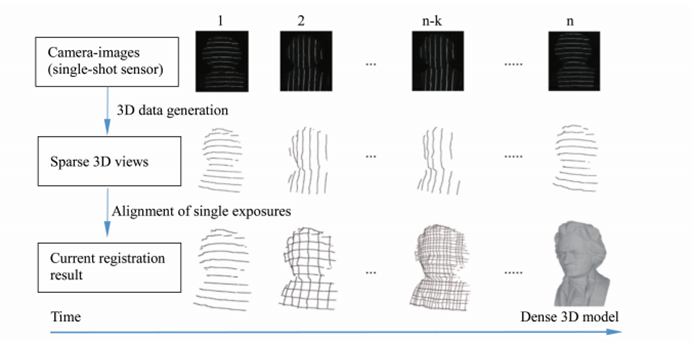

多次投影基于時間復用編碼，通過二進制編碼、格雷碼+相移條紋混合編碼等形式投射圖案，能精準捕捉物體輪廓細節，經圖像處理與系統標定后實現高精度三維重構，適用于精密零部件的三維測量。

針對高反射率的光滑表面與鏡面物體，結構光投影技術還可結合偏折法實現成像：將條紋圖案投射到散射屏或液晶顯示屏，通過相機捕捉經光亮表面折返后被曲率調制的條紋信息，進而解算三維輪廓，填補了特殊表面三維測量的技術空白。

4. 立體視覺成像：模擬人眼的多視角三維重構

立體視覺成像技術模擬人類雙眼的深度感知原理，通過從不同視點獲取目標的多幅圖像，結合視差計算與三維重構算法，還原目標的三維結構與深度信息，主要分為單目、雙目、多目視覺及光場成像四大類型，覆蓋從簡單感知到高精度測量的全場景需求。

單目視覺依托透視、陰影、運動視差等視覺線索實現深度感知，搭配鏡像、Shape from X 等技術可滿足機器人基礎的視覺需求，硬件成本低但實現難度較大。

雙目視覺是工業場景的主流方案，通過兩個相機獲取目標的雙目圖像，經圖像畸變矯正、立體校正、圖像配準、三角法視差計算四大步驟，精準輸出三維深度信息，成本適中、精度良好，適用于機械臂抓取、無序分揀等場景。

多目視覺（多視點立體成像）則通過多相機或單相機移動獲取多幅圖像，結合從運動恢復形狀（SfM）技術，可實現場景的全域三維重構，還能跟蹤目標控制點并實時恢復相機姿態與位置。

光場成像作為立體視覺的創新形態，突破了傳統 2D 相機的成像局限，在傳感器前增加微透鏡陣列，捕捉光線的方向與位置信息，實現“先拍照、后聚焦”的靈活處理，具備大景深、適中的精度與視野，適合機器人的復雜 3D 應用場景，僅受限于當前工業級產品成本較高的問題。

5. 方案對比速覽

不同 3D 視覺成像技術在精度、效率、成本、環境適應性上各有優劣，形成了互補的技術格局，為工業場景提供多元化的選擇：ToF 成像主打高速遠距離，適合大范圍快速感知；掃描式成像聚焦高精度，適配電子制造、精密檢測等精密工業場景；結構光投影成像兼顧精度與成本，是工業機器人手眼系統的主流選擇；立體視覺成像模擬人眼感知，雙目方案性價比突出，光場成像則為復雜場景提供創新解決方案。

選擇哪種3D視覺方案，本質上是在精度、速度、測量范圍、環境適應性以及成本之間進行權衡。例如，追求極高精度測量透明件，色散共焦法是利器；而需要快速、大范圍地引導機器人抓取，飛行時間法或結構光法則更為合適。

希望以上介紹能幫助您更好地理解這些技術。如果您對特定技術如何應用于您的具體場景有進一步疑問，例如需要高速抓取的視覺引導系統等，我們很樂意提供更深入的探討。
