你有沒有想過，5G 手機能同時連接 WiFi、打電話、定位，還能跑滿 1Gbps 速率，背后靠的是什么？答案就是射頻前端模塊（RFFE）—— 它就像手機的 “信號引擎”，負責發射和接收射頻信號，是 5G 通信的核心硬件。

Skyworks Solutions 發布的《RF Front End Module Architectures for 5G》一文，詳細拆解了 RFFE 的設計原理，但滿是專業術語和公式，普通人很難看懂。本文把復雜理論轉化為 “大白話”，結合真實案例，讓你輕松搞懂 5G RFFE 的核心邏輯。

No.1 先搞懂：5G RFFE 為啥這么復雜？

1. 5G 的 “硬核需求” 逼著 RFFE 升級

和 4G 相比，5G 對信號的要求堪稱 “苛刻”：

速率要快：從 100Mbps 跳到 1Gbps，需要信道帶寬從 20MHz 擴展到 100MHz；

覆蓋要廣：既要支持城市里的 Sub-6GHz 頻段，又要兼容偏遠地區的 4G 重耕頻段；

功能要多：同時兼容 5G、WiFi6、藍牙、GPS、UWB（超寬帶定位），相當于 “一臺設備里裝了多個信號發射器”。

2. 一張圖看懂 RFFE 的 “復雜構成”

圖 1（4G/5G RF 前端 diagram）清晰展示了 RFFE 的 “全家福”：

6-8 根天線：負責信號收發，數量是 4G 手機的 2-3 倍；

多個射頻模塊：5G NR、4G LTE、WiFi6 等各自的信號處理單元；

核心組件：功率放大器（PA）、濾波器、開關、調諧器，就像 “信號鏈條上的關鍵齒輪”。

3. 真實痛點案例：多信號共存的 “干擾噩夢”

某手機廠商曾遇到一個問題：手機開啟 5G 和 WiFi6 后，WiFi 速率突然下降 30%。排查后發現，是 5G 的 Band 41 頻段和 WiFi 的 2.4GHz 頻段相互干擾 —— 這就是 5G RFFE 最頭疼的 “共存問題”，也是設計的核心難點。

No.2 5G RFFE 核心組件

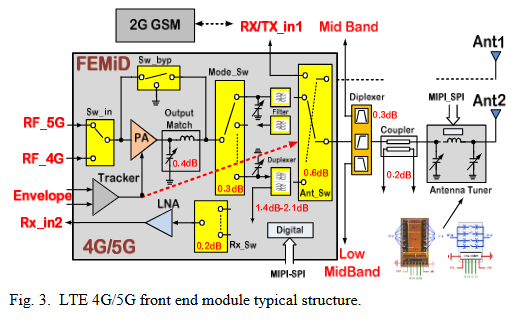

5G RFFE 的本質是 “模塊化集成”，每個組件都有明確分工，就像工廠里的不同車間。結合圖 3（LTE 4G/5G 前端模塊典型結構），我們逐一拆解：

（一）功率放大器（PA）：信號的 “發動機”

功率放大器PA把手機基帶的弱信號放大，變成能遠距離傳輸?shù)膹娦盘枺喈?dāng)于 “給信號加力”。

核心要求既要放大信號（5G HPUE 要求天線端口功率達 26dBm，相當于小路由器的發射功率），又不能失真（否則會干擾其他信號）。

關鍵技術案例

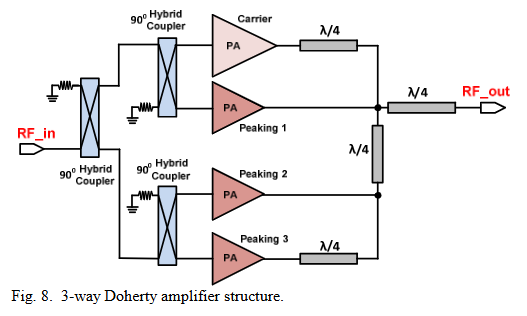

Doherty PA：華為 Mate 50 的 5G 模塊用了這種技術，在低功率時效率達 50%，高功率時達 40%，兼顧續航和信號強度；

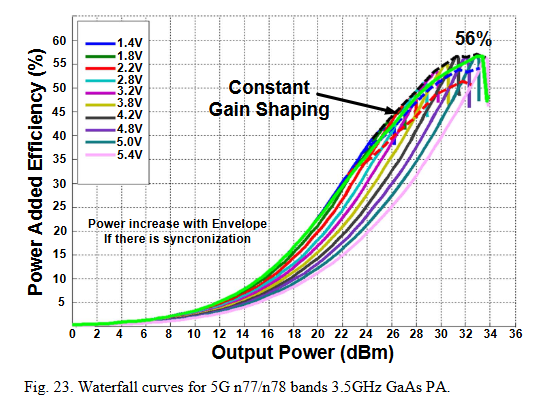

包絡跟蹤（ET）PA：蘋果 iPhone 14 的 A16 芯片搭配 ET 技術，動態調整 PA 供電電壓 —— 信號強時給高電壓，信號弱時給低電壓，讓 PA 效率提升 15%，續航多 1 小時。

（二）濾波器：信號的 “守門員”

射頻濾波器只允許目標頻段的信號通過，擋住其他干擾信號，比如 “讓 5G n78 頻段的信號過，攔住 WiFi 的干擾信號”。

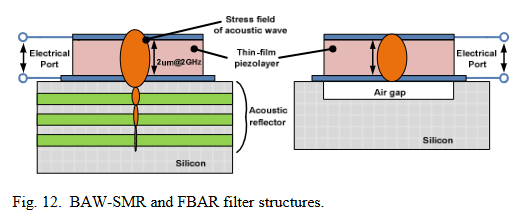

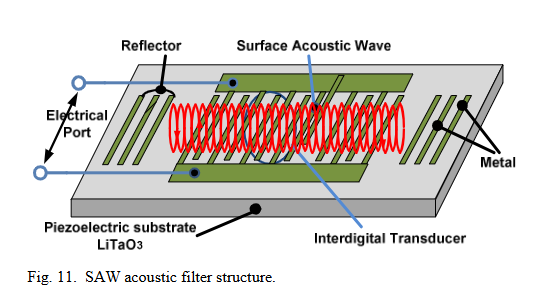

兩種核心類型（對應圖 11、12）

應用案例高通驍龍 X70 調制解調器搭配 BAW 濾波器，能讓 5G 信號在 WiFi6 密集的寫字樓里，抗干擾能力提升 20%，下載速率穩定在 800Mbps 以上。

（三）RF 開關：信號的 “交通指揮員”

射頻開關控制信號的傳輸路徑，比如 “打電話時讓信號走 2G/4G 通道，上網時走 5G 通道”，相當于 “信號版的紅綠燈”。

核心要求：切換速度快（微秒級）、信號損失?。ú迦霌p耗 < 0.5dB）、抗干擾強。

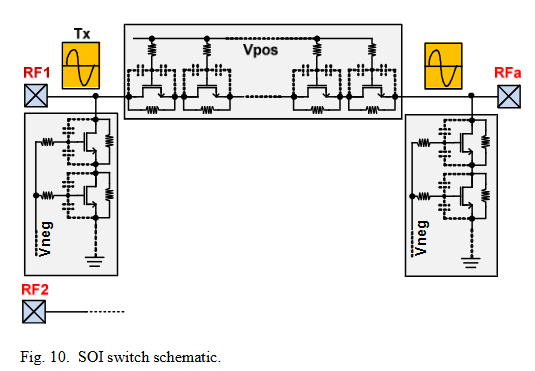

技術案例Skyworks 的 SOI 開關（對應圖 10），被廣泛用于小米 14、OPPO Find X7 等手機，能支持 10 個以上頻段的快速切換，切換時信號中斷時間 < 1 毫秒，用戶幾乎感覺不到。

（四）天線調諧器：信號的 “優化器”

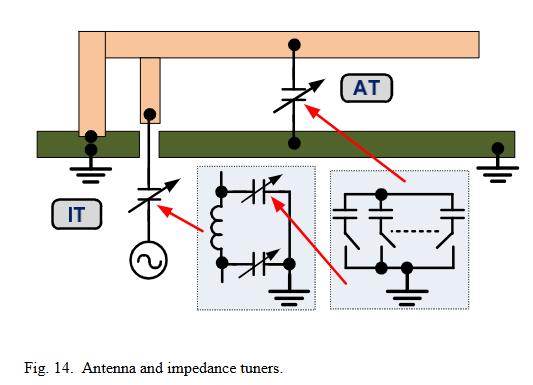

手機天線的 “阻抗匹配管家”—— 不同頻段的信號需要不同的阻抗，調諧器能動態調整，讓天線始終工作在最佳狀態。

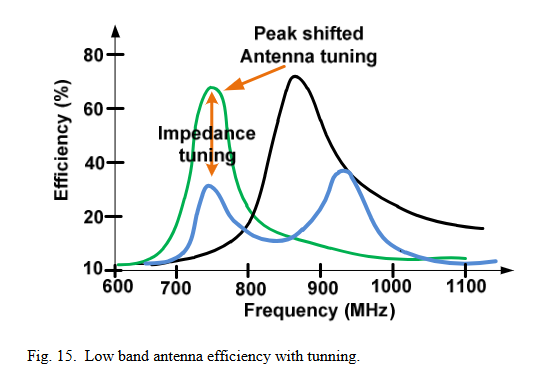

應用案例某安卓旗艦手機曾遇到 “低頻段信號弱” 的問題，在天線處增加調諧器后（對應圖 15），600-900MHz 頻段的天線效率從 40% 提升到 65%，農村地區的 5G 信號接收能力提升 30%。

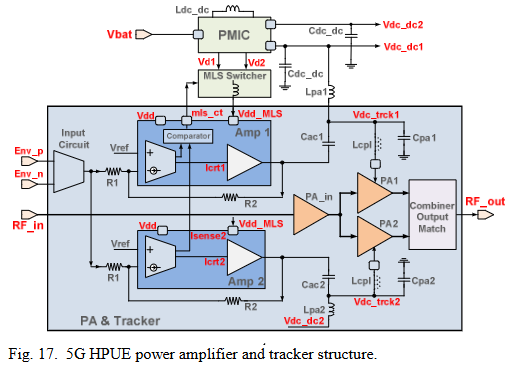

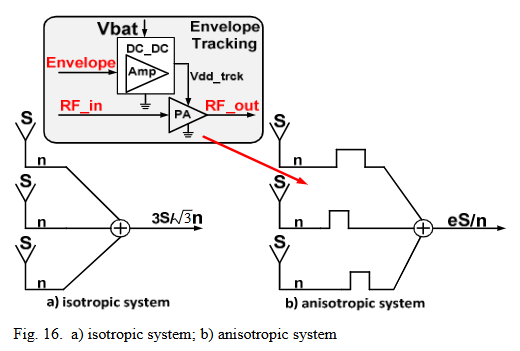

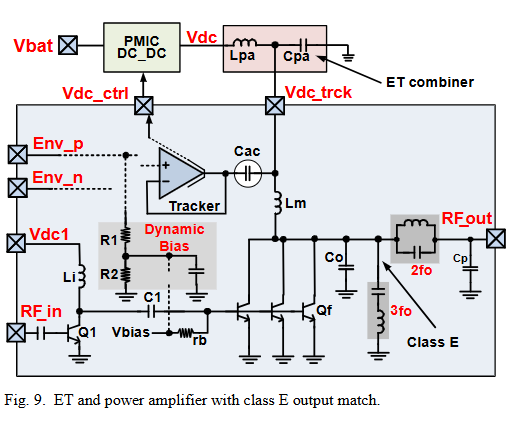

（五）包絡跟蹤器（ET）：效率的 “節能大師”

PA 的 “智能供電管家”，根據信號的強弱動態調整供電電壓 —— 就像汽車的 “智能變速箱”，高速時掛高擋，低速時掛低擋，避免能量浪費。

實測案例三星 S24 Ultra 的 5G 模塊用了 ET 技術，在同樣的 5G 信號強度下，比沒有 ET 的手機省電 25%，連續 5G 上網時間從 8 小時延長到 10 小時。

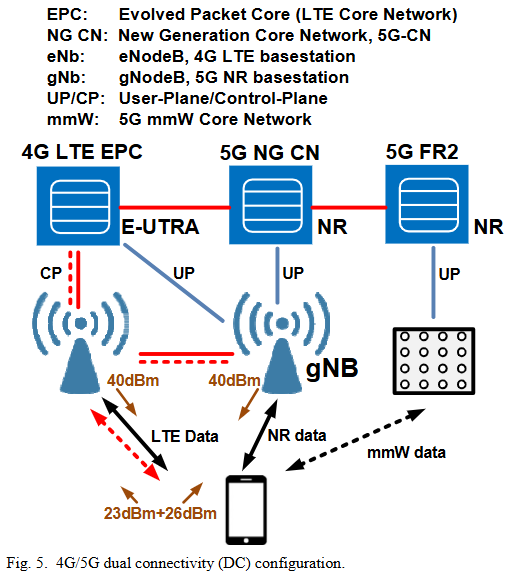

No.3 5G 部署關鍵場景：NSA 和 SA 的 “信號差異”

5G 有兩種部署模式，RFFE 的設計也不同，用通俗的例子就能看懂：

1. NSA（非獨立組網）：“4G 搭臺，5G 唱戲”

NSA是以以 4G 信號為 “基礎”，5G 信號負責高速數據傳輸，相當于 “在 4G 的公路上修了一條 5G 快車道”。

RFFE 要求：同時支持 4G 和 5G 信號，需要雙射頻模塊協同，比如 iPhone 12 初期的 5G 就是這種模式。

真實案例：2021 年國內 5G 剛普及，中國移動的 NSA 網絡中，手機 RFFE 需要同時處理 4G 的 Band 3 和 5G 的 n78 頻段，通過雙工器隔離信號，避免干擾。

2. SA（獨立組網）：“純 5G 專屬通道”

SA就是完全獨立的 5G 網絡，不需要 4G 輔助，相當于 “專門修了一條 5G 高速公路”。

RFFE 要求：全頻段覆蓋，支持 100MHz 帶寬，比如華為 Mate 60 的 5G 模塊就是純 SA 設計。

優勢案例：在深圳的 SA 網絡下，Mate 60 的 5G 下載速率達 1.2Gbps，比 NSA 模式快 50%，因為 RFFE 不需要兼顧 4G 信號，效率更高。

No.4 5G RFFE 最頭疼的問題：干擾抑制

多信號共存必然帶來干擾，RFFE 的核心設計目標之一就是 “防干擾”。結合真實案例和圖示，看看怎么解決：

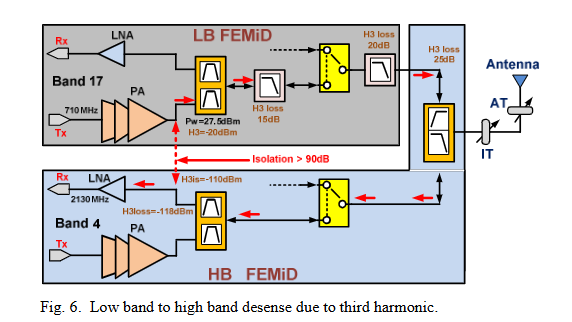

1. 三次諧波干擾

手機在低頻段（如 Band 17，700MHz）發射信號時，會產生 3 倍頻率的諧波（2100MHz），剛好落在中頻段的接收通道，導致中頻段信號變?nèi)酢?/p>

解決案例OPPO Find X7 用了 “BAW 濾波器 + 屏蔽罩” 方案，讓諧波衰減 95dB（相當于干擾信號縮小到原來的 1/3000），完美解決這個問題。

2. 互調失真干擾

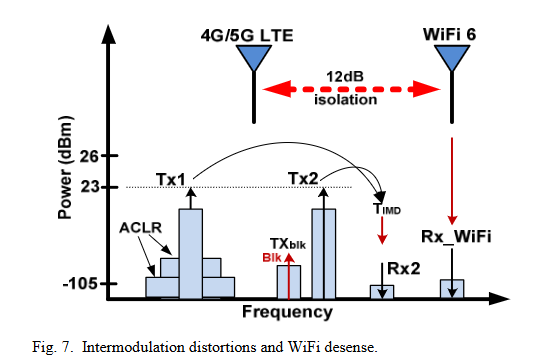

兩個不同頻段的信號（如 5G 的 Band 41 和 WiFi 的 5GHz）同時傳輸時，會產生新的干擾信號，導致 WiFi 接收靈敏度下降。

解決案例小米 14 的 RFFE 采用 “高線性度 SOI 開關”，開關的 IIP3（線性度指標）達 87.5dBm，能有效抑制互調失真，讓 5G 和 WiFi6 共存時互不影響。

No.5 實測數據說話：5G RFFE 的性能底線

廠商設計 RFFE 時，會用實測數據驗證性能，以下是某旗艦手機 n41 頻段的實測結果（對應表 II），看看 “合格的 5G RFFE” 該達到什么水平：

輸出功率 30.5dBm 時，效率達 38%（意味著 38% 的電能轉化為信號，其余轉化為熱量），鄰道泄漏 - 36dBc（干擾信號足夠弱），接收靈敏度 - 120dBm/Hz（能接收極弱的信號，相當于 “在嘈雜環境中聽清小聲說話”）。

對比案例：

合格的 5G 手機：在信號弱的地下室，接收靈敏度 - 118dBm/Hz，能正常通話和上網；

不合格的手機：接收靈敏度 - 110dBm/Hz，會出現通話卡頓、上網掉線。

總結：5G RFFE 的未來趨勢

5G RFFE 的設計核心的是 “平衡”—— 平衡性能與功耗、平衡多信號共存與干擾、平衡成本與集成度。未來的發展方向很明確：

更集成：把多個組件集成到一個芯片（如 FEMiD），減少手機內部空間占用；

更智能：通過 AI 算法動態調整組件參數，比如根據環境信號強度優化 PA 功率；

更寬頻：支持更多頻段，實現 “一部手機全球通用”。

其實 5G RFFE 離我們并不遠 —— 你手機的信號強度、續航時間、上網速率，都和它息息相關。下次手機信號不好時，或許可以想想：是不是 RFFE 的某個 “組件” 在 “罷工”？
