MIC5374/84:高性能多輸出LDO的卓越之選
在當今的電子產品設計中,電源管理芯片的性能直接影響著整個系統的穩定性和效率。Micrel公司的MIC5374/84就是一款值得電子工程師關注的多輸出低壓差線性穩壓器(LDO)。下面將詳細介紹這款芯片的特點、性能及應用注意事項。
一、產品概述
MIC5374/84是一款四輸出的電源管理芯片,包含三個200mA的LDO和一個1mA的實時時鐘(RTC)LDO,非常適合用于移動平臺中的應用處理器供電。其中,MIC5374對每個200mA的LDO提供獨立的高電平有效使能控制,同時RTC LDO始終處于開啟狀態;而MIC5384則提供低電平有效使能。它們都采用了2.5mm x 2.5mm的超薄MLF封裝,大大節省了電路板空間。
二、關鍵特性
2.1 輸入輸出特性
- 寬輸入電壓范圍:輸入電源電壓范圍為1.7V至5.5V,能適應多種電源環境。
- 多輸出能力:三個200mA的LDO(LDO1/2/3)和一個1mA的RTC LDO(LDO4),可滿足不同負載的供電需求。其中,LDO4專為RTC供電設計,具有超低的8μA偏置電流。
- 高輸出精度:輸出電壓精度高達±2%,能為對電壓要求較高的電路提供穩定的電源。
2.2 電源質量特性
- 高PSRR:在每個LDO上,1kHz時的電源抑制比(PSRR)可達55dB,有效抑制輸入紋波,為敏感的RF電路(如GPS、WiFi和藍牙應用)提供干凈的電源。
- 低輸出噪聲:設計上注重降低輸出噪聲,滿足對噪聲敏感的電路需求。
2.3 保護與控制特性
- POR功能:集成了電源上電復位(POR)監控器,可通過外部電容調節延遲時間,還能通過獨立的輸入引腳監控任意電壓電平。手動復位(MR)引腳可在POR輸出為高電平時將其拉低,當MR引腳恢復低電平時,POR輸出將重新計時。
- 多種保護功能:具有熱關斷和電流限制保護功能,防止芯片在異常情況下?lián)p壞。
2.4 其他特性
- 小電容穩定:只需非常小的陶瓷輸出電容器即可穩定工作,減少了電路板空間和元件成本。
- 寬溫度范圍:結溫范圍為 -40°C至125°C,能適應不同的工作環境。
三、電氣參數詳解
3.1 輸出電壓精度
LDO1/2/3的輸出電壓精度在±2%以內,在不同的工作條件下,其電壓變化范圍也有明確的規定。LDO4的輸出電壓精度為±4%,能滿足RTC的供電要求。
3.2 負載與線路調整率
- 線路調整率:在輸入電壓從 (V_{OUT} + 1V) 到5.5V變化,輸出電流為100μA時,線路調整率典型值為0.02%/V 。
- 負載調整率:LDO1/2/3在輸出電流從100μA到150mA變化時,負載調整率典型值為0.3%;LDO4在輸出電流從100μA到1mA變化時,負載調整率典型值為0.05%。
3.3 壓差電壓
在不同的輸出電流和輸出電壓條件下,壓差電壓有所不同。例如,當輸出電流為150mA且輸出電壓≥2.8V時,壓差電壓典型值為170mV。
3.4 其他參數
芯片還規定了輸入接地電流、輸入偏置電流、關斷輸入接地電流、關斷偏置電流等參數,這些參數對于評估芯片的功耗和性能非常重要。
四、典型應用及電路設計
4.1 典型應用場景
MIC5374/84適用于多種電子產品,如手機、GPS接收器、應用協處理器、PDA和手持設備等。
4.2 典型電路
文檔中給出了MIC5374和MIC5384的典型電路,以及對應的物料清單。在設計電路時,需要注意輸入輸出電容的選擇和布局,以確保芯片的性能穩定。
4.3 電容選擇
- 輸入電容:建議使用1μF的電容從輸入引腳連接到地,以提供穩定性。推薦使用低ESR的陶瓷電容,如X5R或X7R介質電容,避免使用Y5V介質電容。
- 輸出電容:要求輸出電容為1μF或更大,以保持穩定性。設計優化使用低ESR陶瓷芯片電容,如X7R和X5R介質陶瓷電容。
五、熱管理與布局建議
5.1 熱管理
由于MIC5374/84在小封裝內提供多個高電流輸出,熱管理非常重要??梢愿鶕?jù)輸出電流和電壓降計算實際功耗,并通過熱阻公式計算最大環境工作溫度,確保不超過芯片的最大功率耗散。
5.2 布局建議
文檔中給出了PCB的頂層和底層布局建議,在設計時應注意將接地電流回路保持盡可能短,減少線路電感的影響。同時,將輸入輸出電容盡量靠近芯片引腳放置,以提高穩定性。
六、總結
MIC5374/84以其多輸出、高性能、小封裝等特點,為電子工程師在電源管理設計中提供了一個優秀的解決方案。在實際應用中,工程師需要根據具體的設計需求,合理選擇芯片型號、電路參數,并注意熱管理和布局設計,以充分發揮芯片的性能優勢。你在使用類似電源管理芯片時,是否也遇到過熱管理或布局方面的挑戰呢?歡迎在評論區分享你的經驗。
-
電源管理
+關注
關注
117文章
7071瀏覽量
147992
發布評論請先 登錄

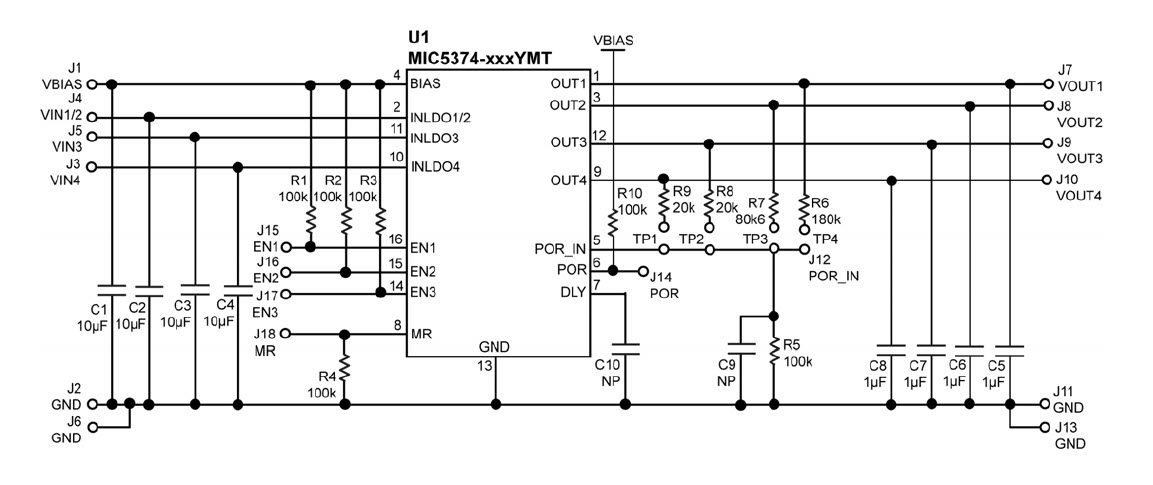

基于MIC5374-SJG1YMT EV直流到直流多輸出電源的參考設計
