一、引言

載波跌落（Carrier Shift）是AM（調幅）廣播發射機核心性能指標之一，核心用于評判設備在滿調制工況下的載波輸出穩定性，其物理本質是發射機以額定功率運行時，無調制狀態與 100%調幅（標準1kHz音頻調制信號）狀態下的載波振幅相對衰減比例（單位：百分比 %）。這一指標直接關聯廣播信號傳輸?shù)囊恢滦耘c可靠性——優質的載波跌落性能能確保發射機在高負載調制時，載波輸出強度保持穩定，接收端收音機可解調得到清晰、連貫的音頻信號；若載波跌落數值異常，會引發信號解調失真、覆蓋范圍波動、雜音增多等問題，嚴重影響聽眾接收體驗。

在廣電行業的生產質檢、日常運維及合規性核查中，載波跌落的測試方法與性能評估嚴格遵循《GY/T 225-2007中、短波調幅廣播發射機技術要求和測量方法》標準執行。該標準明確界定了載波跌落的定義與計算公式，并通過 “載波輸出功率變化” 這一關聯強制指標劃定分級要求：甲級發射機≤±3%、乙級≤±4%、丙級≤±6%，該分級標準是發射機性能判定、合規審查的法定依據，為規范廣播頻段信號秩序、避免設備間干擾提供了核心技術支撐。

精準測量載波跌落的關鍵前提是選用符合標準要求的高性能測試設備。普通測試儀器常存在頻率精度不足、調制分析誤差大等問題，易導致載波振幅測量失真，影響結果可信度。RWC2500A Plus廣播調制分析儀憑借1ppb的本振頻率精度，能精準捕捉無調制與滿調制狀態下的載波振幅細微差異，從源頭規避測試設備引入的系統誤差；同時該設備覆蓋500kHz~30MHz（AM）的工作頻率范圍，適配1kW及以上中短波AM發射機的測試場景，且完全兼容《GY/T 225-2007》標準中的測量流程與技術要求，為載波跌落指標的精準檢測提供穩定、可靠的技術支撐。

二、核心計算公式與主要影響因素

2.1核心計算公式解讀

2.1.1 基礎公式（供電穩定時）

說明：U0?是無調制時載波振幅，U0′? 是 100%調幅（標準 1kHz音頻信號）時載波振幅，直接計算兩者的相對衰減比例，直觀反映調制過程中載波穩定性。

2.1.2修正公式（供電波動時）

說明：（??U1?為無調制時供電電壓有效值，U1′?為100%調制時供電電壓有效值），用于補償電網電壓波動（超過±2%）帶來的測量誤差，確保結果貼合發射機真實性能。

2.2主要影響因素

1.電源系統：高壓整流器件、整流變壓器及濾波扼流圈的內阻過大，100%調制時發射機工作電流增大，會導致放大管供電電壓下降；濾波電容容量不足、濾波級數不夠，電源輸出紋波變大，調制時電壓波動加劇，均會造成載波振幅衰減。

2.放大級：高末放大管工作點設置不合理（靜態電流過大或過?。?，滿調制時易進入非線性工作區，無法維持穩定載波輸出；放大管長期使用后老化、跨導降低，滿負載調制時電流輸出能力下降，會直接導致載波振幅衰減。

3.負載匹配：發射機輸出負載與天線系統阻抗偏離 50Ω 標準值，會造成功率反射回放大級，破壞放大級工作穩定性；匹配網絡中的電感、電容參數漂移，會使負載阻抗隨調制頻率變化，進一步放大載波跌落現象。

4.環境與供電：測試環境中變頻器、高壓設備產生的強電磁干擾，會疊加在載波信號上，導致振幅測量失真；電網電壓驟升驟降、三相電壓不平衡，會直接傳遞到發射機電源輸入端，造成載波振幅異常波動，影響測量準確性。

三、測量方法

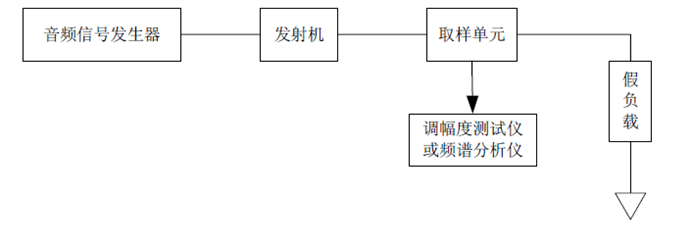

標準《GY/T 225-2007》中載波跌落測量框圖如下，本篇文章的測量方法使用的核心設備為RWC2500A Plus，具體設備信息請查看www.doewe.com。

3.1設備連接

3.2 測試流程

RWC2500A Plus具備調制分析模塊，音頻分析模塊和基帶音頻信號輸出模塊，測量信噪比時我們需要使用基帶音頻信號輸出模塊，將基帶音頻信號輸入到發射機的音頻輸入端口，在發射機調制為廣播后將接過負載和TEST信號輸入RWC2500A Plus的射頻信號輸入接口，使用調制分析模塊進行分析。測試前按下FREQ按鍵設置中心頻率，確保RWC2500A Plus與發射機頻率一致。

3.2.1 基帶音頻信號發生

1、使用RWC2500A Plus的基帶音頻信號發生模塊時，首先可以在Audio Generator界面選擇Rear Port，在此界面可快速調整所需的音頻輸出接口（平衡/非平衡/數字），選擇好之后進入下一步。

2、在此步驟中，用戶可調節音頻信號的電平和頻率，測試載波跌落時一般以1KHz音頻信號為主。設置好頻率之后可在此界面調整音頻電平的大小，調整同時可觀察到右上角，AM模式下確保AM Depth在100%左右。

3.2.2 調制分析

1、在Modulation Analyzer的上拉菜單中進入Carrier Shift界面，界面右側Mode設置為AUTO，Ref FREQ設置為1kHz，Ref Port根據連接接口選擇UNBAL/BAL/DIG，按下右側按鍵區RUN，等待幾秒鐘即可在Carrier Shift欄中讀取載波跌落值。

四、核心設備：RWC2500A Plus

4.1功能綜述

RWC2500A Plus是一款專業的廣播調制分析儀，主要應用于AM/FM發射機測試,可單機實現射頻參數、調制性能和音頻層面的全面測試。

設備可實時解調 AM/FM（單聲道和立體聲），可測試載波功率、頻率偏差、AM調幅度、 FM頻偏及導頻信號相關參數。設備支持實時輸出解調后的音頻信號。設備可配置音頻發生功能，可輸出基帶音頻信號，支持左右聲道電平和頻率的獨立設置，同時具備數字（平衡）及模擬（平衡及非平衡）音頻輸出接口。設備具有音頻分析功能，可分析解調后的基帶音頻信號，支持頻域和時域分析，可顯示音頻的頻譜和波形。

RWC2500A Plus基于多功能的組合可直接分析廣播發射機的關鍵指標例如：載波參數、音頻失真度、音頻信噪比、音頻頻率響應和立體聲音頻分離度等，單臺儀器實現發射機的指標測試，從而滿足廣電行業廣播發射機的測試需求。

4.2產品特點

? 支持 AM/FM高精度解調和參數分析，支持立體聲調頻；

? 完全替代行業經典產品 FMAB；

? 本振頻率精度高達 1ppb，SNR：AM：70dB(Typ.), FM：75dB(Typ.)；

? 可解調輸出基帶音頻，支持平衡/非平衡/數字接口；

? 可實時測試顯示射頻頻譜，解調后音頻的頻譜和波形；

? 支持音頻分析，可測量失真度、信噪比、頻率響應和分離度等；

? 支持音頻發生，可輸出單音或掃頻信號，支持多種接口；

? 支持自定義測試項上下門限，超門限指標將實時提示；

? 支持測試結果總覽和數據導出，一鍵生成報告；

? 彩色觸摸屏及按鍵協同操作。

4.3 性能指標
