一 引言

AM廣播發射機的調制度是衡量其性能的重要指標之一，它反映了載波的幅度、頻率或相位受低頻調制信號控制的程度。調制度的計算公式為調制波幅值與載波幅值的比值。在實際應用中，調制度的大小直接影響信號的傳輸質量和接收效果。

根據國家標準和行業標準，AM廣播發射機的調制度有特定的要求。例如，根據中華人民共和國廣播電影電視行業標準GY/T 225-2007《中、短波調幅廣播發射機技術要求和測量方法》，對于能夠確保同樣測量不確定度的任何等效測量方法也可以采用，適用于額定功率在1kW以上（含1kW）的中波和短波調幅廣播發射機的生產、驗收、運行和維護。

在實際測量AM發射機的調制度時，可以使用專業的調制度測試儀，如我司的調制度分析儀：RWC2500A Plus，這些設備通常具備所需的頻率范圍和頻偏范圍，以及足夠的信噪比和頻率響應，以確保測量的準確性。

總的來說，AM廣播發射機的調制度是其傳輸性能的關鍵參數，需要遵循相關的國家標準和行業標準進行設計、測試和維護，以確保廣播信號的質量和穩定性。

二 常見問題

1、調制度不穩定：調制度不穩定可能是由于發射機的調制電路或電源不穩定造成的。解決方案包括檢查調制電路的元件是否老化或損壞，并進行必要的更換。同時，確保電源穩定，可能需要使用穩壓器或UPS電源。

2、測量設備精度不足：使用精度不足的測量設備可能導致測試結果不準確。應使用符合行業標準的高精度測量設備，如RWC2500A Plus。

3、操作復雜性：當前行業的代表設備之一的FMAB已經是幾十年前的設備，已經停產十幾年。而我司的RWC2500A Plis專為AM FM廣播測試而生，以其優異的性能和現代化的可視性操作界面，可完全取代FMAB。

4、環境因素影響：環境溫度、濕度和電源波動可能影響測試結果。應確保測試環境符合設備規定的工作條件。

5、設備老化：隨著時間的推移，發射機和測試設備的老化可能導致性能下降。定期維護和校準設備，以及適時更新?lián)Q代，是保持測試準確性的關鍵。

在解決這些問題時，可以參考相關的行業標準，中華人民共和國廣播電影電視行業標準GY/T 225-2007《中、短波調幅廣播發射機技術要求和測量方法》，以確保測試方法和設備符合行業規范。同時，也可以參考CSDN博客中關于AM調制解調的理論篇，以加深對AM信號和測試過程的理解。

三 測量方法

本篇文章的測量方法使用的核心設備為RWC2500A Plus，具體設備信息請查看www.doewe.com。

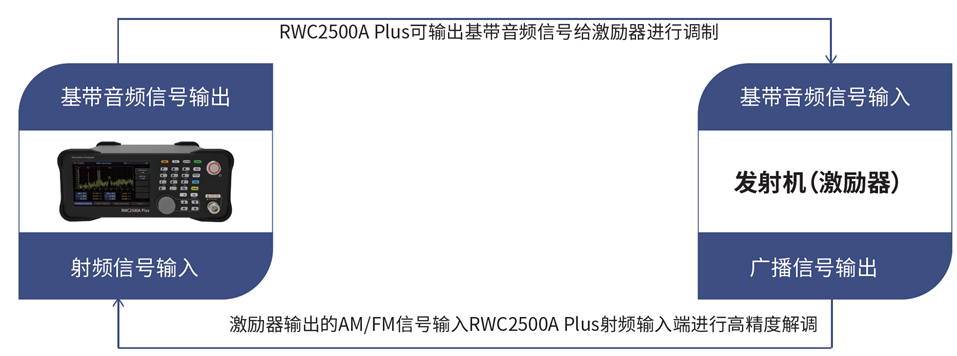

3.1設備連接

3.2測試流程

RWC2500A Plus具備調制分析模塊，音頻分析模塊和基帶音頻信號輸出模塊，測量調制度時我們需要使用基帶音頻信號輸出模塊，將基帶音頻信號輸入到發射機的音頻輸入端口，在發射機調制為廣播后將接過負載和TEST信號輸入RWC2500A Plus的射頻信號輸入接口，使用調制分析模塊進行分析。

3.2.1基帶音頻信號發生

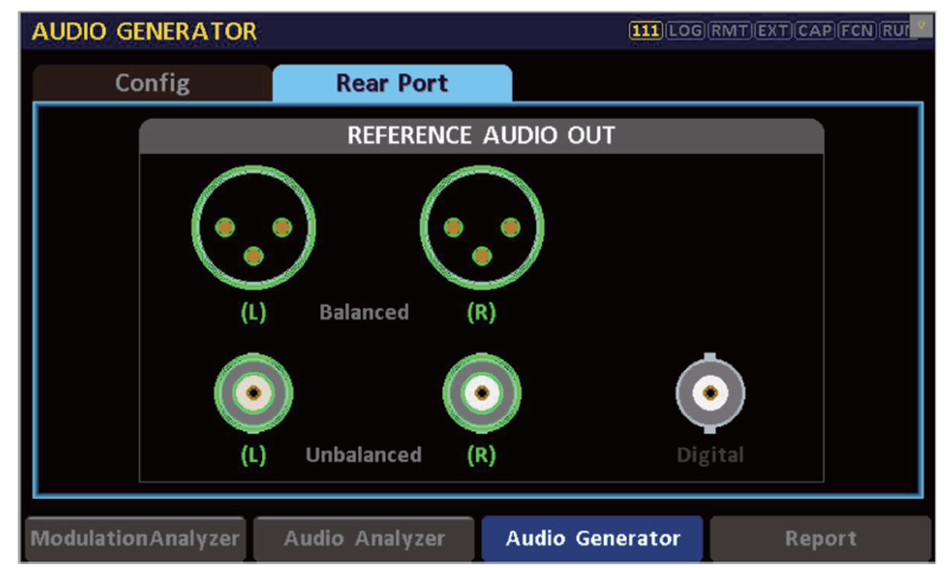

1、使用RWC2500A Plus的基帶音頻信號發生模塊時，首先可以在Audio Generator界面選擇Rear Port，在此界面可快速調整所需的音頻輸出接口（平衡/非平衡/數字），選擇好之后進入下一步。

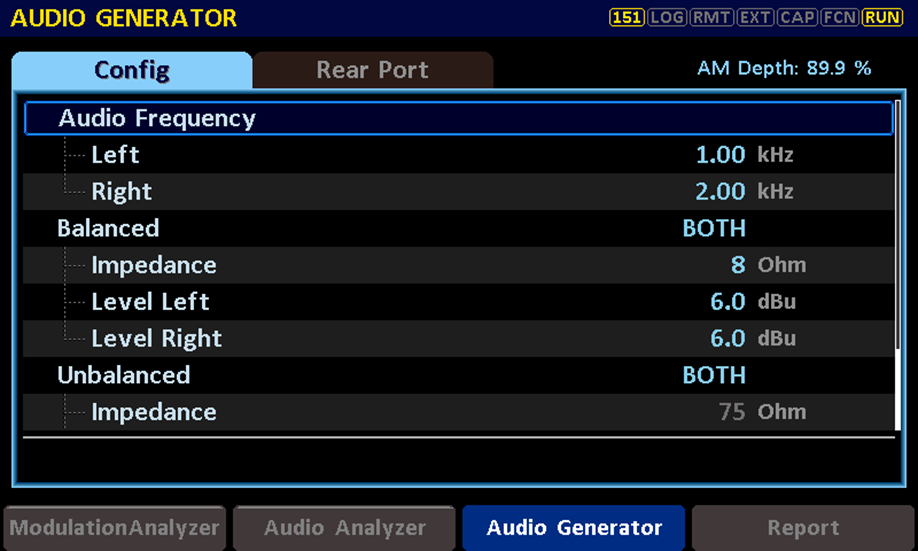

2、在此步驟中，用戶可調節音頻信號的電平和頻率，測試調制度時一般以1KHz音頻信號為主。設置好頻率之后可在此界面調整音頻電平的大小，調整同時觀察右上角的AM Depth來查看當前的調制度是否達到90%以上。

3.2.2調制分析：AM調制度讀取

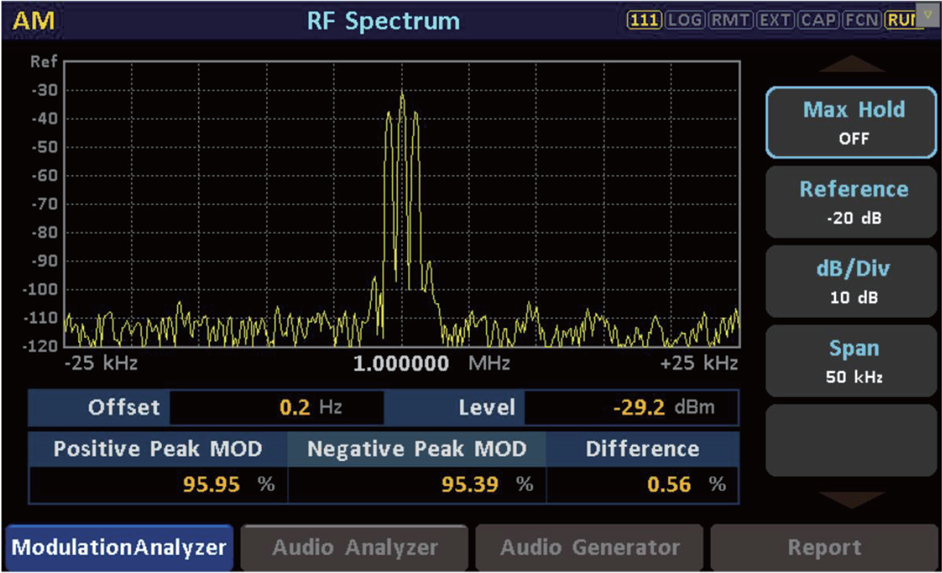

當設置好輸入給發射機的基帶音頻信號之后，可以在ModulationAnalyzer界面的RF Spectrum界面中，直接查看AM的調制度和正負調幅度，也可在音頻發生模塊直接進行讀取。

四 核心設備：RWC2500A Plus

4.1功能綜述

RWC2500A Plus是一款專業的廣播調制分析儀，主要應用于AM/FM發射機測試,可單機實現射頻參數、調制性能和音頻層面的全面測試。

設備可高精度實時解調AM/FM（單聲道和立體聲），可測試載波功率、頻率偏差、AM調幅度、FM頻偏及導頻信號相關參數。設備支持實時輸出解調后的音頻信號。設備可配置音頻發生功能，可輸出基帶音頻信號，支持左右聲道電平和頻率的獨立設置，同時具備數字（平衡）及模擬（平衡及非平衡）音頻輸出接口。設備具有音頻分析功能，可分析解調后的基帶音頻信號，支持頻域和時域分析，可顯示音頻的頻譜和波形。

RWC2500A Plus基于多功能的組合可直接分析廣播發射機的關鍵指標例如：載波參數、音頻失真度、音頻信噪比、音頻頻率響應和立體聲音頻分離度等，單臺儀器實現發射機的指標測試，從而滿足廣電行業廣播發射機的完整測試。

4.2產品特點

支持AM/FM高精度解調和參數分析，支持立體聲調頻；

完全替代行業經典產品FMAB；

本振頻率精度高達1ppb，SNR＞80dB；

可解調輸出基帶音頻，支持平衡/非平衡/數字接口；

可實時測試顯示射頻頻譜，解調后音頻的頻譜和波形；

支持音頻分析，可測量失真度、信噪比、頻率響應和分離度等；

支持音頻發生，可輸出單音或掃頻信號，支持多種接口；

支持自定義測試項上下門限，超門限指標將實時提示；

支持測試結果總覽和數據導出，一鍵生成報告；

彩色觸摸屏及按鍵協同操作。

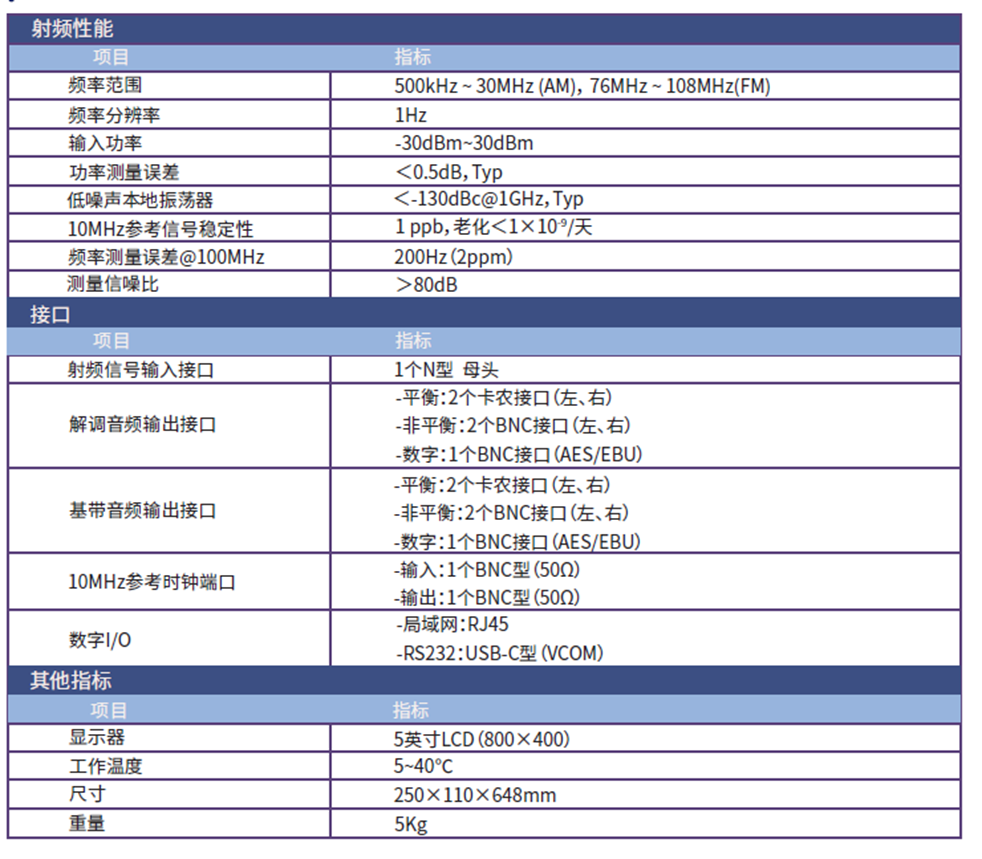

4.3性能指標
