在信息化時代，從家庭住宅到工業廠房，精密設備無處不在。然而，雷電感應和電網操作過電壓形成的浪涌，如同隱形殺手，時刻威脅著用電安全。作為電力系統的“安全氣囊”，電源防雷器正是抵御這些瞬態過電壓的關鍵設備。本文將深入解析電源防雷器的工作原理、分類選型及安裝維護要點。

引言：什么是電源防雷器？

電源防雷器，又稱電源浪涌保護器（Surge Protective Device，簡稱SPD），是低壓配電系統中不可或缺的保護裝置。它適用于交流50/60Hz、額定電壓220V/380V的供電系統，能對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。在信息時代，電腦網絡和通訊設備越來越精密，雷電以及大型電氣設備的瞬間過電壓會通過電源線侵入室內，造成設備損壞或數據丟失，而電源防雷器就是通過現代電學技術來防止這些設備被雷擊損壞的重要防線。

電源防雷器的核心工作原理

電源防雷器的工作原理基于非線性元件的特性。通常，它并聯于線路（L/N）與大地之間。在正常工作電壓情況下，電源防雷器內部的壓敏電阻處于高阻狀態，相當于線路對地開路，漏電流幾乎為零，不影響電源系統正常供電。

當電源系統因雷擊或開關操作出現浪涌過壓時，電源防雷器能在納秒級的時間內迅速導通，將過電壓的幅值限制在設備的安全工作范圍內，同時將浪涌能量通過地線釋放入地。隨后，電源防雷器又迅速變?yōu)楦咦锠顟B(tài)，從而不影響正常供電。

電源防雷器的主要分類

根據技術特性和應用場景，電源防雷器主要分為以下三類：

按工作原理分類

1. 電壓開關型：采用放電間隙技術，無漏泄電流，雷電通流量大，一般用在建筑物總配電系統，疏導10/350μs的模擬雷電沖擊電流。
2. 電壓限制型：采用壓敏電阻器件，反應時間快，殘壓低，疏導8/20μs的模擬雷電沖擊電流，廣泛應用于分配電箱和設備前端保護。
3. 組合型：由電壓開關型組件和限壓型組件組合而成，特性隨所加電壓而變。

按防雷等級分類

電源防雷器通常按照三級防護原則配置：

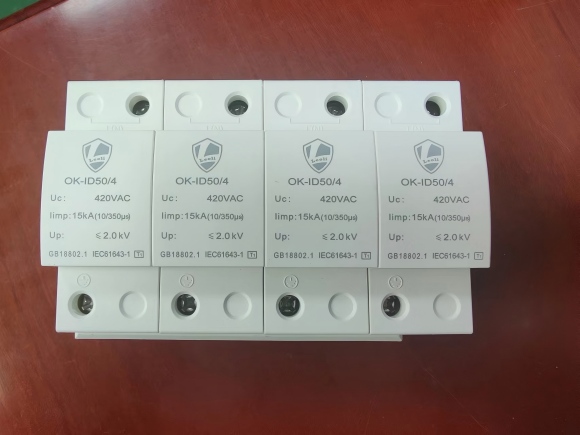

• 一級電源防雷器：用于總配電柜，放電電流容量一般在25kA以上，用于泄放直接雷擊電流。
• 二級電源防雷器：用于分配電箱，標稱通流容量一般在15-40kA之間，進一步吸收前級殘余電壓。
• 三級電源防雷器：用于精密設備前端，標稱通流容量一般在5-10kA之間，將殘壓降至設備可承受范圍。

如何正確選型電源防雷器？

選擇合適的電源防雷器需要考慮以下幾個關鍵技術參數：

1. 配電系統識別：首先要搞清楚配電系統是TT、TN還是IT系統，這決定了電源防雷器的接線方式和最大持續工作電壓Uc的選擇。
2. 最大持續工作電壓Uc：該值應等于或略高于電源防雷器安裝處的電網電壓波動峰值，確保電源防雷器在正常電壓下不誤動作，同時也要考慮當?shù)仉娋W(wǎng)的實際波動水平。
3. 標稱放電電流In與最大放電電流Imax：根據建筑物防雷等級和被保護設備的重要性來確定。例如，在LPZ0與LPZ1區交界處，應選用10/350μs波形的電源防雷器。
4. 電壓保護水平Up：這是電源防雷器真正加在被保護設備端口的電壓。Up值必須低于被保護設備的耐沖擊過電壓額定值Uw，通常要求Up≤0.8Uw，以確保設備安全。

電源防雷器的安裝規范與維護

正確的安裝是電源防雷器發揮作用的關鍵：

• 安裝位置：電源防雷器應并聯安裝在被保護設備的前端電源線路上，必須斷電安裝。當電氣線路穿過兩防雷區交界處時，必須安裝電源防雷器。
• 引線長度：電源防雷器的連接導線應盡可能短、直，兩端的引線長度不宜超過0.5m。因?yàn)?米導線在20KA、8/20μs波形沖擊下產生的壓降可達1KV，過長的引線會顯著降低保護效果。
• 后備保護：為防止電源防雷器老化或失效時發生短路故障，建議在電源防雷器前端串聯小型斷路器或防雷保護熔絲。
• 日常維護：每年雷雨季節來臨前，應仔細檢查電源防雷器的失效指示窗口（通常綠色為正常，紅色為失效），如發現電源防雷器失效，應及時更換。

結語

隨著全球氣候變暖，異常氣象日益頻繁，電子設備遭受意外浪涌的風險越來越高。無論是新建項目的配電設計，還是老舊建筑的改造升級，合理配置電源防雷器都是保障用電安全、延長設備壽命、避免巨額經濟損失的必要手段。選擇通過國家檢測機構認證、品質可靠的電源防雷器，并嚴格按照規范進行安裝維護，才能為您的電子設備筑起一道堅不可摧的安全屏障。
