“作為一個硬件工程師，你是否有過這樣的瞬間：

想找一個SOD-323封裝、15V的穩壓管，手里同時打開了三五家廠商的數據手冊，比對著IR（反向漏電流）和Pd（功耗），眼睛都快看花了；

好不容易定下來用BZX84C5V1，可采購同事突然說‘缺貨’，建議換MM3Z5V1，你心里頓時一緊：這兩者到底能不能直接替代？

穩壓管的參數繁多，型號更是浩如煙海。很多工程師不是不懂原理，而是被這‘最后一公里’的選型落地給難住了。這篇直接為你梳理清楚主流系列的核心參數、封裝對應關系?；?0分鐘讀完，下次選型，你至少能省下半天查Datasheet的時間。”

一、穩壓管的核心價值

一句話定義：穩壓管（齊納二極管）是一種工作在反向擊穿區的特殊二極管，其核心功能是在輸入電壓波動或負載變化時，提供一個高度穩定的輸出電壓。

為什么重要？

在電子系統中，電源波動會導致芯片誤動作、數據丟失甚至硬件損壞。穩壓管就像電路的“電壓穩定器”，確保關鍵模塊（如MCU、ADC）始終在安全電壓下工作。

示例：手機充電器中，5.1V穩壓管確保USB接口輸出恒定5V，避免設備過壓損壞。

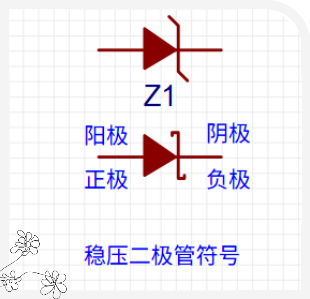

Zener diode來自于一個叫齊納的人名，又叫齊納二極管。與之前講的瞬態抑制二極管有相似之處。

?

二、工作原理：從“反向擊穿”到“電壓穩定

1

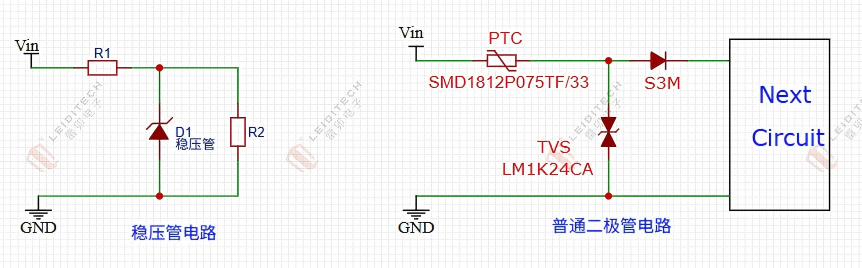

普通二極管 vs 穩壓管（關鍵區別）

2

反向擊穿機制詳解

雪崩擊穿（>6V）：高反向電壓使電子加速碰撞，產生大量自由電子，電流劇增但電壓幾乎不變。

齊納擊穿（<5V）：強電場直接撕裂價電子，形成電流，電壓穩定。

形象比喻：想象一條河流（輸入電壓）流經一個“水閘”（穩壓管）：

水位（電壓）低于閾值→水閘關閉，無水流（無電流）。

水位超過閾值（Vz）→水閘自動開啟泄洪，水位（電壓）始終維持在閾值高度。

穩壓二極管在反向擊穿前，電阻很大,擊穿后迅速降低到一個很小值，之后電流增加而電壓保持恒定。

穩壓二極管是根據擊穿電壓來分檔的，與PN結的摻雜濃度有關。

因為這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。

穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更多的穩定電壓。不可以并聯。

多數情況下用于對電壓精度和功率要求不高的場合，精度高時選用電壓基準芯片，功率大時選擇專用電源芯片。

3

電壓-電流特性曲線

穩壓區：當V ≥ Vz時，電流從Izmin到Izmax變化，電壓Vz幾乎不變（ΔV ≈ 0）

三、性能特點：參數如何影響穩壓效果

一

核心穩壓類參數（決定“穩多少”）

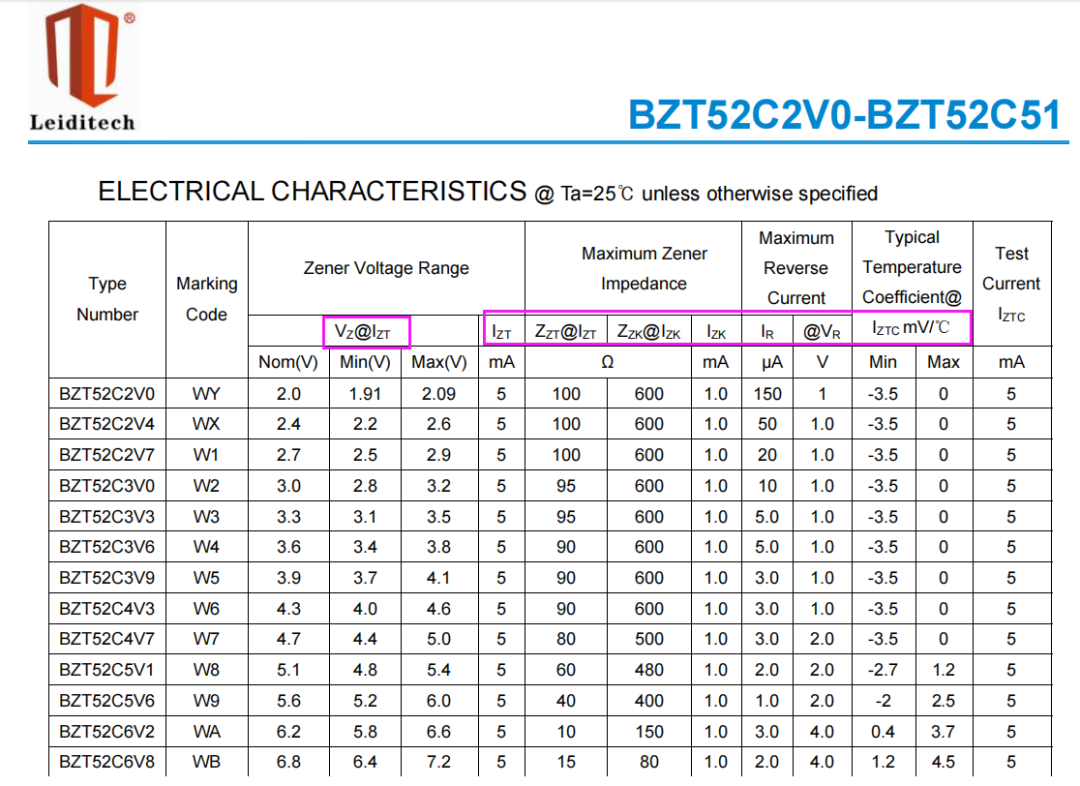

1.VZ(Zener Voltage) -穩定電壓/標稱穩壓值

含義：這是穩壓管最核心的參數。指當流過穩壓管的電流達到規定的測試電流（IZT）時，穩壓管兩端的電壓值。

通俗理解：這就是它的“身份證號”。比如型號是5.1V的管子，它的VZ就是5.1V。

注意：VZ不是一個絕對固定的點，而是一個范圍（例如4.8V~5.4V），具體取決于精度等級（±5%或 ±1%）。

2. IZT(Test Current) -測試電流/額定工作電流

含義：廠家在測量VZ和動態電阻ZZT時所使用的標準電流值。

工程意義：這是穩壓管性能最好、最穩定的工作點。設計電路時，應盡量讓穩壓管的工作電流接近這個值。

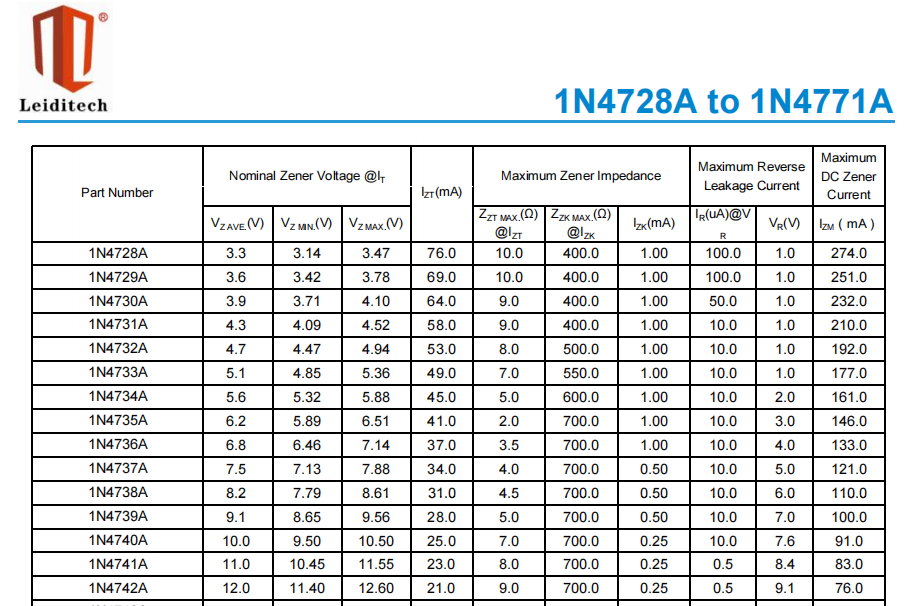

例子：1N4733A (5.1V)的IZT通常是49mA。如果你讓它工作在5mA，雖然也能穩壓，但精度會變差。

3.VZK(Zener Voltage at Knee) -膝點電壓

含義：當電流減小到非常?。碔zk）時，穩壓管兩端的電壓。此時伏安特性曲線開始彎曲，像人的膝蓋一樣。

特點：Vzk通常比標稱的Vz低5%~10%。

應用場景：在低功耗待機模式下，如果電流很小，輸出電壓會跌落到Vzk，而不是Vz。設計低壓系統時必須考慮這一點，防止電壓不足導致復位。

二

極限安全類參數（決定“能用多大

這部分參數決定了穩壓管會不會燒壞，是設計的“紅線”。

4.PZM(Maximum Power Dissipation) -最大耗散功率

穩壓管可以穩定工作的最大功率值，超過此值可能導致?lián)p壞。

計算公式為：PZM=UZ×IZMax

其中，IZMax為最大穩定電流。

常見規格：0.2W，0.3W，0.5W，1.0W，1.5W，3W，5W等。

設計原則：實際工作功率建議控制在PZM的50%~70%以內，留出安全余量。

5.IZM(Maximum Zener Current) -最大穩定電流

含義：在不超過最大功耗PZM的前提下，允許流過穩壓管的最大電流。

計算：IZM≈PZM /Vz

后果：如果電流超過IZM，穩壓管會瞬間燒毀（開路或短路）。

6.IZK(Knee Current) -膝點電流/最小穩定電流

含義：穩壓管能夠維持基本穩壓功能的最小電流。低于這個電流，穩壓管就“穩不住”了，電壓會隨電流劇烈變化。

關系：IZK通常遠小于IZT（約為IZT的1/10或更?。?。

設計陷阱：很多電路在空載或輕載時失效，就是因為限流電阻選大了，導致電流小于IZK。

7.IR(Reverse Leakage Current) -反向漏電流

含義：當加在穩壓管上的反向電壓低于擊穿電壓（通常為VR）時，流過的微小電流。

特點：理想情況下應為0，但實際上有微安（μA）級的漏電。

重要性：電池供電設備：IR過大會導致待機耗電快。

高溫環境：溫度升高，IR會急劇增大（可能增大幾十倍）。

8.VR(Reverse Voltage) -反向測試電壓

含義：廠家用來測試漏電流IR時施加的電壓值。

關系：VR通常設定為小于VZ的某個值（例如

VZ=5.1，VR可能設為1V或3V）。在這個電壓下，管子不應擊穿。

三

動態性能類參數（決定“穩得怎么樣”）

這部分參數決定了穩壓管對波動和噪聲的抑制能力。

9.ZZT(Dynamic Impedance at Test Current) -動態電阻（工作點）

含義：在額定電流IZT下，電壓變化量與電流變化量的比值( ΔV/ΔI )。

物理意義：越小越好！

ZZT越小，說明電流變化時，電壓越穩定。典型值：幾歐姆到幾十歐姆。

應用：計算電源紋波時會用到。輸出紋波=輸入紋波×

10.ZZK(Dynamic Impedance at Knee Current) -動態電阻(膝點）

含義：在最小電流IZK下的動態電阻。

特點：非常大（幾百甚至上千歐姆）。

結論：在輕載（接近IZK）工作時，穩壓管的抗干擾能力極差，輸出電壓很容易受噪聲影響。

四

環境特性類參數（決定“受溫度影響多大”）

11.IZTC(Zener Impedance Temperature Coefficient) -穩壓溫度系數

單位：mV/℃或% / ℃。

含義：溫度每變化1攝氏度，穩壓值VZ變化的大小。

溫漂規律（非常重要）：

VZ<5V：齊納擊穿為主，系數為負（溫度↑，電壓↓）。

V Z >7V：雪崩擊穿為主，系數為正（溫度↑，電壓↑）。

5V：兩種效應抵消，系數接近零（最穩定）。

選型金律：如果是精密電壓基準源，首選6.2V左右的穩壓管，因為它的溫漂最小，最穩定。

四、實戰中的邏輯鏈條-選型

當你拿到一個穩壓管datasheet時，請按以下邏輯閱讀：

1.看VZ：是不是我要的電壓？精度（±5%）夠不夠？

2.看PZM：我的電路最大電流乘以電壓，會不會超過它？（安全第一）

3.看IZT和ZZT：我設計的電流能不能接近？這樣穩壓效果才最好，紋波才最小。

4.看IZK：在我的最小負載情況下，電流會不會掉到IZK以下？如果會，電壓就會跌落。

5.看IZTC：我的產品要在戶外用嗎？溫差大嗎？如果大，要不要換6.2V的或者做溫度補償？

6.看IR：如果是電池供電，這個漏電流會不會讓我電池幾天就沒電了？

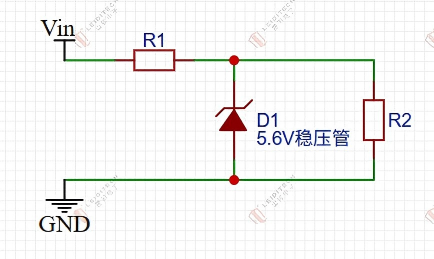

五、穩壓管的主要應該用電路

六、參數計算：從理論到實用設計

1

限流電阻計算

R = (Vin - Vz) / (Iz + IL)

其中：

Iz =穩壓管電流（需在Izmin ~ Izmax之間）

IL =負載電流= Vz / RL

2

計算步驟（附實例）

設計目標：5V穩壓電路

輸入電壓Vin = 12V（波動范圍10V~15V）

負載電阻RL = 250Ω（最大負載電流IL_max = 5.1V/250Ω ≈20.4mA）

穩壓管型號：1N4733A（Vz=5.1V, Izt=50mA, Pzm=1W）

3

計算過程：

（1）確定Iz范圍：

Izmax = Pzm / Vz = 1W / 5.1V≈196mA

Izmin = 5mA（典型值，參考手冊）

→Iz范圍：5mA ~ 196mA

（2）計算限流電阻R：

最小R值（當Iz最大+ IL最大時，確保Vin=15V不超Izmax）：

R_min = (15V - 5.1V) / (196mA + 20.4mA)≈9.9V / 216.4mA≈45.7Ω

最大R值（當Iz最小+ IL最小時，確保Vin=10V仍能穩壓）：

R_max = (10V - 5.1V) / (5mA + 0mA) = 4.9V / 5mA = 980Ω

→R應選在45.7Ω~ 980Ω之間，標準值選220Ω（兼顧效率與穩定性）

驗證功耗：

（3）最大功耗點：

Vin=15V, R=220Ω

I_total = (15-5.1)/220Ω ≈45mA

Pz = Vz×Iz = 5.1V×(45mA - 20.4mA)≈5.1V×24.6mA≈0.125W（遠低于Pzm=1W，安全）

設計結論：R=220Ω，穩壓管選1N4733A（5.1V/1W），覆蓋Vin=10V~15V范圍。

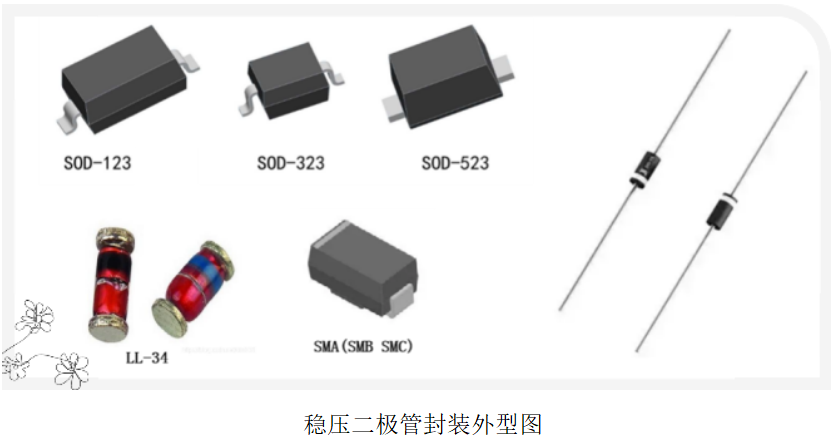

七、上海雷卯穩壓管常用型號、封裝與功率速查表

上海雷卯電子作為專業防護元件供應商，可提供本方案全系列適配元件（TVS 二極管、ESD 二極管、GDT、MOV 等），并依托專業技術團隊，為客戶提供定制化防護設計、元件選型指導等一站式技術支持，助力項目快速落地，推動工業自動化向智能化、小型化、可靠化升級。
