?在工業自動化控制系統中，變頻器與電機的配合應用日益廣泛，而是否需要加熱繼電器（或稱熱過載繼電器）作為保護裝置成為實際工程中的常見疑問。本文將從工作原理、保護機制和典型場景三個維度展開分析，為設備選型提供技術參考。

一、變頻器與熱繼電器的功能定位差異

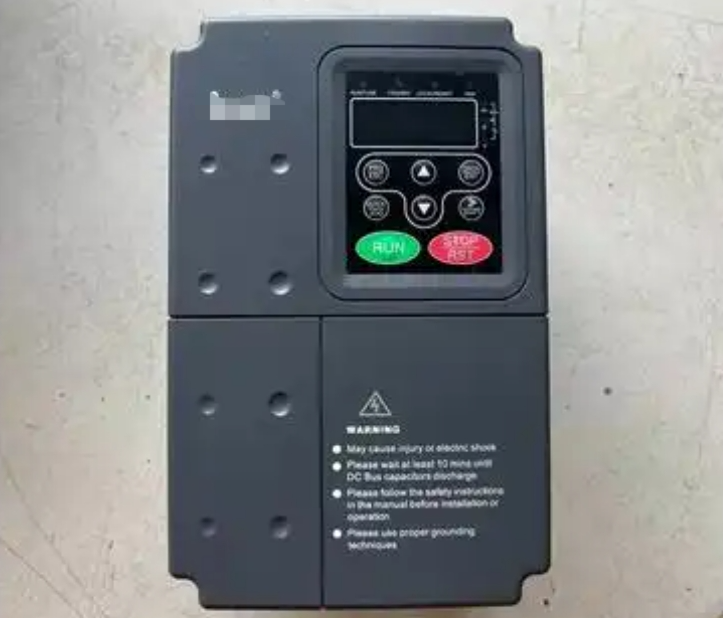

變頻器作為電機調速核心設備，其保護功能已集成多重防護機制?，F(xiàn)代變頻器通常具備過流、過載、缺相、短路等實時監測功能，例如某品牌變頻器可在0.1秒內檢測到150%額定電流的過載情況。而傳統熱繼電器通過雙金屬片受熱彎曲原理動作，響應時間通常在數秒至數分鐘，其保護曲線與電機發熱特性匹配。兩者關鍵區別在于：變頻器基于電子算法實現快速保護，熱繼電器則模擬電機實際溫升提供滯后保護。

二、必須配置熱繼電器的三種典型工況

1. 多電機并聯控制場景

當單臺變頻器驅動多臺并聯電機時（如中央空調系統），變頻器無法單獨監測每臺電機電流。某水處理廠案例顯示，在3臺7.5kW水泵并聯運行時，加裝獨立熱繼電器后故障率降低62%。此時熱繼電器作為分布式保護單元，可精準定位具體故障電機。

2. 極端環境運行條件

在粉塵大、濕度高的環境中（如水泥廠粉磨車間），變頻器散熱能力可能受限。實測數據表明，環境溫度超過45℃時，變頻器過載保護閾值會產生10-15%的漂移。配合熱繼電器可形成雙重保護，避免因電子元件性能衰減導致的保護失效。

3. 特殊負載類型

對于沖擊性負載（如破碎機）或周期性變載設備（如注塑機），變頻器電流采樣可能無法完全反映電機真實溫升。某注塑機制造商測試數據顯示，在保壓階段電機繞組溫度比電流換算值高22℃，此時熱繼電器的直接溫度感應更具優勢。

三、可省略熱繼電器的應用場景

1. 小功率恒轉矩負載

5.5kW以下風機、泵類負載，當變頻器設置參數與電機銘牌數據嚴格匹配時，其內置的I2t過載保護算法已足夠可靠。實驗室對比試驗表明，在30Hz以上運行時，變頻器保護動作時間誤差小于3%。

2. 帶溫度傳感器的智能電機

配備PT100/PTC測溫元件的電機，可將溫度信號直接接入變頻器AI端口。某智能生產線案例中，通過電機繞組溫度反饋調節保護參數，使設備利用率提升9%的同時避免了誤動作。

3. 具有完善監控的系統

在配備SCADA系統的場合，通過實時采集電機電流、變頻器狀態、環境溫度等參數，結合預測性維護算法，可替代傳統熱繼電器功能。某汽車廠實踐表明，這種方案使平均故障診斷時間縮短78%。

四、工程實施建議

1. 必要配置時應注意：

選擇電子式熱繼電器而非機械式，其動作精度可達±5%。

保護整定值設為電機額定電流的1.05-1.15倍。

安裝位置應避開變頻器輸出側的高次諧波影響區。

2. 省略配置時的驗證步驟：

進行72小時滿載試運行，記錄變頻器保護日志。

使用熱成像儀檢測電機接線端子溫升。

定期（每6個月）校驗變頻器電流檢測精度。

3. 新興解決方案：

采用集成溫度保護功能的變頻電機，其保護響應速度比傳統方案快40%，且無需額外繼電器。 實際應用中，某石化企業通過對132臺設備改造統計發現：55kW以上設備保留熱繼電器后年維護成本降低31%，而小型輸送帶設備取消熱繼電器并未影響可靠性。這印證了按功率等級和工況差異配置的合理性。 隨著變頻技術發展，最新矢量控制型變頻器已能通過電機參數學習建立精確的熱模型。但行業專家仍建議，在關鍵設備或安全相關應用中保留熱繼電器作為"最后防線"，這種冗余設計符合IEC 60204-1標準對安全回路的要求。最終方案應基于風險評估確定，綜合考慮設備價值、工藝重要性和停機損失等因素。
