一、PoE供電場景電源設計痛點

以太網供電（PoweroverEthernet，PoE）技術通過網線同時傳輸數據和電力，大幅簡化了安防監控、無線AP、物聯網傳感器等終端設備的布線成本，已成為智能樓宇、工業互聯領域的主流供電方案。

傳統PoE受電端電源設計面臨三大核心挑戰：

寬輸入電壓范圍需求：IEEE802.3af/at標準下PoE輸入電壓典型值為48V，實際應用中長線傳輸壓降、電源浪涌等場景可能導致輸入電壓升高至57V以上，甚至出現100V級的瞬時過壓沖擊，普通低壓DC-DC或LDO無法耐受如此高的輸入電壓。

高可靠性要求：工業級PoE設備通常需要7*24小時不間斷運行，電源方案需具備過流、過溫、短路保護等多重防護機制，避免極端工況下燒毀后端核心器件。

小體積低功耗需求：PoE終端設備往往安裝空間有限，且對靜態功耗有嚴格要求，電源方案需兼顧高集成度和低靜態電流特性，降低系統待機損耗。

本文將基于華芯邦科技HX6105高壓線性穩壓器的特性，解析其在PoE受電端輔助電源設計中的應用方案。

二、HX6105芯片核心特性適配PoE場景需求

HX6105是一款耐壓高達100V的高壓線性穩壓器，其參數特性完美匹配PoE供電場景的核心需求：

三、HX6105在PoE場景的典型應用方案

3.1典型應用電路設計

在PoE受電端應用中，HX6105通常連接在PoE受電模塊（PD）的輸出側，將48V母線電壓轉換為后端控制電路所需的低壓電源。典型應用電路如下：

圖1HX6105PoE應用典型電路

核心器件選型說明：

輸入電容CIN：推薦10μF陶瓷電容，靠近芯片IN引腳放置，抑制輸入電壓紋波和浪涌沖擊

輸出電容COUT：推薦10μF陶瓷電容，保障輸出穩定性，電壓調整率可達±1.5%

分壓電阻R1/R2：根據輸出電壓需求通過公式計算：

Vout=0.8V×(R1+R2)/R2

同時滿足10μA

旁路電容CBYP：可選10nF陶瓷電容，優化輸出噪聲特性，提升EMI性能

使能控制：EN引腳可直接連接到PoEPD模塊的電源好信號，實現上電時序控制，關斷狀態下功耗僅8μA

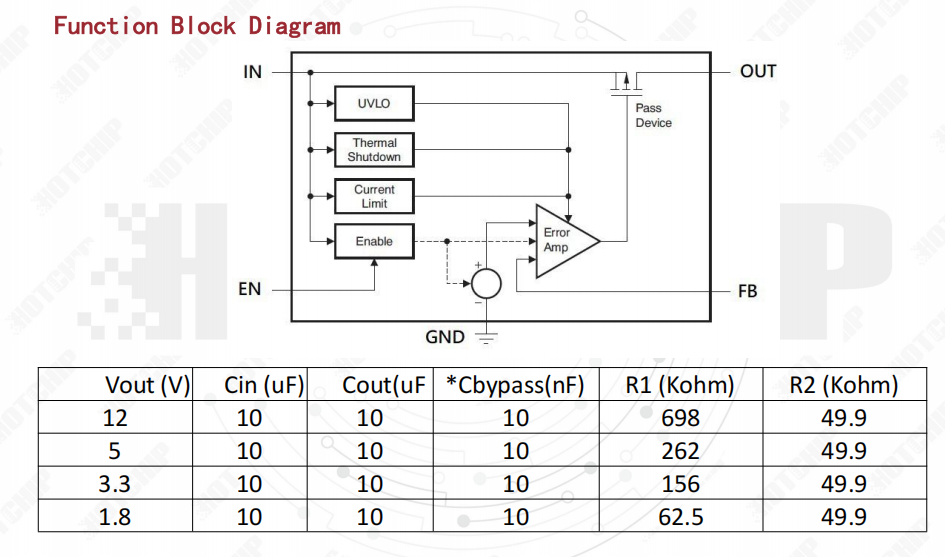

3.2常見輸出電壓配置參考

四、PoE應用設計注意事項

4.1熱設計考量

線性穩壓器的功耗計算公式為：

Pd=(Vin-Vout)×Iout

以PoE典型輸入48V、輸出5V@50mA工況為例，芯片功耗為：

(48-5)×0.05=2.15W

設計時需注意：

優先選擇帶exposedpad的ESOP8或eMSOP8L封裝，將散熱焊盤連接到大面積地銅箔，提升散熱能力

芯片工作結溫需控制在-40℃~125℃范圍內，高溫環境下需適當降額使用

當壓差和負載電流較大時，可考慮增加輔助散熱片或優化PCB散熱路徑

4.2高壓布線規則

輸入高壓走線需與低壓信號走線保持足夠安全距離，避免高壓耦合干擾

輸入電容、輸出電容盡可能靠近芯片引腳放置，縮短高頻回流路徑

反饋引腳FB的走線需遠離開關噪聲源，避免干擾輸出電壓精度

裸露散熱焊盤需可靠連接到系統地，同時起到屏蔽作用

4.3可靠性優化建議

輸入側可增加小功率TVS管，吸收超過100V的極端浪涌沖擊，進一步提升系統可靠性

輸出端可增加反接保護二極管，避免后端負載故障時反向電壓損壞芯片

對于工業級嚴苛環境應用，可對分壓電阻進行溫度系數匹配，保障寬溫范圍下輸出電壓精度

五、方案優勢總結

相較于傳統PoE輔助電源方案，采用HX6105的設計具備以下顯著優勢：

BOM成本優化：無需前級浪涌抑制電路和復雜的DC-DC外圍器件，整體BOM成本降低30%以上

設計復雜度降低：線性穩壓架構無需電感、二極管等磁性器件，EMC特性更優，縮短產品開發周期

可靠性提升：內置多重保護機制，平均無故障時間（MTBF）大幅高于開關電源方案

小體積優勢：SOT23-5封裝僅需極少外圍器件，可實現指甲蓋大小的電源模塊設計

HX6105以其超高的耐壓特性、極低的靜態功耗和完善的保護功能，為PoE終端設備的輔助電源設計提供了高性價比的理想解決方案，尤其適合工業級PoE攝像頭、物聯網關、智能門禁等對可靠性和體積有嚴苛要求的應用場景。
