AiP75HXX系列是一組由中微愛芯推出的高壓線性穩壓器，輸入耐壓高達50V，輸出電壓精度±2%，能夠提供220mA輸出電流。

該系列電路具有僅1.2uA的超低靜態電流，同時具有良好的負載瞬態響應和優良的溫度特性。AiP75HXX集成了過流保護和過溫保護，提高了電路的可靠性。

主要特點

輸入耐壓50V

多版本輸出電壓：2.5V/2.7V/3.0V/3.3V/3.6V/4.0V/4.4V/5.0V/12.0V

輸出電壓精度：±2%

最大輸出電流：220mA

低功耗：靜態電流典型值1.2uA

過流保護和過溫保護

封裝形式：SOT89-3

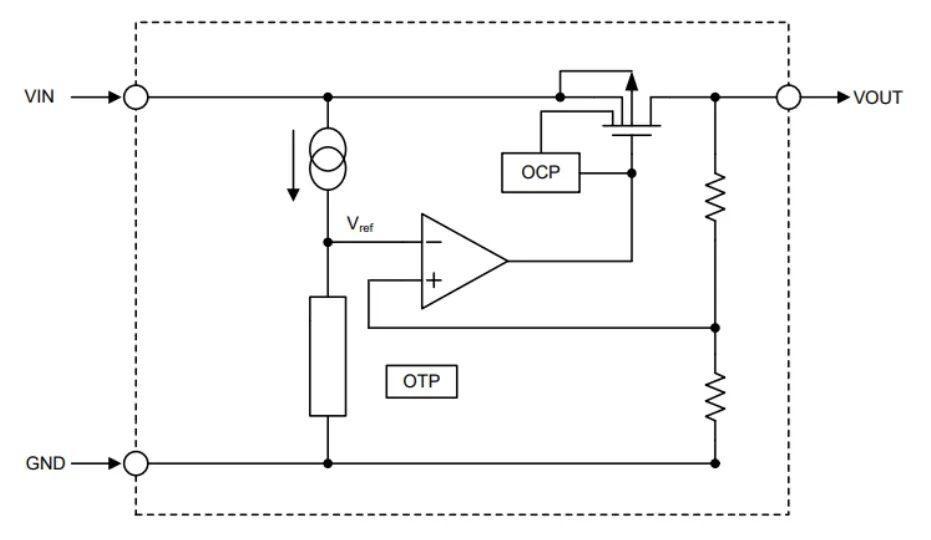

功能框圖

引腳排列圖

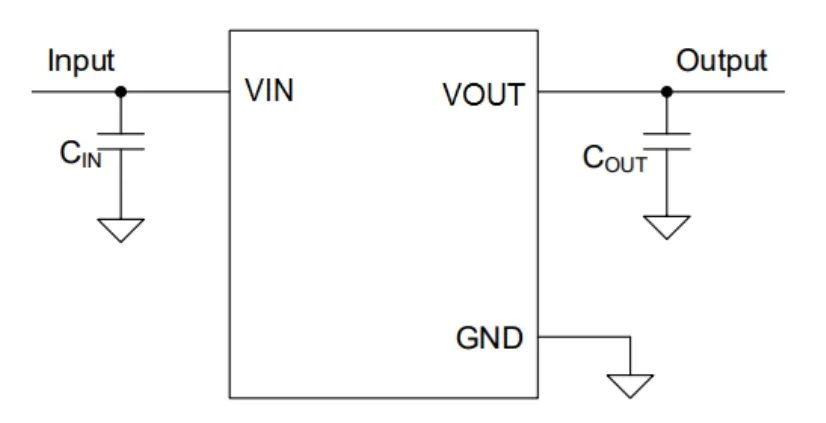

典型應用圖

產品優勢

輸入耐高壓：AiP75HXX系列輸入耐壓50V，可有效提升系統的可靠性。

低功耗：AiP75HXX典型靜態電流僅1.2uA，可有效延長設備的待機時間和電池設備的續航時間，特別適合便攜式設備。

應用領域

煙感及報警裝置

移動通訊類產品

工業控制：工業儀表、PLC模塊、傳感器

電池供電便攜設備：手持終端/POS機、電動工具

結語

隨著工業自動化、汽車電子、通信設備及智能硬件快速發展，電源芯片正面臨更嚴苛的挑戰?，F(xiàn)代智能化設備不僅要求電源方案支持高壓輸入，也更考驗芯片的低功耗、抗干擾、高精度等性能要求。AiP75HXX系列的輸入耐高壓及低功耗特性是工業、車載及便攜設備電源管理方案選擇的關鍵。

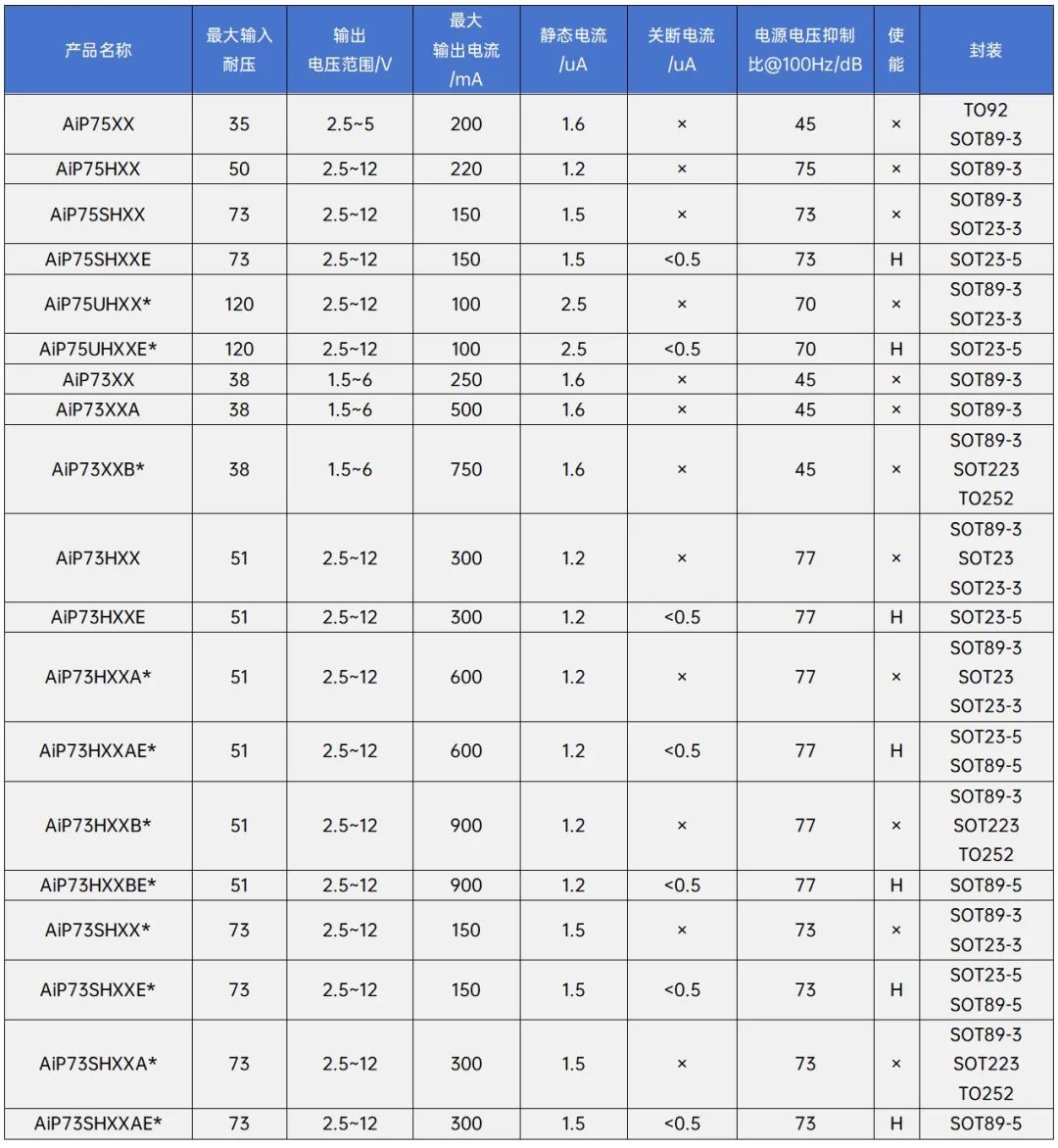

中微愛芯CMOS型高壓LDO家族選型表如下：

產品名稱帶“*”代表在研中

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
