前言

想擁有一臺專屬的墨水屏電子書，卻被商用款的封閉系統、高昂價格勸退?又或是看中開源款，卻被復雜的硬件組裝、繁多的元器件難住?尤其是電子新手，想入門硬件制作，總找不到簡單易上手的開源項目?

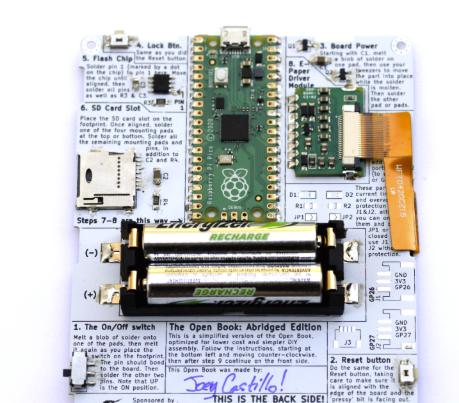

今天給大家?guī)硪豢铋_源墨水屏電子書 The Open Book，基于樹莓派 Pico 核心打造，全程優化元件數量、專為手工組裝設計，零基礎也能輕松焊裝!4.2 寸灰階墨水屏兼顧護眼閱讀，雙 AAA 電池供電免去復雜充電煩惱，軟硬件全開源還能自由定制，電子入門、墨水屏 DIY 的絕佳選擇，輕松實現閱讀 + 硬件改造的雙重快樂!

亮點 & 功能

樹莓派 Pico 核心：新手友好易上手以樹莓派 Pico 為核心主控，摒棄復雜的硬件架構，大幅精簡元器件數量。

4.2 寸灰階墨水屏：純純護眼閱讀體驗搭載 GDEW042T2 灰階電子墨水屏，保留墨水屏無藍光、低反光的核心優勢，長時間閱讀也不疲勞。

雙 AAA 電池供電：無需復雜充電電路采用 Keystone 1022 雙 AAA 電池盒供電，換電池即可續航，外出使用也方便。

雙存儲配置：滿足文件存儲需求板載 MEM2075 MicroSD 卡槽 + GD25Q16C 閃存芯片(SOIC/SOP8 封裝)，既可以通過 SD 卡自由拷貝電子書、配置文件，也能利用閃存芯片存儲基礎固

件，存儲拓展靈活，滿足日常閱讀使用。

核心參數

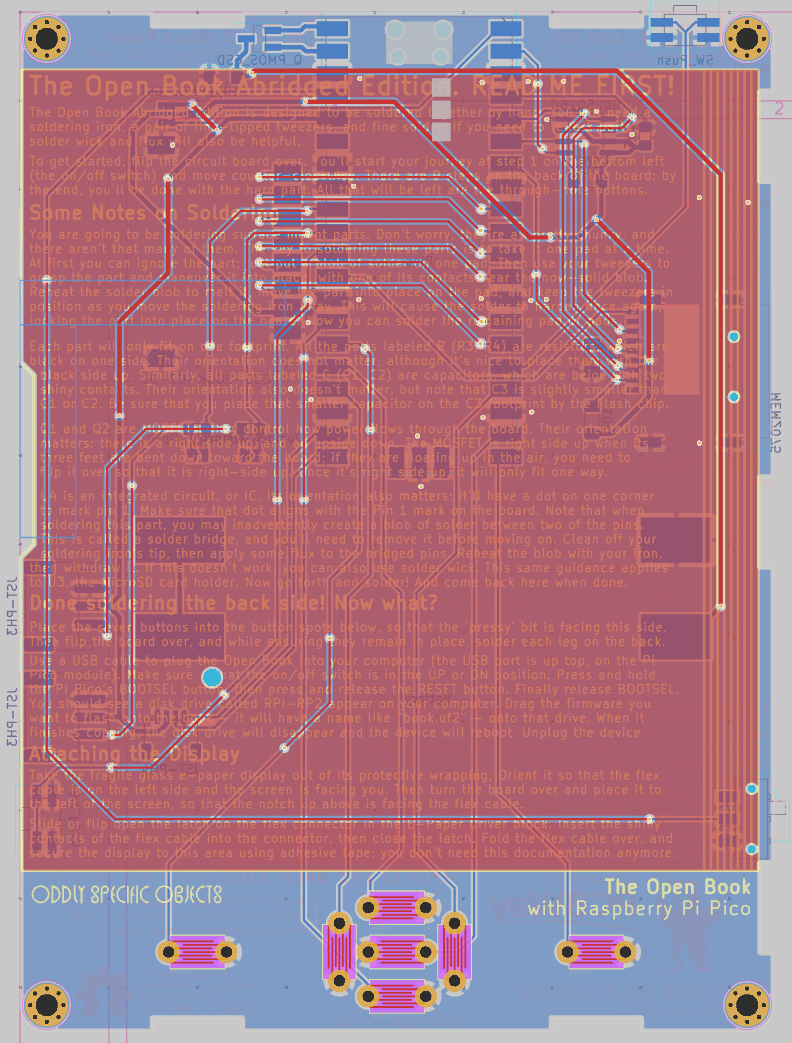

PCB&原理圖

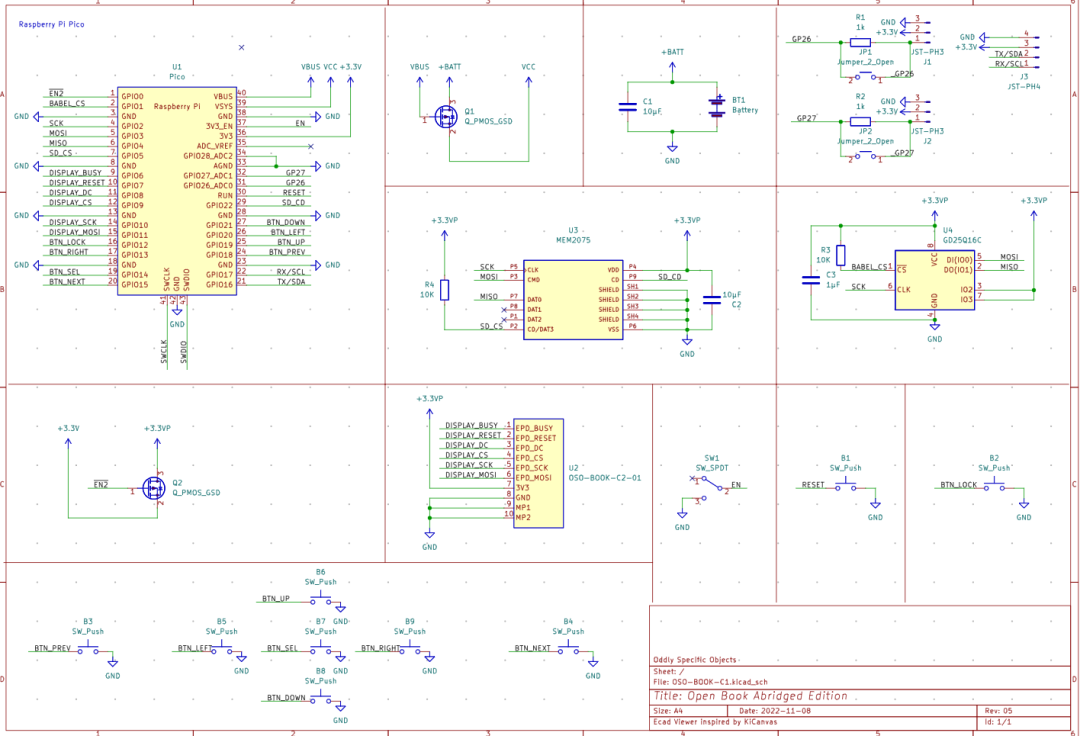

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1344963455018336256

結語

如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料，歡迎在評論區分享你的腦洞，也可以蹲一波詳細的復刻教程～
