提到墨水屏，你是不是一直認為它 “慢、靜態、只能看電子書”?75Hz 高刷新率 + 低于 20μs 低延遲!這款開源驅動控制器讓你的墨水屏直接打破刻板印象。

01前言

這款驅動控制器核心殺手锏是“快” and “兼容”。它搭載專屬 FPGA 驅動控制器 Caster EPDC，通過分區更新、早期取消技術，讓墨水屏實現高達 75Hz 的刷新率，動態內容絲滑無拖影。

更絕的是不管你手里有 33pin、34pin、39pin 還是 50pin 接口的墨水屏通過配套轉接板都能輕松驅動、插電即連。

02功能 & 亮點

高刷低延遲雙 buff：75Hz 刷新率 +<20μs 內部處理延遲，動態顯示、交互操作絲滑，傳統墨水屏的卡頓殘影徹底拜拜

全場景屏幕兼容：支持并行接口的黑白 / 彩色墨水屏，6-13.3 英寸全覆蓋，33pin/34pin/39pin/50pin 等多接口適配

灰度 + 抖動算法拉滿：2/4/16 階灰度自由切換，還支持硬件級拜耳 / 藍噪聲 / 誤差擴散抖動，無額外延遲，顯示效果細膩

雙接口 + 跨系統：Type-C(DisplayPort Alt-Mode)和 microHDMI(DVI)雙輸入，Windows/Linux/macOS 全兼容，插電即能用

03硬件設計方案

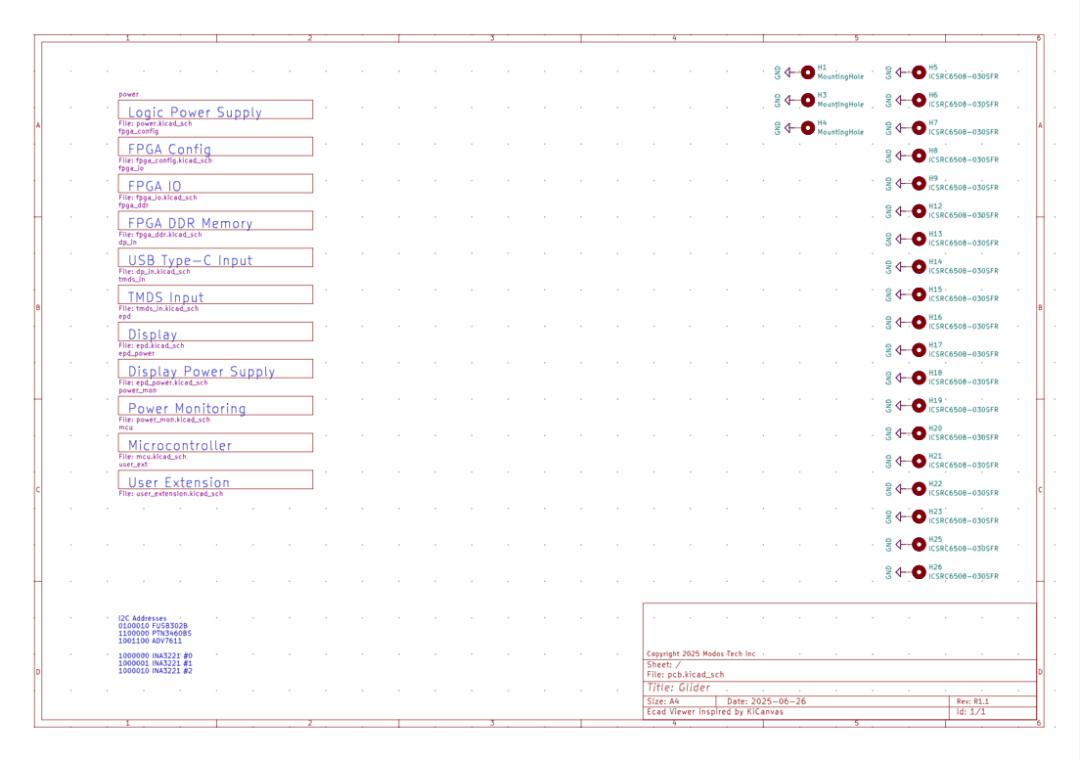

04原理圖&PCB

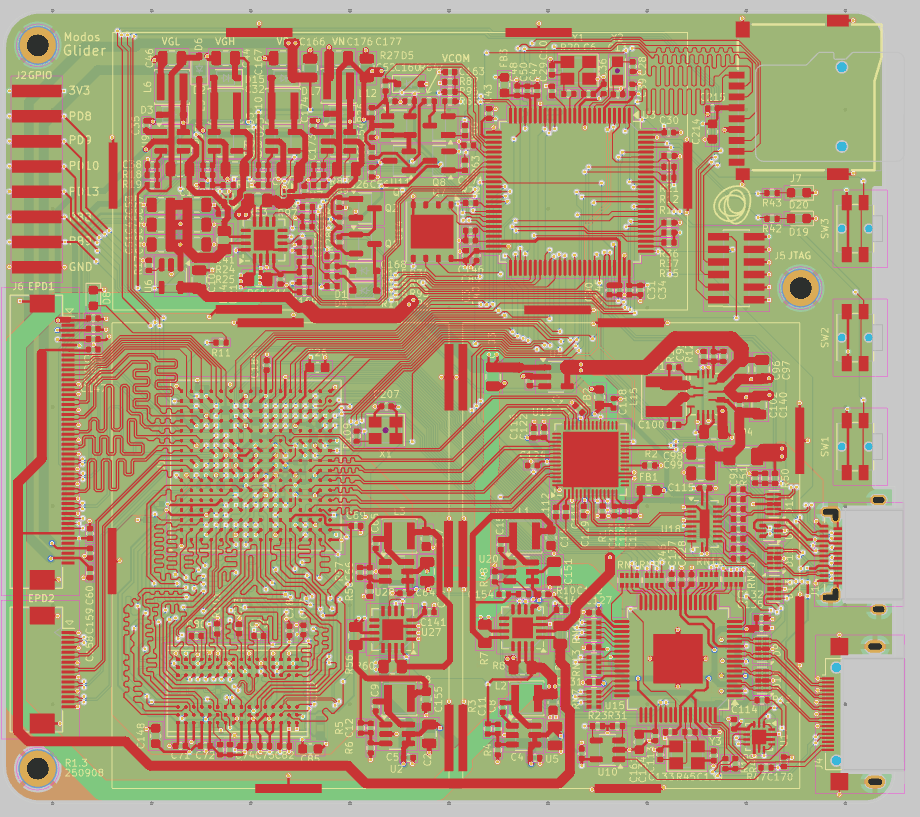

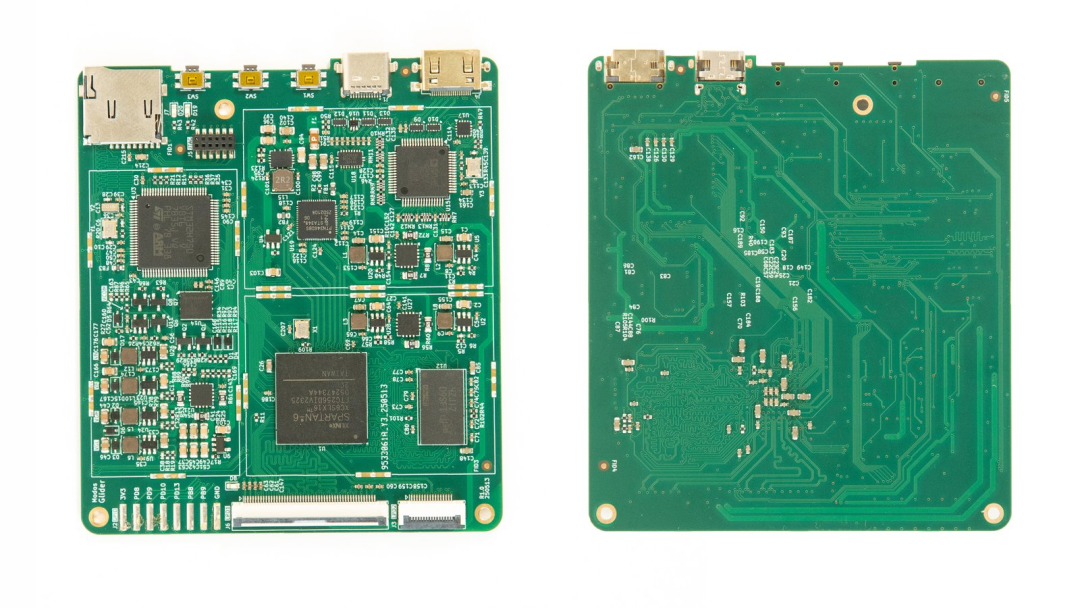

主控板

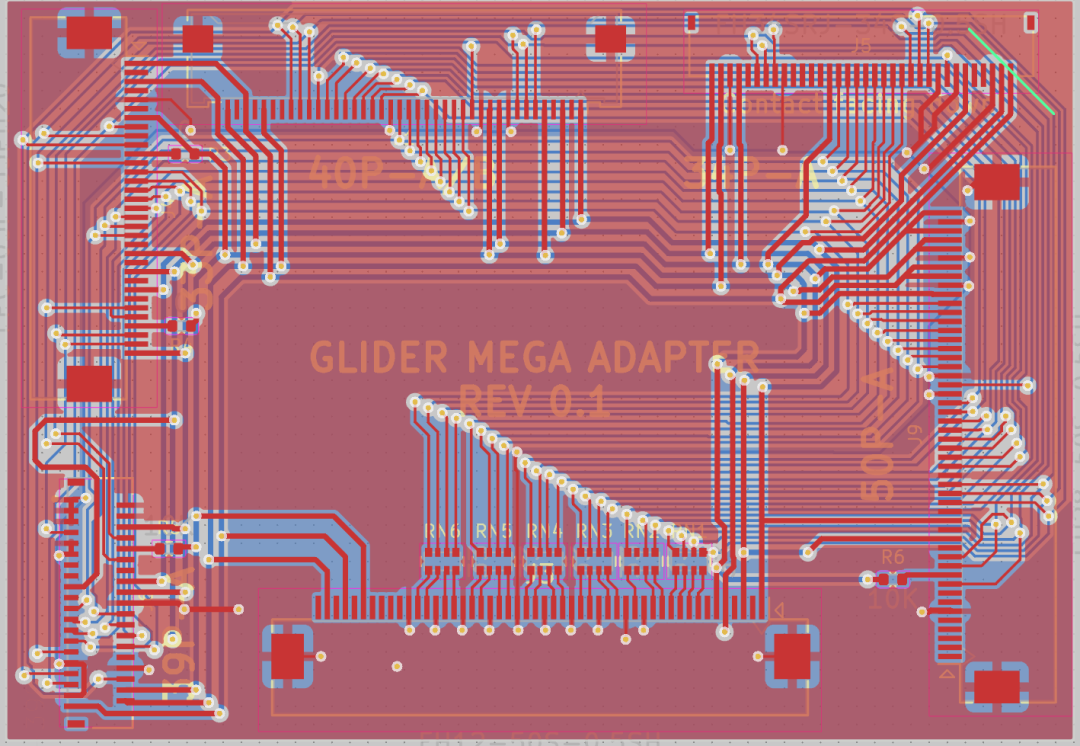

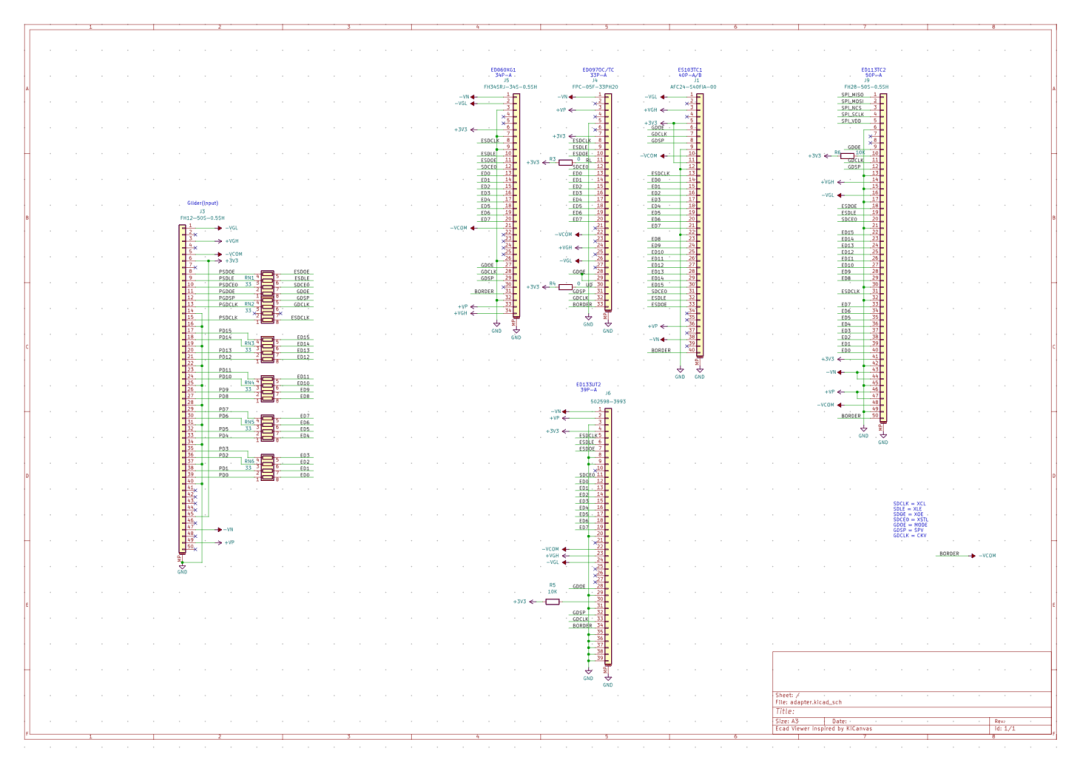

屏幕轉接板

閱讀原文可獲取設計文件05

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1335805547793874944

06結語

這款數字接口探索工具真的是調試逆向 “萬能手”!看到這里是不是已經按捺不住動手的沖動啦?別猶豫!平臺復刻完全不用費心找小眾零件，核心器件都能輕松買到。如果是你，會用這款驅動控制器怎么玩轉你的閑置墨水屏呢?歡迎在評論留言區分享你的腦洞，也可以蹲一波詳細復刻教程~
