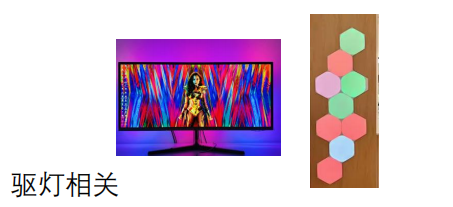

隨著電競和多媒體娛樂的快速發展，電腦顯示器的視覺體驗不再局限于屏幕本身。燈驅模塊通過USB連接到電腦，電腦端通過USB傳輸對應的色彩信息，完成屏幕色彩和氛圍燈、奇光板色彩同步顯示，用戶也可以自定義色彩信息。

MCU電腦顯示器氛圍燈方案CH32X035特性
在本方案中，MCU作為數據處理與控制核心，其性能直接決定了系統的響應速度和穩定性。方案主推的CH32X035是基于青稞RISC-V內核設計的MCU，具備以下關鍵特性：
1、雙功能集成：USB device與PD
MCU CH32X035支持USB通訊與PD功能，能夠在一顆芯片上同時處理數據傳輸與電源協商，簡化了外圍電路設計，提升了系統的集成度與可靠性。
2、PIOC獨立驅動，釋放CPU資源
在燈效控制中，常見單線或雙線自定義協議通訊。CH32X035內置PIOC（可編程I/O控制器），可獨立完成驅燈任務，無需占用CPU資源。這意味著在實現復雜燈效的同時，MCU仍有充足能力處理其他任務，保證系統整體流暢運行。
3、寬電壓供電與模擬外設
MCU芯片支持3.3V/5V供電，適應不同接口電壓需求。內置2路運放與3路比較器，為后續擴展傳感器接入或信號調理提供了硬件基礎。
4、豐富的外設接口
除USB和PIOC外，MCU單片機CH32X035還集成了ADC、串口、SPI等常用接口，便于開發者根據項目需求擴展功能，如接入溫度傳感器、環境光傳感器實現自適應亮度調節。

在具體實現中，燈驅模塊通過USB枚舉為自定義HID設備或CDC設備，電腦端軟件通過API捕獲屏幕圖像數據，提取邊緣區域主色調并量化編碼，通過USB批量傳輸發送至MCU。CH32X035接收數據后，通過PIOC按照預設協議驅動RGB燈珠，完成色彩還原。由于PIOC獨立運行，即使USB數據接收頻率較高，也不會影響燈效輸出的實時性與穩定性，避免了傳統方案中CPU頻繁中斷導致的延遲或丟幀問題。

如想了解更多MCU方案詳情，請搜索英尚微電子。
