2026年，充電樁行業進入“存量洗牌”與“高質量擴容”交織的關鍵期。隨著CCC認證全面落地，以及V2G、800V高壓平臺等新技術普及，漏電流檢測——這個曾被視為“標配”的安全環節，一躍成為決定產品能否上市的“生死線”。特別是針對直流分量低至6mA的平滑直流漏電，傳統檢測方案徹底失效，基于磁通門原理的B型漏電檢測模塊正成為行業標配。本文將以某廠商的漏電檢測模塊和互感器分離式模組為例，深度解析新一代漏電檢測技術如何應對嚴苛標準。

01 新國標下的“硬骨頭”：直流6mA為何難倒英雄漢？

根據國家能源局最新數據，中國充電樁總量已突破2000萬個，但快速擴張的背后，安全隱患與產品良莠不齊的問題日益突出。2026年8月1日起，未獲得CCC強制性產品認證的電動汽車供電設備將全面禁售。新國標GB/T 18487.1-2023及GB 44263-2024明確要求，充電樁必須具備對平滑直流剩余電流的檢測能力，且動作閾值低至6mA。

這一規定讓不少廠商措手不及。傳統電磁式或A型漏電保護器僅能檢測交流或脈動直流漏電，對于車載充電機（OBC）可能產生的平滑直流漏電，其靈敏度極低，形同虛設。而要實現6mA級直流檢測，必須依靠基于磁通門原理的B型漏電檢測技術。

02 硬核拆解：漏電檢測模塊和互感器分離式模組如何滿足B型標準？

以珠海芯森電子推出的CSMD1&TR3A模組為例，這是一款將漏電檢測模塊與互感器分離設計的組合產品，專為B型剩余電流保護而生。其技術參數完全對標IEC62752（模式二IC-CPD）、IEC62955（模式三RDC-DD）及GB/T22794等標準。

2.1 動作電流：精準覆蓋6mA直流閾值

該模組對平滑直流（DC_SM）的實際動作電流范圍控制在4.0~6.0mA（典型值5.1mA），嚴格滿足國標下限值3mA、上限值6mA的要求。同時，對于AC 50Hz、A型脈動直流（A0°、A90°、A135°）、2PDC、3PDC等各類波形，均給出了精確的動作區間，覆蓋了充電場景下可能出現的所有漏電類型。

2.2 動作時間：微秒級響應保障人身安全

動作時間同樣是安全的關鍵。參考IEC62752-2024標準，對于6mA平滑直流，要求最大分斷時間在10秒以內。而該模組在10倍額定剩余電流（即60mA）下，動作時間可控制在0.3秒內，遠超標準要求。對于更危險的2倍、4倍剩余電流，其動作時間更短，為系統提供了快速保護。

2.3 自檢與校零：確保長期可靠性

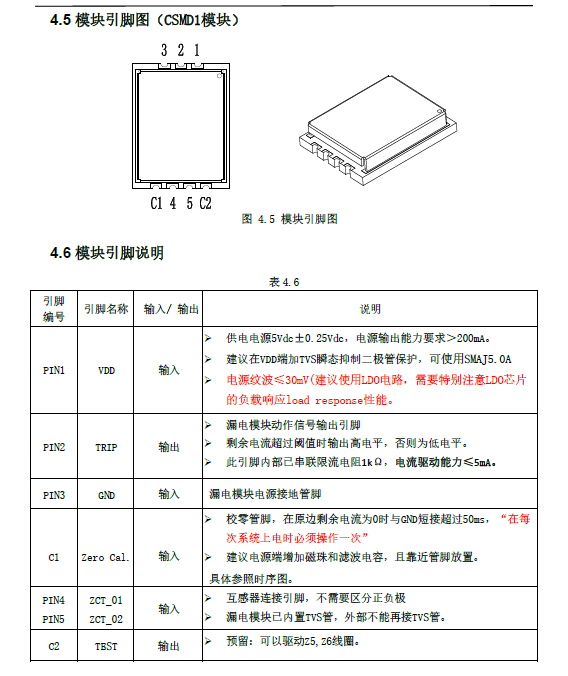

充電樁運行環境復雜，溫度變化、元器件老化都可能影響檢測精度。CSMD1模塊設計了上電校零機制：每次系統上電時，需將C1引腳與GND短接超過50ms，模塊自動校準零點，消除零漂。此外，通過自檢線圈和外部電阻（Rtest），可模擬直流漏電驗證電路功能。這一設計符合IEC62752對自檢功能的要求，確保在每次充電前保護電路均處于正常工作狀態。

2.4 分離式設計：靈活適應不同樁型

CSMD1模塊與TR3A互感器采用分離式設計，互感器可安裝在交流側或直流側，模塊則置于控制板上，二者通過引線連接（建議<30cm）。這種結構既適應了直流快充樁、交流慢充樁的不同布局，也方便廠家根據功率等級選配互感器。

03 嚴苛環境下的穩定表現：-40℃~85℃寬溫工作

充電樁常暴露于戶外，從東北的嚴寒到華南的酷暑，環境溫度跨度極大。該模組工作溫度范圍為-40℃~+85℃，存儲溫度更是達到-40℃~90℃，溫升≤25K，確保了極端條件下的可靠性。同時，供電電壓4.75~5.25V，紋波要求<30mV，這要求設計者在電源部分采用低紋波LDO，并注意負載響應能力。

04 行業啟示：核心技術成為洗牌期的“護身符”

2026年，充電樁行業正從“拼外殼、拼價格”轉向“拼安全、拼能效”。在“三年倍增”行動方案推動下，老舊設施更新?lián)Q代，高品質設備需求激增。那些僅靠低價競爭、忽視核心安全技術的廠家將加速出局。

以漏電檢測模塊為代表的傳感技術，雖然成本占比不高，卻直接決定了產品能否通過3C認證，以及用戶的充電安全。CSMD1&TR3A這類B型漏電檢測方案，不僅滿足了直流6mA的硬性指標，還通過自檢、寬溫、快速動作等特性，為充電樁賦予了真正的“主動安全”能力。

結語

充電樁的未來不僅是能源接口，更是數據節點和安全堡壘。在V2G、超充技術普及的背景下，電流檢測的精度與可靠性只會越來越高。對于廣大樁企而言，選擇一顆靠譜的“安全芯”，或許就是贏得這場淘汰賽的關鍵一步。
